Introduzione: capire lo Shock termico e perché è importante

Nei Test di affidabilità moderni, la camera di prova per Shock termico del settore LIB è essenziale per la valutazione di come i prodotti resistano a cambiamenti di temperatura bruschi ed estremi. Il riscaldamento rapido e il raffreddamento possono favorire lo stress meccanico, l'affaticamento del materiale e il guasto dei componenti, rendendo i test di ciclismo della temperatura difficili per la durata del prodotto. Industrie come l'elettronica, l'industria automobilistica, aerospaziale e la produzione di batterie fanno affidamento su test di shock termici per garantire prestazioni e sicurezza in condizioni reali.

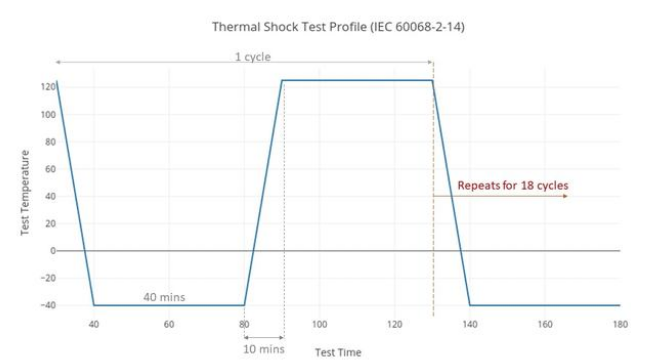

Ciclo di shock della temperatura

L'industria LIB fornisce entrambiDue camereECamere di prova per shock termico a tre camere, Progettato per soddisfare diverse esigenze di test. I modelli a due camere presentano una zona di alta temperatura e bassa temperatura con movimento automatico del cestello, mentre i modelli a tre camere includono una zona di prova dedicata per un funzionamento flessibile come ad alta temperatura, sistemi di prova a bassa temperatura o full thermal shock.

3 principali principi di lavoro delle camere di prova per Shock termico dell'industria LIB

Il nucleo del test degli shock termici si trova nei tre principali principi di lavoro delle camere di prova della temperatura dell'industria LIB:

1. Controllo della zona ad alta temperatura

La zona ad alta temperatura utilizza un segnale di confronto per regolare il rapporto on/off dei relè a stato solido. Combinato con il circuito logico PID del controller programmabile, questo garantisce una precisa uscita del riscaldatore e un controllo automatico della temperatura. I prodotti sono esposti a temperature fino a 200 °C con oscillazioni entro ± 0.5 °C, rendendo possibile una simulazione costante dello stress termico.

2. Raffreddamento della zona a bassa temperatura

Nella zona a bassa temperatura, il refrigerante passa attraverso una valvola di strozzamento nell'evaporatore all'interno della camera. Qui, assorbe il calore dall'ambiente di prova, si vaporizza e viene disegnato di nuovo nel compressore. Questo ciclo consente il raffreddamento rapido fino a-65 °C, con recupero completo in meno di 5 minuti. Il processo garantisce l'esposizione a bassa temperatura accurata e affidabile per ogni campione di prova.

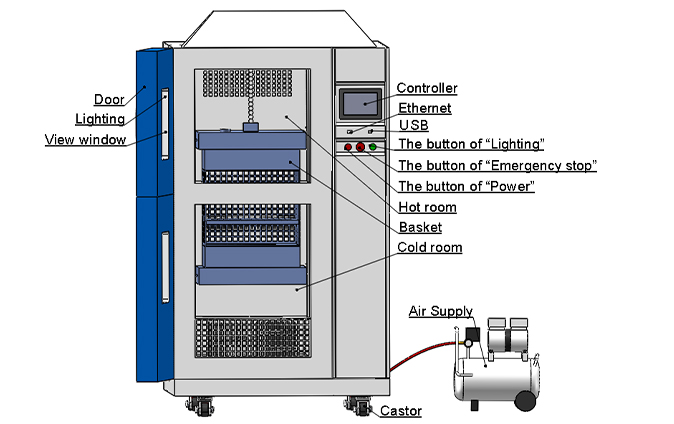

2 tipi di camere di prova per Shock termico zona alta e bassa temperatura

3. Commutazione della zona di prova e circolazione dell'aria

Per camere di prova per shock termico a tre camere, La zona di prova funziona tramite valvole pneumatiche automatiche ad alta e bassa temperatura. Mediante commutazione tra circuiti ad aria calda e fredda, a closed-lIl sistema di circolazione dell'aria oop si forma sia con la camera ad alta temperatura che a bassa temperatura, abilitando l'alternanza rapida della temperatura senza spostare i campioni e garantire test di ciclismo a temperatura stabile e ripetibile.

Per camere di prova per shock termico a due camere, Il cestello del campione viene spostato automaticamente tra le zone ad alta temperatura e bassa temperatura. Questa alternanza ottiene lo stesso effetto di shock termico, consente ai prodotti di vivere transizioni di temperatura rapide, mentre la camera mantiene un controllo preciso della temperatura e condizioni di test costanti.


Camera di prova per shock termico a 2 zone	Camera di prova per shock termico a 3 zone

Questi tre principi lavorano insieme per simulare ammortizzatori termici ambientali reali, rivelare cambiamenti chimici, fisici e meccanici in materiali e componenti testati.

Specifiche critiche e standard globali delle camere di prova per Shock termico dell'industria LIB

Le camere di prova per shock termico LIB Industry sono progettate per un'elevata precisione e affidabilità, con specifiche chiave come segue:

Modello	TS-162	TS-340	TS-500
Dimensioni interne (mm)	300x300x250	450x450x3-60	650x650x500
Volume interno	22L	72L	211L
Capacità di carico	20kg	30kg	50kg
Intervallo di temperatura elevata	20 °C ~ 200 °C
Intervallo di bassa temperatura	-65 °C ~ -5 °C
Tempo di riscaldamento	Ambiente 130 200 °C entro 30 min
Tempo di raffreddamento	Ambient through-70 °C entro 30 min
Oscillazione della temperatura	≤ ± 0.5 °C
Recupero della temperatura	≤ 5 min
Controller	Touch screen LCD programmabile, connessione Ethernet
Materiale interno	Acciaio inossidabile SUS304
Configurazione Standard	2 ripiani

L'attrezzatura di prova termica è conforme a IEC 60068-2-14, MIL-STD-883H, garantire la credibilità dei test internazionali. Questo rende le camere del settore LIB adatte per la garanzia della qualità, lo sviluppo dei prodotti e il test di conformità delle norme.

Soluzioni personalizzate per Test di Shock termico

Oltre alle camere di prova per shock termico a due camere e tre camere standard, l'industria LIB offre una varietà di soluzioni personalizzate per requisiti di test specializzati, tra cui:

Le configurazioni personalizzate consentono agli ingegneri di replica di ambienti estremi.

Caso del mondo reale: Test di affidabilità del sensore automobilistico a 100 cicli utilizzando le camere di prova per Shock termico dell'industria LIB

Esempio di caso-Test di affidabilità del sensore automobilistico

Un produttore di elettronica automobilistica ha testato un modulo sensore di temperatura progettato per i vani del motore. L'obiettivo era di valutare se il modulo potrebbe resistere a cicli ripetuti da-65 °C a 150 °C.

Processo di prova: - 10 sensori sono stati fissi nella zona di prova di una camera di prova per shock termico a tre camere (modello TS-340).
-Ogni ciclo: 30 minuti in zona a bassa temperatura, <10 secondi di trasferimento, poi 30 minuti in zona ad alta temperatura.
-100 cicliSono stati utilizzati, controllati in modo continuo tramite acquisizione dati.

Risultati: tutti i sensori hanno mantenuto la piena funzionalità. Uno ha mostrato una deviazione minore entro la tolleranza, mentre altri sono stati stabili. La camera di prova per shock termico del settore LIB ha fornito transizioni di temperatura rapide e stabili e condizioni di test ripetibili, fornendo dati di affidabilità accurati per il cliente.

Questo caso mostra come le camere del settore LIB aiutano gli ingegneri a controllare la durata, a migliorare la progettazione e a ridurre il rischio di garanzia.

Soluzioni personalizzate e supporto completo con camere di prova per Shock termico LIB Industry

Perché scegliere le camere di prova per Shock termico LIB Industry?

1. Oltre 16 anni di esperienza nella produzione di camere di prova ambientali.
2. Controllo della temperatura ad alta precisione (± 0.5 °C) e recupero rapido (≤ 5 minuti).
3. Configurazioni flessibili: modelli a due camere o tre camere per diverse applicazioni.
4. Certificato CE e ISO, garanzia di conformità internazionale.

Action Today-con supporto completo con LIB Industry

Ricevi:
-3 anni di garanzia che coprono parti e prestazioni
-Supporto tecnico a vita per installazione, calibrazione e risoluzione dei problemi
-Rete di servizi globale per una risposta rapida

Contatta l'industria LIBInquiry@libtestchamber.comPer personalizzare la soluzione della tua camera di prova per shock termico. Garantire ai tuoi prodotti di resistere a condizioni estreme, migliorare la qualità e guadagnare la fiducia dei tuoi clienti attraverso test di ciclismo a temperatura professionale.
