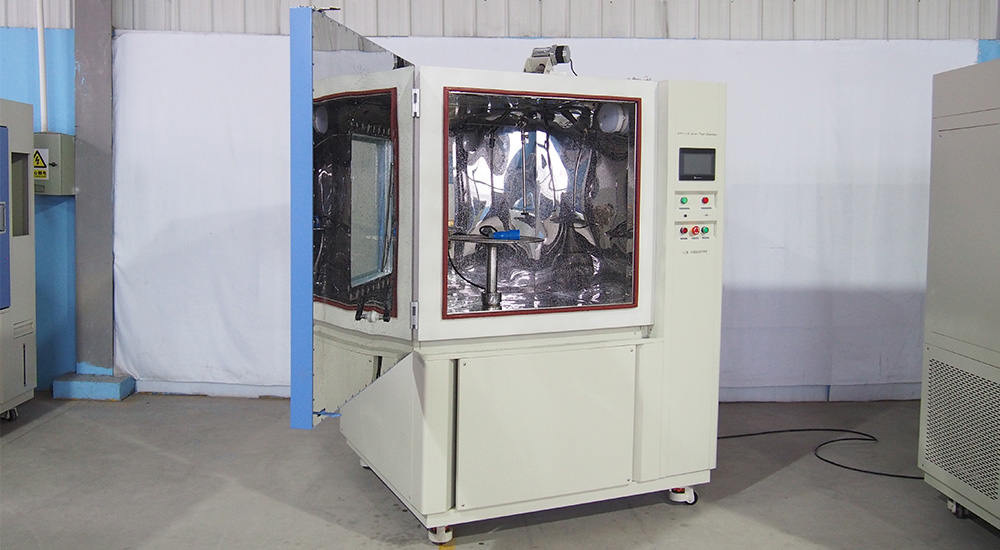

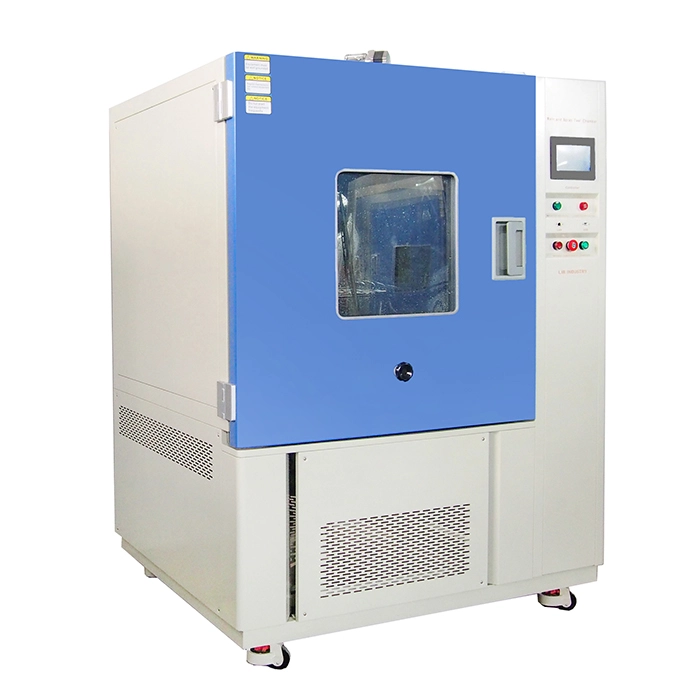

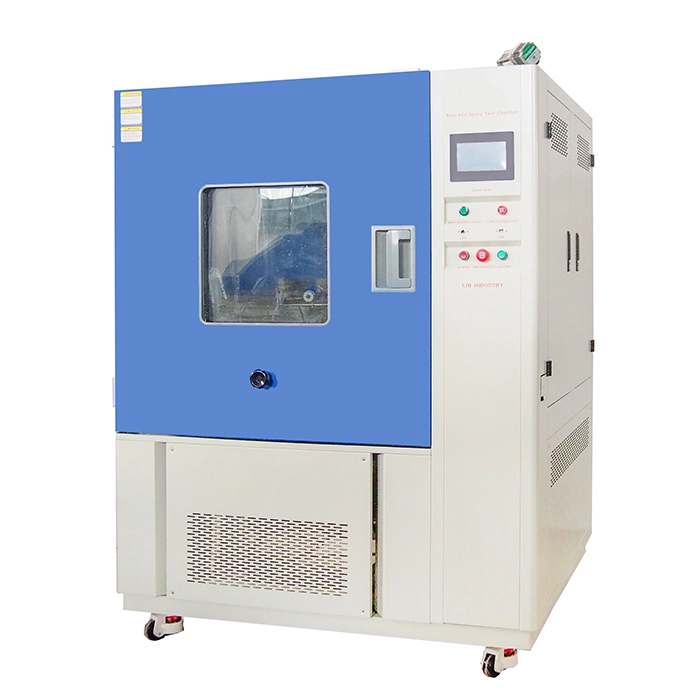

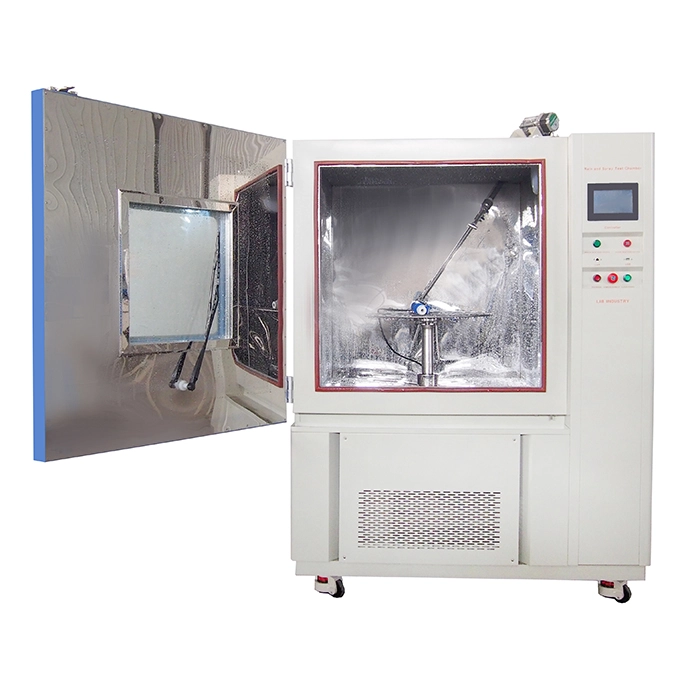

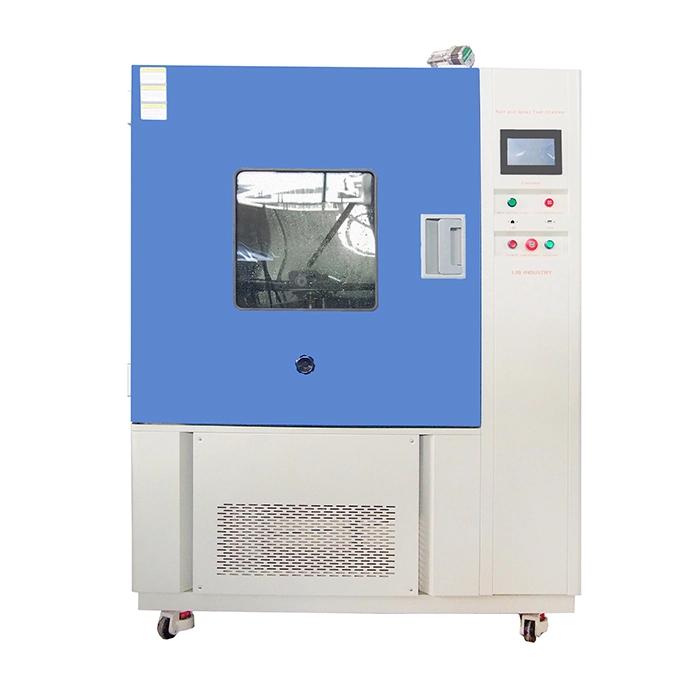

Camera di prova della pioggia JIS D0203

Name: Camera di prova della pioggia JIS D0203
Brand: Xi'an LIB Environmental Simulation Industry

La camera di prova della pioggia JIS D0203 è prodotta secondo lo standard JIS D0203. Viene utilizzato principalmente per testare le prestazioni impermeabili dei ricambi auto in un ambiente di pioggia naturale simulato. La camera di prova della pioggia JIS D0203 può eseguire il test della pioggia R1 R2: 2 ugelli della pioggia, hole muslimate e s1 s2 spray test: 40 ugelli di spruzzatura, hole muslimate.

Modello: R-1000JIS

Standard: JIS D 0203

Caratteristiche e benefici della camera di prova della pioggia JIS D 0203

1.LIB IndustryCamera di prova della pioggia JIS D0203Copre completamente una varietà di diversi metodi di prova della pioggia elencati nello standard JIS D0203, come R1, R2, S1, S2.

2. Controllo preciso dei parametri chiave come angolo, pressione e portata dell'iniezione d'acqua. Simula la pioggia di diverse intensità e angoli per valutare accuratamente le prestazioni impermeabili dei ricambi auto in varie condizioni di pioggia.

	Test R1	Test R2	Test S1	Test S2
Pressione dello spruzzo d'acqua	0.3kgf/cm² (circa 4.3psi)	0.1kgf/cm² (circa 1.4psi)	1kgf/cm² (circa 14.2 psi)	3kgf/cm² (circa 42.7 psi)
Portata	0.8 gal/min (circa 3.2 L/min)	0.5 gal/min (circa 1.9 L/min)	6.5 galloni/min (circa 24,5l/min)	10.3 gal/min (circa 39.2 L/min)
Durata del Test	10 minuti	10 minuti	30 minuti	60 minuti
Ugello	2	2	40	40

3. Il sistema di filtrazione automatica dell'ingresso può filtrare le impurità in particelle da 0.03mm per garantire il sistema di spruzzatura liscia. Allo stesso tempo, prova il sistema di circolazione dell'acqua nella camera di prova della pioggia per ridurre il consumo d'acqua.

Viene utilizzato acciaio inossidabile SUS304, che ha una buona resistenza alla corrosione e resistenza e può resistere agli urti e alla corrosione dell'acqua spray per lungo tempo.

Specifiche della camera Spray antipioggia JIS D 0203

Modello	R-1000JIS
Dimensioni interne (mm)	100010001000 D * W * H
Dimensioni complessive (mm)	110014601900 D * W * H
Volume interno (L)	1000
Distanza dal campione all'ugello	Approvato. 400mm
Ugello antipioggia	2 fori
Foro per ugello pioggia	0.5mm
R1 portata acqua	1.9L/min.
Portata dell'acqua R2	3.3L/min.
Ugello Spray	40 fori
Foro dell'ugello di spruzzo	0. 2mm
S1 portata acqua	24.5L/min
Portata dell'acqua S2	39.2L/min
Pressione dell'acqua all'ugello	0.03 ~ 0.30MPA
Velocità di rotazione del giradischi	17r/min
Controllo della pressione dell'acqua	Misuratore di portata

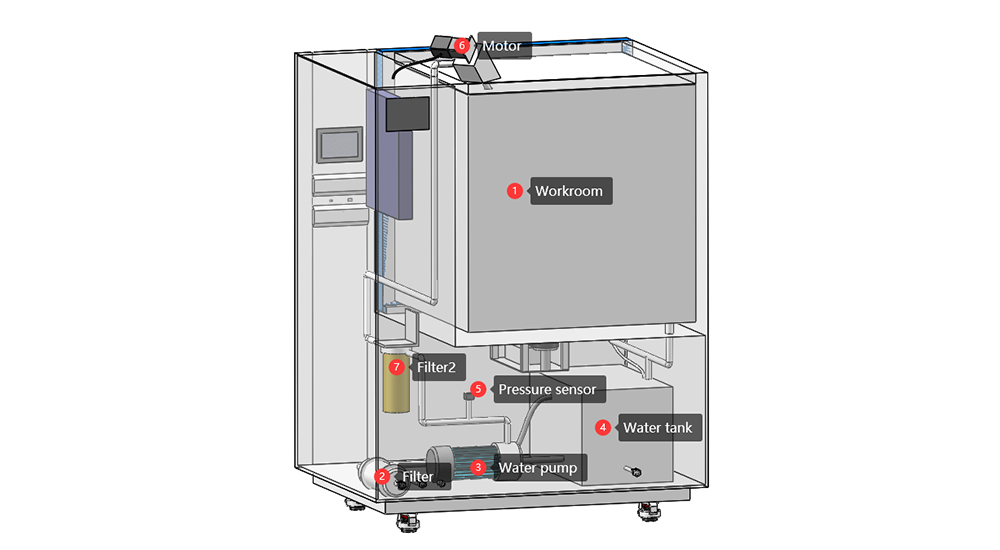

Configurazione del Test della pioggia JIS D 0203 Camera

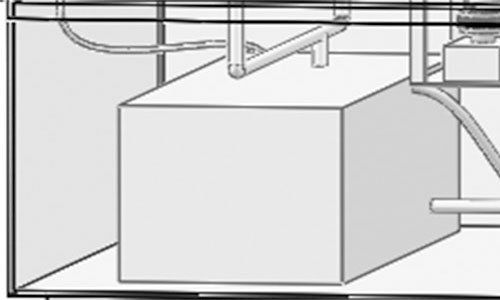

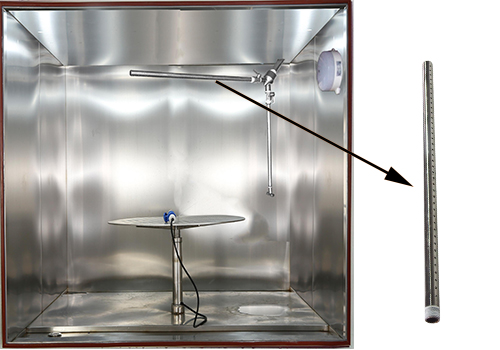

FiltroSala di lavoro	L'interno del piano di lavoro e il giradischi sono realizzati in acciaio inossidabile SUS304 Grandi porte in vetro di visualizzazione o finestra di visualizzazione con tergicristallo. L'interfaccia di alimentazione impermeabile attrezzata per alimentare il campione di prova. La velocità di rotazione e l'altezza del giradischi sono regolabili.

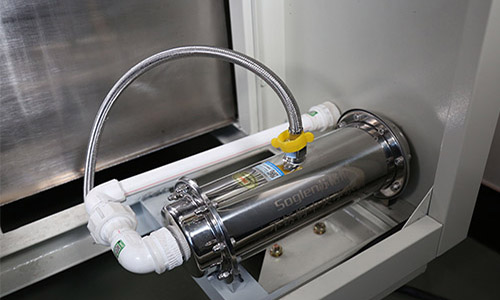

CarburatoreFiltro	Il sistema di filtrazione automatica dell'ingresso può filtrare le impurità in particelle da 0.03mm per garantire l'uniforme e la stabilità dello spray.

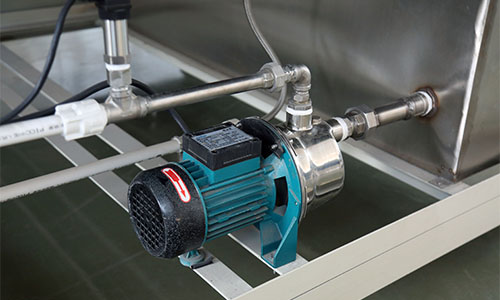

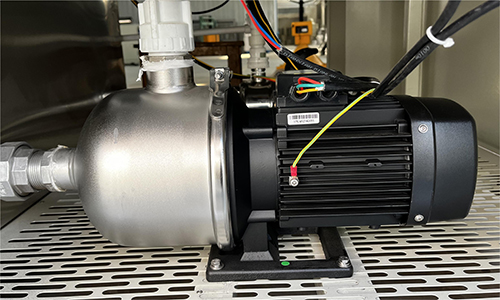

SetPompa dell'acqua	La pompa dell'acqua è la fonte di alimentazione del sistema di circolazione dell'acqua della camera di prova della pioggia, che è responsabile del trasporto dell'acqua nel serbatoio dell'acqua fino all'ugello per formare l'effetto della pioggia.
GrindSerbatoio dell'acqua	Fornire acqua per l'intero test della pioggia. Il serbatoio dell'acqua dotato di valvola a sfera galleggiante del livello dell'acqua, può controllare automaticamente l'acqua dentro e fuori.

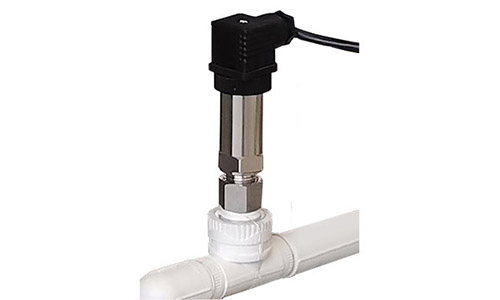

TettarelleSensore di pressione	Misura la pressione dello spruzzo d'acqua.
Motore del telecomando	Guida giradischi e tubo a pendolo.
