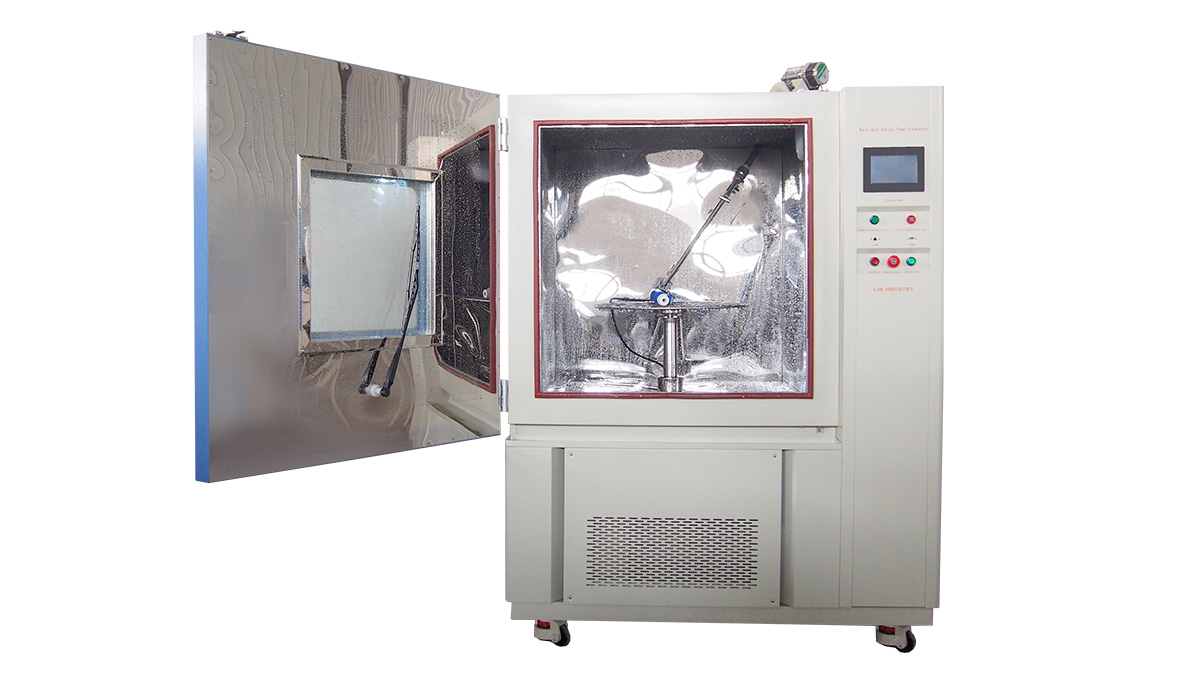

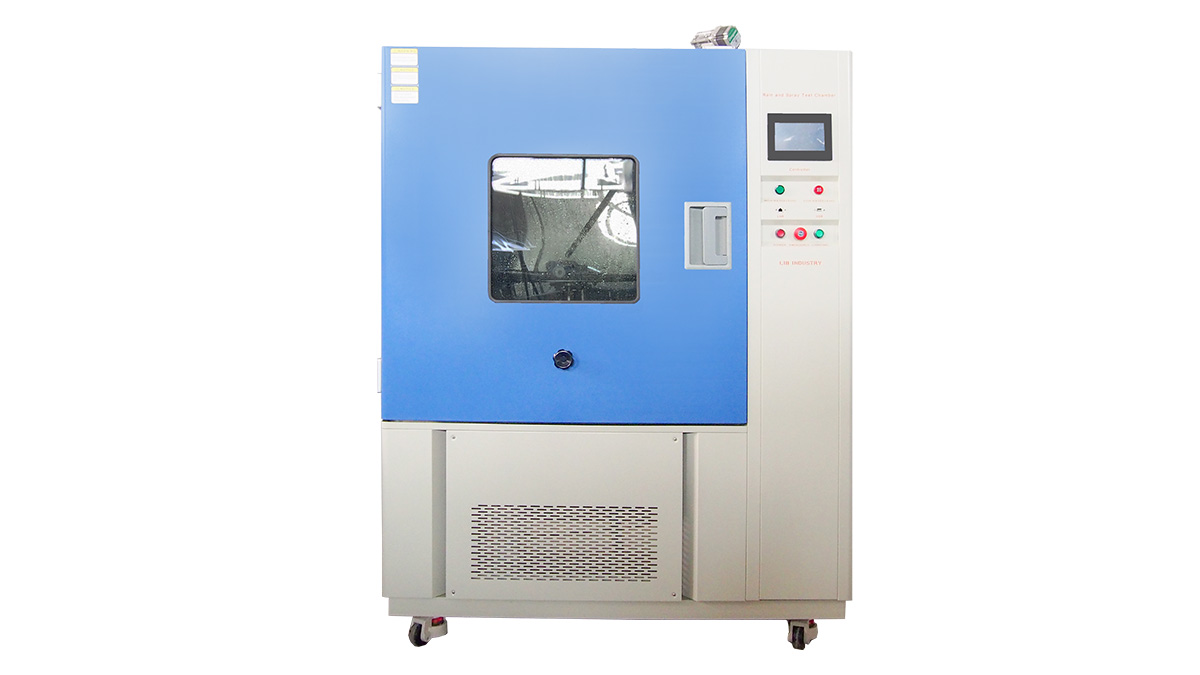

Lo standard JIS D0203 è una delle specifiche autorevoli nel campo dei test impermeabili, fornendo una guida precisa e rigorosa per i test della pioggia. Questa carta parlerà della camera di prova della pioggia JIS D0203.
JIS D0203 è una specifica dettagliata negli standard industriali giapponesi appositamente per il test della pioggia dei prodotti. Ad esempio, per intensità di pioggia, lo standard richiede che in condizioni di test specifiche, la intensità di pioggia a pioggia spray dovrebbe essere mantenuta da 4 a 6mm al minuto, E il diametro delle gocce di pioggia è di circa 0.5 a 4.5mm; La quantità di acqua gocciolante dovrebbe essere controllata da 1 a 5 gocce per pollice quadrato al minuto. È applicabile a un'ampia gamma di categorie di prodotti, tra cui vari tipi di apparecchiature elettroniche, parti automobilistiche, attrezzature per esterni, ecc.
In termini di parametri di prova specifici, prendendo test S1 e S2 come esempio, il diametro interno del tubo di spruzzatura è di 16mm, la lunghezza è di 500mm, il diametro del foro di spruzzatura è 0,32mm, il numero è di 40 e la distanza tra l'apertura dello spruzzo è di 12.5mm. La portata dello spruzzo è regolabile tra 1.9-3,2 l/min, la pressione dello spruzzo è compresa tra 0.1kg/cm2 ~ 3kg/cm2, l'albero rotante del tubo di alimentazione dell'acqua è di 45 ° rispetto alla linea orizzontale e la velocità di rotazione del tubo del pendolo è di 23r/min.
Per i test R1 e R2, la velocità di rotazione del supporto del campione è 5r/min e regolabile, la pressione dell'acqua è tra 0.1kg/cm2 e 3kg/cm2, la portata dello spruzzo è 24.5-39,2l/min e regolabile, E l'ugello soddisfa i requisiti di R1 e R2 nella figura standard 1. L'albero del tubo di alimentazione dell'acqua è di 45 ° dalla linea orizzontale e la velocità di rotazione dell'albero del tubo di alimentazione dell'acqua è di 23r/min.
Il principio centrale della camera di prova della pioggia è di simulare l'ambiente di pioggia naturale attraverso un sistema ben progettato per applicare diverse intensità e forma di impatto della pioggia al prodotto in prova. I modi comuni di pioggia includono principalmente la spruzzatura e la pioggia gocciolante.
Metodo di prova per la resistenza all'umidità e all'acqua delle parti automobilistiche nello standard JIS D0203:

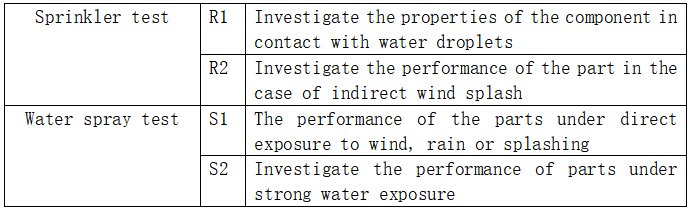

Questa apparecchiatura di prova impermeabile è progettata e prodotta in base ai quattro tipi di test di R1, R2, S1 e S2 in JIS D 0203-1994 "metodo di prova per la resistenza all'umidità e all'acqua delle parti di automobili"
(1) tecnologia di controllo preciso dell'intensità della pioggia
Secondo JIS D0203, il controllo preciso dell'intensità della pioggia è la chiave. Per raggiungere questo obiettivo, la camera di prova della pioggia è dotata di sensori di flusso altamente sensibili e ad alta precisione e valvole di regolazione della pressione di precisione. La valvola di regolazione della pressione garantisce la precisione dell'intensità della pioggia mediante una regolazione intelligente della pressione dell'acqua in base ai requisiti di intensità della pioggia preimpostati. Ad esempio, durante la pioggia intensa nella simulazione, la pressione dell'acqua deve essere stabile tra 0.03 e 0.3 MPa.
(2) tecnologia di simulazione della velocità del vento
Visto che in un ambiente naturale effettivo, il vento ha un impatto significativo sulla traiettoria di caduta e sulla forza di impatto della pioggia, lo standard JIS D0203 richiede che la camera di prova della pioggia abbia la funzione di simulazione della velocità del vento. Attraverso la ventola integrata ad alte prestazioni e il dispositivo di regolazione della velocità del vento di precisione, il vento può essere generato a diverse velocità e direzioni. Il campo di regolazione della velocità del vento è di solito da 0 a 18 m/s, con una precisione di ± 0.5 m/s. La simulazione accurata della velocità del vento è utile per misurare le prestazioni impermeabili del prodotto in un ambiente più reale e completo e fornire dati di prova più preziosi per l'applicazione pratica del prodotto.
(3) progettazione della struttura interna di JIS D0203 & nBsp; Camera di prova della pioggia

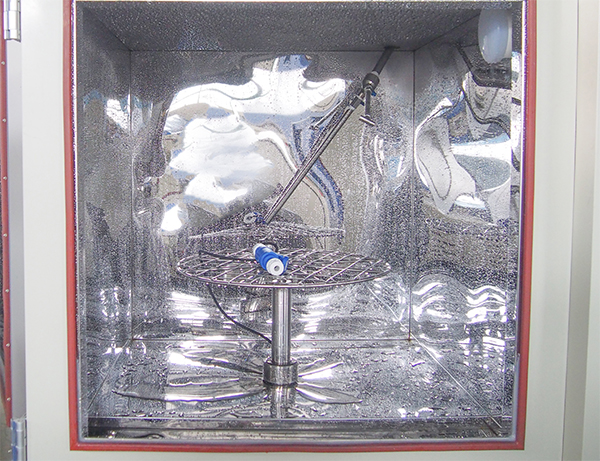

La struttura interna della camera di prova è molto importante per garantire l'uniforme della pioggia e la precisione del test. Layout ragionevole dell'irrigatore, progettazione del condotto dell'aria scientifica e pianificazione dello spazio ottimizzata nella camera sono le chiavi per raggiungere questo obiettivo. Ad esempio, l'ugello dovrebbe essere distribuito uniformemente, l'interruttore di spaziatura viene controllato entro ± 5mm, per garantire che la pioggia può coprire uniformemente la superficie del prodotto testato, ridurre la pioggia locale una situazione insufficiente o eccessiva, in modo che il grado irregolare di pioggia sia controllato entro ± 5%. In aggiunta, l'uso di materiali di tenuta di alta qualità e il processo di sigillatura avanzato possono prevenire efficacemente le perdite d'acqua all'interno della camera di prova, garantire la stabilità e l'affidabilità dell'ambiente di prova, E quindi riduce in modo significativo il errore di test.
(1) industrie elettroniche ed elettriche
Nel campo altamente competitivo di apparecchi elettronici ed elettrici, come prodotti di fascia alta come smartphone, tablet e smart tv, deve avere eccellenti prestazioni impermeabili per resistere all'erosione della pioggia e degli ambienti umidi. La camera di prova della pioggia JIS D0203 può controllare efficacemente le prestazioni di tenuta del guscio del prodotto e la capacità di protezione del circuito interno. Ad esempio, simulando un ambiente a pioggia pesante di 5mm al minuto per 30 minuti, può garantire che il prodotto funzioni ancora normalmente e in modo stabile in un ambiente umido, garantire la sua affidabilità in condizioni climatica complesse.
(2) l'industria automobilistica
Componenti automobilistici, in particolare componenti chiave esposti all'ambiente esterno, come luci, finestre, antenne, ecc., affrontare gravi problemi di impermeabilità. La camera di prova della pioggia JIS D0203 aiuta a migliorare la qualità impermeabile dei componenti automobilistici. Ad esempio, il test di pioggia simulato del finestrino dell'auto sotto la velocità del vento di 80 chilometri all'ora è durato per 1 ora, che può rilevare efficacemente le prestazioni di tenuta della finestra, migliora la sicurezza e la affidabilità dell'auto in condizioni meteorologiche difficili, E ridurre il guasto elettrico e i danni interni causati dalle perdite di pioggia.
(3) campo aerospaziale
L'attrezzatura aerospaziale funziona in ambienti estremi ad alta quota e affronta condizioni meteorologiche complesse e intercambiabili, tra cui forti piogge. La camera di prova della pioggia JIS D0203 può essere utilizzata per testare le prestazioni impermeabili dei componenti chiave come il guscio degli aerei, i componenti del motore e l'attrezzatura avionica. Ad esempio, la simulazione dell'ambiente a pioggia ad altitude di 10,000 metri, la temperatura è meno di 50 gradi Celsius, la intensità di pioggia è di 8mm al minuto, della durata di 60 minuti, può garantire che non sia colpito dalla pioggia durante il volo, per garantire la sicurezza in volo e il normale funzionamento dell'attrezzatura.
