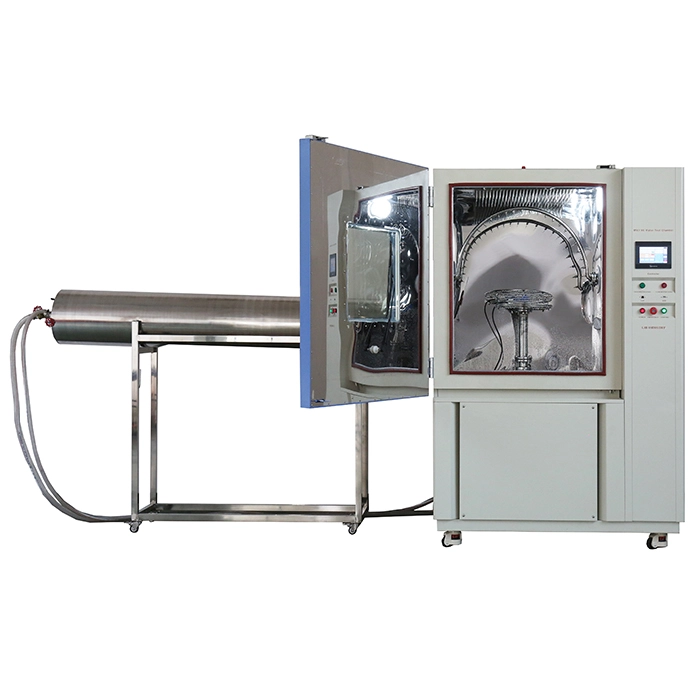

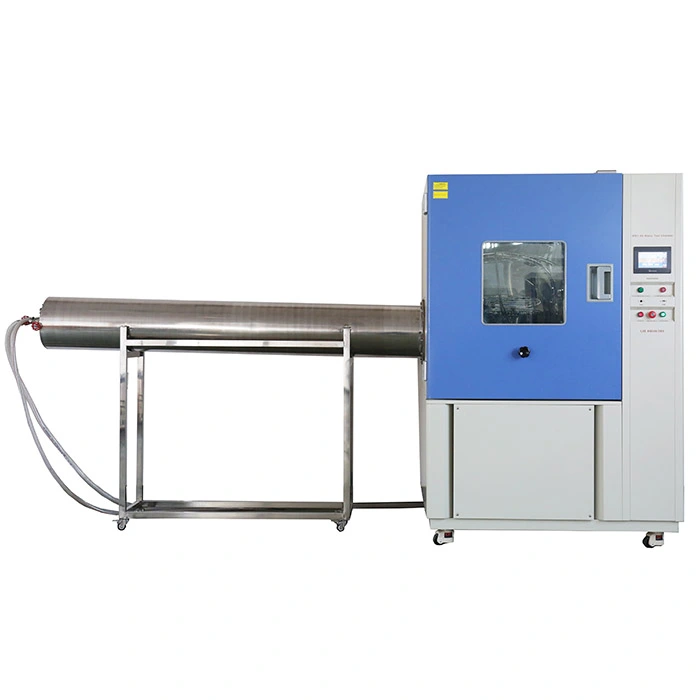

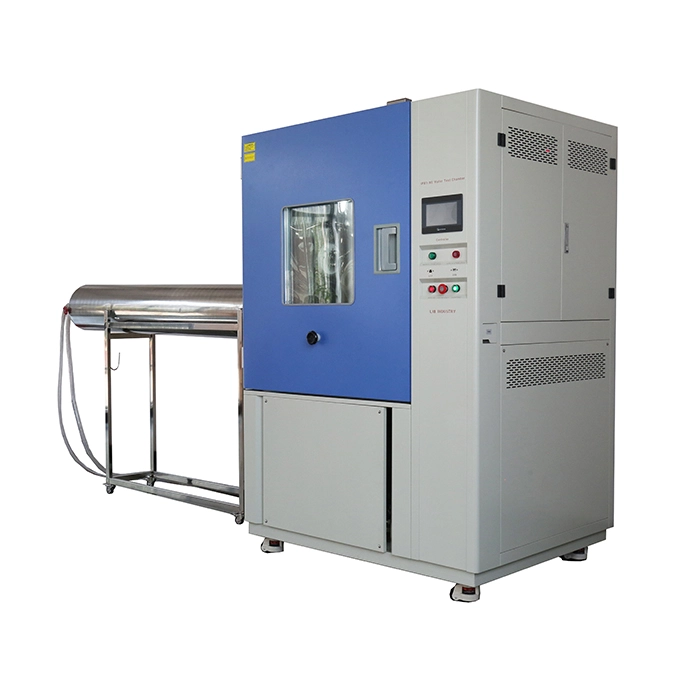

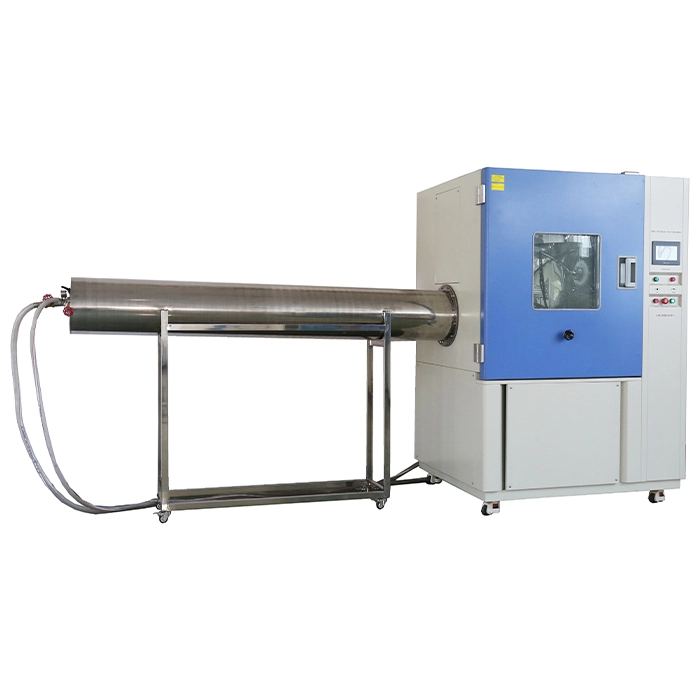

Dispositivo di test IP per l'acqua

Name: Dispositivo di test IP per l'acqua
Brand: Xi'an LIB Environmental Simulation Industry

Il dispositivo di prova IP per acqua valuta la capacità di impermeabilità del prodotto in diversi ambienti acquatici secondo IEC 60529, per garantire che i componenti elettronici interni e i componenti meccanici non siano influenzati dall'acqua e funzionino normalmente.

Il dispositivo di prova IP per acqua LIB include IPX1 X2 X3 X4 X5 X6, un dispositivo sperimentale per raggiungere 6 livelli di test di impermeabilità. LIB fornisce anche attrezzature sperimentali con IPX7 IPX8, IPX9K grado di impermeabilità.

Modello: RD-800C, RD-1200C

Standard: GJB 150.8-86, ISO 20653, IEC 60529, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1

Dispositivo di test IP per acqua LIB per soluzioni di test di pioggia IPX1–IPX4

Caratteristiche e Vantaggi del Dispositivo di Test IP Acqua

1. Possono essere simulati diversi livelli di ambiente di test impermeabile da IPX1 a IPX6, inclusi gocciolamento verticale, gocciolamento con inclinazione di 15°, gocciolamento, spruzzo, getto e getto forte.

2. Parametri come la quantità di acqua gocciolante nel test a goccia, l'angolo e la velocità del test con tubo oscillante e il flusso d'acqua nel test a spruzzo possono essere regolati con precisione in base a diversi standard e esigenze di test.

3. Il dispositivo di test IP acqua è composto da vassoio antigoccia, dispositivo oscillante, dispositivo di getto d'acqua, piattaforma girevole, sistema di controllo, ecc., che consentono di installare e fissare facilmente il campione in prova per garantire la posizione stabile del campione.

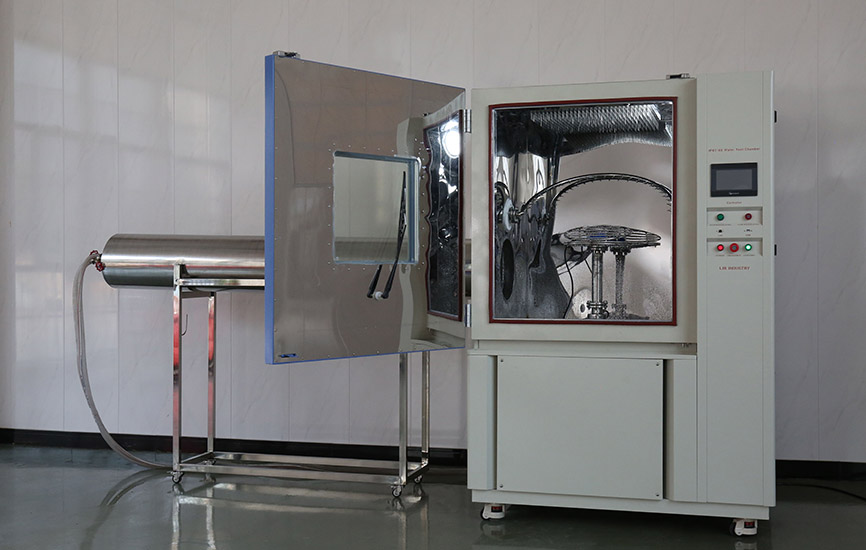

4. L'ampia finestra di osservazione consente agli operatori di osservare direttamente lo stato del campione durante il test e può anche integrare un sistema di monitoraggio.

Specifiche del Dispositivo di Test IP Acqua

Modello	RD-800C	RD-1200C
Dimensioni Interne (mm)	900950950	130013501370
Dimensioni Esterne (mm)	118014201920 (escluso il tubo in acciaio inossidabile)	154018202200 (escluso il tubo in acciaio inossidabile)
Volume Utile (L)	810	2400
Dimensione Vassoio Antigoccia	600*600	1000*1000
Raggio Tubo Oscillante	400mm	600mm
Tubo Getto Acqua	2400mm	2300mm
Diametro Foro Spruzzo	φ0,4mm
Distanza Fori	50 mm
Angolo di oscillazione del tubo oscillante	0 ~ ±180° (Regolabile)
Ugelli di Getto	IPX5: Dia6,3mm, IPX6: Dia12,5mm
Distanza di Getto	2,5~3 metri
Velocità di Rotazione della Piattaforma	1 giro/min (Velocità regolabile)
Controller	Controller touch screen LCD a colori programmabile, connessione Ethernet, porta USB
Sistema di Alimentazione Idrica	Serbatoio dell'acqua, pompa booster, alimentazione idrica automatica, sistema di purificazione dell'acqua
Dispositivo di Sicurezza	Protezione da sovratemperatura; Protezione da sovracorrente; Protezione da mancanza d'acqua; Protezione da dispersione verso terra; Protezione sequenza fasi
Materiale Esterno	Piastra in acciaio con rivestimento protettivo
Materiale Interno	Acciaio inossidabile SUS304
Finestra di Osservazione	Vetro isolante a doppio strato con tergicristallo

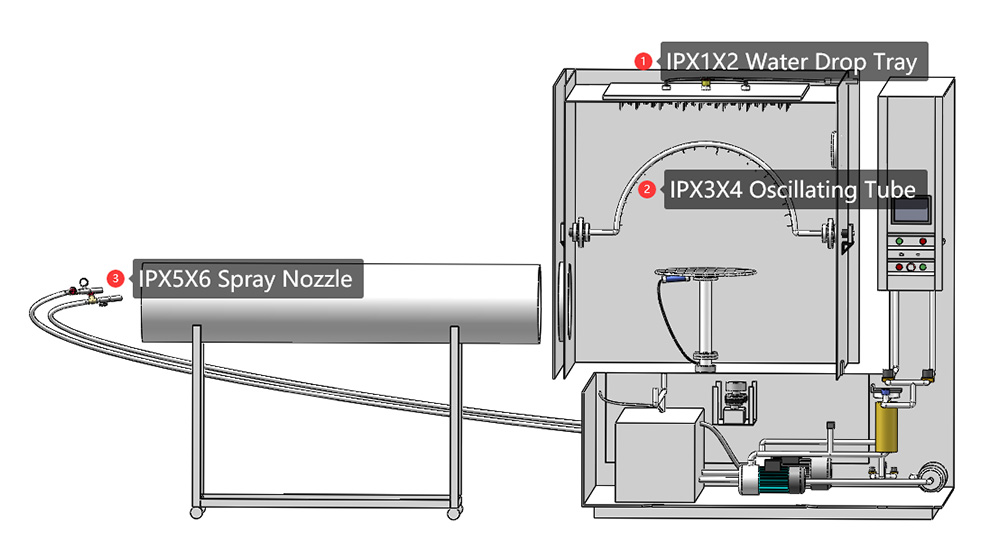

Configurazione del Dispositivo di Test IP Acqua

1. Vassoio antigoccia IPX1X2

Realizzato in piastra di acciaio inossidabile SUS304, il fondo è dotato di fori di gocciolamento e in ogni foro è installato uno speciale gocciolatore, con un diametro interno di 0,4 mm.

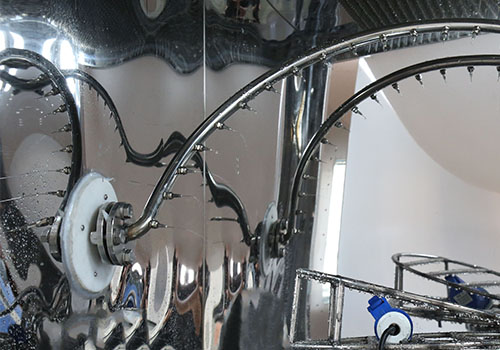

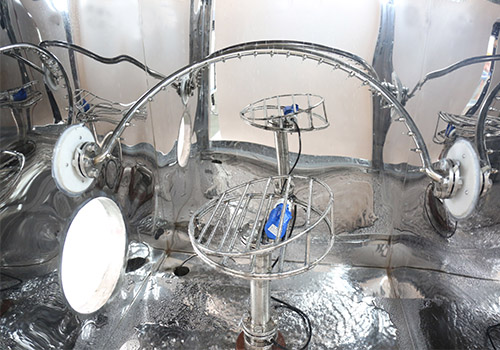

2. Tubo oscillante IPX3X4

Il tubo oscillante è distribuito con fori di spruzzo, distanza tra i fori 50 mm, diametro dei fori di spruzzo 0,4 mm. Il motore di azionamento fa oscillare il tubo oscillante con moto alternativo, e l'angolo di oscillazione del tubo è ±180° per simulare spruzzi e schizzi d'acqua in diverse direzioni.

Il diametro del tubo oscillante è 400 mm, 600 mm, il diametro può essere personalizzato.

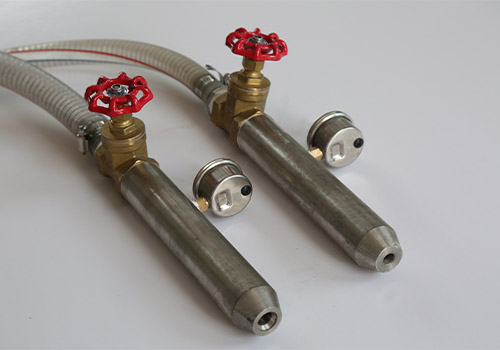

3. Ugello di spruzzo IPX5X6

Sul tubo di spruzzo sono installati due ugelli rispettivamente per i test IPX5 e IPX6, il diametro del foro di spruzzo è di 6,3 mm e 12,5 mm, e l'intensità dello spruzzo può essere regolata nell'intervallo 12,5-100 L/min.
