In ambienti del mondo reale-sia sul campo di battaglia, in dispiegamento nel deserto, o durante operazioni industriali all'aperto-l'attrezzatura elettronica è costantemente esposta a condizioni difficili. Tra questi, l'ingresso di acqua e l'inintrusione di sabbia o polvere rimane le principali motivi di guasto. L'umidità può attivare cortocircuito e corrosione, mentre le particelle aerotrasportate possono perforare recinzioni, bloccare i percorsi di ventilazione e accelerare l'usura meccanica.
Per i produttori di elettronica militare, componenti automobilistici e dispositivi esterni, garantire che la durata dell'ambiente non sia opzionale-è essenziale. È qui che il test MIL-STD-810H gioca un ruolo critico. In particolare,MIL-STD-810H metodo 506.6 test della pioggiaEMIL-STD-810H metodo 510.7 test sabbia e polvereDefinire procedure standardizzate per valutare le prestazioni dei prodotti sotto la pioggia e gli ambienti antiparticolato.
In ogni caso, la conformità non è solo sulla conoscenza degli standard: richiede apparecchiature di prova precise, affidabili e ben progettate. In questa guida, eliminiamo entrambi i metodi nei dettagli e spieghi come selezionare la destraCamera di prova della pioggia che soffiaECamera di prova della sabbia e della polvere che soffiaPer soddisfare i tuoi requisiti di test.
IlTest della pioggia MIL-STD-810HValuta la capacità delle custodie dell'attrezzatura per resistere alla penetrazione dell'acqua in varie condizioni di pioggia. Il metodo 506.6 include tre procedure, ciascuna simulazione di diversi scenari del mondo reale.
La pioggia che soffia è la procedura più critica e ampiamente utilizzata. Simula le superfici dell'attrezzatura di impatto della pioggia con guida al vento ad alta velocità. Una velocità del vento fino A 18 m/s è in genere necessaria per replica di condizioni di tempesta gravi.
Questa combinazione di pressione del vento e flusso d'acqua è essenziale perché l'inintrusione d'acqua spesso si verifica non sotto la pioggia statica, ma quando il vento spinge l'acqua nelle cuciture, nelle articolazioni e nelle aperture di ventilazione. L'attrezzatura che supera questo test mostra una forte resistenza all'esposizione meteorologica del mondo reale.
Questa procedura si concentra sulla verifica dell'integrità stagna di grandi recinzioni o sistemi. Invece di simulare la pioggia naturale, utilizza l'esposizione all'acqua intensificata per identificare i punti di perdita di potenziale.
È particolarmente interessante per:
Sistemi montati su veicolo
Armadi da esterno
Grandi custodie sigillate
Il test del gocciolamento simula la caduta verticale dell'acqua sull'attrezzatura, che rappresenta la condensazione o gli scenari di perdite interne. Anche se meno aggressivo, è essenziale per identificare le imperfezioni nelle superfici di rivestimento superiore e nei sistemi di tenuta.
Per eseguire accurate e ripetibiliMIL-STD-810H metodo 506.6 procedura di prova della pioggia, L'attrezzatura di prova deve soddisfare diversi requisiti critici:
Controllo della velocità del vento fino a 18 m/sPer la simulazione della pioggia che soffia
Ugelli spray regolabiliPer controllare gli angoli di impatto dell'acqua
Sistema di distribuzione dell'acqua uniformePer garantire l'esposizione costante
Sistema di controllo a circuito chiusoPer la regolazione stabile della pressione e del flusso
Cicli di prova programmabiliPer operazioni automatizzate

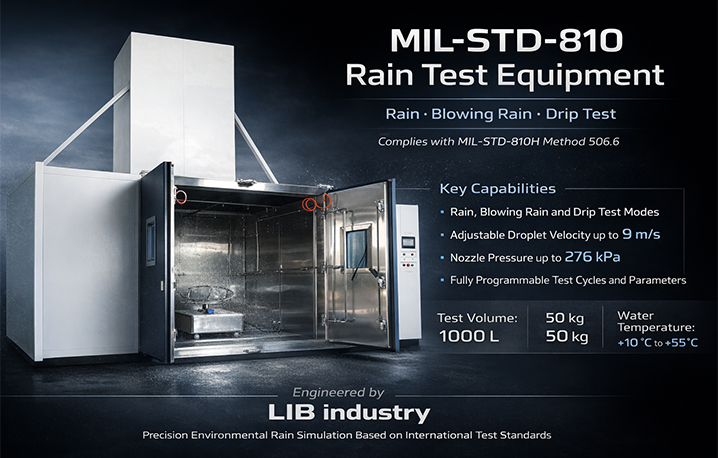

A ad alte prestazioniCamera di prova della pioggia che soffiaIntegra tutte le funzioni, abilitando una simulazione precisa delle condizioni di pioggia del mondo reale. Senza un controllo adeguato del flusso d'aria e della distribuzione dell'acqua, i risultati dei test possono essere incoerenti o non soddisfano gli standard di conformità.
IlTest della sabbia e della polvere al MIL-STD-810HValuta la resistenza delle apparecchiature alle particelle aerotrasportate. Il metodo 510.7 separa due condizioni di prova completamente diverse: soffiare polvere e soffiare sabbia.
La polvere di soffiaggio si concentra su particelle fini che possono penetrazione di piccole aperture e accumulo all'interno dell'attrezzatura. Le particelle possono:
Incidere la conduttività elettrica
Sistemi di raffreddamento a blocchi
Causa il surriscaldamento
Ridurre l'affidabilità a lungo termine
Il test della polvere è particolarmente importante per l'elettronica con sistemi di ventilazione, connettori o interfacce non sigillate.
La sabbia soffiante contiene particelle più grandi, che vanno da 150 a 850 micrometri, semoventi ad alta velocità. A differenza della polvere, la sabbia produce principalmente danni meccanici tramite abrasione ed erosione.
Questo test valuta:
Resistenza all'usura superficiale
Durata del rivestimento
Integrità strutturale sotto impatto truciolare
La consapevolezza della differenza tra la penetrazione della polvere e l'emossione della sabbia è essenziale, in quanto molti prodotti richiedono entrambi i tipi di test per garantire una protezione ambientale completa.
Per soddisfareMetodo MIL-STD-810H 510.7 requisiti per il test della polvere, Un affidabileCamera di prova della sabbia e della polvereDeve includere:
Sistema di controllo della concentrazione di polverePer un'accurata densità delle particelle
Sistema di circolazione del flusso d'ariaPer mantenere un movimento di particelle costante
Capacità ad alta temperaturaPer simulazione ambientale realistica
Controllo bassa umidità (<30%)Per prevenire l'aggregazione di particelle
Gestione delle dimensioni delle particelleSia per il test della polvere che della sabbia
 |  |
| Sala di lavoro | Grande ventilatore centrifugo |
| |
Un ben progettatoCamera di prova della polvere di soffiaggioGarantisce che le particelle siano sospese e uniformemente divise, il che è critico per i risultati dei test ripetibili e applicabili.
La selezione della giusta camera di prova ambientale richiede una profonda conoscenza degli indicatori di prestazione chiave. Di seguito sono i fattori tecnici più importanti da tenere in conto.
L'uniforme del flusso d'aria è uno dei parametri più critici sia nel test della pioggia che nella polvere. Il flusso d'aria irregolare può portare a un'esposizione incostante attraverso il campione di prova, con dati inprecisi.
In alcuni casi, il design del flusso d'aria debole può anche produrre un "passaggio falso", dove il prodotto sembra soddisfare i requisiti ma non funziona nelle condizioni del mondo reale. Le camere di alta qualità sono progettate per mantenere un flusso d'aria stabile e uniforme in tutto lo spazio di prova.
Le condizioni ambientali devono essere accuratamente controllate durante il test. Ad esempio, ilTest della sabbia e della polvere al MIL-STD-810HRichiede bassi livelli di umidità-in genere inferiori al 30%-per evitare che le particelle di polvere si agglomerino insieme.
Il controllo accurato della temperatura è anche essenziale, in particolare per gli scenari di test della polvere ad alta temperatura.
ModernoCamere di prova ambientaleDovrebbe supportare i cicli di test multistadio programmabili. L'automazione riduce gli errori umani e garantisce un'esecuzione dei test coerente.
Le caratteristiche chiave includono:
Sistemi di controllo Touchscreen
Registrazione e monitoraggio dei dati
Sequenza di test ripetibili
Tali capacità sono essenziali per i laboratori che eseguono procedure di test o certificazione standardizzate.
La scelta dell'attrezzatura corretta è un passo chiave per raggiungere la conformità e risultati affidabili.
Diversi settori possono essere necessari la conformità a più standard, come MIL-STD-810H, IEC o IP. La selezione di una camera che supporta più standard aumenta la flessibilità e il valore a lungo termine.
La dimensione del campione di prova determina le dimensioni della camera. Da piccoli componenti elettronici a grandi assemblaggi, la camera deve adattarsi al prodotto mantenendo il flusso d'aria e le condizioni di esposizione.
Valuta la velocità del vento richiesta, intensità di pioggia, concentrazione di polvere e intervallo di temperatura. Le applicazioni ad alte prestazioni richiedono camere in grado di simulare condizioni estreme.
I modelli standard possono adattarsi alle esigenze di test di base, molte applicazioni richiedonoSoluzioni personalizzate della camera di prova ambientale. Le opzioni di personalizzazione possono includere:
Dimensioni e layout della camera
Progettazione del flusso d'aria
Integrazione del sistema di controllo
Capacità di test multifunzione
Lavorare con un espertoProduttore di camere di provaGarantisce che l'attrezzatura soddisfa sia i requisiti tecnici che le esigenze operative.
Quando si tratta diMIL-STD-810H camera di prova della pioggiaECamera di prova della sabbia e della polvereSoluzioni, la scelta del partner giusto è importante quanto la selezione dell'attrezzatura giusta.
LIB industryOffre una gamma completa di camere di prova ambientali progettate per soddisfare gli standard internazionali e applicazioni esigenti.
I vantaggi chiave includono:
Soluzioni Complete di test MIL-STD-810HPer pioggia, sabbia e polvere
Capacità di progettazione personalizzataPer soddisfare i requisiti di test specifici
Prestazioni stabili e ripetibiliPer risultati affidabili
Garanzia di 3 anni e supporto tecnico a vita
Linea completa delle camere di prova IPPer esigenze di test impermeabili aggiuntivi
Contatta l'industria LIB oggi passa al passo successivo verso test affidabili, conformi e ad alte prestazioni.
