Selezionare unacamera per stress ambientalenon è una semplice scelta di volume. Una camera da 225L può essere più affidabile di un'unità più grande quando il campione è piccolo, il flusso d'aria è aperto e il test richiede un controllo stretto di temperatura e umidità. Una camera da 1000L diventa la scelta migliore quando attrezzature, cavi, campioni alimentati o carichi batch occupano lo spazio di lavoro.
Le dimensioni della camera influenzano l'uniformità della temperatura, la stabilità dell'umidità e la produttività del test. Lo spazio vuoto all'interno della camera fa parte del sistema di test: consente all'aria condizionata di muoversi attorno al campione invece di formare punti caldi, sacche fredde o zone umide vicino alla superficie.
Una regola pratica è mantenere i campioni al di sotto di circa un terzo del volume di lavoro utilizzabile. Questo vale per piastre PCB, moduli batteria, parti metalliche, dispositivi alimentati e campioni montati.

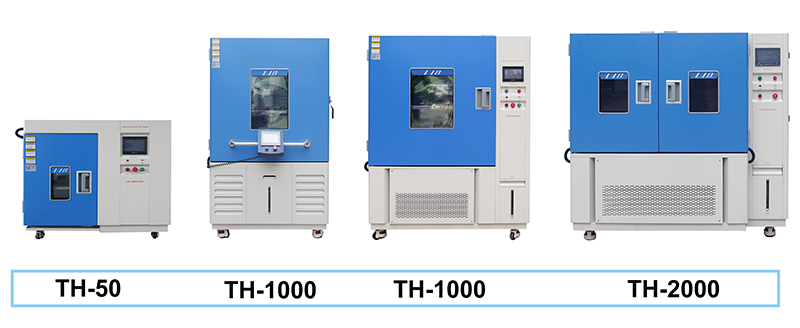

Volume della camera |
Spazio interno, mm |
Uso ottimale |
Esempi tipici |
100L |
400 × 500 × 500 |
Parti piccole e R&S iniziale |
Sensori, connettori, campioni PCB |
225L |
500 × 600 × 750 |
Campioni medi e lavoro di laboratorio flessibile |
Moduli di controllo, piccoli assemblaggi |
500L |
700 × 800 × 900 |
Test batch e assemblaggi più grandi |
Piastre PCB, involucri per strumenti |
800L |
800 × 1000 × 1000 |
Attrezzature più grandi o maggiore produttività |
Moduli batteria, sottoassiemi |
| 1000L | 1000 × 1000 × 1000 |
Prodotti grandi e validazione della produzione |
Unità di telecomunicazione, sistemi elettronici più grandi |
| |||
La scelta finale dovrebbe comunque verificare le dimensioni dell'attrezzatura, il percorso dei cavi, il peso, la produzione di calore e il profilo di test: la tabella seguente spiega come.
Misura il campione nelle sue reali condizioni di test, non come prodotto nudo. Aggiungi staffe, piastre, cavi, termocoppie, supporti, ripiani e spazi di sicurezza.
Per un singolo campione, controlla lo spazio per il flusso d'aria laterale, superiore e posteriore. Per i test batch, evita l'impilamento denso: dieci parti piccole posizionate troppo vicine possono bloccare l'aria in modo più grave di un campione più grande.
Lo stesso prodotto può richiedere dimensioni della camera diverse in fasi progettuali differenti. La R&S necessita di cambi rapidi di configurazione. Il controllo qualità richiede posizionamenti ripetibili. Lo screening di produzione si preoccupa soprattutto del numero di pezzi per esecuzione. Ecco come si sviluppa per ciascuna dimensione:
100L — componenti piccoli e R&S iniziale. Adatta per sensori, connettori, campioni PCB, campioni di gomma, rivestimenti, adesivi e piccoli sottocomponenti elettronici — utile quando i test cambiano spesso e il caricamento deve essere rapido. Diventa poco adatta quando l'attrezzatura riempie la maggior parte della camera; se cavi, staffe o supporti intasano il percorso dell'aria, passa a 225L.
225L — la via di mezzo flessibile. Maggiore altezza e profondità rispetto a una camera compatta pur rimanendo gestibile in termini di spazio a pavimento. Una scelta comune per assemblaggi elettronici, piastre PCB e dispositivi alimentati con cablaggi di segnale, specialmente per programmi di R&S misti che alternano calore umido (es. 40°C / 93% UR) e controlli a bassa temperatura nella stessa settimana.
500L e 800L — test batch e assemblaggi più grandi. 500L è la scelta standard per test batch ripetibili, ispezione in entrata, confronto dei materiali e screening di affidabilità. Passa a 800L quando le attrezzature diventano più grandi o l'elemento è alto — moduli batteria, pannelli strumenti, configurazioni con molti cavi — dove il volume aggiuntivo garantisce flusso d'aria stabile e accesso sicuro, non solo adattamento.
1000L — prodotti grandi e validazione ad alta produttività. Adatta per prodotti grandi o esecuzioni di validazione ripetute dove camere più piccole comporterebbero troppi cicli. Anche la scala giusta per apparecchiature alimentate, poiché cablaggi, rimozione del calore e posizionamento dei sensori richiedono spazio. La vera domanda non è solo "ci entra?", ma "ci entra con flusso d'aria stabile e accesso sicuro?"
Riferimento rapido per applicazione: R&S di componenti → 100L o 225L. Assemblaggi elettronici che richiedono spazio per funzionamento alimentato e cablaggi → 225L o 500L. Elettronica automobilistica, moduli batteria, apparecchiature di telecomunicazione, involucri più grandi → 500L, 800L o 1000L. Screening di produzione ad alta frequenza → dimensioni maggiori per ridurre i tempi di attesa su profili lunghi ripetuti.
Il volume è solo una parte della decisione. Prima dell'acquisto, confronta il profilo di test — e i dati reali sulle prestazioni della camera — con ciascuno di questi fattori.
Dimensioni interne. Verifica larghezza, profondità e altezza rispetto all'orientamento del campione più grande, incluse attrezzature e raggio di curvatura dei cavi.
Volume di lavoro utilizzabile. Lo spazio utilizzabile è inferiore al volume interno totale. I campioni non devono mai bloccare l'uscita della ventola, il percorso dell'aria di ritorno, il sensore di umidità, la zona di scarico o il flusso d'aria tra i ripiani.
Intervallo di temperatura. Le camere LIB offrono opzioni da -20°C a +150°C, da -40°C a +150°C o da -70°C a +150°C. Scegli l'intervallo inferiore con un margine al di sotto del tuo punto di test effettivo.
Intervallo di umidità. Un intervallo dal 20% al 98% UR copre la maggior parte dei test di stoccaggio, trasporto e calore umido — ma verifica la prestazione di umidità al punto di temperatura effettivo, non solo l'intervallo nominale.
Prestazioni di riscaldamento e raffreddamento. La velocità di rampa è importante per i cicli termici e il recupero dopo l'apertura della porta. Le camere LIB funzionano a 3°C/min in riscaldamento e 1°C/min in raffreddamento, adatte alla maggior parte dei profili di test climatici.
Carico termico e test con campioni alimentati. I campioni alimentati rilasciano calore. Le camere LIB supportano un carico termico nominale di 1000W, importante per l'elettronica, i test su batterie e i test funzionali in tensione.
Assistenza e supporto dietro la camera. Una camera è un asset di laboratorio a lungo termine, non un acquisto una tantum. La guida all'installazione, la calibrazione e la rapidità con cui un fornitore può effettuare manutenzioni o riparazioni incidono direttamente sul tempo di attività in programmi di affidabilità plurisettimanali — da valutare insieme alla scheda tecnica, non dopo l'acquisto.
Gli standard definiscono le condizioni che devono essere mantenute attorno al campione. Se i campioni sono ammassati, il display può raggiungere il setpoint mentre la superficie del prodotto vede una condizione completamente diversa.
Standard |
Parametri chiave relativi alla camera |
IEC 60068-2-78 damp heat steady state |
Le severità tipiche includono 30°C ± 2°C all'85% o 93% UR e 40°C ± 2°C all'85% o 93% UR. La durata può variare da 12 ore a 56 giorni. La conducibilità dell'acqua di umidificazione è generalmente limitata a ≤20 µS/cm. |
IEC 60068-2-30 damp heat cyclic |
Utilizza un ciclo di 24 ore: un periodo caldo umido di 12 ore, riscaldamento verso 55°C in circa 3 ore mantenendo UR superiore al 95%, seguito dalla parte a temperatura più bassa del ciclo. |
IEC 60068-2-14 temperature change |
La prova Na utilizza un trasferimento rapido aria-aria, spesso inferiore a 1 minuto. La prova Nb utilizza una velocità di variazione della temperatura controllata, pertanto la velocità di rampa e l'uniformità devono corrispondere al piano di test scritto. |
L'errore più comune è scegliere una camera che contiene appena il prodotto, senza lasciare spazio per il flusso d'aria, i ripiani, i cablaggi, i sensori e i campioni futuri. Altri includono:
· Considerare il volume totale della camera come volume utilizzabile
· Ignorare la produzione di calore del campione durante i test alimentati
· Scegliere un intervallo di bassa temperatura senza margine
· Impacchettare i campioni troppo vicini nei test batch
· Dimenticare l'altezza di carico, lo scarico, l'alimentazione idrica e l'alimentazione elettrica del laboratorio
· Usare una sola dimensione di camera per tutti i profili di test
Una camera più grande non è sempre migliore. La scelta migliore è la camera più piccola che offra ancora spazio di lavoro, flusso d'aria e margine di prestazioni sufficienti.

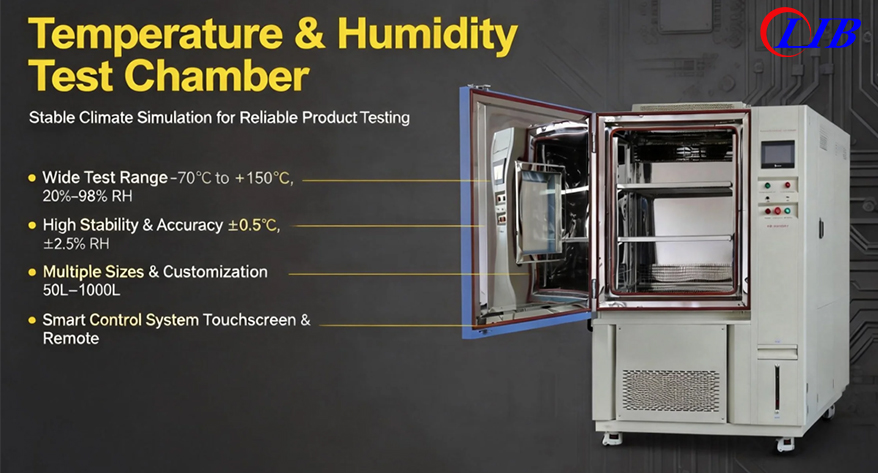

Le camere per stress ambientale LIB sono utilizzate per test di temperatura, umidità e affidabilità in elettronica, automotive, aerospaziale, materiali, tecnologia delle batterie e campi correlati. La gamma da 100L a 1000L offre ai laboratori un percorso dal lavoro di R&S compatto alle attività di validazione più grandi, supportato dalla struttura di assistenza illustrata di seguito.
Parametro chiave |
Capacità della camera per stress ambientale LIB |
Opzioni di volume |
100L, 225L, 500L, 800L, 1000L |
Opzioni di intervallo di temperatura |
-20°C to +150°C, -40°C to +150°C, -70°C to +150°C |
Intervallo di umidità |
20% to 98% UR |
Fluttuazione di temperatura |
±0.5°C |
Deviazione di temperatura |
±2.0°C |
Deviazione di umidità |
±2.5% UR |
Velocità di riscaldamento/raffreddamento |
riscaldamento 3°C/min, raffreddamento 1°C/min |
Carico termico |
1000W |
Sistema di controllo |
Schermo tattile LCD a colori programmabile con connessione Ethernet |
Sistema idrico |
Alimentazione idrica automatica con purificazione dell'acqua |
La circolazione uniforme dell'aria riduce la variazione tra i ripiani. Una finestra di osservazione, l'illuminazione interna, il controllo programmabile, le porte per cavi e la generazione stabile di umidità rendono più facili da eseguire e registrare i test lunghi. Campioni non standard possono essere gestiti tramite soluzioni di camera personalizzate.
Profilo del produttore e assistenza: Xi'an LIB Environmental Simulation Industry produce e fornisce camere per test ambientali dal 2009, coprendo progettazione, produzione, vendita e assistenza per clienti in tutto il mondo, con una gamma di prodotti che comprende camere climatiche e di temperatura, camere di corrosione, camere per polvere e acqua, camere di invecchiamento e sistemi speciali di simulazione ambientale. La struttura del servizio va dalla discussione tecnica e progettazione della camera fino alla produzione, ispezione, calibrazione, spedizione internazionale, guida all'installazione, formazione e manutenzione e riparazione continue — con una garanzia di 36 mesi e un servizio di follow-up a vita, importante per i laboratori che eseguono lunghi programmi di affidabilità dove i tempi di inattività sono costosi.
La dimensione giusta della camera per stress ambientale è quella che si adatta contemporaneamente al campione, all'attrezzatura, al percorso del flusso d'aria, allo standard di test e al flusso di lavoro del laboratorio. Per componenti piccoli, 100L o 225L possono essere sufficienti. Per test batch e assemblaggi alimentati, 500L o 800L offrono spesso un margine di lavoro migliore. Per prodotti grandi o validazione ad alta produttività, 1000L è in genere più sicuro.
La decisione finale dovrebbe confrontare insieme dimensioni interne, spazio di lavoro utilizzabile, intervallo di temperatura, intervallo di umidità, velocità di rampa, carico termico e assistenza. Una volta che questi punti sono chiari, la scelta della camera diventa una decisione ingegneristica pratica anziché un'ipotesi basata sul volume.
D: Una camera ambientale da 100L è sufficiente per i test elettronici?
Sì, se l'elettronica consiste in componenti piccoli, campioni PCB, sensori o moduli compatti con cablaggi leggeri. Se il dispositivo è alimentato, una camera da 225L è spesso più facile da usare.
D: Quando dovrei scegliere una camera di prova da 225L?
Per assemblaggi elettronici di medie dimensioni, attività di R&S miste e piccoli test batch — casi in cui una camera compatta è troppo stretta ma una camera grande è più del necessario.
D: Qual è la differenza tra una camera di prova ambientale da 500L e una da 800L?
500L è la dimensione tipica per test batch e assemblaggi di test di medie dimensioni. 800L offre più spazio per attrezzature più grandi, campioni molto alti, test su batterie di grandi dimensioni e un maggiore margine di flusso d'aria intorno ai campioni.
D: Quando dovrei scegliere una camera di prova da 1000L?
Per prodotti più grandi, per eseguire molti campioni contemporaneamente o per prodotti alimentati che necessitano di più spazio per la dissipazione del calore, i cablaggi e il posizionamento dei sensori.
