I materiali in gomma ed elastomero sono ampiamente utilizzati in sistemi di tenuta automobilistici, isolamento cavi, tubi industriali e componenti aerospaziali. Tuttavia, uno dei fattori ambientali più distruttivi che influisce sulle prestazioni della gomma èl'esposizione all'ozono.
Anche a concentrazioni estremamente basse nell'atmosfera, l'ozono può causare screpolature superficiali, infragilimento e infine il cedimento dei materiali elastomerici sotto stress meccanico. Ecco perché il test di resistenza all'ozono è diventato una parte fondamentale della qualificazione dei materiali e della garanzia della qualità.
Il metodo standardizzato definito nellaASTM D1149camera di prova per ozonoè ampiamente utilizzato per valutare la resistenza dei materiali in gomma alla criccatura da ozono in condizioni di deformazione statica o dinamica.
Le condizioni di test tipiche includono:
Concentrazione di ozono: 10–500 pphm (parti per cento milioni)
Intervallo di temperatura: da 20°C a 60°C (a seconda delle esigenze del materiale)
Umidità relativa: ambiente controllato opzionale (dipende dal modello)
Flusso d'aria: circolazione continua per una distribuzione uniforme dell'ozono
Per simulare accuratamente le condizioni di invecchiamento reali, è necessaria unacamera di prova per ozonoprofessionale. A differenza delle camere ambientali generiche, una camera per ozono deve garantire:
Controllo preciso della concentrazione di ozono
Distribuzione uniforme del gas
Temperatura e flusso d'aria stabili
Protezione sicura da scarichi e perdite
È qui che i sistemi avanzati dicamera di prova per ozono di LIB industrygiocano un ruolo cruciale nei test di affidabilità dei materiali.
Il fulcro del test all'ozono risiede nel modo in cui il provino di gomma viene sollecitato meccanicamente durante l'esposizione. Secondo ASTM D1149, vengono utilizzati due metodi principali:deformazione statica and deformazione dinamica.
Comprendere la differenza tra questi due metodi è essenziale per selezionare la configurazione di test corretta.
Nel test di deformazione statica, il provino di gomma viene allungato fino a un allungamento fisso e mantenuto a quella deformazione costante per tutta la durata del test.
Parametri tipici:
Livelli di deformazione: 10%, 20%, 25%, fino al 35% (a seconda delle specifiche del materiale)
Durata dell'esposizione: da 48 a 168 ore o più
Condizione di stress: deformazione meccanica costante
Caratteristiche principali:
Condizione di stress stabile
Elevata ripetibilità
Adatto per la valutazione comparativa dei materiali
Minore complessità del sistema
Vantaggi:
Eccellente coerenza per la valutazione superato/non superato
Ideale per lo screening dei materiali in R&S
Requisiti di manutenzione dell'attrezzatura inferiori
Il test statico è ampiamente utilizzato nelle prime fasi di sviluppo dei materiali e nella verifica della conformità.
Il test di deformazione dinamica introduce una deformazione ciclica durante l'esposizione all'ozono. Il provino si allunga e si rilassa continuamente, simulando le condizioni operative reali.
Parametri tipici:
Frequenza: 0,5–2 Hz (intervallo comune nel settore)
Ampiezza della deformazione: deformazione ciclica del 5%–30%
Tipo di movimento: movimento sinusoidale o alternativo lineare
Caratteristiche principali:
Simula l'affaticamento meccanico reale
Combina invecchiamento da ozono + stress ciclico meccanico
Maggiore realismo nella simulazione delle condizioni di servizio
Vantaggi:
Previsione più accurata delle prestazioni sul campo
Ideale per applicazioni automobilistiche e industriali
Cattura il comportamento di propagazione delle cricche da fatica
Il test dinamico è particolarmente importante per i componenti esposti a movimento continuo come guarnizioni automobilistiche, parti in gomma per sospensioni e sistemi flessibili per cavi.
| Caratteristica | Deformazione statica | Deformazione dinamica |
|---|---|---|
| Tipo di deformazione | Costante | Ciclica |
| Movimento | None | Alternativo |
| Livello di simulazione | Esposizione di base | Affaticamento reale |
| Complessità | Low | High |
| Applicazione | Screening dei materiali | Previsione della durata |
| Requisiti del dispositivo | Morsetti standard | Dispositivi con movimento |
La scelta del metodo corretto dipende dall'applicazione finale del materiale e dall'obiettivo del test.
Il test di deformazione statica è adatto per:
Sviluppo di formulazioni polimeriche
Studi comparativi sui materiali
Test di conformità per ASTM D1149
Controllo qualità nei lotti di produzione
È comunemente utilizzato in laboratori dove si privilegiano ripetibilità ed efficienza rispetto all'accuratezza della simulazione reale.
Il test di deformazione dinamica è raccomandato per:
Sistemi di tenuta automobilistici (guarnizioni porte, guarnizioni finestrini)
Isolamento cavi e cablaggi flessibili
Componenti elastomerici aerospaziali
Parti industriali in gomma ad alta affidabilità
Se l'applicazione comporta movimento continuo o vibrazioni, il test dinamico fornisce una previsione del cedimento significativamente più realistica.
Quando si seleziona un sistema di camera per test all'ozono, gli ingegneri dovrebbero valutare:
Intervallo di concentrazione dell'ozono: 10–500 pphm
Precisione del controllo: ±5% o migliore
Stabilità della temperatura: ±0,5°C raccomandata
Intervallo di deformazione: regolabile 5%–35%
Capacità campioni: 16–48 provini tipici
Uniformità della circolazione dell'aria
Durata dei dispositivi di fissaggio sotto esposizione all'ozono
Questi parametri influenzano direttamente la ripetibilità del test e l'affidabilità dei dati.

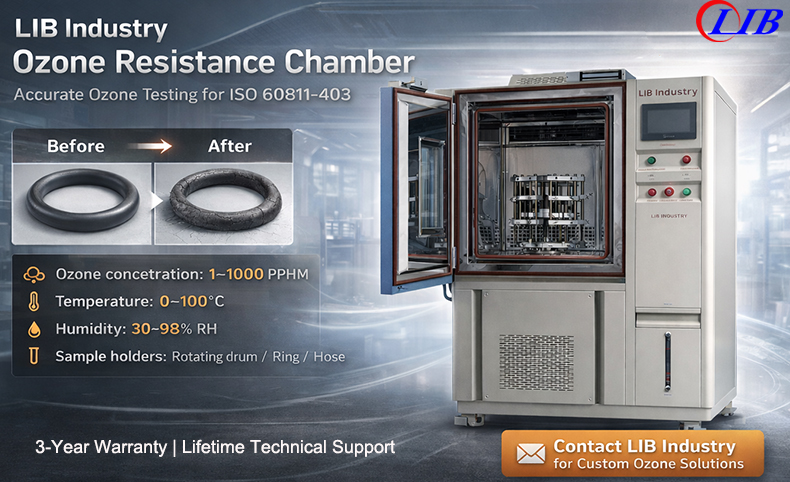

LIB industryprogetta camere avanzate per test all'ozono specificamente concepite per la conformità ASTM D1149 e i test di durabilità a lungo termine dei materiali elastomerici.
 |
Intervallo di temperatura |
0℃ ～ +100 ℃ |
Fluttuazione della temperatura |
± 0,5 ℃ |
|
Deviazione della temperatura |
± 2,0 ℃ |
|
Intervallo di umidità |
30% ~ 98% UR |
|
Deviazione dell'umidità |
± 2,5% UR |
|
Velocità di raffreddamento |
Da ambiente a 0℃ in 20 min |
|
Concentrazione di ozono |
1～1000PPHM |
|
Velocità di rotazione del portacampioni |
0~10 r/min |
|
Portata del flusso d'aria |
0 ~ 60L/min |
|
Allungamento a trazione dei morsetti |
5%～35% |
Il sistema di concentrazione dell'ozono utilizza un generatore a scarica corona con controllo a circuito chiuso.
Specifiche chiave:
Intervallo di concentrazione dell'ozono: 10–500 pphm (disponibili gamme più elevate personalizzabili)
Precisione del controllo: ±5%
Monitoraggio in tempo reale dell'ozono tramite sensore ad assorbimento UV
Sistema di regolazione automatica a feedback
Questo assicura condizioni di esposizione stabili e ripetibili per tutto il ciclo di test.
Condizioni ambientali stabili sono fondamentali per test all'ozono accurati.
Intervallo di temperatura: da 0°C a 60°C (personalizzabile)
Stabilità della temperatura: ±0,5°C
Sistema di circolazione dell'aria: distribuzione uniforme dell'ozono
Interno della camera: struttura resistente alla corrosione in acciaio inossidabile SUS304
Il sistema di flusso d'aria garantisce una concentrazione omogenea di ozono in tutto lo spazio di test, prevenendo deviazioni di concentrazione localizzate.
L'ozono è un gas altamente reattivo e pericoloso. Pertanto, la progettazione della sicurezza è essenziale.
Le camere per ozono LIB includono:
Sistema di rilevamento perdite di ozono
Sistema automatico di scarico e neutralizzazione
Protezione di sicurezza con interblocco della porta
Meccanismo di arresto di emergenza
Questi sistemi garantiscono un funzionamento sicuro in laboratorio anche in condizioni di test ad alta concentrazione.
Uno dei componenti più critici ma spesso sottovalutati del test all'ozono è il sistema di fissaggio del provino. Una progettazione scadente dei dispositivi di fissaggio può portare a un'applicazione imprecisa della deformazione e a risultati di test inaffidabili.
LIB industry fornisce una personalizzazione estremamente flessibile dei dispositivi di fissaggio sia per i sistemi di test statici che dinamici.
Morsetti a elongazione fissa
Intervallo di deformazione regolabile: 10%–35%
Configurazione multi-campione: 16 / 24 / 48 posizioni
Materiali anticorrosione: SUS316, lega di alluminio, rivestimenti in PTFE
Questi dispositivi garantiscono una deformazione stabile a lungo termine senza slittamento.
Per i test dinamici, LIB fornisce sistemi alternativi motorizzati:
Intervallo di frequenza: 0,5–2 Hz regolabile
Sistema di movimento sincrono multi-campione
Opzioni di movimento lineare o sinusoidale
Componenti ad alta durabilità per il funzionamento continuo
Questo sistema consente una simulazione accurata delle condizioni reali di stress ciclico sotto esposizione all'ozono.
|
|
 |
 |
LIB offre una progettazione completamente personalizzata dei dispositivi di fissaggio in base alle esigenze del cliente:
Geometrie di provini non standard (strisce, tubi, fogli)
Strutture di serraggio specifiche per l'applicazione
Percorsi di deformazione personalizzati (movimento lineare / curvo)
Progetti specifici per settore per automotive, cavi e trasporti ferroviari
Questa flessibilità assicura che i sistemi di test corrispondano alle condizioni reali di applicazione piuttosto che alle assunzioni generiche di laboratorio.
L'invecchiamento da ozono è uno dei meccanismi di degrado più aggressivi che colpiscono i materiali in gomma ed elastomero. Selezionare l'approccio di test corretto secondo laASTM D1149è essenziale per ottenere dati significativi e predittivi sulle prestazioni dei materiali.
Il test di deformazione statica è ideale per il confronto dei materiali e la conformità agli standard
Il test di deformazione dinamica è essenziale per la previsione della durata di servizio nel mondo reale
In definitiva, l'accuratezza dei risultati dipende non solo dalle condizioni di test, ma anche dalla qualità del sistema di test, dalla progettazione dei dispositivi di fissaggio e dalla precisione del controllo ambientale.
Con l'ingegneria avanzata diLIB industry, i laboratori possono ottenere un controllo estremamente stabile della concentrazione di ozono, un'applicazione precisa della deformazione e sistemi di fissaggio personalizzabili su misura per diverse applicazioni industriali.
La condizione di test più comune è50 ± 5 pphm di concentrazione di ozono at 40°C ± 2°C. Alcune specifiche automobilistiche possono richiedere100 pphmo superiore. Le camere per test all'ozono LIB supportano un intervallo di concentrazione di1–1000 pphm.
Sì. ASTM D1149 consente il test di prodotti finiti e componenti irregolari. LIB può personalizzare i dispositivi di fissaggio per O-ring, guarnizioni, tubi flessibili, guaine per cavi e altri provini non standard per garantire un controllo accurato della deformazione.
La frequenza standard per i test dinamici è tipicamente0,5 Hz (30 cicli/min). Una frequenza eccessiva può introdurre accumulo di calore, mentre una frequenza bassa potrebbe non simulare adeguatamente le condizioni di affaticamento. Il sistema servoazionato di LIB mantiene la precisione della frequenza entro±0,05 Hz.
LIB fornisce unagaranzia di 3 anni and supporto tecnico a vita. I clienti ricevono una risposta tecnica rapida, risoluzione dei problemi a distanza, supporto per pezzi di ricambio e un servizio post-vendita continuo durante l'intero ciclo di vita dell'attrezzatura.
Sì. LIB può configurare le camere per test all'ozono con dispositivi di fissaggio statici, dinamici o sistemi intercambiabili, consentendo a una camera di supportare più metodi di test ASTM D1149.
