L'isolamento dei cavi ha un lavoro duro: blocca la corrente, resiste al calore, resiste alla luce solare e rimane stabile sotto la pioggia, l'umidità e le temperature. Nella distribuzione di energia esterna, array fotovoltaici, armadi per telecomunicazioni e sistemi industriali, il collegamento debole è spesso il polimero intorno al conduttore. Quando si sbiadisce, crepe, gessetti o diventa fragili, rischio di perdite e costi di manutenzione aumentano. ASTM G155 affronta questo utilizzando la luce ad arco allo xeno filtrata con umidità controllata e temperatura per riprodurre gli agenti atmosferici del mondo reale.
Anche se un cavo supera i test elettrici iniziali, il suo isolamento potrebbe non funzionare presto in servizio. Il PVC può perdere plastificanti, XLPE può degradarsi sotto luce e calore estesi e la gomma può indurire o rompere da esposizione combinata a raggi UV, umidità e calore. In una fattoria solare, questo può essere visualizzato come una giacca ricamata vicino alle scatole combinatrici; in un impianto di acque reflue, la guaina può sembrare intatta ma non più flessibile in modo sicuro.
Per ingegneri e acquirenti, la domanda chiave è: cosa cambia dopo l'esposizione e quanto velocemente? La resistenza alla trazione e la ritenzione dell'allungamento dopo il test dell'arco allo xeno sono metriche comunemente usate. Ad esempio, alcune specifiche richiedono una ritenzione ≥ 80% dopo 1,000 ore di invecchiamento accelerato.
ASTM G155 è uno standard ampiamente utilizzato per l'invecchiamento accelerato di materiali non metallici. Utilizza lampade ad arco allo xeno per simulare luce solare, calore, umidità e pioggia, testare materie plastiche, rivestimenti, gomma, tessuti e parti automobilistiche.
I parametri chiave includono:
Irradianza: In genere 340 nm o 420 nm, ad es. 0.35-0.55 W/m²/nm.
Temperatura: Pannello nero temperatura intorno a 63 °C ± 3 °C.
Umidità: Di solito ~ 50% RH.
Un ciclo tipico combina 102 minuti di luce con 18 minuti di luce più spruzzi d'acqua, simulazione di pioggia e bagnamento superficiale. L'acqua purificata garantisce la consistenza.
In breve, ASTM G155 fornisce un metodo controllato e ripetibile per misurare la durata del materiale, raffinare le formule e previsioni delle prestazioni all'aperto a lungo termine.
Il modo più utile per leggere ASTM G155 è guardare le variabili che spingono l'isolamento del cavo invecchiamento su o giù. Per lavori su fili e cavi, cinque di loro richiedono una stretta attenzione.
I principali fattori in ASTM G155 e il loro effetto sull'invecchiamento dell'isolamento dei cavi sono sintetizzati di seguito.
Fattore di prova | Perché è importante per i materiali dei cavi |
Sorgente luminosa ad arco allo xeno | Riproduce la luce solare a spettro completo, non solo UV stretto |
Filtri ottici | Abbina la luce solare all'aperto, l'esposizione dietro il vetro o le custodie UV più resistenti |
Controllo dell'irraggiamento | Mantiene la stabilità dell'intensità di esposizione attraverso lunghi periodi di prova |
Temperatura del pannello nero | Traccia il riscaldamento della superficie del campione sotto la luce |
Umidità e spray | Aggiunge effetti di rugiada/pioggia che possono cambiare la modalità di guasto |
I cicli ASTM G155 possono controllare la luce a 340 nm, 420 nm o banda larga 300-400 nm a seconda del ciclo. Per l'invecchiamento dell'isolamento dei cavi, che conta perché diversi materiali reagiscono in modo diverso alla banda stretta e alla più ampia esposizione spettrale. If irradiance drifts durante un lungo test, i dati di confronto diventano deboli. L'irradianza stabile non è un bel extra. È la spina dorsale dei dati di tendenza utili.
Lo standard utilizza la temperatura del pannello nero in tutti i cicli di esposizione e, in alcuni cicli, anche la temperatura dell'aria della camera. L'umidità può venire da spray, umidità relativa controllata o da entrambi. Una guaina per cavi può sopravvivere alla luce da solo ma non funziona quando viene aggiunto calore e umidità. In test pratici, è qui che screpolature superficiali, appiccicosità o perdita di flessibilità spesso inizia a separare una formulazione da l'altra.
Ore da solo non rivelare la storia. Due test da 1,000 ore possono dare risultati molto diversi se i filtri, l'irraggiamento, la temporizzazione dello spruzzo o il controllo della temperatura sono diversi. La ripetizione conta più che inseguire un numero di ora drammatico. Per lo screening dei materiali, un ciclo costante è molto più utile di uno duro ma mal controllato.
Per questo tipo di lavoro, l'attrezzatura deve fare di più che accendere una lampada.La camera ad arco allo xeno LIBÈ costruito intorno agli stessi fattori gli ingegneri dei cavi guardano in un programma ASTM G155: luce a spettro completo, controllo dell'irraggiamento, monitoraggio del pannello nero, regolazione dell'umidità e spray regolabile. Secondo la pagina del prodotto, riproduce luce UV, visibile e infrarossa, con un intervallo spettrale di 300-400 nm, monitoraggio opzionale di 340 nm o 420 nm, intensità luminosa da 35 a 150 W/m², umidità da 50% a 98% RH e cicli di spruzzo d'acqua regolabili.

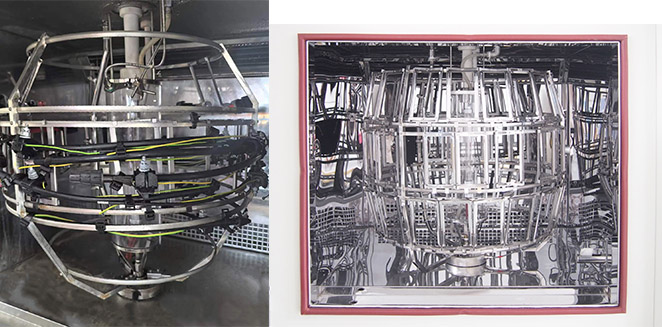

I numeri contano nel vero lavoro di laboratorio. Un supporto per campioni rotante aiuta A mantenere l'esposizione più uniforme su più campioni. Il monitoraggio UV in tempo reale aiuta a contenere un obiettivo di irradianza stabile. Il rilevamento del pannello nero aiuta a tracciare il calore la superficie del campione in realtà vede. Gli ugelli a spruzzo d'acqua rendono più facile il passaggio dall'esposizione della luce a secco a un test di invecchiamento del cavo più realistico con cicli di umidità inclusi. Per un produttore di cavi che confronta due formule in PVC o XLPE, ciò significa dati affiancati più stretti e meno motivi sul fatto che la camera ha cambiato il risultato.
Un utile programma di invecchiamento dell'isolamento dei cavi non ha bisogno di essere complicato, ma ha bisogno di essere regolato. Il flusso di lavoro di base è semplice.
I campioni devono essere tagliati e controllati in modo coerente. Se l'obiettivo è il confronto della giacca, le condizioni della superficie e lo spessore devono essere registrati prima dell'esposizione. Se l'obiettivo è la durata dell'isolamento, il laboratorio dovrebbe rilevare il tipo di composto, il colore, la costruzione e qualsiasi precondizionamento.
Una configurazione pratica spesso include:
Tipo di filtro selezionato in base all'ambiente di servizio
Punto di controllo dell'irraggiamento, come 340 nm o 420 nm
Obiettivo di temperatura del pannello nero
Impostazione dell'umidità
Tempi del ciclo di spruzzatura
Durata totale dell'esposizione e intervalli estraibili per i controlli intermedi
Le impostazioni devono abbinare la domanda del materiale richiesta, non solo un ciclo generico copiato da un altro progetto.
Durante l'esposizione, il laboratorio dovrebbe registrare qualsiasi modifica visibile ai checkpoint progettati. I comuni sono il cambio di colore, la perdita di lucentezza, la polvere, la chalkiness, le microcrepe superficiali e il cambio di rigidità. Un cavo che sembra ancora accettabile A 250 ore può mostrare una risposta alla curva molto diversa a 750 o 1,000 ore. Questo è il motivo per cui i dati di intervallo sono spesso più utili di una singola istantanea finale.
Test Post-esposizioneÈ dove ASTM G155 si trasforma in dati di selezione dei materiali. Il cambiamento visivo conta, ma gli ingegneri dei cavi di solito hanno bisogno di più delle fotografie.
La tabella sotto mostra i controlli più spesso collegati alle scelte di invecchiamento dei cavi.
Proprietà dopo l'esposizione | Cosa rivela? |
Cambio colore/sbiadimento | Sensibilità UV precoce o instabilità del pigmento |
Cracking / chalking | Degradazione superficiale e perdita di resistenza agli agenti atmosferici |
Ritenzione della resistenza alla trazione | Perdita di integrità portante nel polimero |
Ritenzione dell'allungamento | Flessibilità di caduta e tolleranza di piegatura |
Curva a freddo o risposta alla flessione | Rischio di gestione reale dopo l'invecchiamento |
Una guaina per cavi può sbiadire ma funziona ancora. Può anche mantenere il suo colore e perdere la flessibilità. Questo è il motivo per la resistenza alla trazione e la ritenzione dell'allungamento mantengono due delle letture più utili dopo l'esposizione all'arco allo xeno. In molte applicazioni via cavo, tali numeri mostrano la storia meglio del colore da solo. Se un composto mantiene una superficie più pulita ma perde troppo allungamento, può essere ancora la scelta più debole per il servizio di campo.
I dati ASTM G155 sono particolarmente preziosi quando vengono utilizzati comparalmente. La custodia più resistente non è "questo materiale è sopravvissuto X ore". È "questa formulazione ha tenuto una maggiore ritenzione, meno crepe e un migliore comportamento di piegatura rispetto alle altre opzioni sotto lo stesso ciclo." questo è il tipo di risultato le squadre di ricerca e sviluppo, i produttori di cavi e i gruppi di approvvigionamento possono funzionare.
Xi'anIndustria della simulazione ambientale LIBHa fornito camere di prova ambientali chiavi in mano dal 2009, servire56 + paesi. I clienti benefanno daDisegni della camera personalizzati, supporto tecnico globale, assistenza alla calibrazione, formazione e una garanzia di tre anni con servizio a vita, Garantire che la camera sia pronta per fornire risultati accurati e ripetibili.
Utilizzo di una camera ad arco allo xeno ben configurata sottoASTM G155, Gli ingegneri possono riprodurreCicli di luce solare, calore, umidità e spruzzi d'acquaPer osservare in modo preciso il comportamento dell'isolamento dei cavi. Le note chiave includono:
Colore che sbiadisce e calotta
Cracking e ricamo
Resistenza alla trazione e perdita di allungamento
Flessibilità ridotta sotto la curvatura a freddo o i test flessibili
Con la camera ad arco allo xeno LIB, i laboratori ottengono una piattaforma stabile e ripetibile che fornisce dati pratici e competitivi. Questo supporta la selezione dei materiali, la verifica della qualità e la fiducia prima che i cavi percorrano sul campo, aiuta gli ingegneri a prendere le scelte con prove affidabili piuttosto che con le guesswork.
ASTM G155 valuta come materiali non metallici come l'isolamento dei cavi e le giacche via cavo rispondi alla luce ad arco allo xeno filtrata, temperatura elevata, umidità e esposizione all'acqua in condizioni di laboratorio controllate. Viene utilizzato per riprodurre gli effetti atmosferici visti all'aperto o dietro il vetro.
La camera ad arco allo xeno LIB combina la simulazione della luce solare a spettro completo con monitoraggio di 340 nm o 420 nm, controllo dell'irraggiamento 35-150 W/m², controllo dell'umidità RH 50%-98%, monitoraggio della temperatura del pannello nero, E cicli di spruzzatura regolabili. Che lo rende adatto per il lavoro di invecchiamento dell'isolamento dei cavi ASTM G155-based.
I controlli comuni includono sbiadimento, calcatura, screpolature, ricami, ritenzione della resistenza alla trazione, ritenzione dell'allungamento e curve o cambi di flessibilità. Le letture aiutano a mostrare se il composto del cavo ha ancora abbastanza resistenza agli agenti atmosferici per il servizio all'aperto.
Sì. Questa è una delle applicazioni più utili. L'esecuzione dello stesso ciclo ASTM G155 su diversi composti di isolamento o rivestimento consente a un laboratorio di confronta i valori di ritenzione, i danni superficiali e le tendenze di degradazione precoce nelle stesse condizioni di esposizione.
