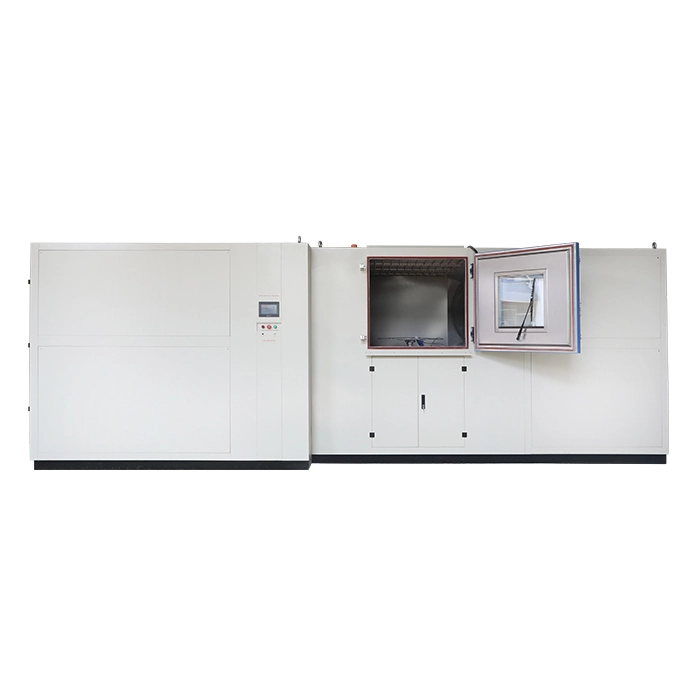

Camera di prova per polvere soffiata

Name: Camera di prova per polvere soffiata
Brand: Xi'an LIB Environmental Simulation Industry

Come leader nelle camere di simulazione ambientale, LIB Industry la camera per test di polvere soffiata è conforme allo standard MIL STD 810. Lo standard MIL STD 810H è progettato per garantire il funzionamento affidabile delle attrezzature militari in vari ambienti difficili di sabbia e polvere. La camera per test di polvere soffiata soffia la polvere nella camera di lavoro per formare un ambiente polveroso con velocità del vento elevate rispettivamente di 1.5-8.9 m/s e 18.0-29.0 m/s per polvere e sabbia.

Modello: DIM-1000

Standard: MIL-STD-810G

Come la camera di prova per polvere soffiata simula le condizioni del deserto

Caratteristiche e Vantaggi della Camera di Prova Polvere Soffiata

1. La camera di lavoro, il condotto dell'aria, ecc., utilizzano SUS304 robusto e resistente alla corrosione per resistere all'usura e all'erosione di sabbia e polvere, e scelgono guarnizioni in gomma a doppio strato di alta qualità per prevenire perdite di sabbia e polvere e garantire un ambiente polveroso stabile all'interno della camera di prova polvere soffiata.

2. Controllare accuratamente la quantità e la velocità di iniezione della polvere. Polvere soffiata a 10.7±7g/m³ e

0.18+0.2g/m³; 1.1+0.3g/m³; 2.2+0.5g/m³ sabbia soffiata può essere iniettata per simulare una varietà di ambienti polverosi diversi.

3. Le particelle di sabbia ruotano ad alta velocità nella camera di lavoro e nella tubazione, e l'attrito con la parete interna della tubazione genera molto calore. Installare un serbatoio all'esterno del tubo per far circolare l'acqua attorno al tubo e assorbire il calore dal tubo.

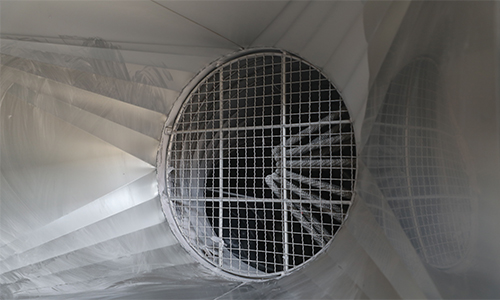

4. Il ciclo della polvere consiste nel raccogliere la polvere che cade attraverso la struttura a imbuto inferiore, e dopo il filtraggio attraverso la rete metallica del bocchettone di raccolta, la ventola viene aspirata di nuovo e sollevata nello spazio superiore della camera di prova per ottenere il riciclo ripetuto della polvere.

Specifiche della Camera di Prova Polvere Soffiata

Modello	DIM-1000
Dimensione Interna	100010001000mm DWH
Dimensione Complessiva	300061002200mm DWH
Volume Interno	1000L
Polvere Soffiata
Velocità dell'aria	1.5 -8.9m/s
Concentrazione di polvere	10.7±7g/ m³
Particelle di polvere	＜ 150μm
Sabbia Soffiata
Velocità dell'aria	18.0 -29.0m/s
Concentrazione di sabbia	0.18+0.2g/m³; 1.1+0.3g/m³; 2.2+0.5g/m³
Particelle di sabbia	149μm - 600μm, 600μm - 850μm
Controller	Controller touch screen LCD a colori programmabile, connessione Ethernet
Diametro della Piattaforma di Prova	600mm
Blocco Porta	Blocco elettromagnetico
Velocità della Piattaforma di Prova	1-7 r.p.m
Rilevatore di polvere	Rilevatore di polvere integrato
Materiale Esterno	Lamiera d'acciaio A3 con rivestimento protettivo
Materiale Interno	Acciaio inossidabile SUS304
Norma	MIL-STD- 810

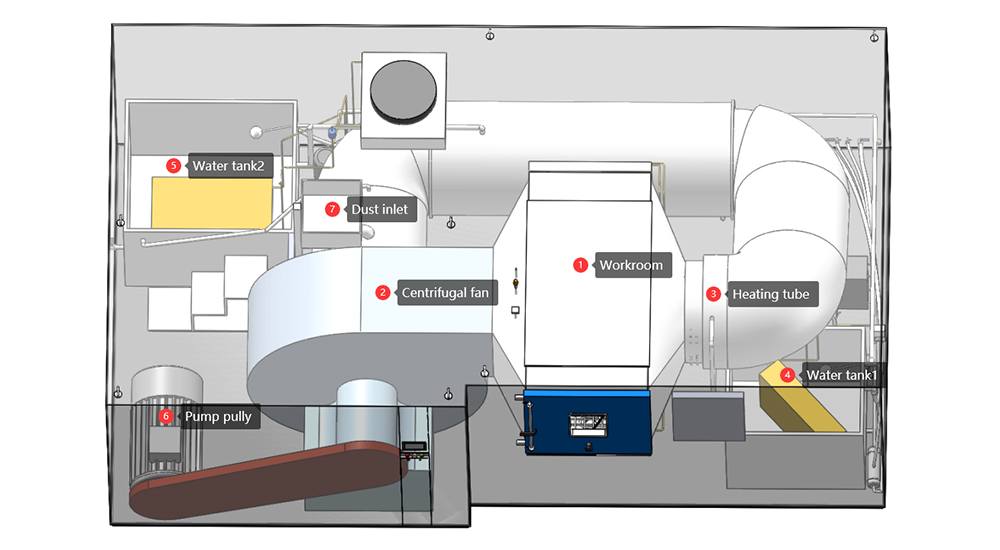

Configurazione della Camera di Prova Polvere Soffiata

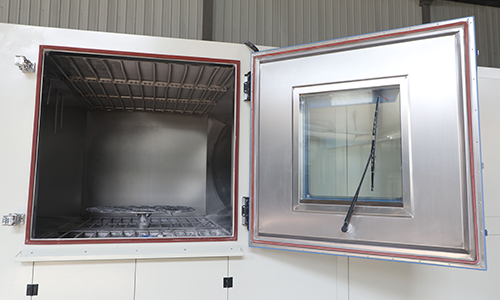

① Camera di lavoro	La camera di lavoro è dotata di sonda di temperatura, sonda di velocità del vento, sonda di concentrazione che garantiscono dati accurati e il tempestivo ritorno al controller. La polvere viene soffiata dal lato sinistro della camera di lavoro, e il condotto circola in senso antiorario. La camera di lavoro è dotata di illuminazione e la finestra di osservazione è dotata di tergicristallo per facilitare l'osservazione del test.

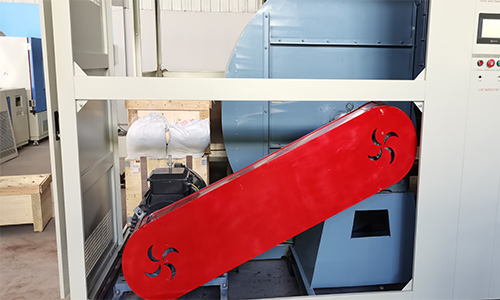

② Ventilatore centrifugo	La sabbia viene aspirata e spruzzata attraverso il tubo nella camera di lavoro, in modo che la sabbia venga soffiata sulla superficie del campione di prova. Il ventilatore centrifugo è azionato dalla puleggia della pompa⑥.
③ Tubo riscaldante	Riscalda l'aria all'interno della camera per evitare che la sabbia e la polvere si attacchino a causa dell'umidità. E fornisce il calore necessario alla camera di lavoro.
④ Serbatoio dell'acqua	Fornisce acqua per il raffreddamento del condotto dell'aria.
⑥ Puleggia della pompa	Collega e aziona la pompa per fornire potenza per la circolazione e il trasporto della polvere.

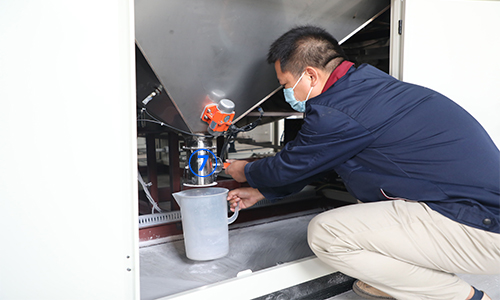

⑦ Ingresso polvere	La polvere di prova viene introdotta nella camera di prova.

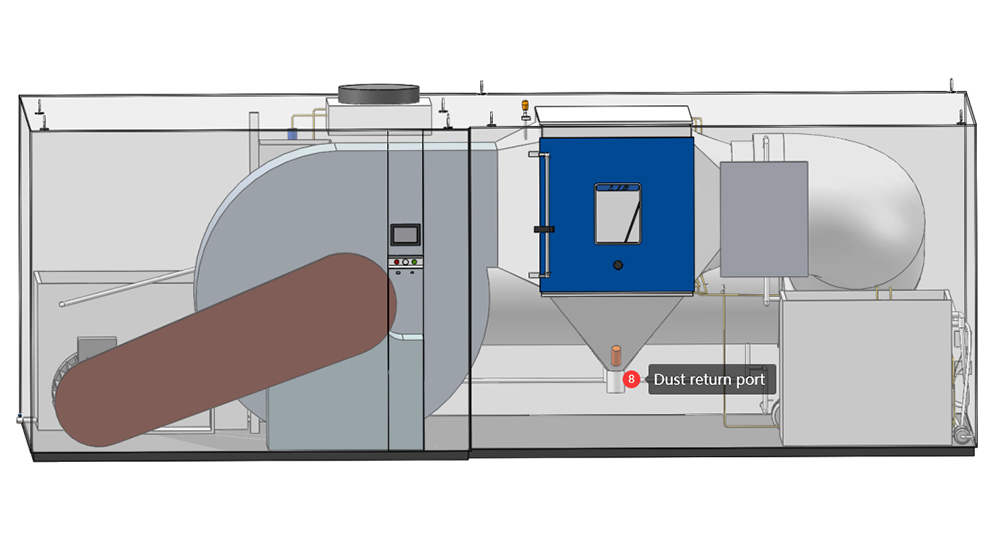

⑧ Porta di ritorno polvere	La sabbia e la polvere in eccesso generate durante il test o le particelle di sabbia e polvere usurate vengono scaricate dalla camera di prova.
