I moduli di batterie per veicoli elettrici lavorano in un mondo termico più ostile di quanto molti acquirenti si aspettino. Un pacco può affrontare un avviamento mattutino a temperature sottozero, il calore della ricarica rapida, le temperature estive dell'asfalto, le variazioni delle piastre di raffreddamento, lo stoccaggio in un container e una lunga vita operativa all'interno di una piattaforma veicolo sigillata. Questi cambiamenti non influenzano solo le prestazioni delle celle. Sollecitano anche saldature, busbar, guarnizioni, adesivi, componenti isolanti, alloggiamenti dei moduli, sensori e connettori.
Una Camera di Ciclo Termico offre ai tecnici delle batterie un modo controllato per ripetere queste condizioni di caldo e freddo prima che un modulo raggiunga la strada. Per i test termici delle batterie EV, aiuta a esporre i primi segni di guasto che potrebbero non apparire durante una singola esposizione ad alta o bassa temperatura. Una camera termica ben selezionata può supportare la validazione del progetto, i controlli dei materiali in ingresso, il campionamento in produzione e lo screening allo stress termico per moduli di batterie utilizzati in autovetture, veicoli commerciali, sistemi di accumulo dell'energia e piattaforme di elettronica di potenza.
Feedback dal nostro cliente
I moduli di batterie sono costruiti con molti materiali con diversi coefficienti di dilatazione. Alloggiamenti in alluminio, busbar in rame, linguette in nichel, supporti in plastica, resine di incapsulamento, sigillanti, fogli isolanti, componenti PCB e sensori di temperatura rispondono tutti in modo diverso quando la temperatura passa da sotto lo zero a calore elevato. In un singolo ciclo, il cambiamento può sembrare piccolo. In centinaia di cicli, piccoli movimenti si trasformano in affaticamento meccanico.
Lo screening allo stress termico è utile perché fa emergere prima i punti deboli. Una saldatura che supera un test elettrico iniziale può mostrare una resistenza maggiore dopo ripetuti cicli termici del modulo batteria. Una guarnizione che sembra stabile a temperatura ambiente può restringersi a bassa temperatura e ammorbidirsi ad alta temperatura. Un connettore può superare un test di vibrazione ma cedere quando vengono aggiunte espansione e contrazione termica.
Per i produttori di batterie EV, questo tipo di test non riguarda solo il superamento di un requisito di laboratorio. Riguarda la riduzione del rischio di garanzia e la scoperta di piccoli problemi di assemblaggio prima che diventino guasti sul campo.
Una Camera di Ciclo Termico modifica la temperatura dell'aria attorno al campione secondo un profilo programmato. Il test include normalmente un punto di bassa temperatura, un periodo di permanenza, un aumento controllato fino a un punto di alta temperatura, un altro periodo di permanenza, e poi un ritorno alla bassa temperatura. Questa sequenza viene ripetuta per il numero richiesto di cicli.
Per il ciclo termico dei moduli batteria, la camera deve fare molto più che diventare calda o fredda. Deve mantenere un controllo stabile mentre il campione stesso assorbe e rilascia calore. Un modulo pesante, specialmente uno con piastre di raffreddamento metalliche o gruppi di celle dense, ha una massa termica maggiore rispetto ai piccoli componenti elettronici. Ciò significa che la camera necessita di una capacità di riscaldamento e raffreddamento sufficiente per seguire la velocità di rampa richiesta senza grandi overshoot.

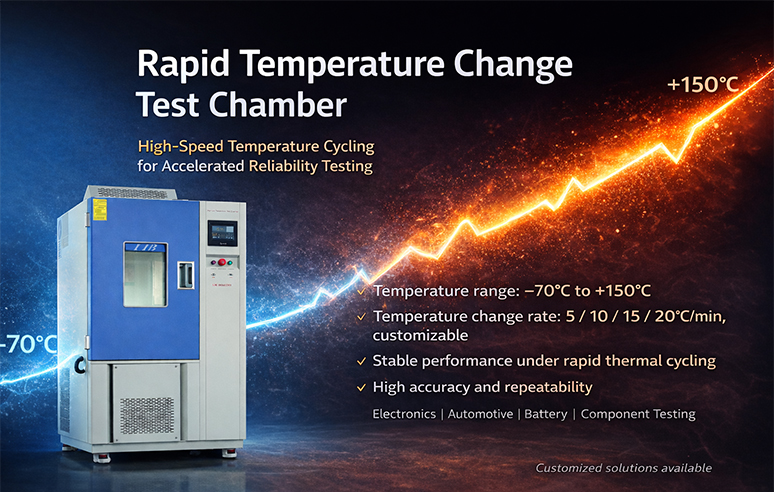

Le configurazioni della Camera di Ciclo Termico LIB supportano intervalli di temperatura da -20°C, -40°C o -70°C fino a +150°C. Ciò rende l'apparecchiatura adatta per test di stoccaggio a freddo, invecchiamento ad alta temperatura, cicli termici rapidi e screening ambientale allo stress. Le velocità di riscaldamento e raffreddamento possono raggiungere i 10°C/min, con 15°C/min disponibile per profili più rapidi, a seconda della configurazione. Per i test termici delle batterie EV, questi valori sono importanti perché transizioni lente e instabili possono trascurare condizioni di stress che si verificano durante rapidi cambiamenti di temperatura nel mondo reale.
Un buon profilo di test inizia con uno scopo chiaro. I team di R&S possono voler confrontare due layout di moduli. Un team di qualità può voler sottoporre a screening i campioni di produzione. Un laboratorio di prova può aver bisogno di seguire condizioni specificate dal cliente. La stessa camera di test per batterie può supportare ogni caso, ma il profilo del ciclo, i punti di misurazione e i criteri di accettazione dovrebbero essere diversi.
Prima di caricare un modulo batteria nella camera, il team di test dovrebbe definire cosa il test deve rivelare. Gli obiettivi comuni includono la verifica della stabilità della saldatura, della resistenza di connessione delle busbar, dell'affidabilità dell'isolamento, della deriva dei sensori, del comportamento delle guarnizioni o della funzionalità del modulo dopo il ciclo termico.
Per un nuovo progetto di modulo, il test può essere eseguito con più sensori e un numero maggiore di cicli. Per il campionamento in produzione, l'attenzione è spesso sulla ripetibilità, sulla movimentazione rapida e su chiari criteri di superamento/fallimento.
L'intervallo di temperatura deve riflettere l'applicazione, il percorso di spedizione e il requisito del cliente. Un test comune per moduli batteria EV può utilizzare punti bassi come -40°C e punti alti tra +85°C e +105°C, a seconda della posizione del modulo e dello scopo del test. Per uno screening più severo, una capacità della camera più ampia fino a +150°C lascia spazio per controlli speciali su materiali, adesivi e componenti.
Quando sono coinvolti requisiti di sicurezza per il trasporto, il test termico UN 38.3 T.2 è spesso discusso per celle e batterie al litio. Il suo ciclo termico utilizza 72 ± 2°C per almeno 6 ore, seguito da -40 ± 2°C per almeno 6 ore, con un intervallo massimo di trasferimento di 30 minuti tra gli estremi di temperatura. La sequenza viene ripetuta per 10 cicli, quindi il campione viene conservato per 24 ore a 20 ± 5°C. Le batterie di grandi dimensioni possono richiedere un periodo di permanenza più lungo, comunemente 12 ore, a seconda dell'interpretazione del test applicabile e delle dimensioni del campione. Questo è diverso da un test generale di ciclo termico ingegneristico, ma mostra perché la stabilità della camera e il controllo del periodo di permanenza sono importanti.
La velocità di rampa modifica il livello di stress. Un profilo a 1°C/min è più vicino a un cambiamento ambientale lento. Un profilo a 5°C/min, 10°C/min o 15°C/min è più adatto per cicli termici rapidi o screening accelerato. Il tempo di permanenza deve essere sufficientemente lungo affinché la temperatura interna del modulo batteria si avvicini al target, non solo l'aria della camera.
Il numero di cicli dipende dall'obiettivo. Un confronto iniziale di progetto può utilizzare da 20 a 50 cicli. La validazione dell'affidabilità può richiedere più cicli, specialmente quando il test è combinato con controlli elettrici prima, durante e dopo il ciclo.
I migliori test di ciclo termico per moduli batteria raccolgono più della sola temperatura della camera. Misurazioni utili includono tensione del modulo, tensione dei gruppi di celle, temperatura superficiale, letture dei sensori BMS, resistenza di isolamento, resistenza dei connettori e deformazione visibile.
Un passacavo aiuta i tecnici a instradare i cavi esterni senza aprire lo sportello. La Camera di Ciclo Termico LIB include un foro di test standard da Φ50mm per connessioni di cavi esterni o alimentazione, consentendo il monitoraggio in tempo reale delle prestazioni del campione mentre la camera rimane controllata.
Una camera termica è spesso più preziosa quando il campione "funziona" ancora ma mostra segni premonitori. Questi segni aiutano i team a correggere un progetto o un processo prima che il problema diventi costoso.
I giunti saldati e le busbar trasportano correnti elevate in uno spazio compatto. Il riscaldamento e il raffreddamento ripetuti possono creare piccoli movimenti all'interfaccia di connessione. Dopo il ciclo, una saldatura debole può mostrare una resistenza maggiore, riscaldamento localizzato o cricche visibili. In un modulo ad alta corrente, questo non è un problema di poco conto. Una cattiva connessione può diventare una fonte di calore e ridurre l'affidabilità a lungo termine del pacco.
Guarnizioni e materiali isolanti subiscono ripetute espansioni e contrazioni. Le basse temperature possono indurire alcuni polimeri, mentre le alte temperature possono ammorbidirli o accelerarne l'invecchiamento. Gli alloggiamenti dei moduli possono anche mostrare deformazioni se lo spessore del materiale, i punti di fissaggio o le tensioni interne non sono ben bilanciati.
Una camera di test per batterie aiuta a rivelare se il modulo mantiene le prestazioni di isolamento, la qualità di tenuta e l'allineamento meccanico dopo ripetute esposizioni a cicli di alta e bassa temperatura.
Le letture BMS devono rimanere affidabili in condizioni di temperatura variabile. Un sensore di temperatura che deriva dopo cicli ripetuti può influenzare la logica di gestione termica. I connettori possono anche allentarsi o mostrare contatti intermittenti quando plastiche, terminali e cavi si espandono a velocità diverse.
Per i test termici delle batterie EV, questi guasti sono spesso più importanti dei danni visibili. Un modulo può apparire invariato dall'esterno ma mostrare comunque un comportamento elettrico instabile.
Prodotti Consigliati |
|
|
Il ciclo termico e lo shock termico sono correlati, ma non sono lo stesso test. Una Camera di Ciclo Termico cambia la temperatura a una velocità controllata all'interno di un unico vano di lavoro. È adatta per il ciclo termico dei mod
