Oggi i prodotti elettronici sono al centro di quasi tutti i settori-automotive, aerospaziale, elettronica di consumo, telecomunicazioni, energia e dispositivi medici. Questi prodotti sono tenuti a eseguire in modo affidabile sotto una vasta gamma di condizioni ambientali, inclusa l'esposizione a temperature estreme, transizioni termiche rapide e stress termico prolungato.
Per soddisfare questi desideri, i produttori devono validare i loro prodotti attraverso test ambientali rigorosi-doveCamera di prova ad alta bassa temperaturaGioca un ruolo centrale.
A differenza dei sistemi meccanici che possono andare a ruba visibilmente o audibly, i sistemi elettronici spesso soffiano una degradazione silenziosa prima del guasto. I circuiti interni, i microchip, le interconnessioni e i giunti di saldatura all'interno dei dispositivi possono essere tutti in modo significativo da:
Espansione e contrazione termica:Che porta alla fatica ed alla rottura finale di giunti di saldatura o tracce di PCB.
Cambi di proprietà dielettriche:Causa di interferenze del segnale o perdita di funzione.
Rischi di condensazione:Soprattutto quando si sposta da ambienti freddi a caldi, che porta a corrosione o cortocircuito.
Deriva dei componenti:La temperatura può incidere sui valori di resistori, condensatori e sensori, con un comportamento irregolare o un malfunzionamento.
Gli estremi di temperatura sono tra le più comuni rischi ambientali i volti elettronici durante il loro ciclo di vita-dalla produzione e spedizione alla distribuzione in ambienti reali.

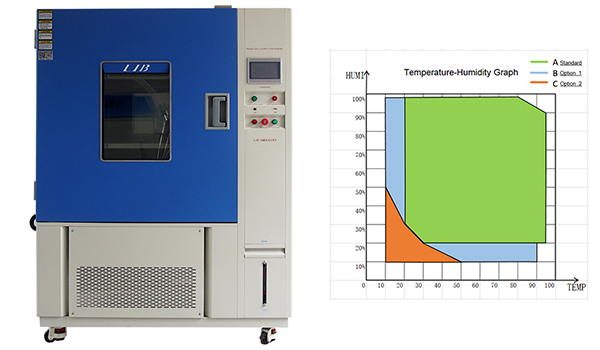

Una camera di prova ad alta bassa temperatura è progettata per simulare condizioni ambientali estreme in un ambiente di laboratorio controllato e ripetibile. Con controller programmabili avanzati, gli ingegneri possono definire profili di temperatura specifici, tempi di attesa, tariffe di rampa e parametri di test ciclici per valutare come un prodotto risponde nel tempo e in tutte le condizioni.
Ampio intervallo di temperatura: da-70 °C,-40 ℃,-20 ℃ a 150 °C, Che coprono gli standard di test internazionali comuni.
Controllo preciso: precisione della temperatura± 0.5 °CE uniformità entro± 2.0 °CPer garantire risultati affidabili.
Ciclismo programmabile: simulare i cambi di temperatura diurni, i cicli di avvio e le condizioni di trasporto.
Registrazione dati: monitoraggio e registro dati in tempo reale per la generazione di post-analisi e report.
La camera di prova ad alta bassa temperatura LIB incorpora sistemi di controllo PLC touch-screen, interfacce dati USB ed Ethernet e robuste strutture isolanti per fornire prestazioni stabili, anche durante i test a lungo termine.
Per chiarire meglio l'aspetto pratico dei test ad alta bassa temperatura, esammina una custodia del mondo reale: la convalida termica di un sistema di telecamere per la retromarcia di grado automobilistico.
Sfondo del progetto:
Un fornitore automobilistico ha richiesto la verifica di una telecamera per la retromarcia basata su CMOS progettata per funzionare attraverso un'ampia gamma di temperature-dai rigidi inverni del nord al calore del deserto. Il sistema ha incluso un modulo fotocamera, custodia protettiva, PCB e obiettivo.
Intervallo di temperatura:-40 °C a 85 °C
Tasso di rampa:3 °C/min
Conteggio ciclo:100 cicli in 10 giorni
Valuta l'essenza meccanica dell'obiettivo e dell'alloggiamento durante l'espansione e la contrazione.
osservare la degradazione della qualità dell'immagine agli estremi di temperatura.
Controlla la condensazione o l'appannamento interno dopo i cambi di temperatura rapidi.
Monitora la stabilità del segnale elettrico dal sensore di immagine e dal circuito stampato.
Conforme agli standard automobilistici standard ISO 16750-4 e AEC-Q100
Il test ha evidenziatoDistorsione dell'immagine intermittente inferiore a-30 °C a causa del restringimento dell'obiettivo e del disallineamento del pin del connettore. Il problema è stato risolto con le modifiche alla selezione dei materiali e ricondizionato con successo. Senza questo passaggio di convalida, il difetto potrebbe avere portato a un guasto diffuso nei climi freddi e a un potenziale richiamo del prodotto.
Le batterie agli ioni di litio utilizzate in smartphone, droni o veicoli elettrici sono altamente sensibili alla temperatura. Le camere LIB vengono utilizzate per simulare la ricarica, lo scarico e gli stati inattivi sia a freddo (-20 °C) che a calore (60 °C) per valutare i rischi di fuga termica e le prestazioni di invecchiamento.Camere di prova della batteria, Dotato di un sistema antideflagrante.
Telefoni cellulari, tablet e dispositivi indossabili sono spesso trasportate o utilizzati in condizioni meteorologiche estreme. Il test del ciclo di temperatura garantisce che gli schermi non si incrinano, gli adesivi non delaminate e la funzione dei sensori tattili dopo l'esposizione ripetuta a ambienti freddi e caldi.
L'elettronica di grado militare deve funzionare da-55 °C a terra a 85 °C in volo. Le camere LIB supportano test conformi al MIL-STD-810H e RTCA DO-160, simulando scenari termici a bassa pressione ad alta quota combinati con le vibrazioni.

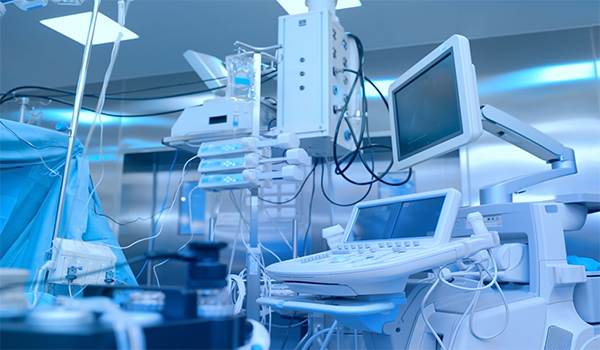

L'elettronica medica impiantabile o indossabile deve essere oggetto di test della temperatura per garantire la stabilità di letture diagnostiche o prestazioni di consegna di farmaci nel corpo umano o in condizioni ambientali variabili.
Il test ad alta bassa temperatura è spesso una parte obbligatoria della conformità e della certificazione. Le camere di LIB supportano un'ampia gamma di standard di test internazionali, tra cui:
IEC 60068-2-1 / IEC 60068-2-2: test ambientale per resistenza alle basse e alte temperature
MIL-STD-810H: standard militare degli stati uniti per test ambientali delle attrezzature
ISO 16750-4: veicoli stradali-condizioni ambientali e test per apparecchiature elettriche ed elettroniche
JEDEC JESD22-A104: ciclismo della temperatura per dispositivi a semiconduttore
Le camere di prova ad alta bassa temperatura LIB sono progettate per soddisfare questi standard in modo affidabile e ripetuto, rendili adatti sia ai laboratori di prova di certificazione che ai reparti QA in casa.
Come produttore leader di camere di prova ambientali, LIB porta oltre 16 anni di esperienza, ingegneria di precisione e un approccio centrico del cliente a ogni progetto
Prestazioni affidabili
Le camere di prova ambientali LIB sono costruite con sistemi di refrigerazione ad alta efficienza, interni SUS304 resistenti alla corrosione e componenti di livello industriale per una lunga durata.
Soluzioni su misura
Da piccole camere da banco per laboratori di ricerca e sviluppo a camere di prova walk-in per assemblaggi completi, LIB offre dimensioni personalizzabili, intervalli di temperatura e sistemi di controllo per soddisfare qualsiasi requisito di test.
Fiducia globale
L'attrezzatura di prova LIB è affidabile dai produttori di elettronica, oem automobilistici, università, istituti di ricerca e aziende aerospaziali acroSs più di 60 paesi.
Supporto dedicato
Forniamo non solo macchine, ma un servizio end-to-end: consulenza di test, progettazione della camera, installazione, supporto per il monitoraggio remoto e servizi di calibrazione.
I prodotti elettronici affrontano un'ampia gamma di problemi ambientali nel loro ciclo di vita. Senza una completa convalida in condizioni di alta e bassa temperatura, anche la tecnologia più avanzata può andare a ruba sul campo. Una camera di prova ad alta bassa temperatura garantisce che questi prodotti possono sopravvivere, funzionare e crescere in condizioni reali.
Contattaci oggi per parlare delle tue esigenze di test della temperatura o richiedi un preventivo personalizzatoInquiry@libtestchamber.com.
