Gli assemblaggi elettronici funzionano in ambienti con condizioni di cambio rapido. I pavimenti di fabbrica esperienza con cambi di temperatura rapidi e luoghi tropicali all'aperto aggiungono più problemi. I pcb e i sistemi elettronici affrontano i problemi di umidità quotidiana.Camera di umidità della temperaturaIl test dell'elettronica riproduce le condizioni reali ben prima della spedizione dei prodotti. Simula i cicli di umidità e temperatura del mondo reale all'interno di uno spazio controllato, consente agli ingegneri di rilevare la condensa, i problemi del punto di rugiada e i falsi guasti che potrebbero passare innotati. Questo articolo spiega perché l'umidità è una grande sfida per l'elettronica, come il test di condensazione del PCB può andare storto e quali pratiche della camera riducono gli errori e costruiscono la fiducia nell'affidabilità del prodotto.

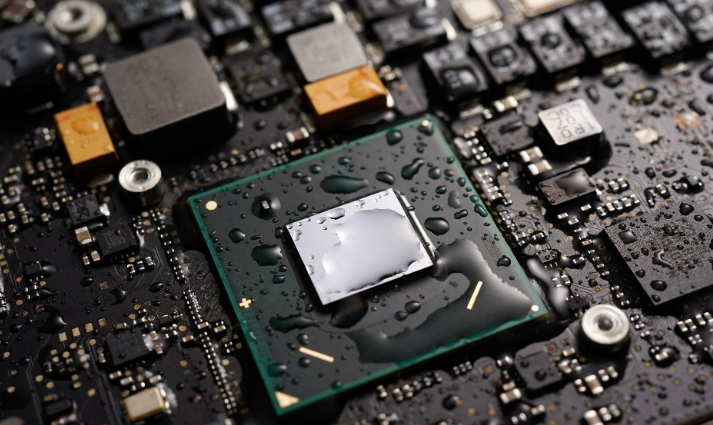

L'umidità colpisce direttamente l'elettronica. Il vapore acqueo si trasforma in liquido quando la temperatura dell'aria cade sotto il punto di rugiada. Su un circuito popolato, questo liquido può creare ponti tra conduttori, aumentando correnti di dispersione, corrosione e guasti a breve termine.Cicli rapidi caldi-freddi o secchi-umidiIn una camera amplifica questi rischi.
Ad esempio, un test che aumenta la temperatura a85 °C con 85%L'umidità relativa può produrre condensa durante il raffreddamento se il punto di rugiada non è controllato. Anche se le parti passano dopo i cicli, la breve condensazione può interfacce antistress, allentare la resistenza di isolamento e creare difetti nascosti. I test di condensazione del PCB possono così produrre guasti ingannevoli, spesso causati più dal controllo della camera rispetto alla progettazione del prodotto.
Il punto di rugiada è la temperatura a cui l'aria diventa saturata e forma liquida. Camera d'aria a85% di umidità relativaE35 °CHa un punto di rugiada vicino29 °C. Se la temperatura si abbassa sotto questo punto, si forma condensa quando l'aria e le superfici si soddisfano.
I test di umidità PCB Standard utilizzano spesso altalene di temperatura giornaliere, cicli di avvio o lunghi ak per controllare l'equilibrio dell'umidità. Senza un forte controllo del punto di rugiada, il flusso d'aria irregolare o le tasche dell'aria possono far raggiungere prima le parti del punto di rugiada, leading to surface condensing first in corners, aree da incasso e componenti ad alta massa termica.
Se il punto di rugiada non è gestito in modo adeguato, l'umidità può rimanere sulle superfici anche dopo le gocce di umidità relativa. Gli ingegneri possono cancellare le correnti di dispersione irregolari o le scorie isolanti per progettare i difetti, quando la semplice condensazione è la vera causa. Le impostazioni della camera adeguate possono prevenire completamente questo.
In una camera di prova dell'umidità del PCB, Non tutti i guasti sono uguali. Alcuni falsi positivi comuni vengono spesso. Possono trainare le squadre se la configurazione della camera non è corretta.
L'umidità crea strati sottili di film conduttivo su superfici isolanti. Durante un test, un'goccia di resistenza di isolamento può essere simile a un vero difetto di design. Ma può invertire completamente una volta che l'umidità si asciuga.
Una pellicola sottile di acqua può ponte due reti chiuse su una scheda. Questo crea un corto intermittente. Nei sistemi con ampie tolleranza operative, può sembrare un errore grave. Ma nessun danno permanente.
L'umidità a sinistra sulle maschere di saldatura o intorno ai perni dei componenti accelera all'ossidazione che è facile da vedere. Questo può nutrire i team di prodotti. Ma la costruzione potrebbe sopravvivere alle normali esposizioni sul campo senza problemi.
Questi problemi vanno a ruba quando i sistemi di controllo della camera attraversano il punto di rugiada troppo lontano o non perdono le tariffe di rampa. Le tasche di umidità oscillanti rendono alcune sezioni di un campione wetter rispetto ad altre. Questo porta a risultati incoerenti su schede che sono esattamente le stesse.

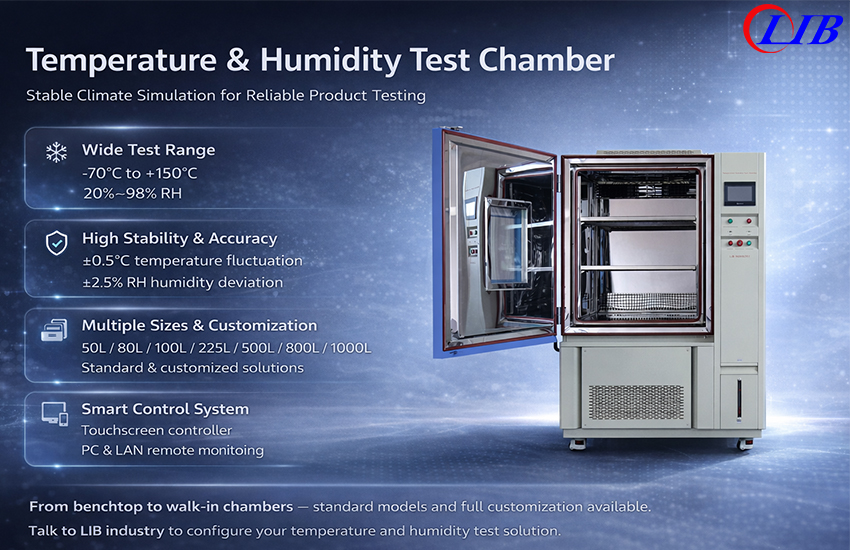

Camere di temperatura e umiditàCostruito per i test elettronici utilizza diverse soluzioni di controllo intelligente. Questi programmi riducono i rischi di condensazione durante il test del PCB. La configurazione corretta fa una grande differenza.
Modello | TH-100 | TH-225 | TH-500 | TH-1000 |
Volume interno | 100L | 225L | 500L | 1000L |
Intervallo di temperatura | A : -20 ℃ ~ + 150 ℃ B : -40 ℃ ~ + 150 ℃ C: -70 ℃ ~ + 150 ℃ | |||
Oscillazione della temperatura | ± 0.5 ℃ | |||
Deviazione della temperatura | ± 2.0 ℃ | |||
Gamma di umidità | 20% ~ 98% RH | |||
Deviazione dell'umidità | ± 2.5% RH | |||
Tasso di raffreddamento | 1 ℃ / min | |||
Tasso di riscaldamento | 3 ℃ / min | |||
Controller | Controller touch screen LCD a colori programmabile, collegamento PC, interfaccia LAN per telecomando | |||
Materiale interno | Acciaio inossidabile SUS304 | |||
Camere con sensori fini e loop di feedback rapido mantengono le condizioni target più costanti rispetto ai timer di base. Il controllo stretto ferma i setpoint di umidità di overshooting. Questo mantiene le transizioni del punto di rugiada stabili e facili da previsioni.
I bruse cambiamenti di temperatura o umidità aumentano la possibilità di gocce di umidità. Una camera ben impostata rallenta la rampa verso l'alto e la rampa verso il basso. Questo consente all'aria e alle superfici di stare vicino all'equilibrio e tagliare la condensa.
Anche la diffusione di calore e umidità è molto importante. Il flusso d'aria Non uniforme crea tasche dove il punto di rugiada viene incrociato troppo presto. Camere con motivi di circolazione calibrati fissano questo problema e mantengono tutto uniforme.
Tronchi continui di temperatura, umidità e punto di rugiada calcolo lascia che le squadre collegino i guasti per correggere gli eventi ambientali. Questa visione chiara separa i punti deboli del vero design dagli artefatti dell'ambiente di prova.
Utilizzando questi impostazioni insieme, i team di elettronica possono trust che un errore in un test di umidità della temperatura mostra davvero il comportamento del prodotto. Non proviene dalla configurazione del test.
Buoni controlli a camera sono solo una parte del successo. Come viene preparato e utilizzato un test influenza anche la precisione dei risultati. I passaggi intelligenti prima e durante il test rendono tutto migliore.
L'umidità bloccata negli strati interni e nei componenti funziona in modo diverso dall'umidità superficiale. Le schede di Pre-condizionamento in condizioni ambientali stabili prima del test rendono il contenuto di umidità uniforme e facile da previsioni.
Ogni volta che si apre una porta della camera, l'aria normale del laboratorio rompe il profilo di prova. Questo può creare condensa a breve termine, specialmente vicino alla zona di tenuta della porta. Una buona pianificazione riduce le aperture non necessarie e mantiene le condizioni stabili.
L'esecuzione dello stesso profilo su schede fittizie o campioni di riferimento aiuta a individuare se i problemi di umidità si ripetono o si legano a caratteristiche di progettazione specifiche. Se le correnti di dispersione spuntano solo su una corsa di progettazione, il problema si trova nel campione e non nel controllo della camera.
Assemblaggi pesanti con scudi metallici o dissipatori di calore di grandi dimensioni prendono o donano calore più lentamente rispetto alle tavole sottili. La regolazione delle tariffe della rampa per adattarsi a questa massa termica aiuta l'intero campione a raggiungere le condizioni target allo stesso ritmo.
I laboratori esperti creano profili che abbinano saldamente le condizioni di campo. Non usano solo i preimpostazioni della camera di base. Questi profili personalizzati tagliano falsi positivi e scolpiscono le modalità di errore reali che contano.
La raccolta della camera di temperatura e umidità corretta significa guardare più di una dimensione e un costo. Gli ingegneri e i manager di laboratorio devono controllare diversi punti chiave per garantire che la camera si adatta alle loro esigenze.
|
|
Scegli le camere che mantengono l'umidità relativa e la temperatura con un cambiamento molto piccolo. Piccoli alti e bassi possono spingere le condizioni oltre il punto di rugiada senza avvertimento.
Una camera più grande può sembrare più flessibile all'inizio. Ma le unità da banco più piccole spesso danno più anche la circolazione dell'aria per piccole tavole. Abbina le dimensioni ai normali lotti di campioni invece di pianificare solo per le esigenze future.
Le camere moderne includono sistemi dati integrati. Il potere di esportare i tronchi timbrati nel tempo di umidità, temperatura e punto di rugiada calcolo rende i rapporti di risoluzione dei problemi e conformità molto più facili.
Le camere durano per molti anni come attrezzature importanti. I fornitori che offrono una calibrazione rapida, pezzi di ricambio e laboratori di assistenza alla formazione mantengono il test valido per molto tempo.
I produttori forniscono molte impostazioni diverse. Il fattore più importante è abbinare gli obiettivi del test alle capacità della camera, specialmente per il controllo del punto di rugiada e la riduzione del rischio di umidità.
Industria della simulazione ambientale Xi'an LIBHa ottenuto un nome forte per fornire soluzioni solide per camera di umidità della temperatura. Tali soluzioni si adattano all'elettronica e ai test sui PCB. Con decadi di lavoro in apparecchiature di prova ambientale, LIB offre prodotti che mescolano il controllo esatto con un semplice uso quotidiano.
Le camere di LIB utilizzano sensori accurati e sistemi di controllo costanti che soddisfano le rigide esigenze dell'industria elettronica. Ingegneri che desiderano controllare i disegni contro i guasti legati all'umidità guadagno da profili personalizzati e monitoraggio in tempo reale durante ogni test.
Oltre l'hardware, LIB offre ai clienti scelte di servizio complete. Questi includono aiuto con l'installazione, il supporto di calibrazione e la consulenza sulle applicazioni. Questo ampio supporto consente ai team di test di costruire profili che abbinano le condizioni del mondo reale. Aiuta anche a leggere i risultati con piena fiducia. Sia in un laboratorio di sviluppo del prodotto, area di garanzia della qualità o checkpoint di produzione, le soluzioni di LIB consentono agli utenti di trovare problemi legati all'umidità in modo precoce e affidabile.
Un test elettronico della camera di umidità della temperatura mette i circuiti in un ambiente impostato. Qui, la temperatura e l'umidità relativa cambiano per copiare le condizioni del mondo reale. Questo tipo di test aiuta a trovare i guasti legati all'umidità presto mentre i prodotti sono ancora in laboratorio.
Il controllo della camera di umidità del punto di rugiada garantisce che le superfici dell'aria e del bordo non incrociano i punti di umidità della chiave troppo velocemente. Utilizzando il collegamento tra umidità, temperatura e punto di rugiada, taglia la formazione di condensa. Questo porta a testare i risultati di cui le squadre possono contare di più.
I segni comuni includono gocce rapide nella resistenza di isolamento. I cortocircuito intermittente vengono visionati quando la camera si raffredda. Le superfici ossidate si mostrano intorno ai cavi dei componenti. Se questi si verificano con i normali cambi del punto di rugiada, spesso puntano alla condensa dell'umidità invece dei difetti di progettazione.
Sì, il test di condensazione del PCB ben progettato può accelerare lo stress dell'umidità e mostrare i possibili guasti a lungo termine come la corrosione o la delaminazione. Il punto principale è mantenere i profili di umidità controllati che abbinano le condizioni di campo attesa.
Prima i profili della camera di revisione. Assicurati che i calcoli del punto di rugiada siano accurati. Controlla le tariffe della rampa next. Verifica anche il flusso d'aria uniforme. A volte i guasti apparenti si collegano al modo in cui le condizioni sono state applicate e non al design della scheda stesso.
