IEC 60068-2-2 e MIL-STD-810H Standard
I velivoli a pilotaggio remoto (UAV) e i droni commerciali operano in fusoliere compatte e chiuse in fibra di carbonio o plastica con un flusso d'aria naturale limitato. Durante il funzionamento, il calore interno generato dai motori brushless ad alta corrente, dalle batterie ai polimeri di litio, dalle unità di elaborazione centrale e dagli stadi di potenza degli Electronic Speed Controller (ESC) ad alta frequenza si accumula rapidamente. In ambienti caldi o con esposizione solare diretta, le temperature interne della fusoliera possono facilmente superare i 70°C - 85°C.
Sotto stress termico severo, l'elettronica dei droni manifesta modalità di guasto distinte: i flight controller subiscono deriva del bias dei sensori IMU e reset del processore; gli ESC vanno incontro a spegnimento termico dei MOSFET o squilibrio della corrente di fase; e i gimbal delle fotocamere soffrono di rumore del sensore d'immagine, sfocatura dell'obiettivo ed errori di mantenimento del motore.
Per eliminare gli incidenti sul campo e garantire l'affidabilità delle missioni, i team di ingegneri eseguono test accelerati di calore secco all'interno di unaCamera per test di calore secco. Questa guida descrive in dettaglio la fisica del degrado termico attraverso i sottoassiemi critici dei droni, gli standard di qualificazione internazionali (IEC 60068-2-2, MIL-STD-810H, RTCA DO-160G), i flussi di lavoro di esecuzione dei test e le soluzioni chiavi in mano di LIB Industry.
I diversi sottoassiemi dei droni generano e reagiscono al calore in modi unici. La valutazione dell'affidabilità dei droni richiede strumentazione specifica per componente, carico elettrico e monitoraggio diagnostico.
Sottoassieme |
Sorgente di calore primaria |
Rischio termico chiave |
Flight Controller (FC) |
Calore di elaborazione CPU |
Deriva del sensore IMU |
Electronic Speed Controller (ESC) |
Commutazione MOSFET ad alta frequenza |
Correnti di fase elevate (30A – 120A+) |
Fotocamera e gimbal ottico |
Autoriscaldamento del sensore, alloggiamento chiuso |
Rumore di corrente di buio, spostamento della messa a fuoco dell'obiettivo, deriva/errore di mantenimento del motore del gimbal |
I flight controller integrano giroscopi e accelerometri a sistemi microelettromeccanici (MEMS) (IMU), microcontrollori (MCU), regolatori di tensione e sensori di pressione barometrica.
• Deriva del bias del sensore: L'aumento delle temperature provoca l'espansione termica nelle strutture MEMS, creando spostamenti dell'uscita a velocità zero (deriva del g-bias e deriva del giroscopio) che portano a perdita di altitudine o assetto nel volo autonomo.
• Instabilità del processore e del regolatore: Le temperature elevate aumentano il rumore termico nei regolatori a bassa caduta di tensione (LDO) e attivano il throttling termico della CPU o i reset del watchdog, causando la perdita totale del controllo durante il volo.
Gli ESC convertono la potenza CC della batteria in segnali di pilotaggio CA trifase per motori brushless tramite modulazione di larghezza di impulso (PWM) ad alta frequenza.

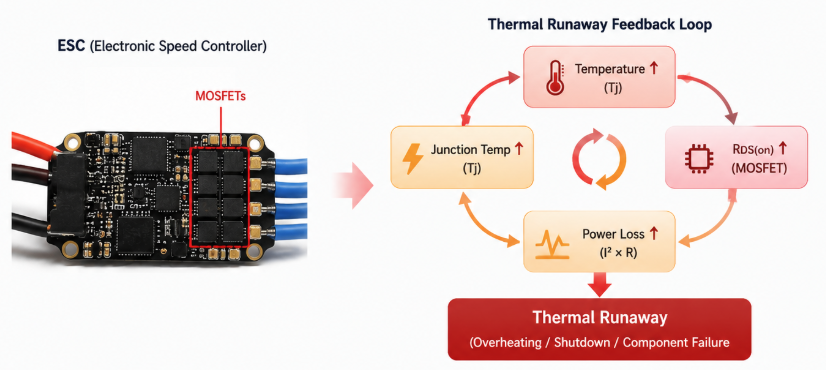

• Perdite di commutazione e fuga termica: La resistenza interna del MOSFET (RDS(on)) aumenta proporzionalmente con la temperatura di giunzione Tj:
RDS(on)(Tj) = RDS(on)(25°C) × [1 + α × (Tj − 25°C)]
Dove α è il coefficiente di temperatura positivo del silicio. All'aumentare di Tj, RDS(on) aumenta, incrementando la perdita di potenza per conduzione (Ploss = I2phase × RDS(on)) e innescando fuga termica, rifusione della saldatura o spegnimento termico prematuro.
• Rumore di corrente di buio del sensore d'immagine CMOS: La corrente di dispersione del sensore raddoppia circa ogni 6°C - 8°C di aumento della temperatura, generando rumore a pattern fisso, pixel caldi e perdita di fotogrammi.
• Sfocatura dell'obiettivo: L'espansione termica dei barilotti compositi dell'obiettivo sposta la spaziatura degli elementi ottici, degradando la nitidezza dell'immagine.
• Errore di mantenimento del motore del gimbal: Le temperature elevate alterano la resistenza degli avvolgimenti del motore, facendo scattare la protezione termica del driver o riducendo la coppia di stabilizzazione.
Assieme del componente |
Agente di stress termico primario |
Meccanismo di guasto fisico |
Metrica diagnostica |
Flight Controller |
Dissipazione del calore della CPU e temperatura ambiente della fusoliera |
Deriva del bias IMU MEMS, reset del watchdog MCU, rumore LDO |
Stabilità dell'uscita di assetto, temporizzazione del loop, ripple di tensione |
Electronic Speed Controller |
Commutazione ad alta corrente (I2R) e accumulo termico |
Fuga termica dei MOSFET, squilibrio di fase, fatica della saldatura |
Bilanciamento della corrente di fase, temperatura di commutazione (Tj), intervento della protezione |
Modulo fotocamera |
Autoriscaldamento del sensore e alloggiamento chiuso |
Aumento della corrente di buio CMOS, spostamento della messa a fuoco dell'obiettivo |
Perdita di fotogrammi, rapporto segnale/rumore dell'immagine (SNR), MTF di messa a fuoco |
Gimbal a 3 assi |
Riscaldamento del driver del motore e carico di stabilizzazione continuo |
Aumento della resistenza degli avvolgimenti, spegnimento termico del driver |
Errore di mantenimento (gradi), assorbimento di corrente del motore, velocità di deriva |
La scelta dello standard corretto dipende dal fatto che l'assieme del drone sia un componente commerciale, un sistema aeronautico civile aviotrasportato o un UAV militare.
Standard |
Ambito |
Temperature tipiche |
IEC 60068-2-2 |
Commerciale e industriale generico |
Preferite: +55°C, +70°C, +85°C |
MIL-STD-810H Metodo 501.7 |
UAV militari e della difesa personalizzati |
Caldo base (A2) / Caldo secco (A1) |
RTCA DO-160G Sezione 4 |
Qualificazione ambientale per apparecchiature aeronautiche civili |
+55°C, +70°C, +85°C |
• Metodo di prova: Valuta campioni non dissipanti calore (Prova Bb) e dissipanti calore (Prova Bd/Be) in condizioni di alimentazione o non alimentazione.
• Temperature chiave: +55°C, +70°C, +85°C, +100°C e +125°C.
• Limite della velocità di rampa: La velocità di variazione della temperatura non deve superare 1 K/min (media su ≤5 min) per evitare shock termici indesiderati.
• Procedura I (Immagazzinamento): Valuta l'integrità strutturale e la sopravvivenza dei materiali a temperature di stoccaggio elevate (fino a +71°C per il clima caldo secco A1) per un minimo di sette cicli diurni di 24 ore.
• Procedura II (Funzionamento): Valuta le prestazioni in condizione di alimentazione alle temperature operative di picco (+32°C a +49°C ambiente, o temperature indotte della fusoliera più elevate fino a +71°C) per almeno tre cicli operativi di 24 ore.
• Limite della velocità di rampa: Velocità di riscaldamento massima limitata a 3°C/min.
Standard/Protocollo |
Area di interesse |
Intervallo di temperatura |
Durata di esposizione |
Parametri chiave e limiti di rampa |
IEC 60068-2-2 |
Elettronica commerciale e industriale |
da +30°C a +125°C |
2h, 16h, 72h, 96h, 168h |
Velocità di variazione ≤1 K/min; validazione operativa alimentata |
MIL-STD-810H (501.7) |
Sistemi UAV militari e industriali |
da +33°C a +71°C (Indotta) |
da 3 a 7 cicli diurni di 24 ore |
Stoccaggio e funzionamento multi-ciclo; velocità di variazione ≤3°C/min |
RTCA DO-160G (Sez. 4) |
Apparecchiature aeronautiche civili |
+55°C, +70°C, +85°C |
3h (Breve termine) / 2h (Funzionamento) |
La definizione della categoria stabilisce i limiti operativi superiori e di sopravvivenza a terra |
MIL-STD-202-108 |
Test di vita dei componenti |
da +70°C a +150°C (±2°C) |
da 96h a oltre 1.000h |
Screening di endurance a lunga durata per circuiti integrati discreti e MOSFET |
Una sequenza di test strutturata garantisce che i guasti registrati derivino dallo stress termico controllato piuttosto che da una manipolazione impropria o da interferenze dei cavi.
1. Ispezione pre-test e calibrazione elettrica di riferimento
2. Strumentazione dei componenti (posizionamento delle termocoppie e cablaggio)
3. Configurazione della porta di passaggio sigillata (instradamento dell'alimentazione e dei dati)
4. Rampa termica controllata da programma (≤1 K/min a ≤3°C/min)
5. Sosta isotermica ed esecuzione a pieno carico elettrico
6. Registrazione telemetrica in tempo reale (tensione, corrente, IMU, video)
7. Recupero controllato e controllo visivo/funzionale post-test
1. Strumentazione e montaggio: Fissare termocoppie di tipo K calibrate direttamente ai componenti ad alto calore (pacchetto MCU, dissipatore del MOSFET, regolatore LDO e alloggiamento del sensore CMOS). Montare i componenti su supporti a bassa conduttività termica in orientamenti rappresentativi.
2. Instradamento dei cavi e sigillatura del passaggio: Far passare i cavi di alimentazione ad alta corrente e le interfacce dati ad alta velocità (bus CAN, UART, MIPI, HDMI) attraverso la porta di accesso sigillata in silicone della camera. Tenere gli alimentatori CC e i computer di registrazione all'esterno della camera.
3. Stabilizzazione termica e sosta: Portare la temperatura della camera al setpoint target (ad es., +70°C o +85°C). Avviare il timer di sosta ufficiale solo dopo che i sensori interni dei componenti indicano l'equilibrio termico (ΔT < 1°C ogni 15 minuti).
4. Criteri di superamento/fallimento dei componenti: vedere la tabella sottostante.
Sottoassieme |
Criteri di superamento |
Criteri di fallimento |
Flight Controller |
Nessun riavvio/scatto del watchdog dell'MCU; bias del giroscopio IMU entro ±0,5°/s; jitter di temporizzazione del loop < 5% |
Qualsiasi reset della CPU, telemetria corrotta o divergenza dell'assetto |
Electronic Speed Controller |
Squilibrio della corrente di fase < 3%; nessun intervento termico precoce a pieno carico elettrico |
Cortocircuito del MOSFET, fusione del connettore, intervento della protezione termica |
Fotocamera e gimbal |
Nessuna perdita di fotogrammi al bitrate target; errore di stabilizzazione del gimbal < 0,02°; MTF di messa a fuoco mantenuto |
Perdita del flusso video, superamento del rumore dell'immagine, perdita di coppia del motore del gimbal |
La scelta della giusta configurazione della camera per calore secco dipende dalle dimensioni del campione, dalla dissipazione termica totale, dai requisiti delle porte per cavi e dalle velocità di rampa desiderate.
Camera da banco / compatta (50L – 225L) |
Camera a portata / alta capacità (500L – 1000L) |
Test di R&S su singoli FC, ESC e moduli fotocamera. Ingombro ridotto per l'elettronica. |
Test dell'intera fusoliera del drone. Test in lotti di più ESC. Carichi ad alta dissipazione di potenza. |
Parametro di selezione |
Camera compatta da banco per calore secco |
Camera di test a portata ad alta capacità |
Volume interno |
da 50 a 225 litri |
da 500 a oltre 1.000 litri |
Campione di test target |
Schede FC discrete, singoli ESC, moduli fotocamera |
Fusoliere multirotore complete, grandi array ESC trifase |
Intervallo di temperatura |
Da ambiente +10°C a +150°C (o da -20°C/-40°C a +150°C) |
da -70°C a +150°C |
Fluttuazione di temperatura |
±0,5°C |
±0,5°C |
Velocità di rampa di riscaldamento |
3,0°C/min |
da 3,0°C/min a 5,0°C/min |
Diametro della porta di accesso |
Porta standard in silicone da 50 mm |
Doppia porta personalizzabile da 50 mm / 100 mm |
Portata del ripiano |
30 kg per ripiano |
Ripiano per carichi pesanti da 100 kg |
La selezione di apparecchiature di test ambientali ad alta precisione richiede un partner produttivo esperto in grado di fornire supporto tecnico personalizzato.
Fondata nel 2009, Xi'an LIB Environmental Simulation Industry è un progettista, produttore e fornitore globale specializzato di camere per test ambientali, al servizio di clienti in oltre 56 paesi. LIB fornisce soluzioni di test chiavi in mano complete: dalla pianificazione iniziale dello spazio di laboratorio e l'ingegneria personalizzata dei passaggi, alla consegna, installazione, formazione dell'operatore e calibrazione.
• Gamma di prodotti completa: LIB progetta camere per calore secco, camere di test per temperatura/umidità, sistemi di shock termico, apparecchiature per l'ingresso di polvere/acqua e camere ambientali walk-in.
• Garanzia di qualità pre-consegna: Le camere completate vengono sottoposte a un rigoroso funzionamento continuo di 72 ore e a un processo di calibrazione multi-punto prima della spedizione.
• Supporto leader del settore: Tutti i sistemi LIB includono una garanzia completa di 3 anni e supporto tecnico e assistenza a vita.
|
|
|
|
|
| Camera di lavoro robusta | Foro per cavo | Sensore di temperatura e umidità | Controller PID |

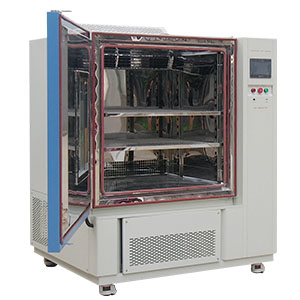

Le camere di test per alta temperatura e calore secco serie TR di LIB sono studiate su misura per la qualifica dell'elettronica:
• Controllo della temperatura ad alta precisione: Elementi riscaldanti con nucleo in nichel-cromo abbinati a sistemi di circolazione forzata dell'aria mantengono la fluttuazione di temperatura entro ±0,5°C e la deviazione spaziale entro ±2,0°C.
• Porte di passaggio cavi personalizzabili: Porte standard da 50 mm (o optional da 100 mm / 150 mm) dotate di tappi morbidi in silicone consentono il passaggio agevole di conduttori di alimentazione ad alta corrente e cavi di comunicazione ad alta frequenza.
• PLC con touchscreen programmabile: Controller intelligente con touchscreen a colori da 7 pollici supporta programmi di temperatura a più fasi, tracciamento dei trend in tempo reale, registrazione dati Ethernet/USB e allarmi di sicurezza automatici.
• Protezioni di sicurezza complete: Interruttori di spegnimento per sovratemperatura integrati, protezione dall'inversione di fase, interruttori di dispersione di corrente e interblocchi di arresto di emergenza esterni garantiscono test alimentati sicuri e di lunga durata.
Un importante produttore di droni commerciali industriali ha riscontrato reset sporadici del flight controller e interruzioni della telemetria video della fotocamera durante i voli di sorveglianza in condizioni desertiche ad alta temperatura (>45°C ambiente).
LIB Industry ha progettato su misura e installato una camera per test di calore secco TR-500 (500L) dotata di doppie porte di passaggio cavi da 100 mm, supporti di montaggio speciali non conduttivi e capacità di registrazione dati continua.
1. Consegna in loco e allineamento della posizione nel laboratorio R&S UAV
2. Integrazione dell'alimentazione della struttura e calibrazione dei sensori termici
3. Esecuzione del test operativo personalizzato IEC 60068-2-2 e DO-160G a +70°C
4. Formazione pratica per gli ingegneri di test sull'automazione PLC e le esportazioni
5. Approvazione finale e attivazione della garanzia di 3 anni
Alimentando il flight controller, il gimbal della fotocamera e gli ESC da 80A a pieno carico a +70°C all'interno della camera LIB, gli ingegneri hanno identificato una saturazione termica localizzata su un regolatore LDO interno (temperatura di giunzione >115°C). Il produttore ha riprogettato il percorso del dissipatore di calore nella fusoliera, eliminando i reset sul campo prima della produzione di massa.
"La camera per calore secco e le porte per cavi personalizzate di LIB ci hanno permesso di isolare un difetto critico del regolatore termico nel nostro flight controller prima del lancio commerciale completo. La stabilità della temperatura e l'interfaccia di registrazione dati hanno reso la verifica della conformità senza sforzo." |
Per supportare la qualifica ambientale completa dei droni—dallo stress termico all'umidità, allo shock termico e alle vibrazioni—LIB Industry offre un portafoglio di apparecchiature di test ambientali complementari:
Serie di apparecchiature |
Funzione di qualifica principale |
Standard applicabili |
Campione di test ideale |
|
|
Screening operativo e di stoccaggio ad alta temperatura |
IEC 60068-2-2, MIL-STD-810H 501.7 |
Flight controller, ESC, gimbal per fotocamere |
|
|
Ciclaggio termico e di umidità combinato |
IEC 60068-2-30, MIL-STD-810H 507.6 |
PCB con rivestimento conforme, moduli telemetrici |
Espansione termica rapida e fatica da stress |
MIL-STD-883 Metodo 1010, JESD22-A104 |
Circuiti integrati a montaggio superficiale, giunzioni di saldatura, stadi di potenza |
|
|
|
Test termico su scala industriale della fusoliera |
RTCA DO-160G, profili OEM personalizzati |
Piattaforme UAV complete, componenti per grandi lotti |
D1: A quale temperatura dovrebbero essere testati i flight controller e gli ESC dei droni?
L'elettronica dei droni commerciali standard viene tipicamente testata a +55°C - +70°C per la qualifica operativa e fino a +85°C per lo stoccaggio ad alta temperatura o lo screening estremo della fusoliera. Fare sempre riferimento alle schede tecniche del produttore dei componenti e ai profili di volo target.
D2: È possibile alimentare in sicurezza un ESC a pieno carico elettrico all'interno di una camera per calore secco?
Sì. Il test dell'ESC alimentato richiede l'instradamento dei cavi di alimentazione CC e di controllo attraverso una porta di accesso per cavi sigillata verso alimentatori esterni e banchi di carico. Durante il test devono essere attivi gli interblocchi di spegnimento dell'alimentazione di emergenza e i limiti di sicurezza per sovratemperatura.
D3: Come si misura la deriva termica del flight controller durante un test di calore secco?
Montare il flight controller su un supporto fisso e isolato dalle vibrazioni all'interno della camera. Collegare l'uscita telemetrica a un computer esterno e registrare continuamente le uscite grezze del giroscopio/accelerometro MEMS, le stime dell'assetto, la temporizzazione del loop dell'MCU e le tensioni dei rail di alimentazione durante la rampa termica e la sosta.
D4: Perché si preferisce una camera per calore secco rispetto a una camera per umidità per i test iniziali ad alta temperatura?
Il test di calore secco isola le modalità di guasto puramente termiche—come la fuga termica dei semiconduttori, la rifusione della saldatura e la deriva del bias del sensore—senza introdurre variabili di condensa dell'umidità, rendendo l'analisi della causa principale più semplice durante le prime fasi di R&S.
Il test accelerato di calore secco è essenziale per scoprire i difetti elettronici prima che provochino costosi guasti sul campo e incidenti ai droni. La partnership con LIB Industry garantisce l'accesso a camere ambientali precise, ingegneria personalizzata dei passaggi e un supporto affidabile a lungo termine.
Contattate oggi stesso LIB Industry per parlare con uno specialista di test ambientali, richiedere schede tecniche o ricevere un preventivo personalizzato su misura per il vostro programma di qualifica dei droni.
