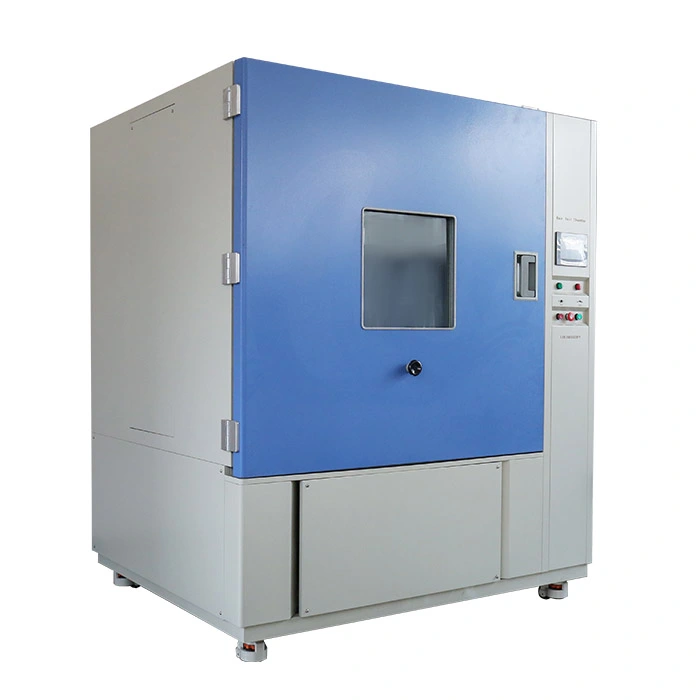

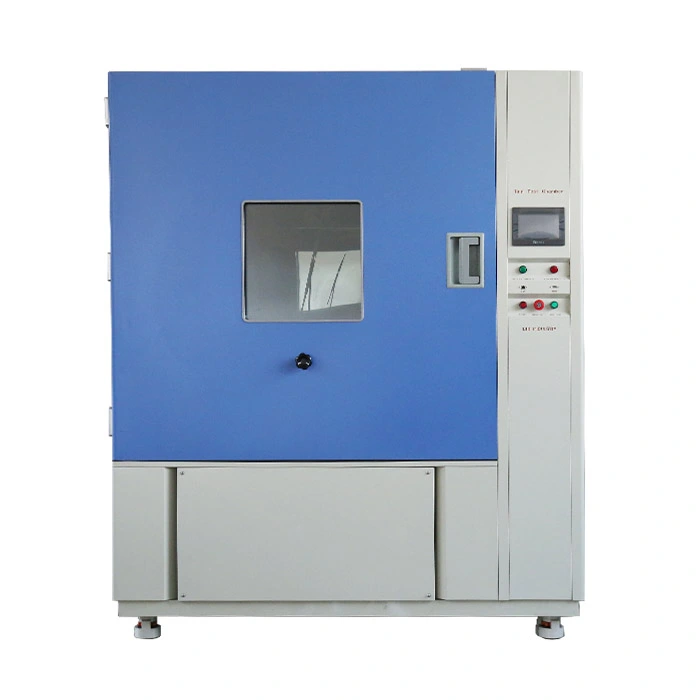

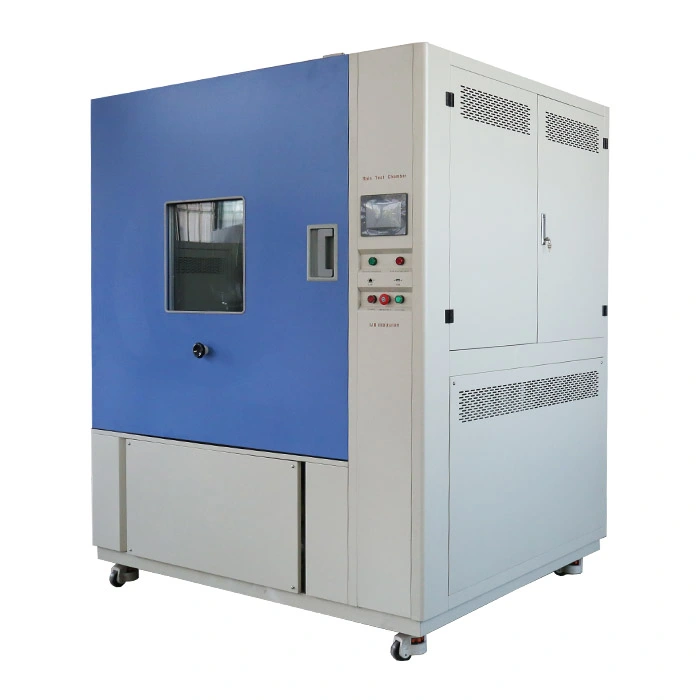

Apparecchiature per test IPX4

Name: Apparecchiature per test IPX4
Brand: Xi'an LIB Environmental Simulation Industry

Apparecchiatura di prova IPX4 conforme alle norme IEC 60529, ISO 20653 e altre, utilizzata per testare la resistenza all'acqua del prodotto, simula pioggia, spruzzi d'acqua e altre gocce d'acqua attraverso l'oscillazione del tubo oscillante, in modo che l'acqua colpisca il prodotto testato da diverse angolazioni.

Il raggio di oscillazione è opzionale: 400mm/600mm/800mm. L'apparecchiatura di prova IPX4 può eseguire test IPX3 e IPX4.

Modello: R-800C, R-1200C

Standard: GJB 150.8-86, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX3, IPX4

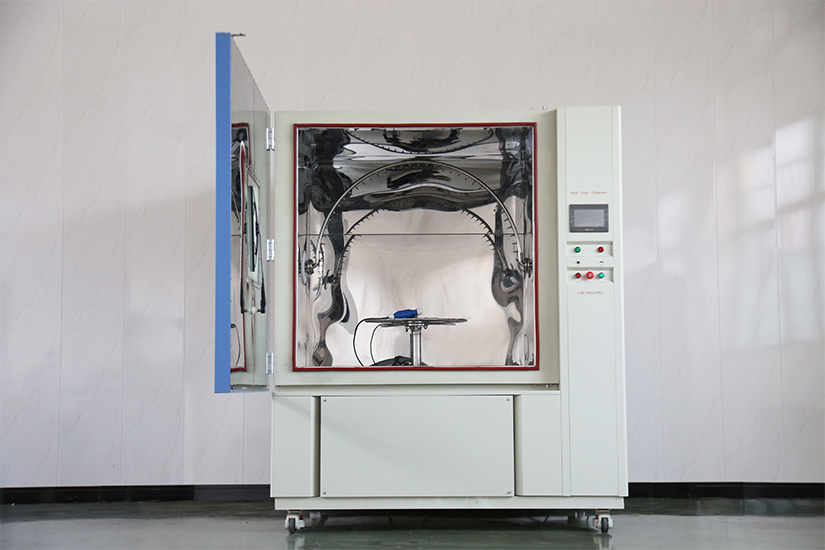

Apparecchiatura per test di spruzzo d'acqua IPX4 secondo lo standard IEC 60529

Caratteristiche e Vantaggi dell'Apparecchiatura di Prova IPX4

1. L'involucro è in lamiera d'acciaio A3, la superficie è verniciata a spruzzo, esteticamente gradevole e resistente al vapore acqueo; la camera interna e il piatto girevole sono realizzati in lamiera di acciaio inossidabile SUS304, che non arrugginisce facilmente.

2. Iloscillatingraggio del tubo può essere selezionato, 400 mm, 600 mm, ecc. Il diametro dei fori di gocciolamento è disponibile in ø0,4 mm, ø0,8 mm, l'angolo dell'ugello è di 180° e iloscillatingangolo è di 350° e altri parametri possono essere regolati in modo flessibile in base alle specifiche esigenze di prova.

3. L'apparecchiatura è dotata di serbatoio dell'acqua, può realizzare la circolazione automatica dell'acqua, alto grado di automazione, facile funzionamento, può completare rapidamente il processo di prova, migliorare l'efficienza del test.

4. Ampiamente utilizzato per test di impermeabilità su prodotti elettronici, apparecchiature di comunicazione, elettrodomestici, componenti automobilistici, lampade e altri prodotti, per soddisfare le esigenze di prova di diversi settori e campi.

Specifiche dell'Apparecchiatura di Prova IPX4

Modello	R-800C	R-1200C
Dimensioni interne (mm)	900950950	130013501370
Dimensioni esterne (mm)	118014201920	154018202200
Volume utile (L)	810	2400
Raggio del tubo oscillante	400mm	600mm
Diametro del foro di spruzzatura	φ0.4mm
Distanza tra i fori	50 mm
Angolo di oscillazione del tubo oscillante	0 ~ ±180° (Regolabile)
Velocità di rotazione del piatto girevole	1r/min (Velocità regolabile)
Controllo pressione dell'acqua	Flussometro
Controller	Controller touch screen LCD a colori programmabile, connessione Ethernet
Sistema di alimentazione dell'acqua	Serbatoio dell'acqua, pompa booster, alimentazione automatica dell'acqua, sistema di purificazione dell'acqua
Dispositivi di sicurezza	Protezione da sovratemperatura; Protezione da sovracorrente; Protezione da mancanza d'acqua; Protezione da dispersioni verso terra; Protezione della sequenza delle fasi
Materiale esterno	Lamiera d'acciaio con rivestimento protettivo
Materiale interno	SUS304 stainless steel
Finestra di osservazione	Doppio vetro isolante con tergicristallo

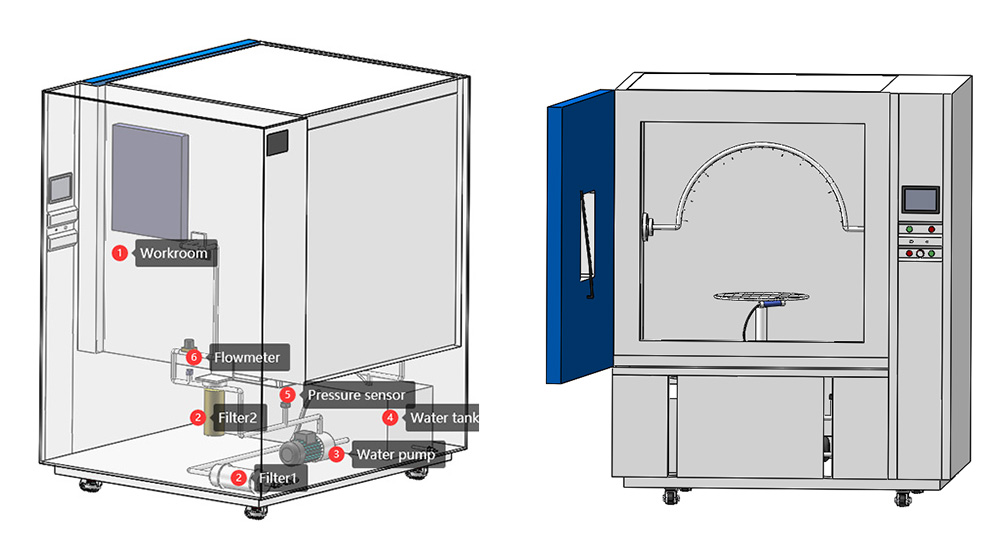

Configurazione dell'Apparecchiatura di Prova IPX4

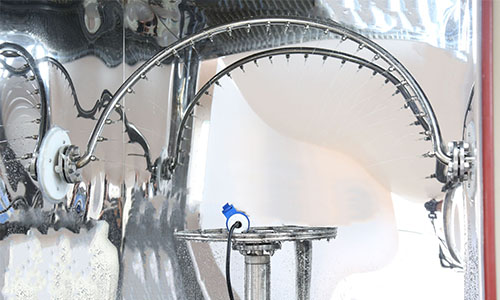

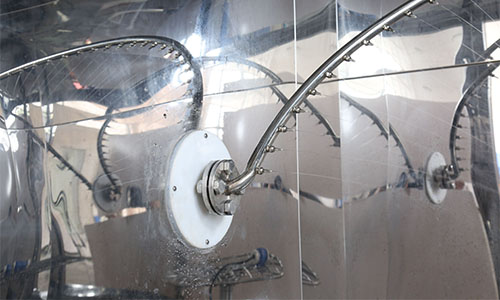

① Camera di lavoro	La camera interna e il piatto girevole sono realizzati in lamiera di acciaio inossidabile SUS304 per prevenire la ruggine. The oscillatingLe specifiche del raggio del tubo sono R200 mm, R400 mm, R600 mm, ecc. Il diametro interno del tubo oscillante è φ15 mm per garantire un flusso d'acqua stabile. La dimensione del foro di soffiaggio è di 0,4 mm di diametro, ed è possibile selezionare un foro di soffiaggio da 0,8 mm. L'angolo dell'ugello di spruzzatura è di 120° durante il test IPX3 e di 180° durante il test IPX4. L'ugello adotta una struttura smontabile per facilitare la pulizia o la sostituzione, e parte dell'ugello è anche dotata di una sfera per facilitare la regolazione dell'angolo di spruzzatura. Dotato di finestra trasparente e illuminazione a LED per una facile osservazione delle condizioni di prova.

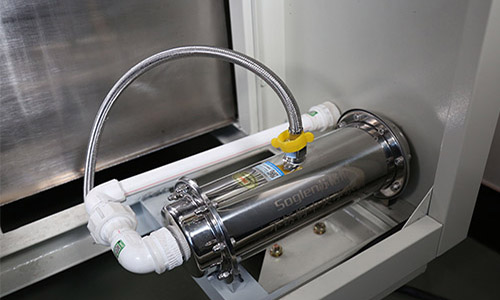

② Filtro	Il filtro standard ad alta precisione può filtrare efficacemente le impurità di 0,03 mm, evitando che ostruiscano il foro di soffiaggio, e l'elemento filtrante viene cambiato una volta all'anno.
③ Serbatoio dell'acqua	Adotta il metodo dell'acqua a circolazione, dotato di sensore di livello del liquido, che può controllare automaticamente l'ingresso dell'acqua e dispone di un sistema di rilevamento e protezione per il livello dell'acqua basso.

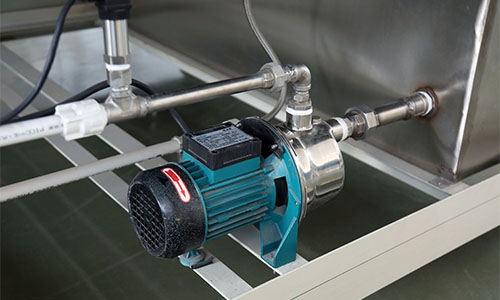

④ Pompa dell'acqua	Un componente chiave per fornire la potenza del getto d'acqua, la pompa può raggiungere una portata di 2,6 l/min ±5 durante i test IPX4. Con funzione di controllo automatico dell'acqua.

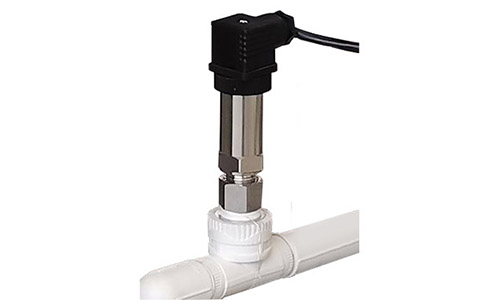

⑤ Sensore di pressione	Utilizzato per monitorare la pressione di spruzzatura dell'acqua in tempo reale per garantire che sia entro l'intervallo richiesto dal test IPX4, assicurando l'accuratezza e l'affidabilità dei risultati del test.

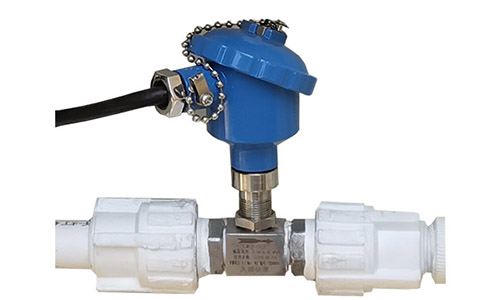

⑥ Flussometro	La portata per IPX3 deve raggiungere 1,8 L/min ±5, e la portata per IPX4 deve raggiungere 2,6 L/min ±5.
