I connettori automobilistici vivono in luoghi in cui l'acqua non arriva delicatamente. Un connettore vicino al vano motore, pacco batteria, passaruota, sensore paraurti o imbracatura sottoscocca può far fronte A spray caldo, sporco stradale, detersivo, sale e lavaggio A pressione A distanza ravvicinata. Un sigillo che resiste alla pioggia o all'immersione corta può ancora perdere quando un getto stretto colpisce l'ingresso del cavo ad alta pressione.
Questo è il motivo per il test del connettore automobilistico IP6K9K è ampiamente utilizzato per le parti esposte al lavaggio a pressione e al servizio su strade difficili. Controlla se custodie per connettori, guarnizioni, gusci posteriori, pressacavi e cavità terminali possono resistere sia a getti d'acqua forti che a spruzzo ad alta temperatura e ad alta pressione.
IP67 e IP69K sono spesso oggetto di discussione insieme, ma non riflettono la stessa tendenza. IP67 è un test di immersione. Controlla se un contenitore può resistere all'ingresso dell'acqua quando è sommerso in condizioni di profondità e tempo definite. Questo è utile per pozzanghere, allagamenti o esposizione all'acqua corta.
Le condizioni di prova del connettore IP69K sono diverse. Simulano l'esposizione del test a cacciata ad alta pressione, dove l'acqua calda colpisce il connettore da una gamma stretta. Il test è grave perché pressione, calore, angolo di impatto e esposizione rotante tutti attaccano il sistema di tenuta contemporaneamente.
Valutazione del Test | Esposizione principale | Tipica condizione di prova | Cosa rivela? |
IP67 | Immersione temporanea | Immersione in acqua sotto profondità e durata definiti | Sigillatura statica contro l'acqua in piedi |
IPX6K | Potente getto d'acqua | 1000 kPa, 75 L/min ± 5%, 6.3mm ugello, 2.5-3 m di distanza | Resistenza a forti spruzzi e spruzzi stradali |
IPX9K | Spray ad alta pressione caldo | 80-100 bar, 80 °C ± 5 °C, 14-16 L/min, 100-150mm di distanza | Resistenza al lavaggio a pressione e pulizia a getto di vapore |
Test di immersione |
Test di spruzzo ad alta pressione |
Un connettore può pass immersion e fail under hot spray. Il motivo è semplice: carichi ad immersione il sigillo lentamente; Il lavaggio a pressione colpisce i punti deboli con la forza.
I guasti del connettore dopo il lavaggio di solito iniziano a piccole modifiche all'interfaccia. Il percorso di perdita può essere un pressacavo, una cucitura dell'alloggiamento, un'area di chiusura, un sigillo mal seduto o uno spazio capillare lungo l'isolamento del filo.
L'acqua calda aumenta il rischio. A circa 80 °C, le guarnizioni in elastomero si ammorbidiscono, si espandono in plastica e l'aria bloccata all'interno del connettore possono cambiare la pressione. Quando il getto si sposta sul viso del connettore, l'acqua può essere guidata in un gap che non perde durante la pioggia. Dopo il raffreddamento, un leggero effetto sottovuoto può tirare l'umidità più in profondità nella cavità.
Le modalità di guasto comuni includono:
Sigilli in silicone gonfi o spostamento dopo spray caldo ripetuto.
Monitoraggio dell'acqua lungo le voci del cavo o i fasci di cavi intrecciati.
* Micro-spazi intorno all'alloggiamento saldature, coperture e finestre con chiusura a scatto.
Resistenza di isolamento ridotta dopo che l'umidità raggiunge i terminali.
La corrosione dopo il detersivo, il sale o la griglia stradale rimane all'interno del connettore.
Per sensori a bassa tensione, una piccola perdita può favorire la deriva del segnale. Per connettori EV ad alta tensione, l'ingresso dell'acqua può attivare i guasti di isolamento, le chiusure di sicurezza o il lavoro diagnostico costoso.
Un test ripetibile richiede più di una pompa e un ugello di spruzzo. Pressione, flusso, temperatura, distanza, rotazione e angolo di spruzzatura devono rimanere entro la gamma richiesta.Attrezzatura ad alta pressione LIB IP6K9KÈ costruito sia per i test di ingresso dell'acqua IPX6K che IPX9K, così gli ingegneri possono testare getti d'acqua forti e la pulizia ad alta pressione calda in un sistema controllato.

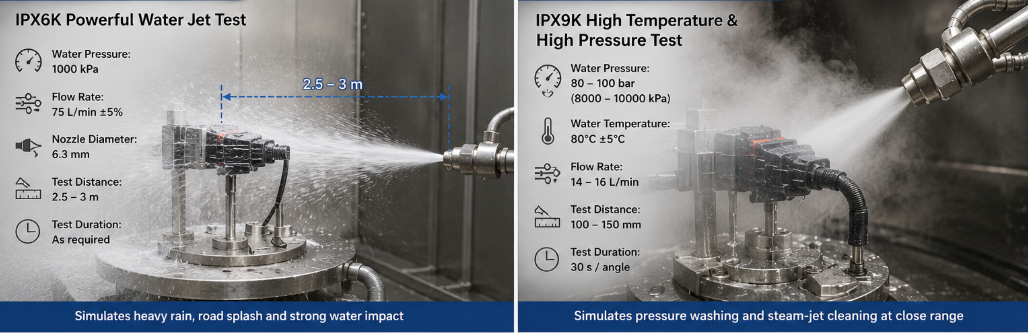

Per il test IPX6K, il connettore è esposto a un potente getto d'acqua con un ugello da 6.3mm. Una configurazione tipica utilizza una pressione dell'acqua di 1000 kPa, una portata di 75 L/min ± 5% e una distanza di spruzzo tra 2.5 m e 3 m. Questo riproduce spruzzi stradali pesanti, spray detergente e impatto idrico sulle aree del cablaggio esterno.
Questo test è utile prima di IPX9K perché mostra se il design del sigillo di base può resistere all'acqua ad alto flusso da una pratica distanza di servizio.
PerTest IPX9K, Il getto d'acqua diventa più caldo, più vicino e molto più aggressivo. La condizione di prova utilizza 8000-10000 kPa, pari a 8-10 MPa o 80-100 bar. La portata è 14-16 L/min. La temperatura dell'acqua è comunemente 80 °C ± 5 °C.
Questa combinazione attacca il connettore in due modi. La pressione cerca di spingere l'acqua attraverso il più piccolo gap. Il calore cambia il comportamento della plastica e della gomma intorno alla linea di tenuta. Un connettore che supera questo test ha prove più forti per l'affidabilità del lavaggio A pressione nel servizio di veicoli reali.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(2).png")
Lo spray IPX9K viene applicato a quattro angoli: 0 °, 30 °, 60 ° e 90 °. Ogni posizione viene spruzzata per 30 secondi, dando un tempo di spruzzo totale di 120 secondi. La distanza dell'ugello è normalmente di 100-150mm dalla superficie di prova, mentre la piattaforma ruota a circa 5 ± 1 rpm.
Questo conta per i connettori perché il vero washdown non colpisce solo la faccia anteriore. Il getto può colpire lateralmente, sotto il chiavistello, intorno allo stivale o direttamente nell'uscita del cavo.
Testare entrambi i livelli in una camera aiuta a mantenere pulito il flusso di lavoro. Gli ingegneri possono eseguire IPX6K per controllare la resistenza del getto ad alto flusso, quindi passare a IPX9K per spray ad alta pressione caldo senza spostare il progetto in un impianto di perforazione separato. Controllo stabile degli ugelli, regolazione della pressione, riscaldamento dell'acqua, circolazione, filtrazione e programmi automatizzati riducono la possibilità di variazione di prova tra i lotti.

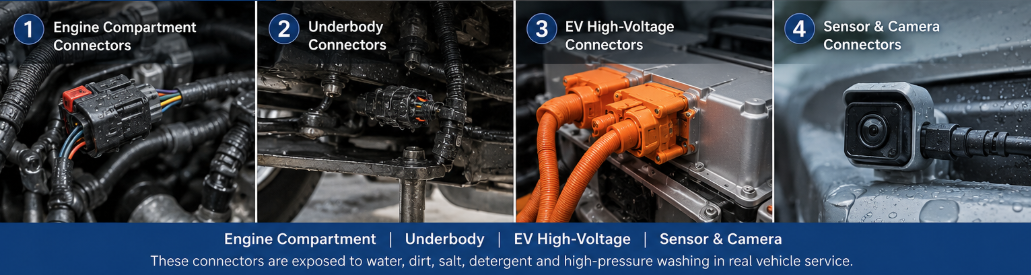

Non tutti i connettori su un veicolo affronta lo stesso rischio di discesa. La necessità di test del connettore ISO 20653 aumenta in modo netto quando il connettore viene montato in una zona bagnata, sporca, calda o esposta.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(1).png")
I connettori del vano motore possono far fronte all'acqua calda dopo la pulizia del servizio. Heat cycling guarnizioni di già in età, il test del connettore impermeabile IP69K fornisce dati utili sul fatto che il sigillo si tiene ancora quando lo spray caldo raggiunge l'alloggiamento.
I connettori sottoscocca raccolgono fango, sale, polvere di ghiaia e residui di detersivo. Una idropulitrice spesso mira direttamente A tali aree. I test di tenuta del connettore del telaio devono garantire una stretta attenzione al guscio posteriore, alla presa del cavo e alla direzione di montaggio.
I test impermeabili del connettore ad alta tensione EV richiedono un'ispezione accurata dopo l'esposizione a spruzzo. Anche l'umidità minore all'interno del connettore può incidere sulla resistenza di isolamento. Il test IPX9K è prezioso per le interfacce del pacco batteria, i connettori correlati alla ricarica, i cablaggi dell'azionamento del motore e il routing ad alta tensione sottoscocca.
Radar, fotocamera, sensore di parcheggio e connettori di illuminazione sono spesso montati vicino a paraurti o finiture esterne. Le parti possono spruzzare direttamente il viso a distanza ravvicinata durante il lavaggio dell'auto. Un test di lavaggio A pressione aiuta A trovare le perdite prima che il ritorno sul campo abbia inizio.
Il test impermeabile del connettore del cablaggio dovrebbe includere la condizione di assemblaggio completo, non solo il corpo del connettore in plastica. Raggio di curvatura del filo, la posizione del fascette, la compressione della guarnizione e il boot fit possono cambiare tutti il percorso di perdita.
Un buon rapporto di prova dovrebbe mostrare più di pass o fail. Dovrebbe registrare le condizioni di prova, orientamento del campione, stato elettrico, metodo di ispezione e risultati post-test.
Prima del test, controlla la superficie della guarnizione, i segni di compressione, le sbavature, il flash e la sede della guarnizione. Dopo il test, apri il connettore solo secondo il metodo di ispezione accettato. Cerca goccioline, tracce di umidità, scolorimento o acqua intrappolate vicino alla cavità del terminale.
L'ingresso del cavo è uno dei punti deboli più comuni. Ispezionare la guarnizione del filo, il morsetto del guscio posteriore, il passacavo e il giunto dell'alloggiamento. I piccoli spazi vuoti possono essere percorsi di perdita quando il getto da 80 a 100 bar è rivolto lateralmente.
I controlli elettrici Post-test includono spesso resistenza al contatto, resistenza all'isolamento, rigidità dielettrica e controlli del segnale funzionali. Per connettori del sensore alimentati, gli ingegneri possono anche eseguire il test IPX9K in uno stato collegato per vedere se il sistema segnala guasti interdentali durante l'impatto dello spruzzo.
La ripetizione dipende dalle impostazioni stabili. Un rapporto pratico dovrebbe includere:
Pressione dell'acqua: 8000-10000 kPa per IPX9K.
Temperatura dell'acqua: 80 °C ± 5 °C.
Portata: 14-16 L/min.
Distanza di spruzzo: 100-150mm.
Angoli di spruzzatura: 0 °, 30 °, 60 ° e 90 °.
Tempo di esposizione: 30 secondi ad ogni angolo.
Velocità della piattaforma: circa 5 ± 1 rpm.
Questi numeri rendono il risultato utile per le recensioni di progettazione, l'approvazione del fornitore e gli audit di qualità.
 |  |
I laboratori di test dei connettori hanno bisogno di condizioni di prova stabili, funzionamento semplice e registrazioni affidabili. LIBAttrezzatura ad alta pressione IP6K9KSupporta sia i test di spruzzatura a getto d'acqua grave che a pressione calda, dando ai team automobilistici un modo pratico per validare la sigillatura del connettore prima del lancio del veicolo.
Il sistema supporta le modalità IPX6K e IPX9K in un'unità. Per progetti di connettori, questo consente di risparmiare spazio sul pavimento e riduce la necessità di spostare i campioni tra diverse macchine. Un laboratorio può testare la resistenza agli schizzi stradali e la resistenza al lavaggio A pressione in un processo collegato.
I risultati del test del connettore IP69K accurati contano sulla distanza dell'ugello, sull'angolo di spruzzo, sulla pressione e sul tempo. I programmi controllati aiutano l'operatore a mantenere ogni test coerente, specialmente quando testano diverse varianti di connettori o si confronta le modifiche alla progettazione dei sigilli.
Una progettazione della circolazione e della filtrazione dell'acqua aiuta A mantenere le prestazioni dello spruzzo stabili durante i test ripetuti. Questo è utile per i laboratori che eseguono connettori, sensori, lampade, moduli di controllo e assemblaggi di cablaggio in un programma regolare.
Il controllo automatizzato supporta pressione ripetibile, flusso, riscaldamento, rotazione e temporizzazione. Per i team di ingegneria, questo riduce gli errori manuali e rende i record di test più facili da confronta tra i lotti di campioni.
Industria della simulazione ambientale Xi'an LIBProduce camere di prova ambientali per test automobilistici, elettronici, aerospaziali, di difesa, medici, telecomunicazioni, batterie e materiali. La sua gamma di prodotti copre camere di temperatura e umidità, camere di corrosione, camere IP di polvere e acqua, camere di agenti atmosferici, camere walk-in e sistemi di test personalizzati.
Come fornitore di apparecchiature ad alta pressione IP6K9K, LIB fornisce apparecchiature per il test del connettore ISO 20653 e la relativa convalida dell'ingresso dell'acqua. L'azienda supporta la progettazione, la produzione, la consegna, l'installazione, la formazione, la calibrazione e il servizio post-vendita. Per le squadre che costruiscono la capacità di prova del connettore automobilistico, questo mix di attrezzature e servizi è prezioso perché la camera deve rimanere accurata dopo l'installazione, non solo durante l'approvazione in fabbrica.
Il lavaggio a pressione è un evento breve, ma può esporre un design del connettore debole in pochi secondi. Il test di immersione IP67 da solo non può mostrare come si muove un connettore quando l'acqua di 80 °C colpisce l'alloggiamento a 80-100 bar da 100-150mm di distanza.
Il test del connettore automobilistico IP6K9K offre agli ingegneri una visione più forte del vero rischio di discesa. Controlla la compressione della guarnizione, il design dell'ingresso del cavo, le fessure dell'alloggiamento, le aree di chiusura e il comportamento elettrico dopo lo spruzzo ad alta pressione caldo. Con LIBAttrezzatura ad alta pressione IP6K9K, I laboratori possono eseguire test IPX6K e IPX9K in condizioni controllate e prendere le scelte di tenuta prima che i guasti reach the vehicle.
Il miglior test è un test del connettore IPX9K o IP69K in condizioni legate all'iso 20653. Utilizza uno spruzzo d'acqua ad alta pressione caldo a 80-100 bar, 80 °C ± 5 °C, 14-16 L/min e quattro angoli di spruzzatura a breve distanza.
IP67 è utile per un'immersione temporanea, ma non è sufficiente per connettori esposti al lavaggio a pressione. IP69K controlla lo spray ad alta pressione caldo, che crea una diversa sfida di tenuta.
Sì. L'attrezzatura ad alta pressione LIB IP6K9K è progettata sia per il test a getto d'acqua resistente IPX6K che per il test a spruzzo ad alta temperatura e alta pressione IPX9K in un unico sistema.
Le parti comuni includono alloggiamenti del sensore, moduli della fotocamera, assemblaggi di illuminazione, unità di controllo, interfacce del pacco batteria, componenti correlati alla ricarica, elettronica sottoscocca e gruppi di cablaggio a cacciata diretta.
L'industria LIB fornisce una gamma completa di soluzioni di test ambientali, tra cuiCamere di prova della polvere IPPer IEC 60529 IP5X/IP6X,Sistemi di prova IP rain and water spray (IPX1-IPX9K), Camere di prova sabbia e polvere perSimulazione della polvere che soffia MIL-STD-810, ECamere di prova della temperatura e dell'umiditàPer test di affidabilità climatica.
