L'umidità relativa sembra semplice su un display, ma la calibrazione accurata del sensore RH non è semplice. Un piccolo errore nella precisione del sensore di umidità può incidere sullo stoccaggio farmaceutico, sul monitoraggio della camera bianca, sui test elettronici, sui laboratori di batterie, sul condizionamento dei materiali e sui record di qualità della produzione. Un sensore che legge 55% RH quando le condizioni reali sono 60% RH può sembrare innocuo in un ufficio. In un magazzino controllato, un laboratorio o un processo di test ambientale, che il gap può portare a scelte negative.
Una camera di calibrazione dell'umiditàOffre ai sensori RH un ambiente di calibrazione stabile, ripetibile e codificato. Invece di appoggiarsi all'aria aperta o a un singolo punto di umidità fisso, crea condizioni di temperatura e umidità controllate in un ampio intervallo operativo. Per le squadre che necessitano di calibrazione del sensore RH di routine, ispezione in arrivo, test di produzione o controllo di qualità in casa, la camera diventa lo spazio controllato dove le letture possono essere raffinate a uno standard di riferimento tracciabile.
Le letture RH sono fortemente legate alla temperatura, al flusso d'aria, al posizionamento del sensore, alla distribuzione del vapore acqueo e al tempo di stabilizzazione. Senza un ambiente controllato, anche un buon sensore di riferimento può non fornire utili dati di confronto.

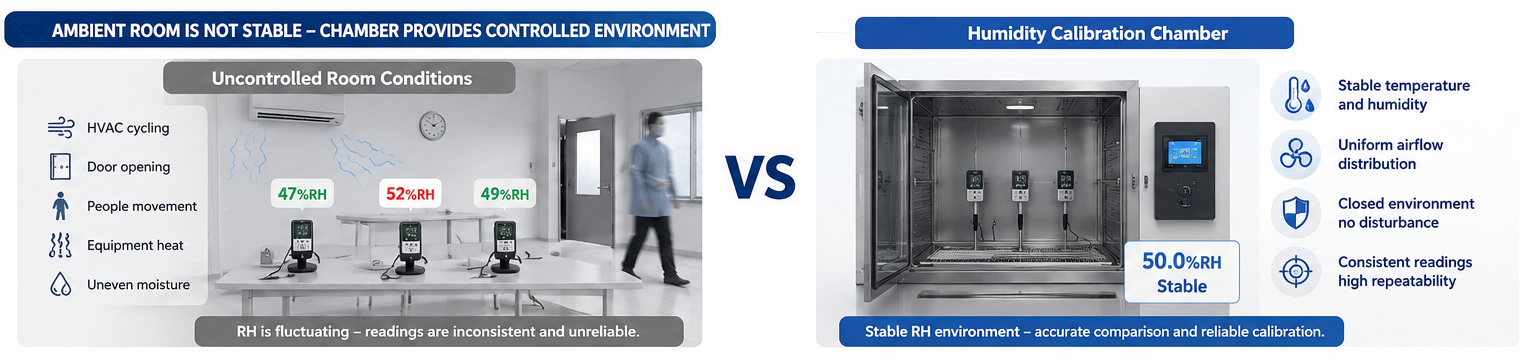

Una normale stanza di laboratorio cambia ogni minuto. Porte aperte. Cicli di aria condizionata. Gli operatori si muovono. L'attrezzatura libera il calore. Un sensore posizionato vicino A parete, sfiato, lampada o alimentatore può leggere in modo diverso da un sensore al centro della stanza.
Questo è il motivo per cui la calibrazione della stanza non controllata spesso crea dati dispersi. Un sensore può rispondere più velocemente di un altro. Un sensore capacitivo RH può ritardare dopo un cambio di passo. Una sonda con un filtro protettivo potrebbe aver bisogno di più tempo per risolvere. Quando l'ambiente stesso continua a muoversi, diventa difficile separare il vero errore del sensore dalla oscillazione della stanza.
Le soluzioni di sale saturato sono ampiamente utilizzate per la calibrazione dell'umidità relativa. ASTM E104 fornisce un metodo per la generazione di ambienti RH costanti in contenitori abbastanza piccoli, con applicazione dalla secchezza alla quasi saturazione da 0 °C a 50 °C, inclusa la calibrazione dell'igrometro. Indica anche che le soluzioni di sale saturate possono essere corrosive e che è necessario un controllo della temperatura di circa ± 0.1 ° c per realizzare valori RH generati entro circa ± 0.5% RH.
I valori a punto fisso possono essere precisi, ma sono limitate. Di solito sono di piccolo volume, impostazioni statiche. Possono non abbinare il flusso d'aria, il caricamento della camera, il routing dei cavi o il confronto multi-sensore necessari nella calibrazione del sensore RH industriale. Ad esempio, i valori comuni di sale saturato a 25 °C includono circa il 32.78% RH per cloruro di magnesio, 57.57% RH per bromuro di sodio e 75.29% RH per cloruro di sodio, ciascuno con la propria affidabilità.
Metodo di calibrazione | Forza tipica | Limitazione principale |
Confronto ambiente ambiente | Veloce e basso costo | Stanza RH e temperatura sono fragili |
Punto fisso di sale saturato | Utili punti RH noti | Piccoli sistemi chiusi, sali corrosivi, flusso di lavoro più lento |
Camera di calibrazione dell'umidità | Ampia gamma RH, programmi ripetibili, caricamento multi-sensore | Richiede la selezione della camera, lo standard di riferimento e il controllo della procedura |
Una camera di calibrazione dell'umidità non sostituisce uno standard di riferimento. Crea la condizione controllata in cui il dispositivo sotto il test e lo standard di riferimento possono essere comparati in modo equo.
Il controllo stabile dell'umidità riduce l'ansia di calibrazioneDurante la calibrazione dell'umidità relativa, la camera è impostata su punti target come 30% RH, 50% RH, 75% RH o 90% RH. Una volta che il punto di set è stabile, lo strumento di riferimento e le letture di DUT vengono registrate contemporaneamente.
Questo metodo controllato riduce le fonti comuni di errore di calibrazione: aria della stanza alla deriva, cambi HVAC a breve termine, calore dell'operatore, sigillatura debole e distribuzione dell'umidità irregolare. È particolarmente utile per la calibrazione del lotto, dove è necessario raffinare dieci, venti o più sensori RH nelle stesse condizioni.
Il flusso d'aria della buona camera conta. I sensori vicino alla parete della camera, la porta o l'uscita dell'umidificatore non devono vedere una condizione diversa dai sensori al centro. Una camera con ventola interna e design del condotto dell'aria aiuta A distribuire la temperatura e l'umidità in modo più uniforme, riducendo la deviazione locale tra le posizioni. La camera di calibrazione dell'umidità di LIB è progettata con la distribuzione interna del flusso d'aria e l'isolamento della camera per supportare il controllo stabile dell'umidità.
L'umidità relativa è dipendente dalla temperatura. Allo stesso contenuto di vapore acqueo, una massa d'aria più calda mostra una lettura RH inferiore, mentre una massa d'aria più fresca mostra una lettura RH superiore. È per questo che la calibrazione del sensore RH non dovrebbe trattare l'umidità come unica variabile.
Ad esempio, un punto di calibrazione a 25 °C e 50% RH non è la stessa condizione pratica di 40 °C e 50% RH. Sensori utilizzati nelle sale di invecchiamento dell'elettronica, controlli in serra, interni automobilistici o camere di stabilità farmaceutica possono essere necessari controlli multipunto sia a punti di umidità che a temperatura.
IEC 60068-3-4 fornisce una guida per il test del calore umido e il funzionamento della camera. Nota che l'alta umidità combinata con una temperatura elevata crea stress sui prodotti e fornisce dettagli sul funzionamento della camera come l'utilizzo della conducibilità dell'acqua tra 5 micron/cm e 20 micron/cm a + 23 °C, pulizia delle parti della camera interna prima di testare ed evitare l'iniezione diretta dell'acqua nello spazio di lavoro.
Una buona camera di calibrazione dell'umiditàHa ancora bisogno di una procedura accurata. Il caricamento, le letture affrancate e il posizionamento di riferimento non corretto possono danneggiare il valore del risultato di calibrazione.
Lo standard di riferimento dovrebbe essere posizionato vicino alla zona di rilevamento DUT, non accanto alla parete della camera o direttamente nella presa del flusso d'aria. Se sono caricate più sonde, dovrebbe avere una distanza sufficiente per il movimento dell'aria. I fori del cavo devono essere sigillati dopo il cablaggio per ridurre le perdite.
Una sequenza comune è di passare da bassa dx ad alta RH: 30% RH, 50% RH, 75% RH, poi 90% RH. Questo riduce il rischio di condensazione su sensori, filtri e alloggiamenti. Quando è necessario un test di alta umidità, gli operatori devono prendersi cura del punto di rugiada ed evitare gocce di temperatura rapide che possono far formare l'acqua sulla superficie del sensore.
I sensori RH hanno bisogno di tempo per essere saldati. Un sensore nudo può stabilizzare più velocemente di una sonda con un filtro sinterizzato, un cappuccio protettivo o una custodia in plastica. Nella calibrazione della produzione, un tempo di immersione fisso dovrebbe essere inserito nella procedura. Ad esempio, dopo aver completato la stabilità della camera, una squadra può attesa da 20 a 40 minuti prima della registrazione dei dati, a seconda della costruzione del sensore e dell'insicurezza richiesta.
Il normale flusso di lavoro è semplice:
Set il punto di umidità e temperatura della camera.
In attesa che lo standard di riferimento e le letture DUT siano stabili.
Punto di set camera di registrazione, lettura di riferimento, lettura DUT, tempo e numero di serie.
Fornire il valore di correzione o il risultato pass/fail.
Ripeti a tutti i punti di umidità richiesti.
Per i record di calibrazione di alto valore, le letture grezze devono essere conservate piuttosto che scrivere solo "pass".
Gli errori di umidità non sono solo problemi di laboratorio. Si mostrano in stanze di stoccaggio, linee di produzione, camere climatica e sistemi di monitoraggio del campo.
I laboratori di calibrazione hanno bisogno di punti di calibrazione dell'umidità relativa ripetibili, strumenti di riferimento tracciabili e registrazioni chiare. I team di qualità In casa utilizzano una camera di calibrazione dell'umidità per controllare le sonde RH In arrivo, i lotti di produzione, i sensori di riparazione e i dispositivi di ritorno sul campo prima di riutilizzare.
I magazzini farmaceutici, le camere bianche e le aree di stabilità funzionano spesso all'interno di finestre RH definite. Se a room monitor drifts low, una vera escursione di umidità può essere persa. If it drifts high, il sito può studiare un falso allarme. La calibrazione accurata del sensore RH aiuta a mantenere i record ambientali credibile.
I laboratori elettronici utilizzano sensori RH per tracciare l'esposizione all'umidità durante i test PCB, connettore, batteria e rivestimento. I team di test automobilistici monitorano l'umidità durante il materiale interno, il modulo del sensore e la convalida dell'unità di controllo. Nei test ambientali, i sensori RH supportano test di calore umido dove sia la temperatura che l'umidità colpiscono perdite elettriche, corrosione, gonfiore e resistenza all'isolamento.
La camera destraNon è sempre il più grande o il più complesso. Dovrebbe abbinare la gamma del sensore, il carico di lavoro, il target di chiarezza e il metodo operativo giornaliero.
Se i sensori vengono utilizzati tra 30% RH e 80% RH, la camera dovrebbe coprire i punti con la stanza in entrambe le estremità. Se i sensori vengono utilizzati in ambienti di invecchiamento, stoccaggio o calore umido ad alta umidità, la copertura fino a 90% RH o superiore è utile. Una gamma di camere da 20% RH A 98% RH offre un'ampia copertura per la maggior parte dei lavori di calibrazione del sensore RH industriale.
Guarda oltre la gamma RH. Oscillazione della temperatura, deviazione della temperatura, sigillatura della camera, layout del flusso d'aria, metodo di umidificazione e qualità dell'acqua. Per la calibrazione del sensore, l'aria stabile intorno allo spessore conta più di una specifica ampia che non può essere tenuta sotto carico.
Un piccolo lotto di igrometri portatili potrebbe aver bisogno di una camera compatta. Una linea di produzione che controlla decine di trasmettitori può aver bisogno di più volume, ripiani, fori per cavi e spazio di fissaggio. Gli operatori devono lasciare abbastanza spazio intorno a ogni testa di rilevamento invece di riempire la camera come un armadio di stoccaggio.
Passaggi programmabili, connessione di rete, allarmi ed esportazione dati riducono il lavoro manuale. Le caratteristiche sono utili durante l'esecuzione di una calibrazione multipunto durante la notte o quando un tecnico deve gestire più camere e strumenti di riferimento.
Una pratica camera di calibrazione dell'umidità dovrebbe coprire i punti di calibrazione comuni, mantenere l'umidità stabile, consentire una stanza sufficiente per il caricamento del sensore e supportare i programmi ripetibili.
La camera di calibrazione dell'umidità LIB copre da 20% RH a 98% RH, che si adatta a molte routine di calibrazione del sensore RH dai controlli di stoccaggio a bassa umidità al monitoraggio ambientale ad alta umidità. Può essere impostato su punti di umidità fissi o cambi di umidità ciclici per diverse esigenze di calibrazione.
La deviazione dell'umidità della camera è controllata a ± 2.5% RH. Per il lavoro di calibrazione, questa figura dovrebbe essere letti correttamente: la camera crea un ambiente di confronto stabile, mentre lo standard di riferimento determina la correzione della calibrazione. Una deviazione inferiore e ripetibile aiuta gli operatori A valutare la deriva del sensore più chiaramente attraverso le corse ripetuti.
LIB offre volumi di camere da 100L a 1000L, offre laboratori e squadre di produzione in camera per abbinare le dimensioni della camera con quantità di sensore, progettazione di dispositivi, instradamento di cavi e carico di lavoro di prova. I volumi più grandi sono utili quando sonde, trasmettitori, data loggers e le unità di visualizzazione devono essere controllate insieme.
Un controller touch screen LCD A colori programmabile e la connessione Ethernet aiutano i team A eseguire programmi di step, registrare i dati e gestire le lunghe routine di calibrazione. La camera utilizza anche l'approvvigionamento idrico automatico, un sistema di purificazione dell'acqua, interni in acciaio inossidabile, porta cavi, ripiani, finestra di visualizzazione e protezione di sicurezza per il sistema di umidità, temperatura eccessiva, sovracorrente, mancanza d'acqua e rischi di perdite.
Parametro della camera chiave | Valore pratico per la calibrazione del sensore RH |  |
Gamma di umidità | 20% RH a 98% RH | |
Deviazione dell'umidità | ± 2.5% RH | |
Opzioni di temperatura | Opzioni a bassa temperatura fino a-20 °C, -40 °C o-70 °C; | |
Oscillazione della temperatura | ± 0.5 °C | |
Deviazione della temperatura | ± 2.0 °C | |
Volume interno | 100L, 225L, 500L, 800L, 1000L | |
Tasso di riscaldamento/raffreddamento | Riscaldamento 3 °C/min, raffreddamento 1 °C/min | |
Controllo | Touch screen programmabile, connessione Ethernet |
Industria della simulazione ambientale Xi'an LIBProduce camere di prova ambientali per clienti globali, con progettazione, produzione, vendita, installazione, formazione e servizio post-vendita come parte della sua capacità di fornitura della camera di prova. LIB ha lavorato nella produzione di camere di prova ambientali dal 2009, serve clienti in tutto il mondo e fornisce linee di prodotti che coprono camere di temperatura e clima, camere di corrosione, camere IP di polvere e acqua, camere di agenti atmosferici, E camere di prova speciali.
Per gli utenti di calibrazione del sensore RH, il valore di LIB non è solo l'hardware della camera. Controllo stabile dell'umidità, design del locale di lavoro in acciaio inossidabile, approvvigionamento idrico automatico, isolamento della camera, protezione di sicurezza e controllo programmabile tutti i supporti per il lavoro di calibrazione giornaliera. La camera può essere utilizzata per punti di calibrazione dell'umidità fissi o programmi di umidità ciclica. L'attrezzatura di calibrazione deve rimanere utilizzabile dopo la consegna. LIB fornisce installazione, messa in servizio, guida alla manutenzione, formazione, una garanzia di 36 mesi, servizio di follow-up permanente e supporto da squadre di assistenza post-vendita e locale.
Una camera di calibrazione dell'umidità viene utilizzata per creare umidità relativa stabile e condizioni di temperatura per la calibrazione del sensore RH, il controllo dell'igrometro, il confronto del trasmettitore e la verifica del registratore di dati dell'umidità.
La calibrazione del sensore RH mantiene affidabili le letture dell'umidità. Aiuta a rilevare la deriva del sensore, riduce i falsi allarmi, supporta i record di qualità e protegge i materiali o i prodotti sensibili all'umidità.
Molte strutture calibrano i sensori RH ogni da 6 a 12 mesi. Sensori utilizzati in alta umidità, vapore chimico, monitoraggio di camere bianche, stoccaggio farmaceutico o test critici possono essere necessari intervalli più brevi basati sulla storia della deriva e sulle regole di qualità interna.
Un pratico intervallo di calibrazione del sensore RH include spesso punti come 30% RH, 50% RH, 75% RH e 90% RH. Una gamma di camere da 20% RH A 98% RH copre i punti di calibrazione industriali e di laboratorio più comuni.
Sì. Una camera di calibrazione dell'umidità può calibrare più sensori contemporaneamente quando la camera ha un volume sufficiente, un buon flusso d'aria, una spaziatura adeguata, un accesso ai cavi sigillati e uno standard di riferimento stabile posizionato vicino alla zona di rilevamento.
