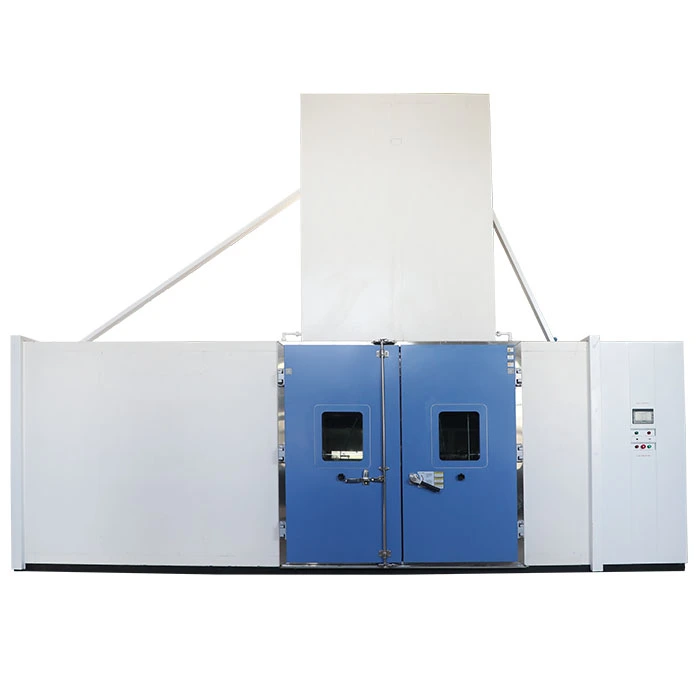

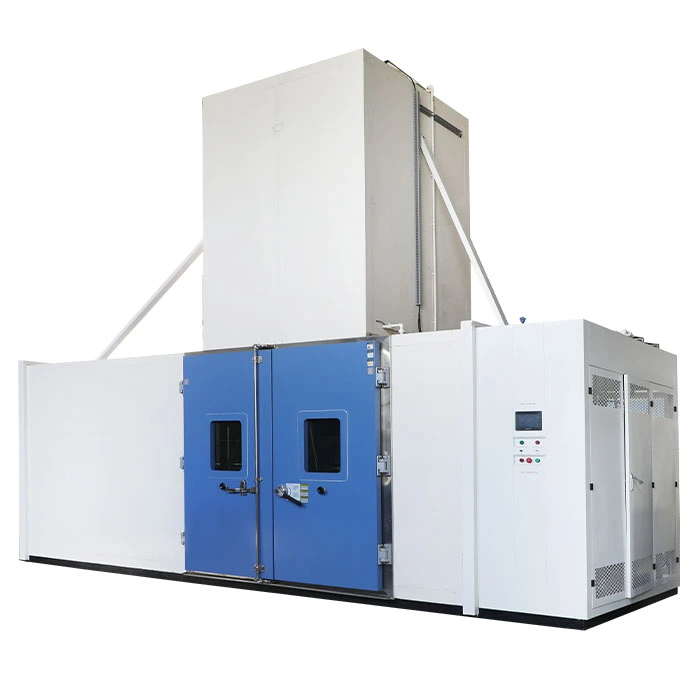

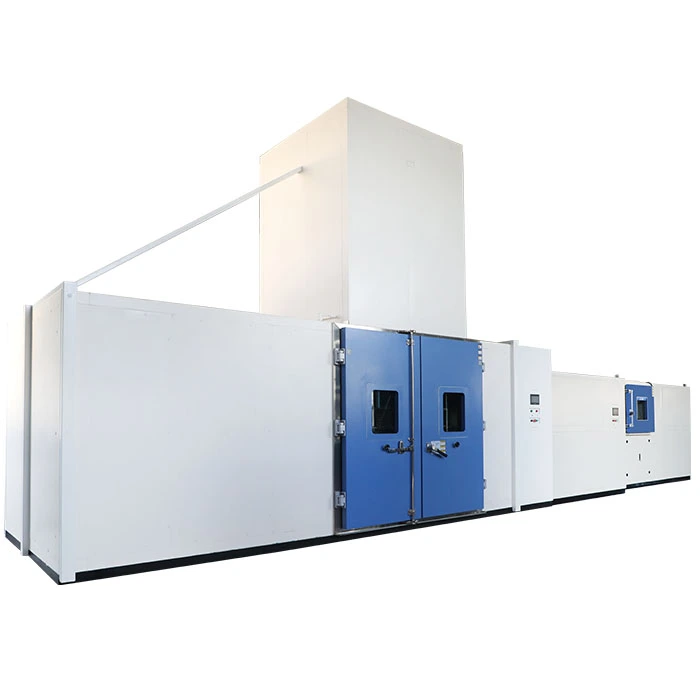

MIL STD 810 camera di prova

Name: MIL STD 810 camera di prova
Brand: Xi'an LIB Environmental Simulation Industry

La camera di prova LIB MIL STD 810 è progettata per eseguire la procedura 1: pioggia e soffiaggio, procedura 2: test di intensificamento, procedura 3: test di gocciolamento in conformità con i requisiti dello standard MIL-STD-810H. I requisiti di prestazione e i metodi di prova dell'attrezzatura con diverse intensità di pioggia, sono specifici il tempo di pioggia e le dimensioni della goccia di pioggia.

Modello: RIM-1000

Standard: MIL-STD-810H

Caratteristiche e vantaggi della camera di prova MIL STD 810

1. Simula la pioggia di varie intensità, tra cui pioggia leggera, pioggia moderata, pioggia pesante e anche pioggia pesante, per testare le prestazioni impermeabili del prodotto in diverse condizioni di pioggia. Come pioggia continua, pioggia intermittente e così via.

2. Controllo preciso di pioggia, tasso di pioggia, velocità del vento e altri parametri. Tasso di pioggia ≥ 1.7 mm/min, intervallo di dimensioni della goccia di pioggia tra 0.5mm-4.5mm, la velocità del vento può raggiungere ≥ 18 m/s, simulazione collaborativa del vento e della pioggia.

3. Dotato di un sistema di ricircolo automatico dell'acqua, il piano di lavoro ha uno scarico, che può recuperare e trattare l'acqua usata e riciclarlo, riducendo così lo spreco delle risorse idriche e riducendo la difficoltà del controllo manuale dell'acqua.

4. Lo standard di prova del MIL-STD-810H è altamente affidabile e ampiamente accettato nel campo militare globale e nel campo civile con requisiti di elevata affidabilità (come aerospaziale, elettronica di fascia alta, ecc.).

Specifiche della camera di prova MIL STD 810

Modello	RM-1000
Dimensione interna	100010001000mm D * W * H
Dimensione generale	260054004100 D * W * H
Volume interno	1000L
Il giradischi di carico	50kg
Il diametro della giradischi	800mm
Pioggia e pioggia che soffiano
Velocità finale della goccia di pioggia	9 m/s sull'oggetto del test
Tasso di pioggia	≥ 1.7 mm/min
Dimensione della goccia	0.5mm ~ 4.5mm
Gamma di riscaldamento del campione di prova	Temperatura dell'acqua 10 °C (max 55 °C)
Tempo di prova	0 ~ 999min. Regolabile
Esagerato
Pressione dell'ugello	276kpa
Tasso di pioggia	20,8l/min
Quantità ugello	Un ugello per ogni 0, 56 m2 di superficie e posizione ciascuno di circa 48cm dalla superficie di prova
Dimensione della goccia	0.5mm ~ 4.5mm
Tempo di prova	0 ~ 999min. Regolabile
Gocciolamento
Dimensioni dell'area del gocciolamento	1600*1000mm, l'altezza può essere regolabile
Fori antigoccia	Da 20 a 25.4mm
Distanza tra il foro	25mm
Volume dell'acqua	≥ 280L/m2/h
Campione di prova e nBsp; Gamma di riscaldamento	Temperatura dell'acqua 10 °C (max 55 °C)
Serratura della porta	Blocco elettromagnetico
Materiale esterno	Piastra in acciaio A3 con rivestimento protettivo
Materiale interno	Acciaio inossidabile SUS304
Standard	MIL-STD- 810H

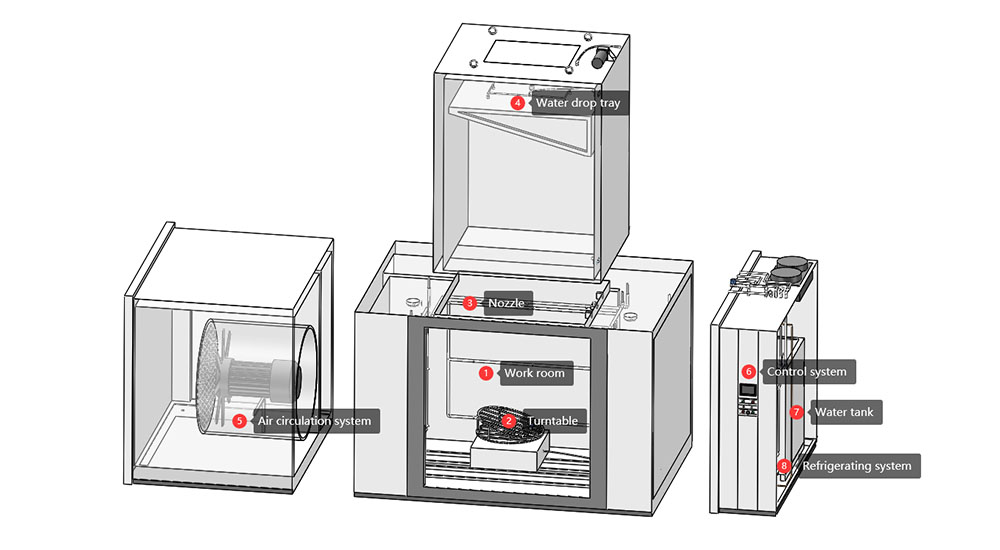

Configurazione della camera di prova MIL STD 810

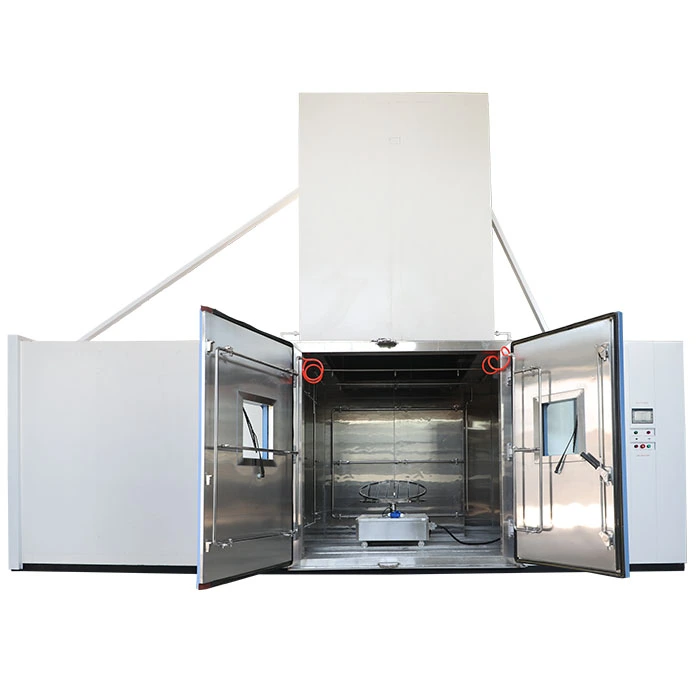

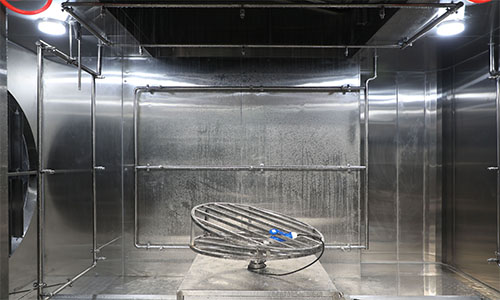

Bulldozer WOrkroom	Materiale in acciaio inossidabile SUS304, con una buona resistenza alla corrosione, per prevenire l'erosione della pioggia e la ruggine. La sala di lavoro è dotata di una sonda di velocità del vento. Il guscio della camera di prova è realizzato in lamiera d'acciaio A3 con rivestimento protettivo, che ha una buona resistenza strutturale e resistenza alla corrosione.

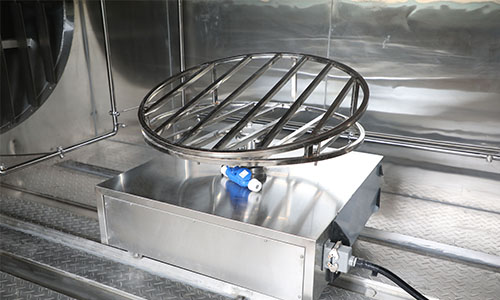

CarburatoreGiradischi	Giradischi a velocità regolabile, la velocità è 1-7r/min, il giradischi può muoversi a sinistra e a destra lungo la pista. Giradischi dotato di alimentatore impermeabile.

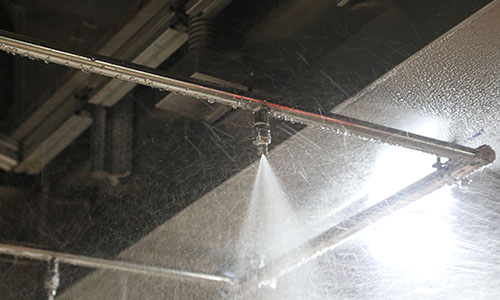

SetUgello	La sala di lavoro è dotata di 360 ugelli rotanti sui lati anteriore, posteriore, sinistro e destro, che possono spruzzare acqua a diversi angoli del prodotto e rafforzare il test attraverso gli ugelli.

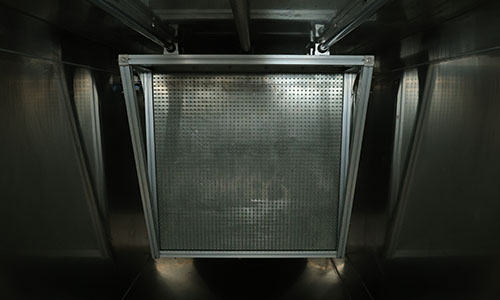

GrindVassoio rip	Posizionato nella parte superiore del piano di lavoro. Il vassoio antigoccia può essere regolato dal riduttore a vite superiore e il dispositivo di limite riduce la vaschetta antigoccia. Al fine di soddisfare diverse dimensioni e tipi di requisiti di test del prodotto.

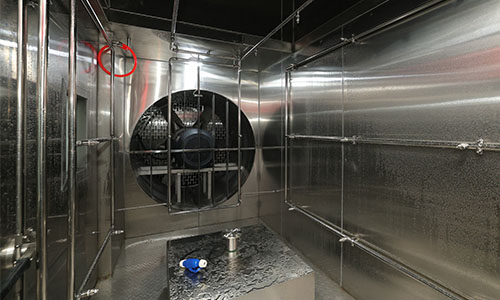

TettarelleSistema di circolazione dell'aria	Il ventilatore assiale si trova sul lato sinistro del piano di lavoro. Genera un flusso d'aria che, combinato con condizioni di pioggia, simula in modo più realistico le condizioni di vento e pioggia.

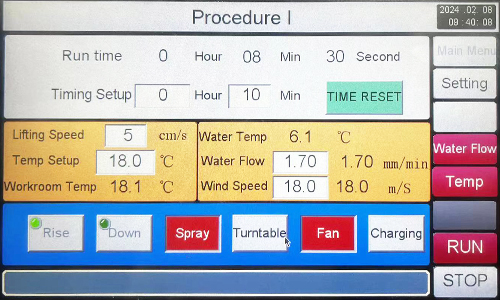

VegSistema di controllo	Il controller touch screen a colori programmabile può impostare e regolare vari parametri di test, come tempo di pioggia, intensità di pioggia, velocità del vento, temperatura, velocità della giradischi, ecc. Allo stesso tempo, la funzione di monitoraggio e registrazione è perfetta.

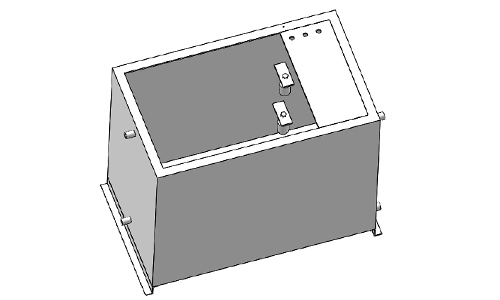

⑦Serbatoio dell'acqua	Conserva l'acqua richiesta per il test con un galleggiante ad acqua alta e bassa per garantire una fornitura continua di acqua durante il test. La differenza tra la temperatura dell'acqua piovana e la temperatura della parte misurato dovrebbe essere di 10 ° C e la temperatura dell'acqua dovrebbe essere regolata. Il serbatoio dell'acqua è dotato di tubo di riscaldamento ed evaporatore per raffreddare l'approvvigionamento idrico.

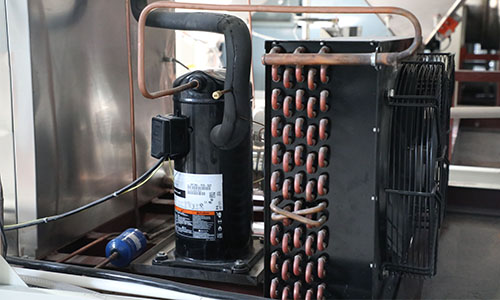

⑧Sistema di refrigerazione	Adotta il metodo di refrigerazione a compressione meccanica. Compreso compressore, condensatore, evaporatore, dispositivo di strozzatura.
