Una camera ambientale walk-inNon è solo una versione più ampia di una camera di prova da banco. Per molti laboratori, diventa parte delle infrastrutture di affidabilità: una stanza controllata dove assemblaggi completi, campioni pesanti, lotti di produzione, armadi elettronici, parti automobilistiche, pacchi batteria, componenti aerospaziali, E i sistemi industriali possono essere esposti a condizioni di temperatura e umidità ripetibili.
Per gli acquirenti, la domanda principale non è solo "quanto grande dovrebbe essere la camera?" una domanda migliore è: la camera può riprodurre la condizione di prova reale, mantenere il controllo stabile durante le lunghe corse, portare il carico in modo sicuro e soddisfare lo standard richiesto senza perdere spazio sul pavimento o budget?
Questa guida spiega come scegliere una camera ambientale walk-in per campioni di grandi dimensioni, test batch e programmi di affidabilità a lungo termine, con particolare attenzione al metodo MIL-STD-810H 503.7 requisiti di shock termico.

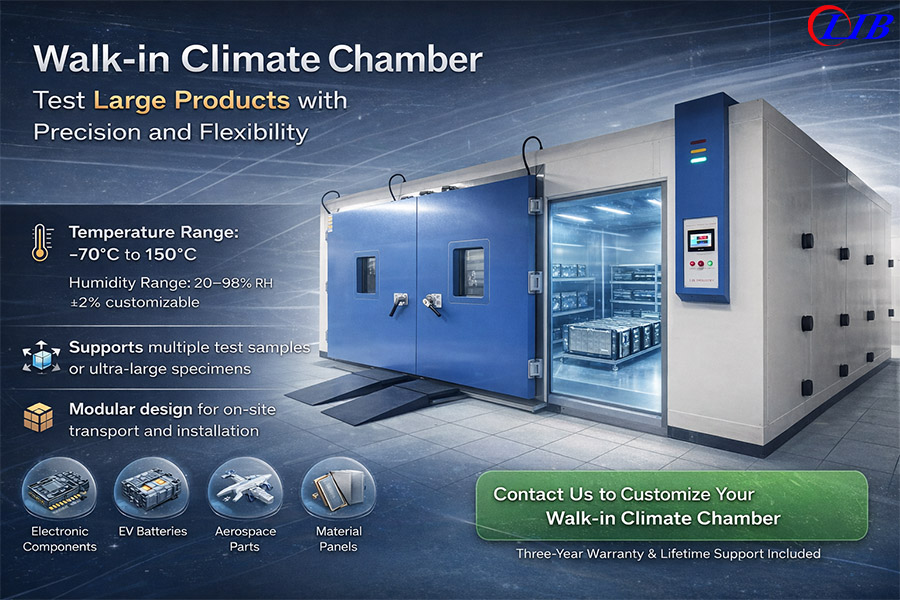

Una camera ambientale walk-in è un ampio spazio di prova controllato utilizzato per simulare temperatura, umidità, ciclismo e altri stress ambientali intorno A prodotti oversize o campioni multipli.
A differenza di una camera reach-in, una camera di prova walk-in consente ai tecnici di entrare nello spazio di lavoro per il caricamento, la configurazione del dispositivo, il cablaggio, l'ispezione e il posizionamento del campione. La camera può essere utilizzata per l'esposizione di alte e basse temperature, il ciclismo dell'umidità della temperatura, il test di stoccaggio, lo screening dell'affidabilità, la valutazione dei materiali e la certificazione dei prodotti.
Una grande camera di prova ambientale viene comunemente selezionata quando il campione non può essere testato correttamente in un armadio più piccolo. Questo si verifica quando il flusso d'aria è bloccato, il campione produce calore, il prodotto è troppo pesante per scaffali, o più unità devono essere testate sotto lo stesso profilo.
Camere Walk-inSono ampiamente utilizzati nei test automobilistici, elettronici, aerospaziali, della tecnologia della batteria, della difesa, dei materiali e delle apparecchiature industriali. Gli esempi comuni includono:
Set di illuminazione automobilistica, dashboard, sensori, connettori e moduli batteria EV
Armadi per telecomunicazioni, rack per server, pannelli di controllo ed elettronica di alimentazione
Contenitori aerospaziali, alloggiamenti per avionica, attrezzature confezionate e componenti di supporto a terra
Pannelli solari, motori industriali, grandi parti in plastica e gruppi metallici rivestiti
Test di affidabilità Batch per componenti prodotti in serie prima della spedizione
In questi casi, la ripetizione del test dipende da più del volume della camera. Circolazione dell'aria, caricamento a pavimento, rimozione del calore, instradamento dei cavi, recupero dell'umidità, sigillatura delle porte e stabilità di lunga durata tutto influenza il risultato del test finale.
Una camera di umidità della temperatura standardÈ più facile da installare e spesso abbastanza per piccole parti. Una camera walk-in diventa la scelta migliore quando la dimensione del campione, la quantità in lotti, la progettazione del dispositivo o la durata del test superano i limiti pratici di un'unità più piccola.
|
|
Scegli una camera walk-in quando il campione deve essere testato come sistema completo. La rimozione di parti da un grande gruppo può rendere più facile il test, ma può anche nascondere punti di guasto reali come perdite di guarnizioni, stress del connettore, disallineamento di espansione del materiale, tempra del cavo, crepe di rivestimento, O condensazione intorno all'elettronica installata.
Per camera ambientale per la selezione di campioni di grandi dimensioni, controlla tre dimensioni invece di uno:
Articolo di selezione | Cosa controllare | Perché è importante? |
Busta campione | Lunghezza, larghezza, altezza, porte, maniglie, dispositivi | Previene il blocco del flusso d'aria e la difficoltà di carico |
Liquidazione di lavoro | Spazio intorno a tutti i lati e sopra il campione | Aiuta la distribuzione della temperatura e dell'umidità |
Carico totale | Peso del campione, peso del carrello, peso del dispositivo | Colpisce la struttura e la sicurezza del pavimento |
Carico termico | Motori, elettronica, lampade, batterie, dispositivi alimentati | Cambia i requisiti della capacità di raffreddamento |
Punti di accesso | Porte per cavi, finestra di osservazione, rampa, carrelli | Riduce le interruzioni del test durante le lunghe corse |
Un errore comune seleziona la camera solo per dimensioni interne. Lo spazio reale utilizzabile è più piccolo perché l'aria deve muoversi intorno al carico. Il posizionamento di lotti densi può dare una buona capacità di campionamento sulla carta ma una scarsa uniformità nella pratica.
Il test Batch richiede prestazioni stabili della camera per molte ore, giorni o settimane. La camera deve recuperare dopo le aperture della porta, contenere l'umidità senza una grande deriva e mantenere i dati tracciabili.
Per la convalida della produzione, una camera climatica walk-in può ridurre il tempo di prova utilizzando molti campioni insieme. Ad esempio, un produttore di elettronica può testare 80 scatole di controllo in una camera walk-in dell'umidità della temperatura invece di eseguire diverse piccole camere in parallelo. La chiave è di posizionare i campioni così ogni unità vede un ambiente paragonabile.
MIL-STD-810H metodo 503.7 copre lo shock termico. È spesso trattato in aerospaziale, difesa, elettronica esterna, attrezzatura montata su veicolo e sistemi confezionati che possono muoversi rapidamente tra ambienti molto diversi.
.png "Walk-In_Environmental_Chamber_Buying_Guide_for_Large_Samples,_Batch_Testing,_and_MIL-STD-810H_Applications_(3).png")
Il metodo 503.7 viene utilizzato per misurare se il materiale può resistere a cambiamenti di temperatura dell'aria bruschi senza danni fisici o perdite di prestazioni. Il metodo definisce un cambiamento graduale come un cambiamento di temperatura dell'aria superiore a 10 °C entro un minuto.
Questo numero è critico. Una camera ambientale walk-in singola con una velocità di riscaldamento di 3 °C/min e una velocità di raffreddamento di 1 °C/min può essere adatta per test di temperatura, ciclismo dell'umidità, stoccaggio e affidabilità, ma non è lo stesso di un rigoroso trasferimento di shock di temperatura. Per il metodo 503.7, la configurazione del test spesso necessita di un trasferimento rapido tra ambienti controllati o di una disposizione appositamente progettata che soddisfa la regola del tempo di trasferimento.
Il metodo 503.7 include la procedura I con quattro varianti. La scelta giusta dipende dall'esposizione del ciclo di vita del prodotto.
Procedura | Logica di Test | Parametro chiave |
I-A | Shock unidirezionale da una temperatura estrema costante a un altro | Almeno uno shock nella direzione richiesta |
I-B | Shock a ciclo singolo da temperatura estrema costante | Uno shock basso-alto e uno shock alto-basso |
I-C | Ammortizzatori Multi-ciclo da temperatura estrema costante | Minimo tre cicli; Trasferimenti ripetuti tra T1 e T2 |
I-D | Shock to o da temperatura ambiente controllata | Inizia da ambiente controllato, poi passa a caldo o freddo |
Prima del trasferimento, l'elemento di prova è condizionato a T1 o T2. L'aria della camera viene regolata ad una velocità non superiore a 3 °C/min fino a raggiungere l'estremo richiesto. L'elemento di prova viene spostato verso l'altro ambiente di temperatura in non più di un minuto. Se il trasferimento richiede più di un minuto, il tempo extra deve essere ragionevole nel piano di prova.
Il metodo 503.7 pone una forte attenzione alla configurazione reale. Il campione dovrebbe essere testato nello stoccaggio, nella spedizione o nelle condizioni operative. Che può essere confezionato, non protetto, installato su una piattaforma di montaggio direzionale, bloccato in un dispositivo o collegato ai cavi di servizio.
Diversi parametri devono essere inseriti nel requisito di acquisto:
Soglia di cambio rapido: più di 10 °C entro 1 minuto
Tempo di trasferimento: non più di 1 minuto, a meno che non sia necessario
Rampa di condizionamento prima dell'ammortizzatore: non più di 3 °C/min
Velocità dell'aria vicino all'elemento di prova: non più di 1.7 m/s a meno che la condizione reale della piattaforma non richiede un altro valore
Procedura I-C shock count: minimo tre cicli quando è richiesto lo shock multi-ciclo
Ambiente controllato per scenari di recinzione a regione fredda: in genere da 18 °C a 24 °C con 30% a 50% RH
Umidità relativa: di solito non controllata durante gli shock termici a meno che il materiale non sia sensibile all'umidità
Questi numeri devono essere trattati prima di acquistare. In caso negativo, una camera può soddisfare i requisiti di intervallo di temperatura generale ma non supporta il flusso di lavoro standard effettivo.
La migliore selezione della camera di prova walk-in inizia con il profilo di prova, non la dimensione del catalogo.
La dimensione interna deve essere controllata contro il campione più grande, il layout batch, l'accesso dell'operatore, i carrelli, i supporti e lo spazio del flusso d'aria. Per grandi assemblaggi, l'apertura della porta può essere uguale al volume della camera. Un prodotto che si adatta all'interno della camera ma non può passare attraverso la porta è un errore di pianificazione costoso.
Per campioni pesanti, strutture del pavimento rinforzate, carrelli pesanti, rampe e supporti multistrato possono essere necessari. Pacchi batteria, motori, assemblaggi metallici e armadi elettrici possono creare carichi concentrati, quindi il design del pavimento deve abbinare il metodo di caricamento reale.
Per molti programmi di affidabilità, un intervallo di temperatura da-60 °C a + 150 °C e il controllo dell'umidità dal 20% al 95% RH possono coprire comuni alte-basse temperature, calore umido, stoccaggio, E profili ciclismo. La variazione di temperatura intorno a ± 2.0 ° c e la variazione di umidità intorno a ± 5.0% RH sono utili punti di riferimento per test ambientali di lunga durata.
Per gli acquirenti, la parte importante non è solo il valore massimo e minimo. Chiedere se la camera può contenere la condizione richiesta con il campione reale all'interno, soprattutto se il campione genera calore o blocca il flusso d'aria.
Una velocità di riscaldamento come 3 °C/min e una velocità di raffreddamento come 1 °C/min può adattarsi A molti programmi di ciclismo con temperatura di grandi volumi. L'attrezzatura alimentata cambia il calcolo. Un rack per server, un armadio inverter, un modulo batteria o un sistema di illuminazione possono rilasciare centinaia o migliaia di watt all'interno della camera.
Il carico termico deve essere elencato chiaramente prima della citazione. Il fornitore ha bisogno di peso del campione, potenza operativa, temperatura di prova, punto di umidità, materiale del dispositivo e ciclo di lavoro. Senza tali dati, la capacità di raffreddamento può essere sovradimensionata.
.png "Walk-In_Environmental_Chamber_Buying_Guide_for_Large_Samples,_Batch_Testing,_and_MIL-STD-810H_Applications_(2).png")
La struttura della camera Walk-in influenza l'installazione, il trasferimento, la sigillatura e la manutenzione a lungo termine.
Una camera ambientale walk-in modulare utilizza pannelli isolanti assemblati in loco. È adatto per laboratori con porte strette, ascensori, accesso limitato o piani di riposizionamento future. La costruzione modulare offre anche flessibilità nelle dimensioni, nel layout, nelle porte dei cavi, nelle porte e nella posizione di servizio.TH-0098 per test motore Batch NidecIl progetto utilizza un design di installazione modulare per la sua camera di prova ambientale walk-in ultra-large.
Questa struttura è spesso preferita per grandi progetti di camere di prova ambientali in cui l'accesso agli edifici è limitato.
Una struttura integrale è costruita in fabbrica come unità più completa. Può ridurre i lavori di assemblaggio in loco e può offrire prestazioni di tenuta elevate, ma l'accesso al trasporto e all'installazione deve essere controllato in anticipo. È più adatto per i siti con spazio di carico sufficiente e un percorso chiaro dalla zona di scarico al laboratorio.
La scelta dovrebbe essere basata sull'edificio, non solo sulla camera. Altezza soffitto, drenaggio, alimentazione, ventilazione, resistenza al pavimento e accesso alla manutenzione tutta la materia.
Una buona scelta di acquisto inizia con una pratica descrizione del test.
Prima di inviare un preventivo, preparare la dimensione del campione, peso, materiale, carico termico, standard di prova, intervallo di temperatura, intervallo di umidità, tasso di rampa, durata del test e quantità in lotti. Specifica anche se il campione è alimentato durante il test.
Ad esempio, un armadio per telecomunicazioni testato da-40 °C a 85 °C mentre alimentato necessita di un diverso piano di refrigerazione e flusso d'aria rispetto a un alloggiamento in plastica non alimentato conservato alle stesse temperature.
Grandi campioni spesso non superano il test di caricamento facile prima che fallino il test ambientale. Controlla se la camera ha bisogno di un pavimento a filo, rampa, base rinforzata, carrello ferroviario, accesso al carrello elevatore o rack multistrato. La larghezza della porta e lo spazio di rotazione nella parte anteriore della camera devono abbinare il processo di movimentazione effettivo.
Il più grande non è sempre più sicuro. Il sovradimensionamento aumenta l'uso energetico, il tempo di recupero, la domanda di acqua di umidità e i costi di installazione. Una camera dovrebbe essere abbastanza grande per il flusso d'aria e la manipolazione, ma non così grande che il sistema di controllo deve condizione il volume inutilizzato ogni giorno.
| Parte dei progetti della camera di prova ambientale Step-in dell'industria LIB | |
|
|
LIBCamere ambientali walk-inSono progettati per campioni di grandi dimensioni e test multi-campione con opzioni di struttura flessibili, disegni di caricamento rinforzati, controllo programmabile, refrigerazione a compressione meccanica, circolazione di aria forzata e sistemi di protezione di sicurezza.
Le camere walk-in LIB possono essere costruite come strutture modulari rimovibili o integrali. Supportano test ad alta e bassa temperatura, temperatura umidità ciclismo, corrosione, bassa pressione dell'aria, polvere, pioggia, ambienti a gas e agenti atmosferici UV o allo xeno quando configurati per il progetto.
Le caratteristiche di sicurezza possono includere umidificatore protezione dalla combustione a secco, protezione da sovratemperatura, protezione da sovracorrente, protezione dall'alta pressione del refrigerante, protezione dalla mancanza d'acqua e protezione dalle perdite di terra. L'interno utilizza acciaio inossidabile per una durata, mentre l'esterno utilizza una piastra in acciaio rivestito per ambienti di lavoro industriali.
Per laboratori automobilistici, la camera può supportare gruppi completi e parti in lotti sotto profili di calore caldo-freddo e umido. Per l'elettronica, le porte dei cavi e il flusso d'aria stabile aiutano i test alimentati. Per i prodotti aerospaziali e di difesa, la pianificazione dei test può prendere in mano MIL-STD flussi di lavoro. Per batteria e campioni industriali, il caricamento rinforzato e il design di sicurezza sono centrali.
Bisogno dell'acquirente | Utile caratteristica della camera | Vantaggio pratico |
Grandi assemblaggi | Dimensioni interne personalizzate, porta grande, pavimento rinforzato | Caricamento più facile e test di livello del sistema realistico |
Convalida Batch | Supporti multistrato e circolazione d'aria uniforme | Più campioni per corsa con esposizione ripetibile |
Lunga durata del test | Controllo stabile della temperatura e dell'umidità | Migliore consistenza dei dati durante i programmi di affidabilità |
Limiti del sito | Struttura staccabile modulare | Installazione più facile nei laboratori esistenti |
Accettazione del progetto | Calibrazione, messa in servizio, formazione | Consegna più rapida al team di test |
Dal 2009, l'industria LIB è specializzata in apparecchiature di simulazione ambientale per i clienti in tutto il mondo, che servono industrie tra cui automotive, elettronica, aerospaziale, batterie, difesa e produzione industriale. La sua gamma di prodotti copre camere di temperatura e clima, camere di corrosione, camere di ingresso di polvere e acqua, camere di agenti atmosferici e camere di prova speciali per diverse condizioni ambientali.
L'industria LIB fornisce più di una semplice camera ambientale walk-in. Ogni progetto include consulenza tecnica, progettazione di camere personalizzate, produzione in base ai parametri richiesti, calibrazione, messa in servizio, consegna internazionale, installazione in loco e formazione dell'operatore per garantire un'efficiente realizzazione del progetto.
Dimensioni personalizzate per campioni di grandi dimensioni e test batch
Controllo stabile della temperatura e dell'umidità
Strutture rinforzate per carichi pesanti
Opzioni camera walk-in modulari o integrali
Configurazioni flessibili per temperatura, umidità, polvere, pioggia, corrosione e altri test ambientali
Supporto per il test MIL-STD-810H-related
Garanzia di 3 anni e supporto tecnico a vita
Per laboratori che eseguono test batch e programmi di affidabilità continua, stabilità a lungo termine e supporto del servizio sono essenziali. L'industria LIB fornisce unGaranzia di 3 anni, supporto tecnico a vita e servizio post-vendita continuoPer aiutare a ridurre i tempi di attesa e mantenere prestazioni di test ambientali affidabili durante il ciclo di vita del prodotto.
La camera dovrebbe adattarsi al più grande campione, dispositivo, carrello e allo spazio di movimentazione mentre lascia spazio sufficiente per il flusso d'aria. Per il test batch, calcola il layout caricato in reale invece di solo il confronto del volume totale della camera.
Sì. Una camera ambientale walk-in viene spesso utilizzata per il test di affidabilità in lotti quando molti campioni devono funzionare sotto lo stesso profilo di temperatura e umidità. La spaziatura dei campioni e il design del flusso d'aria sono la chiave per i risultati ripetibili.
Una camera reach-in è migliore per parti più piccole e quantità di campioni inferiori. Una camera walk-in viene utilizzata per grandi assemblaggi, carichi pesanti, sistemi completi o test batch ad alto volume che richiede più spazio interno e carico flessibile.
Il metodo MIL-STD-810H 503.7 definisce lo shock di temperatura come un cambiamento di temperatura dell'aria superiore a 10 °C entro un minuto. Fornisce anche opzioni di procedura, limiti di tempo di trasferimento, guida alla stabilizzazione e requisiti del ciclo d'urto che cambiano la selezione della camera.
Preparare dimensioni del campione, peso, quantità, carico termico, standard di prova, intervallo di temperatura, intervallo di umidità, tasso di rampa, durata del test, condizioni di alimentazione, metodo di carico, dimensioni del sito, alimentazione, accesso al drenaggio e all'installazione.
