Come controllare l'affidabilità del connettore industriale utilizzando una camera di prova del Gas misto
I connettori per apparecchiature industriali spesso non durano molto prima che la macchina principale arrivi alla fine della sua durata. In una cabina di controllo del motore, un veicolo minerario, un impianto di trattamento delle acque reflue, o un contenitore per l'automazione esterna, i connettori trasportano alimentazione, segnali del sensore, dati e comandi di sicurezza. Una piccola resistenza di contatto può portare A letture fragili, chiusure interdentali, terminali surriscaldati o a un arresto completo della produzione.
Una camera di prova del gas mistoAiuta i produttori a valutare l'affidabilità del connettore in condizioni di gas corrosivo, umidità e temperatura controllate prima della distribuzione sul campo.
I connettori sono componenti di piccole dimensioni con impatto ad alto guastoI connettori industriali sono ampiamente utilizzati in armadi PLC, azionamenti motore, sensori, robot, sistemi ferroviari, power box esterni e apparecchiature di controllo di processo. Anche se di piccole dimensioni, si siedono a giunzioni elettriche critiche.
In caso di corrosione, i segni precoci includono segnali fragili, errori di comunicazione, caduta di tensione o riscaldamento locale nei punti di contatto. Questi problemi possono alla fine portare a tempi di interruzione dell'attrezzatura e problemi difficili, anche quando il connettore appare ancora parzialmente intatto.
Il test di affidabilità dovrebbe andare oltre i controlli meccanici come la forza di inserimento e anche controllare le prestazioni elettriche stabili dopo l'esposizione agli ambienti corrosivi.
Gli ambienti industriali contengono spesso inquinanti come composti di zolfo, ossido di azoto, cloruri e umidità che non sono presenti in condizioni interne pulite.
Le classiche applicazioni ad alto rischio includono:
Armadi di controllo esterni nelle aree costiera o industriale
Sistemi di automazione negli impianti di lavorazione chimica
Sistemi di sensori e pompe negli impianti di trattamento delle acque reflue
Attrezzatura per alimentazione, miniere e binari esposta a condizioni difficili all'aperto
In questi ambienti, il test di corrosione diventa un passaggio necessario per ridurre i guasti di campo insperati.

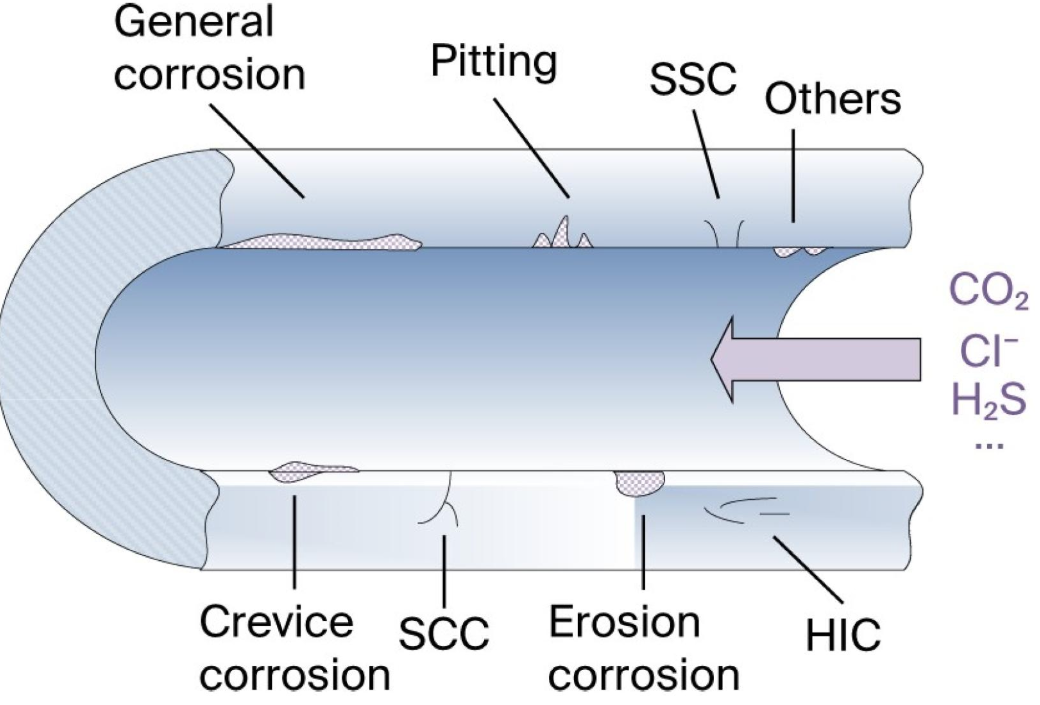

La corrosione del connettore è legata agli effetti combinati del tipo di gas, dell'umidità, del materiale metallico, della qualità della placcatura e del tempo di esposizione. Un connettore può passare l'ispezione visiva ma ancora degradare elettricamente dopo l'esposizione.
Il solfuro di idrogeno può formare film di solfuro su superfici in rame e argento. Il biossido di zolfo può accelerare la corrosione acida in condizioni umide. Gli ossidi di azoto aumentano all'ossidazione superficiale, mentre il cloro può favorire un attacco rapido anche a bassissime condizioni.
Per il test del connettore, questi gas sono controllati in genere a livelli ppb perché i contatti elettrici sono altamente sensibili a strati di corrosione sottili che possono incidere su segnali a bassa corrente o bassa tensione.
Il test del gas a flusso misto è particolarmente importante per contatti placcati come sistemi oro, stagno, nichel e argento, dove possono essere esposti punti deboli come pori, bordi o crimpature.
L'effetto più critico della corrosione non è l'aspetto, ma la degradazione delle prestazioni.
I problemi comuni includono:
Resistenza di contatto aumentata
Mancanza di segnale nei circuiti a bassa corrente
Affidabilità di accoppiamento ridotta
-Formazione di pellicole di superficie su aree di contatto
Per connettori industriali, la resistenza ai contatti è una metrica di valutazione chiave e le modifiche permesse devono essere definite in base al tipo di applicazione, al carico di corrente e ai requisiti di sistema.
 |  |
Una camera di prova del gas misto è una camera di prova ambientale utilizzata per esporre campioni A gas corrosivi controllati, temperatura, umidità e flusso d'aria. Per il test di affidabilità del connettore, crea un'atmosfera industriale ripetibile all'interno del piano di lavoro.
L'inquinamento industriale reale è raro da un solo gas. Un connettore installato in un impianto di acque reflue, in un'officina chimica o in una scatola di controllo esterna può affrontare un mix di ciclismo had s, socow, noconazolo, clbuck, ossigeno, umidità e temperatura.
Una camera di prova del gas misto può contenere più gas A rapporti controllati mantenendo l'umidità e la temperatura stabili. Per il test di affidabilità del connettore industriale, questo è più vicino all'esposizione sul campo rispetto a un test a gas singolo. Consente agli ingegneri di raffinare materiali, spessore di placcatura, disegni di tenuta, strutture di contatto e metodi di assemblaggio cavi sotto lo stesso profilo antistress.
Rispetto ai test a fattore singolo come l'esposizione di nebbia salina o umidità, il test del gas misto meglio rappresenta i meccanismi di corrosione combinati presenti in ambienti industriali.
Il test affidabile del connettore inizia con parametri ben definiti che abbinano ambienti di applicazione reali e requisiti del prodotto.
I gas di prova comuni includono h; La camera di prova per Gas misti LIB industry supporta Test di corrosione di gas singoli e misti con controllo indipendente del canale del gas.
Le condizioni di prova tipica includono:
Parametro | Intervallo o impostazione di Test tipico |
Concentrazione di sodio | 100-500 ppb ± 20 ppb, regolabile |
Concentrazione di had s | 10-100 ppb ± 20 ppb, regolabile |
Concentrazione di noconazolo | 200 ppb ± 20 ppb, regolabile |
Concentrazione di clitoride | 10-20 ppb ± 5 ppb, regolabile |
Intervallo di temperatura | 15 ℃-80 ℃ |
Gamma di umidità | 30%-98% RH |
Tasso di cambio dell'aria | 3-10 volte/h |
Quando viene applicato IEC 60068-2-60, vengono usate in genere le dell'atmosfera di prova come 25 ℃-30 ℃, 70%-75% RH e le concentrazione di gas a livello ppb definita. Intervallo di durata del test Standard da 4 a 21 giorni a seconda del livello di gravità.
Nel test del gas misto, l'umidità e il flusso d'aria riducono direttamente la consistenza della corrosione. La maggior parte dei test dei connettori industriali utilizza 70%-75% RH, mentre l'umidità più elevata può essere selezionata per condizioni più dure.
Un tasso di scambio d'aria stabile (3-10 volte/h) garantisce una distribuzione uniforme del gas e migliora la ripetizione del test tra i campioni.
La durata del Test dipende dallo scopo di convalida:
Cicli corti: screening e confronto dei materiali
10-14 giorni: verifica del design
21 giorni: valutazione ad alta affidabilità
Possono essere testate sia le condizioni accoppiate che non accoppiate. L'esposizione non accoppiata si concentra sulla corrosione a contatto diretto, mentre il test accoppiato valuta la stabilità funzionale dopo il montaggio.
Un processo di test strutturato garantisce che i risultati riflettano le prestazioni del mondo reale piuttosto che solo l'esposizione in laboratorio.
Gli assemblaggi di connettori, i terminali, gli alloggiamenti e i cablaggi devono essere completamente testati prima del test. I valori elettrici iniziali (resistenza di contatto, resistenza di isolamento) e le condizioni visivi devono essere registrati.
I campioni devono essere posizionati per evitare il contatto tra di loro e i coupon di riferimento (come il rame) possono essere utilizzati per testare la gravità della corrosione.
Programma concentrazione di gas, temperatura, umidità, flusso d'aria e durata in base agli standard di test o alle specifiche del cliente.
Esempio di condizione:
30 ℃, 70% RH, hdeaux s 10 ppb, noconazolo 200 ppb, clbuck 10 ppb, sopower 100 ppb
Per i test IEC 60068-2-60, la piena tracciabilità dei parametri (livelli di gas, tolleranza, flusso d'aria e durata) dovrebbe essere registrata nel rapporto.
La concentrazione di gas stabile, la temperatura e l'umidità sono critici per i risultati ripetibili. Un sistema affidabile richiede un controllo preciso del gas, un flusso d'aria uniforme e un monitoraggio continuo.

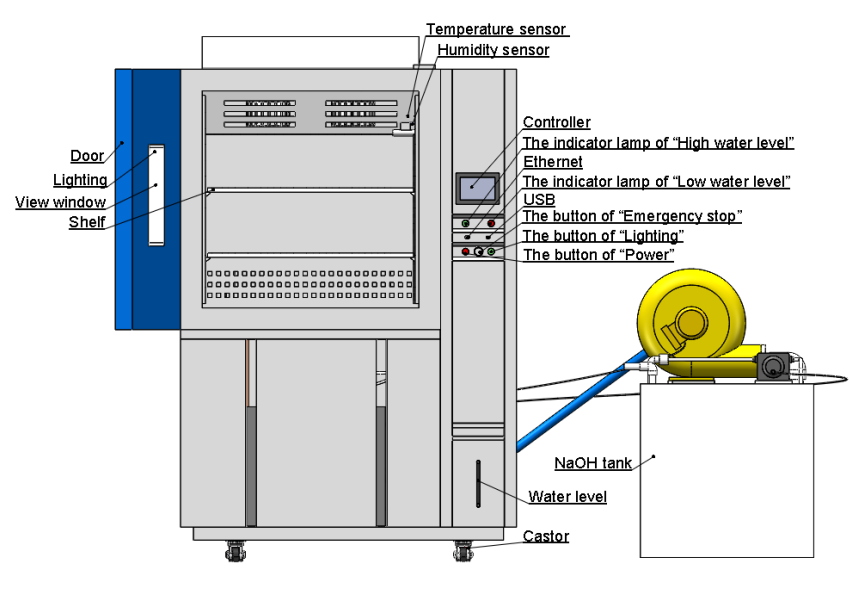

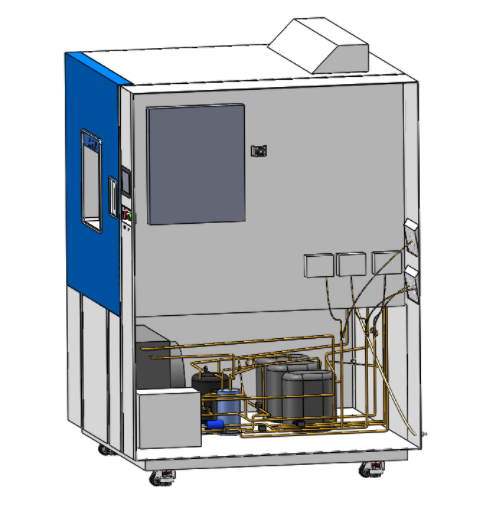

La camera di prova del Gas misto dell'industria LIB presenta sensori di gas indipendenti, circolazione dell'aria centrifuga, controller programmabile, connessione Ethernet/PC e design della sala di lavoro SUS316 resistente alla corrosione per garantire un funzionamento stabile a lungo termine.
Dopo l'esposizione, i campioni devono essere stabilizzati prima della misurazione. Gli ingegneri sostituiscono in genere i dati pre-e post-test per misurare le prestazioni.
Le ispezioni chiave includono:
Cambio resistenza di contatto
Resistenza di isolamento
Continuità elettrica
osservazione della corrosione superficiale
Analisi delle condizioni di placcatura
Ispezione microstrutturale
Forza di accoppiamento/disaccoppiamento
Integrità della guarnizione e dell'alloggiamento
I parametri di accettazione finale devono essere definiti in base al tipo di applicazione del connettore, specialmente tra i connettori di alimentazione e segnale.
I dati di prova devono rispondere a una domanda pratica: il connettore può funzionare ancora in modo sicuro e costante dopo l'esposizione al gas corrosivo?
Il cambio della resistenza di contatto è spesso il primo punto dati. Un connettore può passare se l'aumento della resistenza rimane entro il limite accettato e non si verifica un circuito aperto intermittente. La resistenza di isolamento e le prestazioni dielettriche possono anche essere controllate quando il connettore viene utilizzato in apparecchiature ad alta tensione.
Per connettori di segnale, anche la degradazione superficiale minore può danneggiare il rumore. Per connettori di alimentazione, la corrosione può aumentare il calore al punto di contatto. I rapporti di prova includono valori iniziali, valori finali, cambio di resistenza, condizioni visivi e qualsiasi evento anomalo durante l'esposizione.
L'ispezione fisica aiuta a chiarire i risultati elettrici. Film scuri, prodotti per la corrosione verde, depositi bianchi, denocciolatura, attacco ai bordi o crepe di placcatura possono point to material o process debole. L'ispezione microscopica può rivelare la corrosione a pori, graffi, cuciture a crimpare o metallo a base esposta.
Se due progetti di connettori mostrano valori di resistenza simili ma uno ha una grave corrosione visibile, il design più pulito può essere più sicuro per l'uso a lungo termine.
Per i produttori di connettori e i fornitori di apparecchiature industriali, la capacità della camera influenza direttamente la qualità del test.
La camera di prova del Gas misto LIB supporta il controllo del livello ppb di sofrom, hmilwaus, noconazolo e clbuck. Ogni canale del gas può essere controllato e controllato in modo indipendente, il che aiuta a mantenere il test del gas misto ripetibile tra i lotti.
La camera copre 15 ℃-80 ℃ e 30%-98% RH, con un'oscillazione della temperatura di ± 0.5 ℃, una deviazione della temperatura di ± 2.0 ℃ e una deviazione dell'umidità di ± 2.5% RH. Questo consente ai test dei connettori di combinare l'esposizione degli inquinanti con lo stress stabile dell'umidità.
Il test del gas corrosivo richiede un funzionamento sicuro. La camera include scarico gas, serratura elettromagnetica, protezione da sovratemperatura, protezione da sovracorrente, protezione da carenza d'acqua, protezione dalla combustione a secco dell'umidificatore e protezione dalle perdite di terra. Le caratteristiche sono importanti per test lunghi utilizzando gas tossici o corrosivi.
Il controller programmabile e la connessione del PC supportano programmi di test ripetibili, gestione dei dati e test di esposizione a lungo termine. Per i produttori che eseguono la convalida della ricerca e sviluppo e il controllo della qualità, la ripetizione è spesso importante come la capacità della camera.
LIB IndustryFornisce camere di prova ambientali per test di corrosione, clima, polvere, ingresso di acqua e agenti atmosferici, supporta la verifica dell'affidabilità industriale in più settori.
Per i clienti che testano i connettori per apparecchiature industriali, LIB fornisce più di un corpo della camera. L'azienda può supportare la selezione della camera, la configurazione del gas, la discussione sulle condizioni di prova e le esigenze di funzionamento a lungo termine. La sua camera di prova a gas misto è adatta per componenti elettronici, materiali metallici, assemblaggi industriali, campioni di connettori e altri prodotti che richiedono dati di resistenza alla corrosione prima dell'uso sul campo.
L'industria LIB non fornisce solo camere di prova avanzate per gas misti, ma garantisce anche un supporto clienti a lungo termine con3 anni di garanzia e servizio tecnico a vita. Il nostro team supporta la guida all'installazione, l'allenamento operativo e la consultazione tecnica continua per aiutare a mantenere prestazioni di test stabili e affidabili in tutto il ciclo di vita dell'attrezzatura.
Il test del gas misto controlla come i connettori delle apparecchiature industriali reagiscono a gas corrosivi come l'umidità e la temperatura sotto il controllo di hmilwaus, sopula, noconazolo e clconazolo. Aiuta a rivelare la corrosione del contatto, l'aumento della resistenza, i danni della placcatura e l'instabilità del segnale prima che il connettore venga utilizzato in ambienti difficili.
I gas comuni includono idrogeno solforato, anidride solforosa, biossido di azoto e cloro. A seconda dell'applicazione, possono essere utilizzati anche ammoniaca o altri gas. Per il test di affidabilità del connettore, la concentrazione di gas è di solito controllata a livello ppb.
La corrosione crea film o depositi su superfici a contatto metalliche. Questi strati possono ridurre la conduttività e aumentare la resistenza al contatto. Nei circuiti di segnale a bassa corrente, anche un piccolo cambiamento di resistenza può generare letture fragili o guasti interdentali.
I settori che hanno comunemente bisogno di questo test includono automazione industriale, apparecchiature elettriche, trasporti, macchinari minerari, trattamento delle acque reflue, telecomunicazioni, attrezzature marine, elaborazione chimica e sistemi elettronici esterni.
