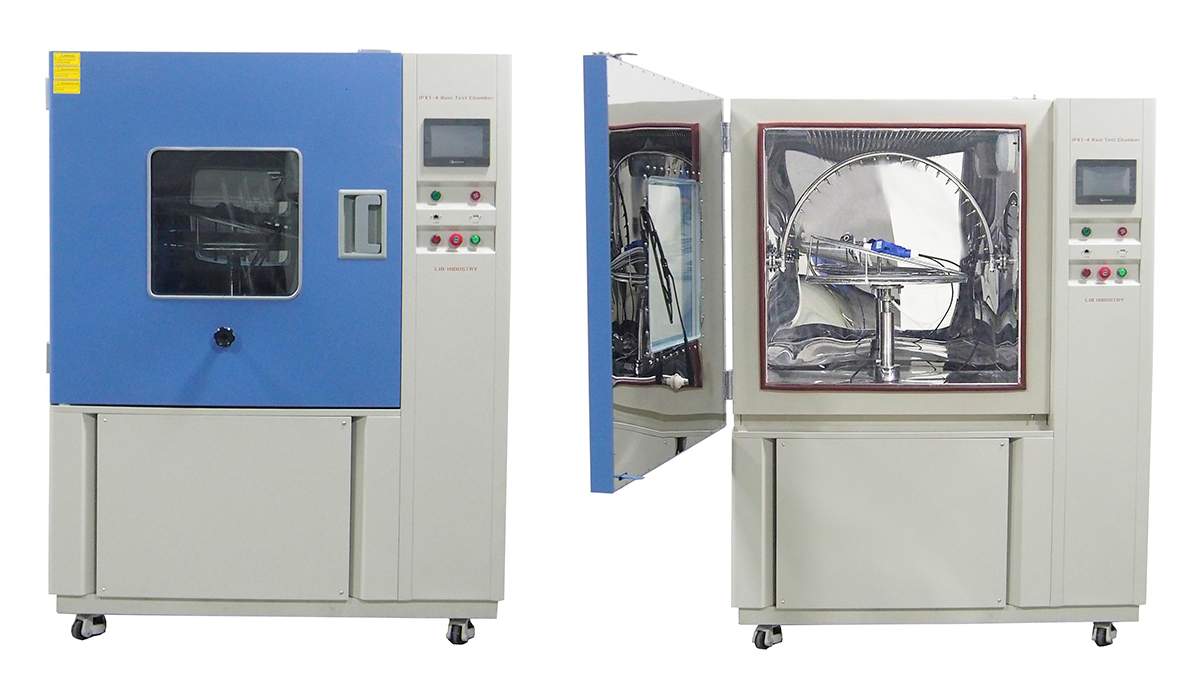

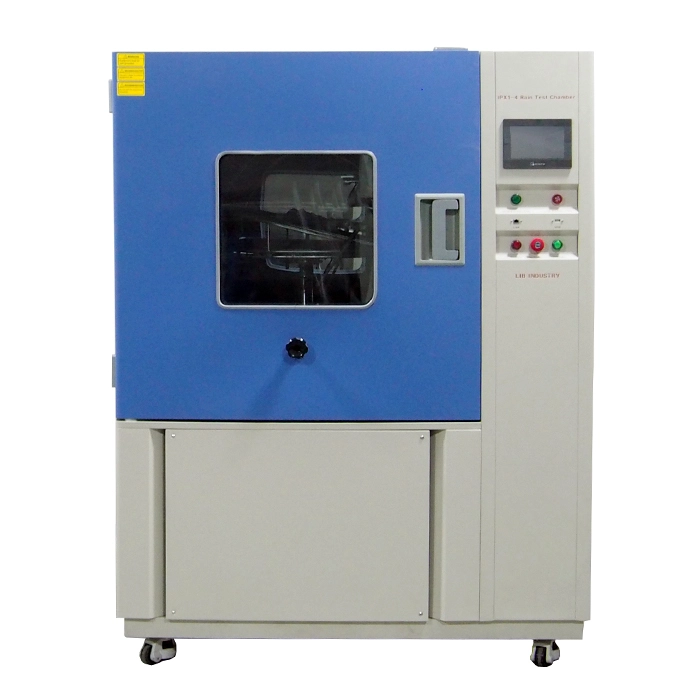

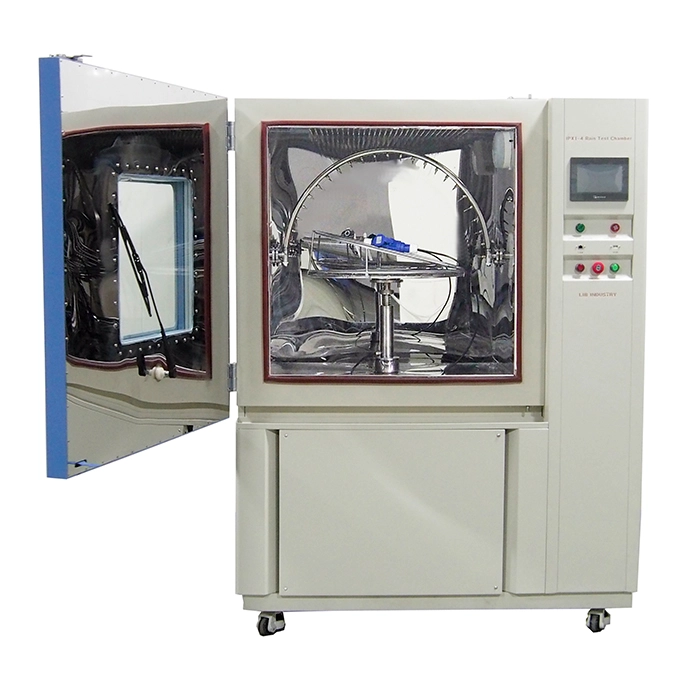

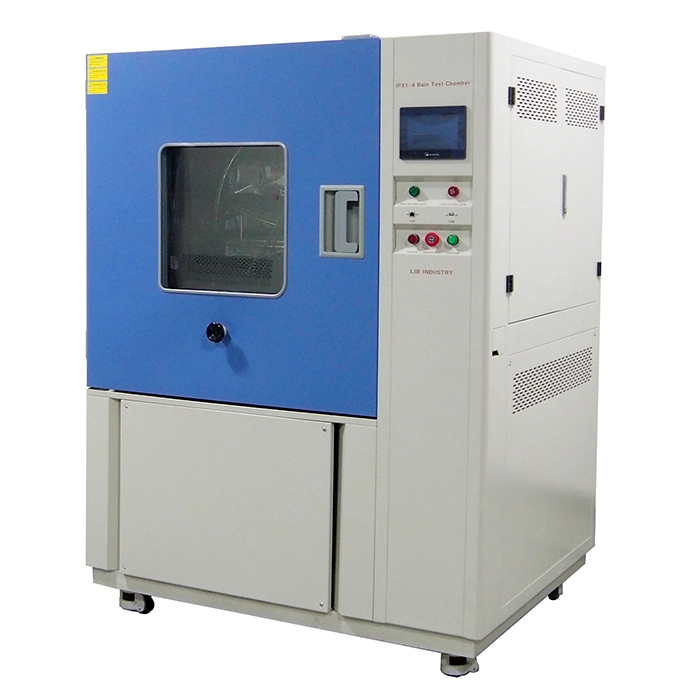

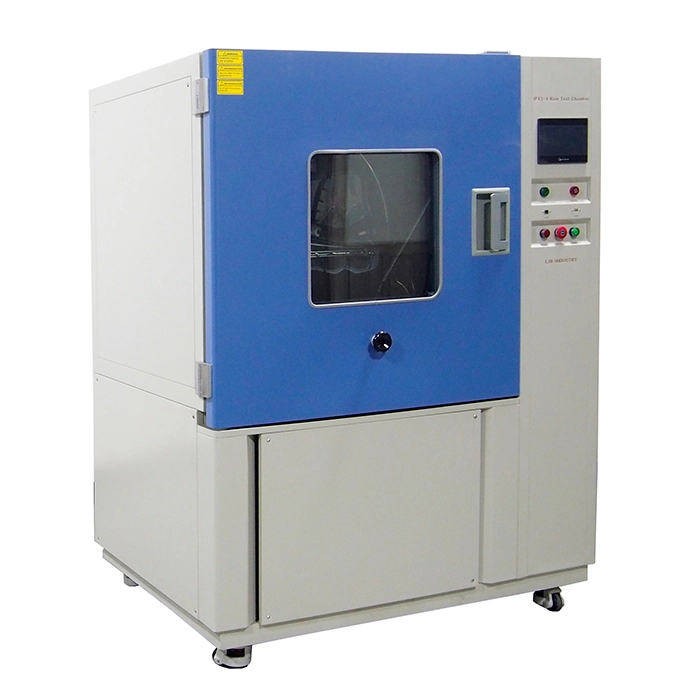

Struttura e vantaggi della camera di prova impermeabile
La macchina di prova impermeabile LIB è progettata per simulare diversi livelli di gocciolamento, spruzzatura e spruzzi al fine di misurare la resistenza all'acqua del prodotto.
1. Corpo macchina di prova impermeabile: realizzato in materiale solido acciaio inossidabile SUS304, tutte le superfici saldate e le superfici trasversali sono decapate per prevenire la ruggine e garantire durata e stabilità.

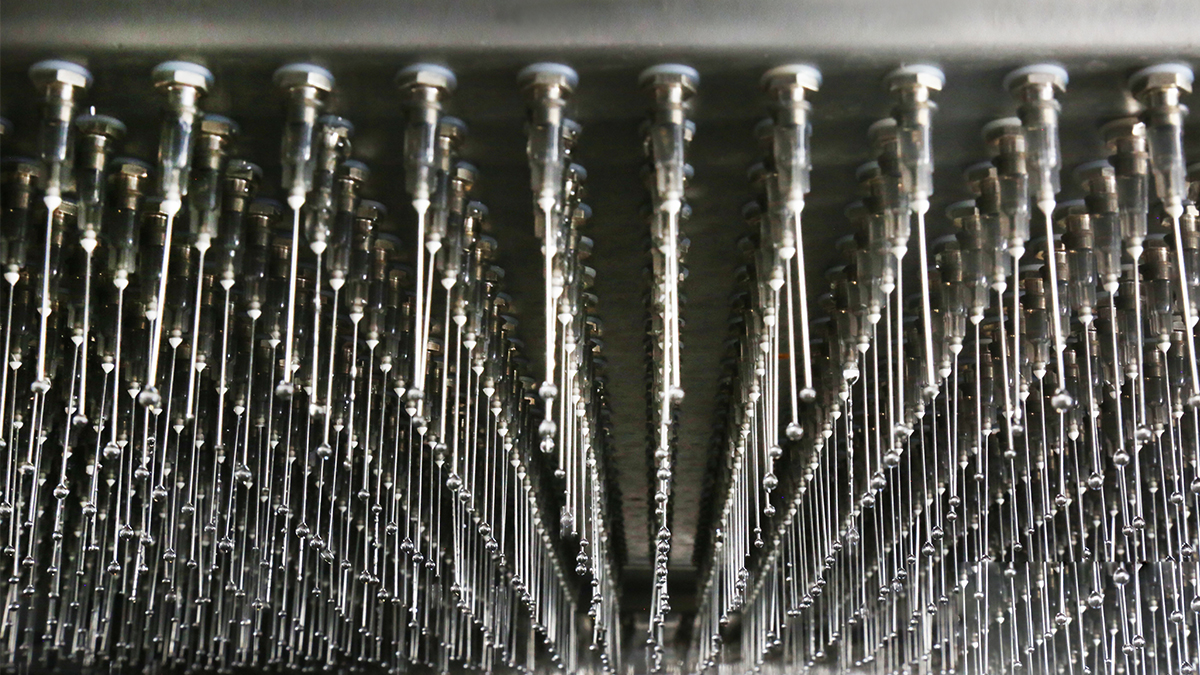

2. Dispositivo antigoccia: utilizzato per test IPX1 e IPX2, di solito compreso vassoio antigoccia, foro gocciolante e dispositivo di regolazione per controllare la velocità e la quantità di gocciolamento. La dimensione del vassoio antigoccia dipende dalle dimensioni della camera di prova. IPX1 e IPX2 hanno una portata d'acqua di 1 ml/min e 3 ml/min, individualmente.

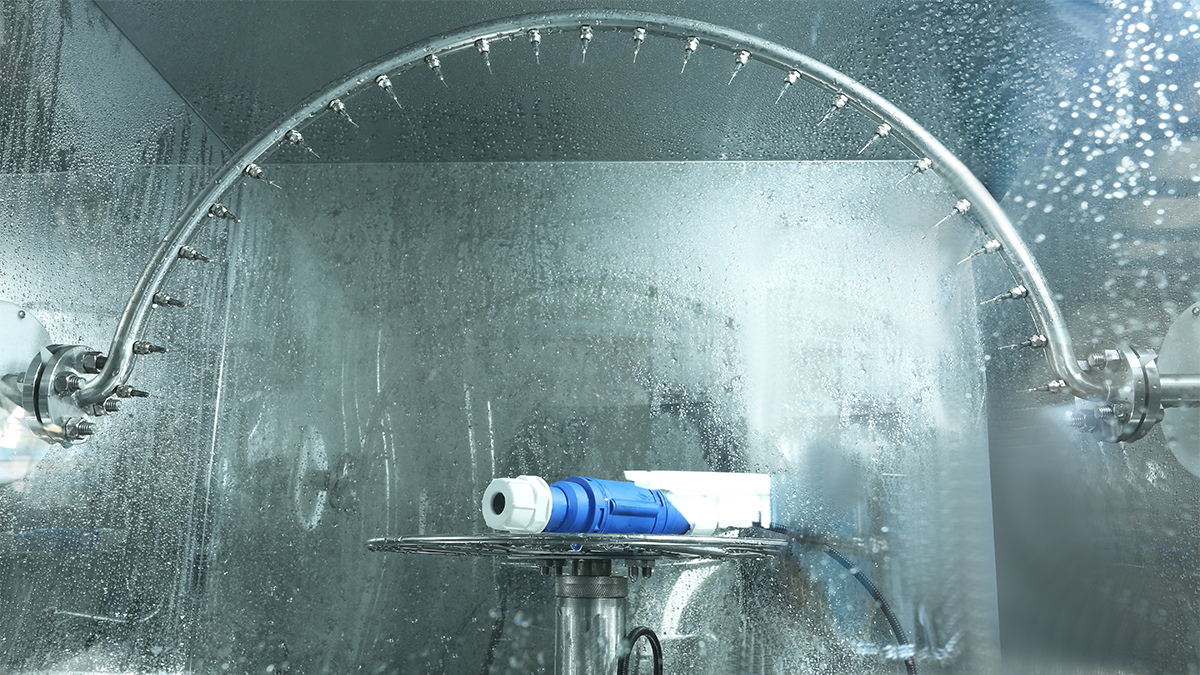

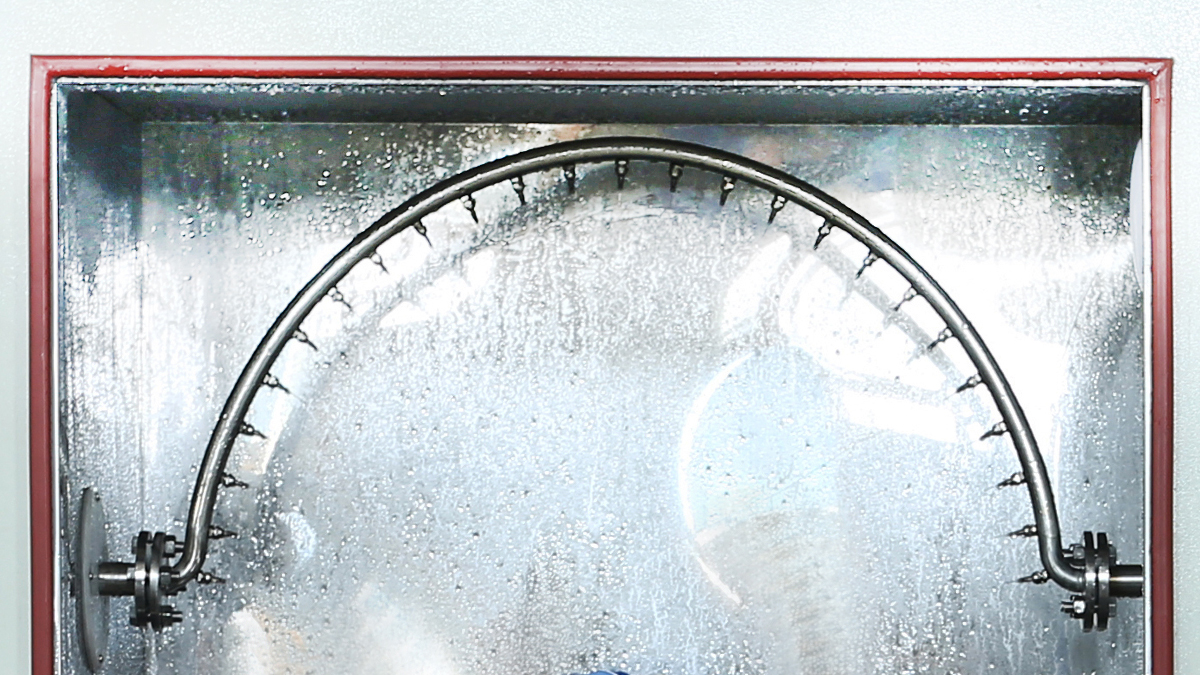

3. Tubo oscillante: utilizzato nei test IPX3 e IPX4, composto da un tubo rotante con un foro a getto d'acqua distribuito sopra. Il motore guida il tubo oscillante per oscillare per realizzare l'irrorazione dell'acqua con angoli diversi. La dimensione del tubo oscillante è di 200mm, 400mm, 600mm, 800mm, 1000mm, 1200mm, 1400mm, 1600mm opzionale, il numero di ugelli dipende dal raggio del tubo oscillante. La spaziatura dell'ugello è di 50mm e il diametro dell'ugello è di 0,04mm.

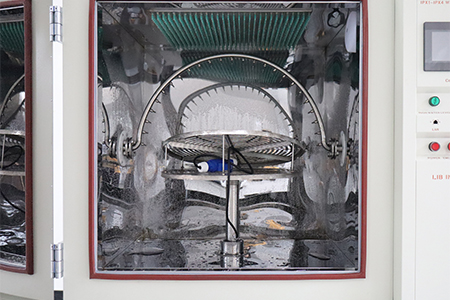

Dispositivo di fissaggio del campione 4. C' è un dispositivo di alimentazione impermeabile sul giradischi per energizzare la parte del test e ripristinare le condizioni di test più realistiche. L'altezza del giradischi per i test IPX1 e IPX2 è di 350 ~ 500mm e può essere regolata. Il giradischi è dotato di un quadrante inclinabile a 15 gradi per il test IPX2, che viene rimosso quando viene utilizzato IPX1. Nei test IPX3 e IPX4, la velocità del giradischi è di 1 RPM e l'altezza del giradischi è di 350 ~ 500mm, regolabile.
Sistema di circolazione e trattamento dell'acqua 5. LIB ha appositamente progettato un set di sistemi di filtrazione automatica dell'ingresso per filtrare le impurità in particelle da 0.03mm, il che garantisce il flusso regolare del sistema di spruzzatura.
6. Sistema di controllo: sistema touchable intelligente PID, è possibile impostare parametri di test, come angolo oscillante, velocità, tempo dell'acqua, ecc. e visualizzazione e monitoraggio in tempo reale dello stato del test, I dati di test possono essere esportati.
Specifiche della macchina di prova impermeabile
Modello | RD-800C | RD-1200C |
Dimensioni interne (mm) | 900*950*950 | 1300*1350*1370 |
Dimensioni complessive (mm) | 1180*1420*1920 (escluso il tubo in acciaio inossidabile) | 1540*1820*2200 (escluso il tubo in acciaio inossidabile) |
Volume utile (L) | 810 | 2400 |
Dimensioni del vassoio antigoccia | 600*600 | 1000*1000 |
Raggio del tubo oscillante | 400mm | 600mm |
Tubo a getto d'acqua |
|
|
Diametro del foro di spruzzatura | F0. 4mm |
Spaziatura dei fori | 50mm |
Angolo oscillante del tubo oscillante | 0 ~ ± 180 ° (regolabile) |
Ugelli a getto | IPX5: Dia6.3mm, IPX6: Dia12.5mm |
Distanza del getto | 2.5 ~ 3 metri |
Velocità di rotazione del giradischi | 1r/min (velocità regolabile) |
Controller | Controller touch screen LCD a colori programmabile, connessione Ethernet, porta USB |
Sistema di approvvigionamento idrico | Serbatoio dell'acqua, pompa booster, approvvigionamento idrico automatico, sistema di purificazione dell'acqua |
Dispositivo di sicurezza | Protezione da sovratemperatura; Protezione dalla mancanza d'acqua; Protezione dalle perdite di terra; Protezione dalla sequenza di fase |
Materiale esterno | Piastra in acciaio con rivestimento protettivo |
Materiale interno | Acciaio inossidabile SUS304 |
Finestra di osservazione | Vetro isolante a doppio strato con tergicristallo |
Come funziona la macchina di prova impermeabile:
La macchina di prova impermeabile è un dispositivo specializzato utilizzato per misurare le prestazioni impermeabili dei prodotti, e il suo principio di funzionamento si basa sulla simulazione precisa di diversi livelli di gocciolamento, inzuppamento e spruzzi. Attraverso una serie di dispositivi e sistemi di controllo progettati con cura, test di contatto con l'acqua standardizzati vengono utilizzati su campioni di prova per determinare se la resistenza all'acqua del campione soddisfa il corrispondente IPX1, IPX2, IPX3, requisiti di classe IPX4.
1. test IPX1: il campione viene posizionato sul giradischi con il dispositivo fisso, la scatola antigoccia inizia a funzionare e l'acqua cade verticalmente attraverso il foro di gocciolamento a una velocità specifica fino alla superficie del campione. La regolazione della scatola antigoccia, la quantità di gocciolamento e il tempo di gocciolamento sono controllati per simulare l'ambiente di una leggera gocciolamento.
2. test IPX2: simile a IPX1, ma il campione deve essere posizionato ad un'inclinazione, di solito con un angolo di inclinazione di 15 ° e il dispositivo di gocciolamento gocciola ancora gocciolante verticalmente, in modo che le goccioline d'acqua cadono sul campione con un angolo di inclinazione.
Test 3. IPX3: il tubo oscillante viene utilizzato per spruzzare l'acqua e il tubo oscillante è guidato dal motore per oscillare. L'acqua viene spruzzata dal foro di soffiaggio sul tubo oscillante per creare un effetto pioggia, spruzzare il campione in tutte le direzioni. Mantenendo l'angolo di oscillazione, la velocità e il flusso d'acqua del tubo oscillante, viene simulata la diversa intensità dell'acqua.
4. test IPX4: sulla base di IPX3, aumenta ancora la forza e la gamma di iniezione d'acqua. Il foro di soffiaggio del tubo oscillante può essere più piccolo, con una maggiore pressione di spruzzo, o il numero di irrigatori può essere aumentato per impattare il campione con un flusso d'acqua più intenso e diffuso.
Durante il test, il sistema di circolazione dell'acqua invia continuamente l'acqua al serbatoio, che viene filtrato e trattato di nuovo per testare per risparmiare acqua e mantenere pulita la qualità dell'acqua. Il sistema di controllo controlla accuratamente ogni parametro di test e monitora lo stato del test in tempo reale per garantire precisione e rigidità del test.
Dopo che il test è stato completato, in base alle prestazioni del campione, come se ci sono acqua, perdite, ecc., per determinare se le prestazioni impermeabili del prodotto soddisfano i requisiti di grado impermeabile IP corrispondenti.
Applicazione della macchina di prova impermeabile
La macchina di prova impermeabile al IPX1-4 ha un'ampia gamma di applicazioni, tra cui i campi elencati di recente:
1. Electronics: la macchina di prova impermeabile viene utilizzata per testare le prestazioni impermeabili di telefoni cellulari, tablet, laptop, tv, apparecchiature audio, caricabatterie, adattatori di alimentazione e altri prodotti elettronici.
2. Automotive: la macchina di prova impermeabile può eseguire test impermeabili di ricambi auto come luci, sensori, pannelli di controllo, caricabatterie per auto, controller per alzacristalli elettrici, ecc., per garantire il loro funzionamento normale in condizioni meteorologiche diverse.
3. Illuminazione: test della macchina di prova impermeabile la capacità impermeabile di lampioni, luci esterne, alloggiamenti per lampade, ecc., per garantire l'affidabilità delle apparecchiature di illuminazione in ambienti umidi o in pioggia.
4. Strumentazione: tutti i tipi di strumenti di misurazione, strumenti di controllo, sensori e altri test delle prestazioni impermeabili per adattarsi al complesso ambiente di lavoro.
