IPX9K è uno standard di valutazione impermeabile che viene spesso utilizzato per misurare le prestazioni impermeabili degli alloggiamenti dei prodotti.
In questo standard, "IP" rappresenta il livello di protezione (protezione dell'ingresso), "X" indica il livello di protezione dalla polvere (di solito ci sono 6 livelli di protezione dalla polvere come IP12X, IP34X, IP56X) e "9K" rappresenta il nono livello di livello impermeabile.
Il test di grado impermeabile IPX9K viene utilizzato spruzzando l'alloggiamento con l'acqua che scorre attraverso un ugello di prova standard. E la temperatura dell'acqua dovrebbe essere mantenuta a (80 ± 5) ℃ quando il guscio viene testato per l'impermeabilizzazione. Gli angoli di iniezione dell'acqua sono 0 °, 30 °, 60 °, 90 °.
Gli standard applicabili includono ISO 16750-1-2006 (requisiti generali per condizioni ambientali e test di apparecchiature elettriche ed elettroniche per veicoli stradali), ISO 20653 (veicoli stradali-codice IP di classe di protezione-protezione di apparecchiature elettriche contro oggetti estranei, acqua e contatti), GMW 3172 (2007) (requisiti generali per l'ambiente del veicolo, Affidabilità e prestazioni), VW 80106-2008 (condizioni di prova generali per componenti elettrici ed elettronici in autono-alloggiamenti), QC/T 417.1 (2001) (Connettori per cablaggio automobilistico parte 1 codice di classificazione della classe di protezione della custodia elettrica IEC 60529 (IP)), ecc.

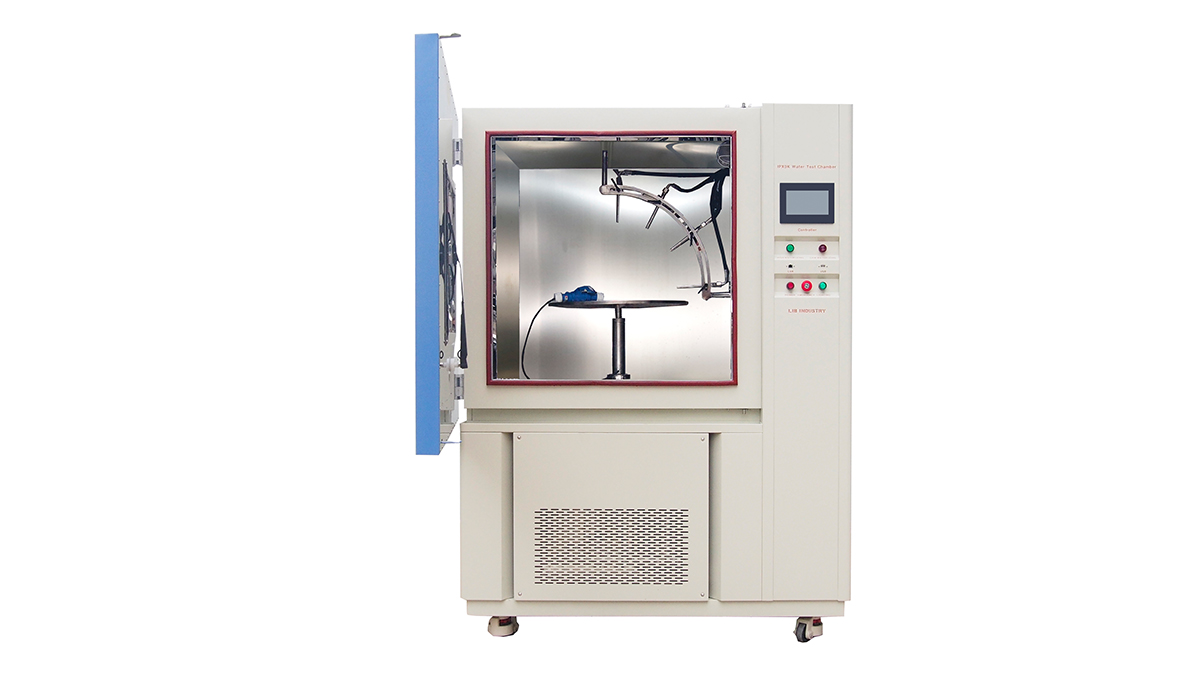

Camera di prova impermeabile IPX9KPuò simulare l'ambiente dell'acqua a getto ad alta temperatura e alta pressione e valutare le prestazioni impermeabili del guscio del prodotto. Questa carta parlerà di due tipi di camera di prova impermeabile IPX9K comune, vale a dire camera di prova impermeabile IPX9K tipo camera e camera di prova impermeabile senza alloggiamento IPX9K, E fare analisi e confronto dettagliati dal loro principio di funzionamento, caratteristiche strutturali, scenari applicativi, vantaggi e svantaggi.
La camera di prova impermeabile IPX9K si basa sullo standard di valutazione impermeabile IPX9K. Lo standard richiede che l'attrezzatura di prova può produrre una temperatura elevata (circa 88 ° C), acqua a getto ad alta pressione (8-10 MPa), da diverse angolazioni per impattare il campione di prova, la durata di 30 secondi.
La camera di prova impermeabile IPX9K utilizza un sistema di riscaldamento e una pompa ad alta pressione che forma un flusso di getto ad alta velocità attraverso un ugello speciale. Allo stesso tempo, la temperatura, la pressione, l'angolo di iniezione e il tempo del flusso d'acqua sono regolati con precisione attraverso il sistema di controllo per soddisfare i requisiti di prova dello standard IPX9K.
(1) caratteristiche strutturali
Passo 1: Shell
Il guscio esterno della camera di prova impermeabile IPX9K è realizzato in lamiera d'acciaio con rivestimento protettivo. Il trattamento della vernice dopo la spruzzatura ha una buona resistenza alla ruggine e alla corrosione.
Passo 2. Camera interna
La camera interna e il giradischi sono in genere realizzati in lamiera di acciaio inossidabile sus304, che possono resistere agli urti del flusso d'acqua ad alta temperatura e alta pressione e non è facile da arrugginire, per garantire il funzionamento stabile a lungo termine della camera di prova.
Passo 3: serbatoio dell'acqua
Viene fornito con un serbatoio dell'acqua, posizionato nella parte inferiore del serbatoio di prova e fa circolare l'acqua. Il serbatoio dell'acqua è dotato di una valvola a sfera galleggiante del livello dell'acqua, che può controllare automaticamente l'aspirazione dell'acqua e ha un rilevamento dell'allarme del livello dell'acqua basso per evitare che la pompa dell'acqua venga danneggiata.
Passo 4. Finestre di osservazione e illuminazione
La porta viene fornita con una finestra di osservazione trasparente, realizzata in vetro temperato per facilitare l'osservazione. L'illuminazione a led è installata nella custodia per garantire che sia chiaramente visibile durante il test.
Sistema di controllo passo 5.
Utilizzando il PLC touch screen come sistema di controllo core, l'interfaccia operativa è intuitivo e semplice, facile da impostare parametri di test e monitora il processo di test.
(2) vantaggi
1. Alta stabilità
Grazie alla sua struttura stabile e all'eccellente selezione di componenti, può mantenere prestazioni stabili nell'uso a lungo termine e ridurre la possibilità di guasto.
2. Alta precisione del test
Il sistema di controllo preciso e gli ugelli di alta qualità garantiscono la precisione della temperatura, della pressione e dell'angolo di iniezione e nbsP; Del flusso d'acqua, aumentando così l'efficienza dei risultati del test.
3. Buona sicurezza
Dispositivi di protezione di sicurezza perfetti, come protezione da sovraccarico, protezione dalle perdite, ecc., possono garantire efficacemente la sicurezza degli operatori.
(1) scenari applicativi
1. Ispezione in loco
Per alcune grandi attrezzature o prodotti che non possono essere rimossi, la camera di prova senza alloggiamento può essere portata al sito per testare per migliorare la praticità del rilevamento.
2. Punto di rilevamento temporaneo
In alcuni siti di test temporanei, come siti espositivi, cantieri all'aperto, ecc., le camere di prova senza alloggiamento possono essere utilizzate rapidamente e utilizzate.
3. Servizio di noleggio
Può essere utilizzato come attrezzatura a noleggio per fornire servizi di test impermeabili a breve termine per diversi utenti.
(2) vantaggi
1. Forte flessibilità
Può muoversi in modo flessibile in diverse posizioni di prova in base alle esigenze reali e adattarsi a vari ambienti di test complessi.
2. Costo più basso
Per alcuni utenti che non usano frequentemente o hanno un budget limitato, il costo di acquisizione delle camere di prova senza alloggiamento è piuttosto basso.
3. Distribuzione rapida
Quando è necessario il test, può essere pronto rapidamente, risparmiando tempo.
(1) prestazioni
Il tipo a camera funziona meglio in termini di precisione del controllo della temperatura, stabilità della pressione e uniformità dell'angolo di spruzzatura ed è adatto per occasioni in cui i risultati dei test sono necessari per essere più alti. Anche se le prestazioni del no-housing sono leggermente ridotte, possono ancora soddisfare le esigenze di test IPX9K di base nella maggior parte dei casi.
(2) convenienza d'uso
Il tipo no-housing ha l'evidente vantaggio di essere in grado di essere facilmente spostato tra diverse posizioni, mentre il tipo di camera è più adatto per l'uso a lungo termine in luoghi come i laboratori.
(1) seleziona in base allo scenario di utilizzo
Se il lavoro di prova viene condotto principalmente in laboratorio e i requisiti di precisione e stabilità del test sono elevati, la camera di prova impermeabile IPX9K di tipo a camera dovrebbe essere preferita. Se i test sul campo o le ispezioni temporanee devono essere condotti frequentemente in diverse posizioni, una camera di prova senza alloggiamento è più adatta.
(2) seleziona in base al budget
In caso di budget sufficiente, la camera di prova di tipo camera è una scelta migliore. Se il budget è limitato e i requisiti per le prestazioni del test non sono molto richiesti, la camera di prova senza alloggiamento può soddisfare le esigenze di base.
(C) in base alle caratteristiche della selezione del campione di prova
Per campioni di grandi dimensioni in lotti, la camera di prova della camera può fornire più spazio di prova e maggiore efficienza. Per piccoli campioni di prova dispersi, la flessibilità della camera di prova senza alloggiamento è più vantaggiosa.
Camera di prova impermeabile IPX9K tipo camera e camera di prova impermeabile IPX9K senza alloggiamento hanno le loro caratteristiche, gli utenti devono essere basati sulla domanda effettiva, sullo scenario d'uso, E altri fattori per una valutazione completa nella scelta.
Che sia di tipo a camera o camera di prova senza alloggiamento, forniscono un mezzo importante per il test delle prestazioni impermeabili dei prodotti, che aiuta a migliorare la qualità del prodotto e a migliorare la competitività dei prodotti sul mercato.
