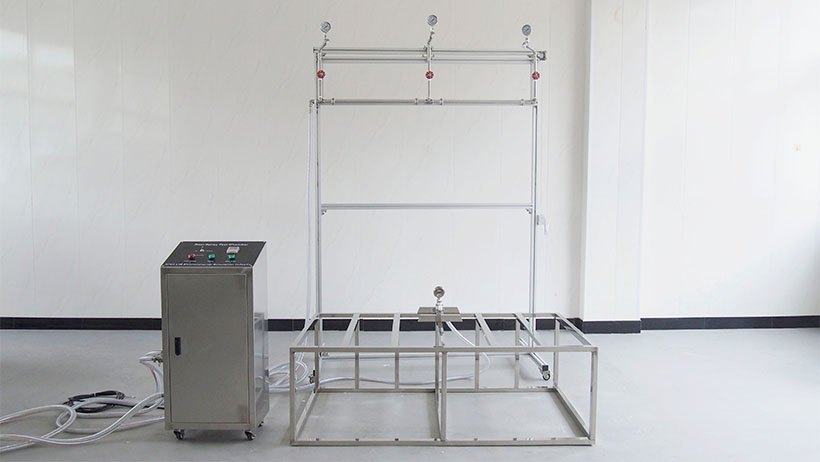

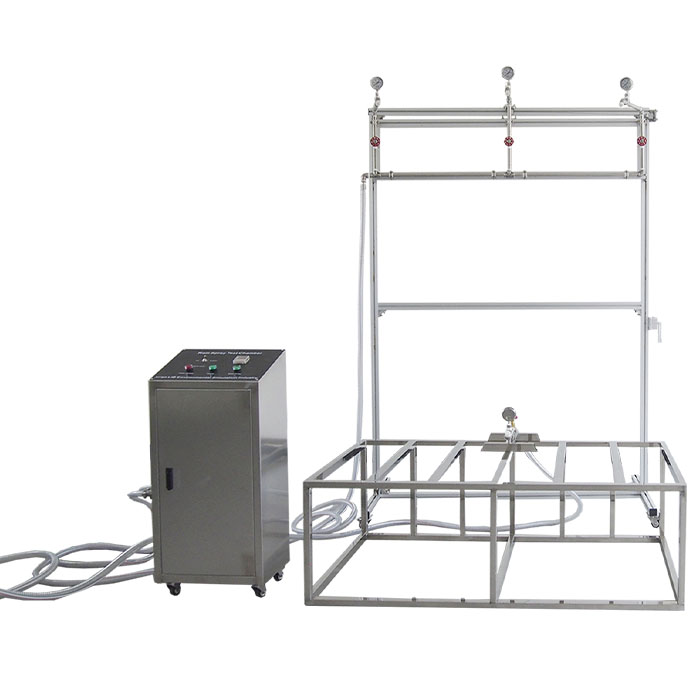

Apparecchio per test di pioggia UL

Name: Apparecchio per test di pioggia UL
Brand: Xi'an LIB Environmental Simulation Industry

L'apparecchiatura per test di pioggia LIB UL simula l'ambiente di pioggia naturale per valutare se l'involucro elettrico soddisfa i requisiti di prestazione contro la pioggia del grado NEMA Type 3R secondo lo standard UL 50E. Il campione di prova è stato spruzzato verticalmente con una portata d'acqua di 5,4 L/min/m², l'angolo dell'ugello era di 45° ed è stato esposto continuamente alla pioggia per circa 1 ora per verificare se l'apparecchiatura può impedire efficacemente l'ingresso dell'acqua piovana all'interno dell'elettrico in un ambiente di esposizione esterna. Le applicazioni tipiche includono scatole per contatori elettrici esterni, scatole di controllo dell'illuminazione stradale, scatole di giunzione per comunicazioni e altri scenari.

Modello: R-UL020

Standard: UL 50E, NEMA 3 e 4

Apparecchiatura per test di pioggia UL | Validazione dell'impermeabilità per involucri esterni

Caratteristiche e vantaggi dell'apparecchiatura per test di pioggia UL

1. Il controllo preciso della portata di spruzzo e dell’angolo dell’ugello (45°) può riprodurre fedelmente l’impatto della pioggia naturale sulle apparecchiature elettriche per esterni.

2. La disposizione degli ugelli è razionale. Abbinata a supporti regolabili o piattaforme girevoli, permette di coprire involucri di diverse dimensioni e strutture.

3. Non solo applicabile al Tipo 3R, ma i parametri possono essere regolati secondo necessità per test di pioggia di altre classi NEMA come Tipo 3 e 3S.

4. Contribuisce alla certificazione e al controllo qualità del prodotto, soddisfacendo i requisiti della norma UL 50E.

Specifiche dell’apparecchiatura per test di pioggia UL

Modello		R-UL020
Dimensioni complessive (mm)		80015003800mm
Gamma di regolazione in altezza del dispositivo di spruzzo		1000-3600mm (Regolabile)
Parametro	Numero di ugelli	3 ugelli
	Distanza tra gli ugelli	710mm
	Diametro del foro di spruzzo	Φ5mm
	Pressione dell’acqua	34.5Kpa
	Dimensioni della piattaforma portacampioni	1000X1400X500mm
	Portata della piattaforma portacampioni	100 Kgs
Struttura	Controllo della pressione dell’acqua	Flussometro
	Sistema di alimentazione dell’acqua	Alimentazione idrica automatica, sistema di purificazione dell’acqua
	Quadro di controllo	Visualizza la modalità di spruzzo, il tempo e la pompa dell’acqua
Materiale	Materiale	SUS304 stainless steel
Materiale	Materiale della piattaforma portacampioni	SUS304 stainless steel
Condizioni ambientali		5℃～+35 ℃ ≤85% RH
Standard		UL 50E Type 3R
Alimentazione		380V 50Hz 3P

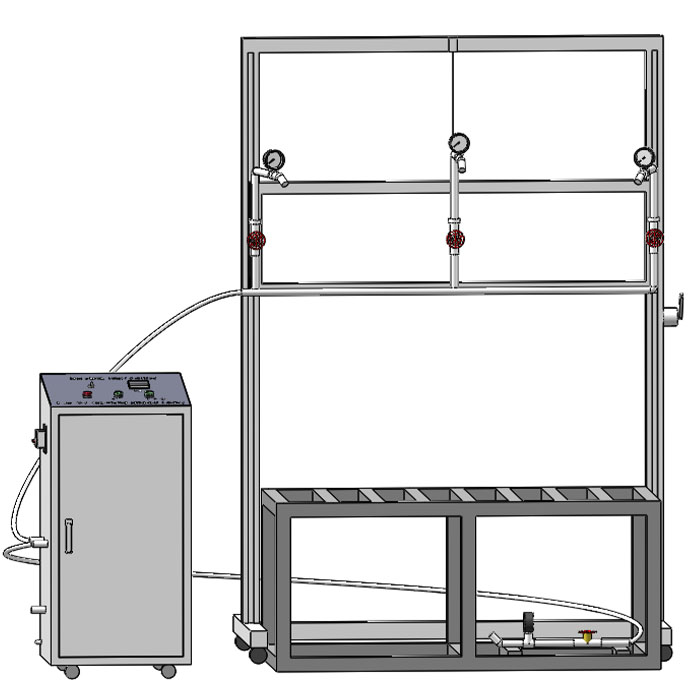

Dettagli dell’apparecchiatura per test di pioggia UL


Ugelli di precisione	Sistema di controllo del flusso d’acqua

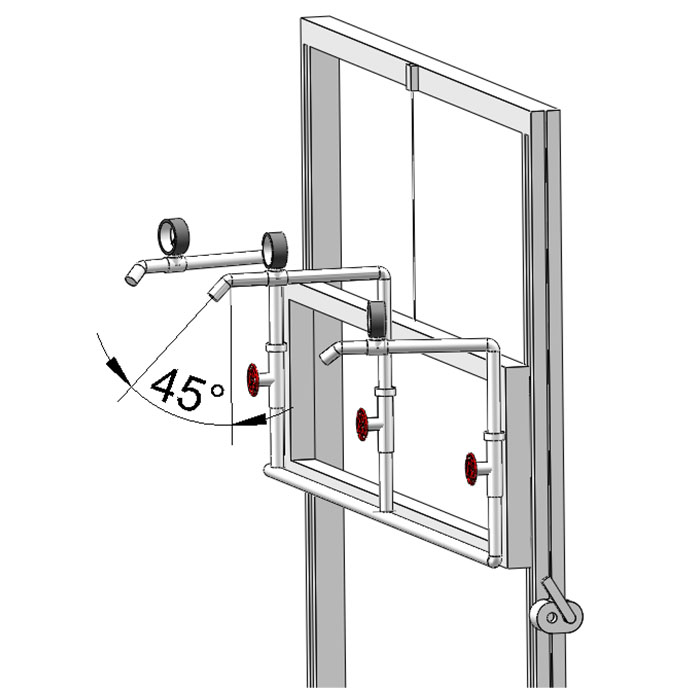

Dotato di ugello in acciaio inossidabile del diametro di Φ5mm, installato su un supporto regolabile in altezza per simulare il punto di caduta della goccia di pioggia naturale.	La valvola di controllo del flusso e il manometro garantiscono un flusso d’acqua stabile; è inoltre dotato di un flussometro per un monitoraggio preciso.
Piattaforma di prova regolabile	Apparecchio per test di resistenza alla corrosione
Ripiano portacampioni regolabile in altezza, con una portata di 100 kg, supporta i test di pioggia per pezzi con involucri di diverse dimensioni.	Acciaio inossidabile 304, con struttura robusta, in grado di resistere all’impatto prolungato del flusso d’acqua e adatto per un uso intensivo in laboratori o istituti di certificazione.

Se avete altre esigenze particolari, non esitate a contattare LIB e a comunicarci le vostre necessità. Vi risponderemo tempestivamente. Tutte le apparecchiature di prova LIB sono coperte da una garanzia estesa di 36 mesi e da un servizio a vita.
