L'ip nel test di protezione non si riferisce al brevetto né al IP di rete. Nella definizione di polvere e acqua, il termine IP sta per la protezione internazionale e i due numeri che seguono sono i livelli di protezione fissati dallo standard IEC 60529.
Questi due numeri riflettono la capacità protettiva di "solid" e "liquid". Le due cifre dopo l'ip, la prima cifra è il livello di protezione dello stato solido, vale a dire il livello di polvere a cui siamo soggette, il grado è 0-6; il secondo numero è il livello di protezione del liquido, vale a dire che spesso il test di livello impermeabile, Il campo di divisione del grado è 0-8. Quindi, la camera di prova impermeabile IP56 non è accurata e la camera di prova impermeabile IPX5X6 è più accurata.
Livello | Descrizione | Livello di protezione impermeabile |
IPX0 | No waterproof | Nessuna capacità e protezione impermeabili. |
IPX1 | Tipo antigoccia (I) | L'operazione normale [stato stazionario] per evitare che le gocce d'acqua penetrino e possono fornire una protezione impermeabile da 3 a 5mm al minuto di pioggia per 10 minuti |
IPX2 | Tipo a prova di gocciolamento (II) | Fornisce la stessa protezione dell'acqua dell'ipx1, ma supera i test di resistenza all'acqua a quattro punti fino a 15 gradi. |
IPX3 | Tipo antipioggia | Impedisce l'ingresso dell'acqua, fornisce una portata di 10 litri al minuto e una pressione di flusso di 80 ~ 100KN/m2 e una protezione impermeabile con 60 gradi di spruzzi interni per 5 minuti. |
IPX4 | Tipo antispruzzo | Impedisce l'ingresso dell'acqua, equivalente alla capacità di protezione impermeabile di IPX3, ma supera anche il test splash impermeabile a vari angoli. |
IPX5 | Tipo anti-getto | Fornisce un ugello con apertura di 6.3 cm a 3 metri di distanza e spara pressione dell'acqua equivalente a 12.5 litri al minuto e 30 kN /m2, che può resistere alla colonna d'acqua della pistola a spruzzo a bassa pressione per 3 minuti. |
IPX6 | Tipo a prova di onda | Fornisce un ugello con apertura di 12.5cm a una distanza di 3 metri e la pressione dell'acqua dei germogli equivalente a 100 litri al minuto e 100 kN /m2, che può resistere alla colonna d'acqua della pistola a spruzzo ad alta pressione per 3 minuti. |
IPX7 | Resistente alle intrusioni | Fornisce protezione dell'acqua fino a 1 metro sott'acqua per 30 minuti. |
IPX8 | Modello subacqueo | Fornisce protezione dell'acqua fino a 1.5 metri sott'acqua per 30 minuti. |
Con il continuo avanzamento della scienza e della tecnologia, gli scenari applicativi di vari prodotti elettronici, ricambi auto e apparecchiature di comunicazione sono sempre più estesi, da interni a esterni, dagli ambienti asciutti a condizioni di clima bagnate e anche difficili. In questi diversi ambienti, le prestazioni impermeabili del prodotto sono direttamente legate alla sua affidabilità e durata. Se le prestazioni impermeabili del prodotto sono poche, possono portare a cortocircuito del circuito interno, danni ai componenti e altri problemi, inciando così il normale utilizzo del prodotto. Il miglioramento delle prestazioni impermeabili dei prodotti è uno dei collegamenti chiave per garantire la qualità del prodotto.
A. Componente dell'attrezzatura 1:

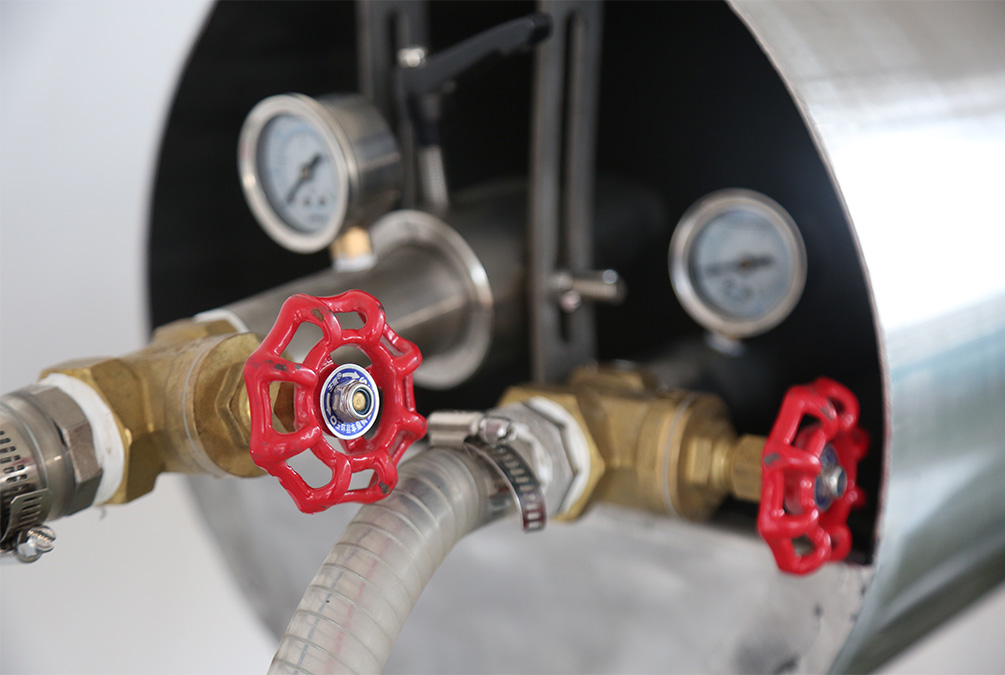

Dispositivo di spruzzatura dell'acqua forte IPX56
Parametri funzionali:
Adatto per IPX5, test IPX6 dei prodotti;
Apertura: Phi 6.3mm (IPX5), Phi 12.5mm (IPX6);
Connessione filettata per ugello IPX5, IPX6, sostituzione rapida.
Portata acqua: 12.5 ± 0.625L/min(IPX5), 100 ± 5L/min(IPX6) gli utenti impostano i parametri di flusso sul touch screen, modalità di regolazione automatica della conversione di frequenza;
Tempo di prova: tempo di prova: è possibile impostare;
Distanza dell'ugello dal guscio: 2.5-3m;
Pressione di prova: IPX5 circa 30KPa,IPX6 circa 100KPa. (Nota: la pressione di prova è solo per riferimento, soggetto al controllo del flusso);
B. Componenti dell'attrezzatura 2:

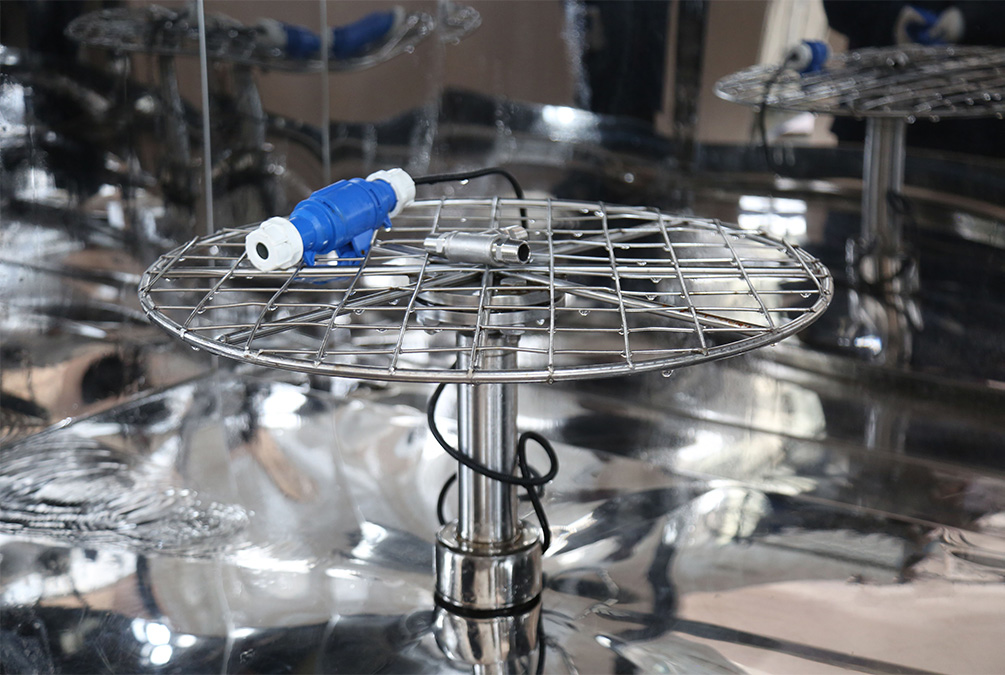

Fase rotante inclinabile
1. Tavola rotante dIameter: about0. 400mm;
2. Velocità giradischi: 0-7 RPM, può essere impostato;
3. Il tipo di tubo di rete della piattaforma;
4. Presa impermeabile per alimentatore campione;
5. Controllo della rotazione positivo e negativo, l'azione di rotazione è controllata dall'armadio di controllo;
6. drive: riduttore a turbina con motore passo-passo;
7. Carico massimo: 50KG.
C. Componenti dell'attrezzatura 3:
Sistema di alimentazione e controllo dell'acqua intelligente
Parametri funzionali:
1. Controllo del flusso: utilizzo del misuratore di portata a turbina ad alta precisione e del misuratore di portata digitale elettronico controllo intelligente, utilizzando un set di pompe dell'acqua e un set di controllo del misuratore di portata, È possibile selezionare e impostare il flusso sul touch screen dell'armadio di controllo.
2. Il serbatoio dell'acqua è dotato di un interruttore di livello del liquido, nel test può riempire automaticamente l'acqua e la funzione di protezione dell'arresto della pompa di controllo del livello dell'acqua bassa.
3. Interfaccia uomo-macchina
4. Funzione di controllo: controllo del flusso, controllo delle azioni della fase di carico, controllo del tempo di prova, controllo del flusso dell'ugello portatile, ecc.
5. Funzione di protezione: protezione dalle perdite, protezione da sovraccarico, protezione da cortocircuito, protezione dalla mancanza d'acqua.

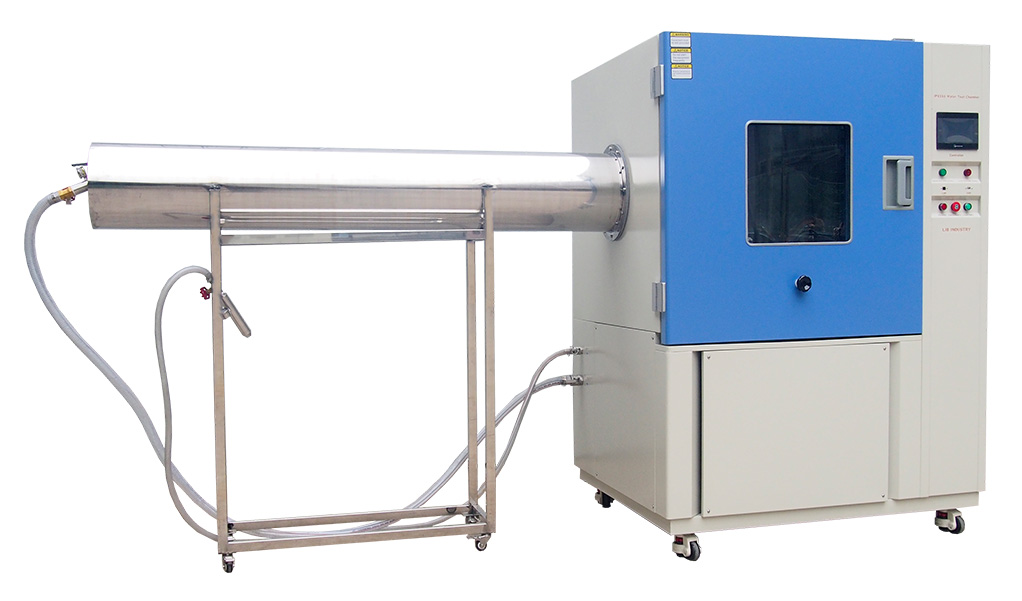

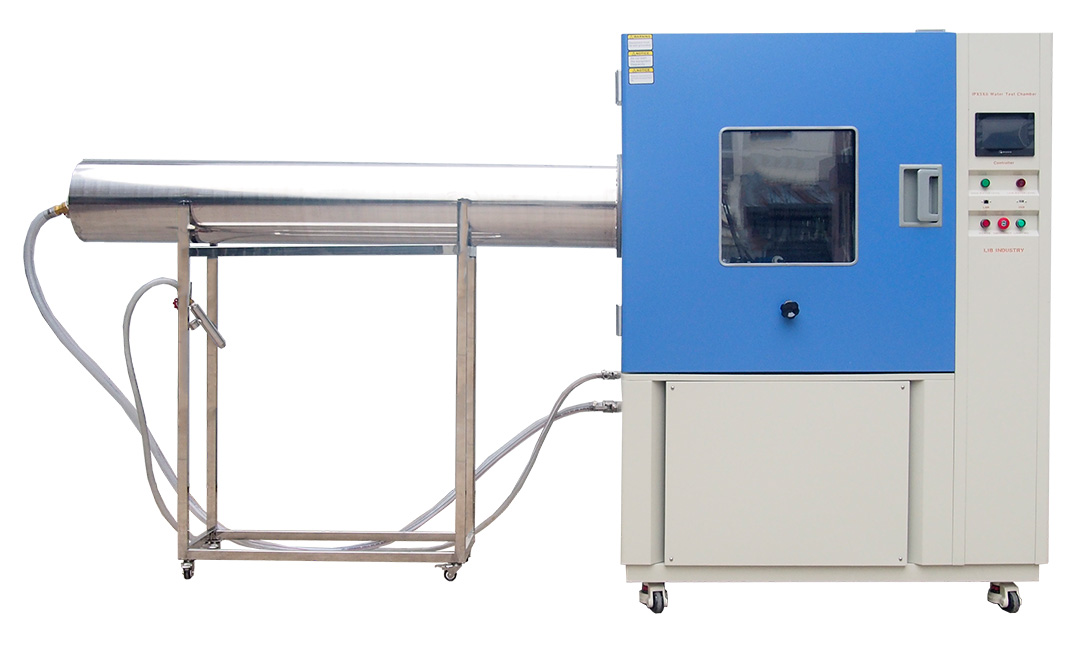

D. Camera struttura:
1. Materiale camera interna: piastra in acciaio inossidabile SUS304;
2. Materiale della camera esterna: vernice/spray in acciaio laminato a freddo A3;
3. Finestra di osservazione: una finestra di osservazione in vetro;
4. Illuminazione: un set di illuminazione interna, facile da osservare il test.
1. Industria elettronica ed elettrica
Nel settore elettronico ed elettrico, molti prodotti come telefoni cellulari, tablet, fotocamere, ecc., hanno bisogno di avere una buona prestazione impermeabile. Utilizzando la camera di prova IPX56, possiamo garantire che questi prodotti funzionano bene in ambienti umidi. Ad esempio, un marchio di telefoni cellulari nel processo di sviluppo del prodotto, l'uso della camera di prova IPX56 per eseguire un rigoroso test delle prestazioni impermeabili sul telefono cellulare, attraverso il miglioramento continuo della progettazione e del processo del prodotto e alla fine ha lanciato un telefono cellulare con eccellenti prestazioni impermeabili, ampiamente elogiate dai consumatori.
2. Industria dei ricambi Auto
Nel processo di guida, l'auto può soddisfare varie condizioni meteorologiche, come pioggia pesante, inondazioni e così via. I ricambi auto come luci, sensori, motori, ecc., devono avere buone prestazioni impermeabili. Utilizzando la camera di prova IPX56 per il test, è possibile garantire che le parti automobilistiche lavorino ancora bene in ambienti difficili. Ad esempio, nel processo di produzione di un fornitore di ricambi auto, la camera di prova IPX56 è stata utilizzata per testare i fari e migliorare la struttura e i materiali di tenuta, le prestazioni impermeabili dei fari sono state migliorate, riducendo così il tasso di manutenzione post-vendita dei prodotti.
3. Industria delle apparecchiature di comunicazione
Le apparecchiature di comunicazione come le stazioni base e le antenne sono di solito installate all'aperto e hanno bisogno di resistere al test di vari ambienti naturali. Le apparecchiature di comunicazione devono anche avere buone prestazioni impermeabili. Utilizzando la camera di prova IPX56 per il test, è possibile garantire che le apparecchiature di comunicazione lavorino ancora bene in ambienti difficili. Ad esempio, un produttore di apparecchiature di comunicazione ha utilizzato la camera di prova IPX56 per testare la stazione base nel processo di sviluppo del prodotto, E migliorato le prestazioni impermeabili della stazione base ottimizzando la progettazione strutturale e il processo di trattamento impermeabile, aumentando così l'efficienza e la stabilità del prodotto.
In sintesi, la camera di prova IPX56, come attrezzatura chiave per garantire la qualità del prodotto, gioca un ruolo importante negli apparecchi elettronici ed elettrici, ricambi auto, apparecchiature di comunicazione e altri settori. Attraverso il rigoroso test delle prestazioni impermeabili dei prodotti, possiamo garantire che i prodotti soddisfano i requisiti standard, trovare i difetti di progettazione del prodotto in anticipo e ridurre i costi di manutenzione post-vendita del prodotto.
