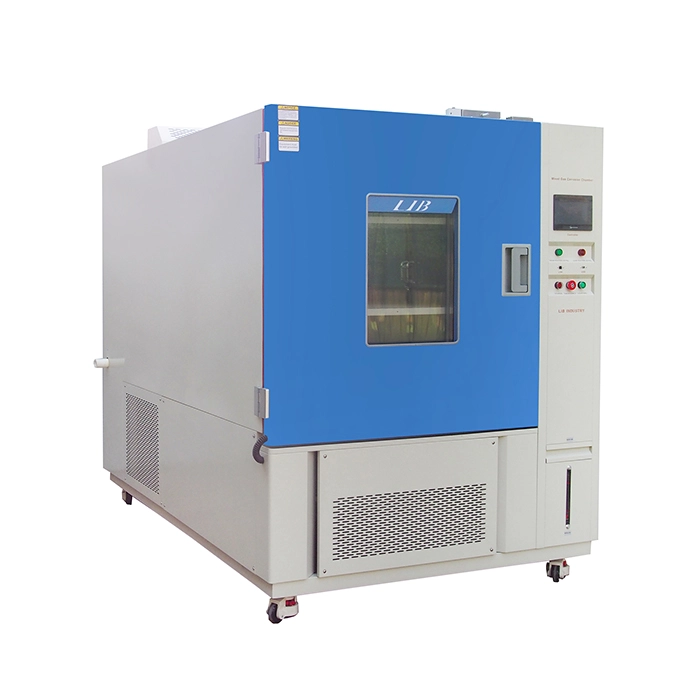

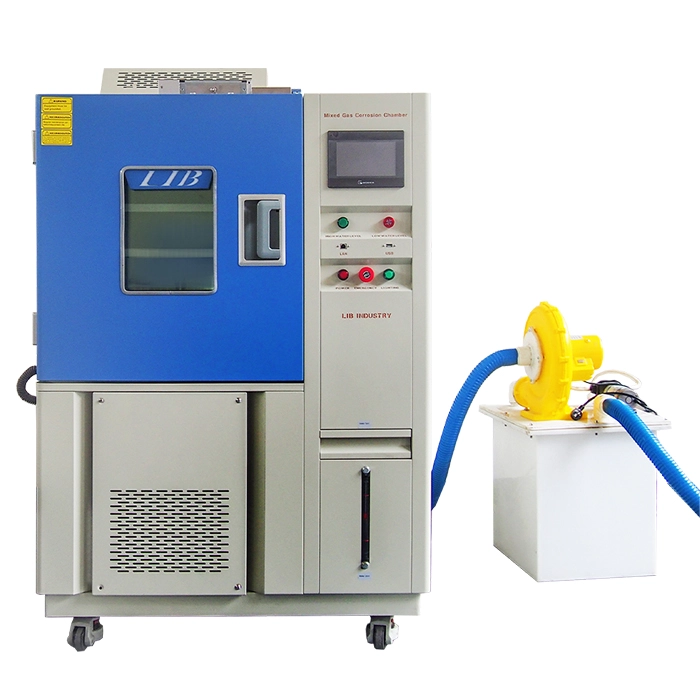

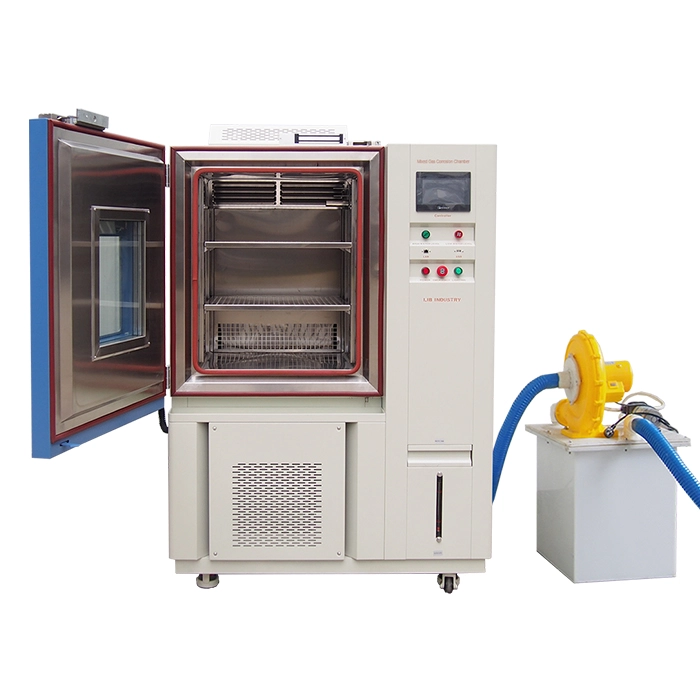

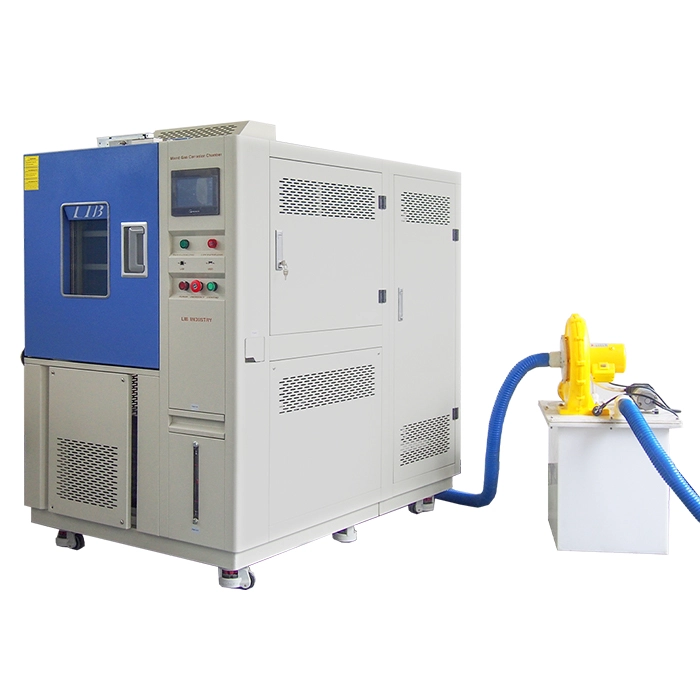

Camera di prova MFG

Name: Camera di prova MFG
Brand: Xi'an LIB Environmental Simulation Industry

Nella camera di prova MFG (Mixed Flowing Gases), il rapporto di miscelazione, la portata, la temperatura, l'umidità e altri parametri ambientali di vari gas possono essere controllati con precisione, testando la resistenza alla corrosione di vari materiali, componenti elettronici e altri prodotti nell'ambiente di gas corrosivi misti.

La camera di prova LIB MFG può eseguire test con gas singolo e può anche eseguire test con gas misti (H2S/NO2/CL2/SO2, ecc. ).

Modello: GCM-100, GCM-225, GCM-500, GCM-800, GCM-1000

Normativa: ASTM B827, ASTM B845, IEC 60068-2-60, IEC 60068-2-42, MIL-STD-810, EIA-364-65

Come una camera di prova MFG accelera i test di corrosione

Caratteristiche e Vantaggi della Camera di Prova MFG

1. Una varietà di gas diversi, come H2S,NO2,CL2,SO2,NH3,ecc., sono miscelati con precisione in una proporzione prestabilita. Controllore di flusso del gas ad alta precisione con accuratezza di controllo di parti per miliardo (ppb).

2. Oltre al controllo dei gas, l'intervallo di temperatura può essere controllato da 15 °C a 100 °C, e l'umidità può essere regolata dal 30% al 98% RH, offrendo una regolazione ampia e precisa di temperatura e umidità per soddisfare diverse esigenze di prova.

3. Dotata di controllore di flusso del gas ad alta precisione, sensore di temperatura, sensore di umidità, in grado di controllare con precisione vari parametri nella camera di prova MFG per garantire la stabilità e l'accuratezza delle condizioni di prova.

4. Il design concavo e convesso, la guarnizione in silicone e il blocco elettromagnetico sono utilizzati per garantire la tenuta della camera di prova durante il test, prevenendo la fuoriuscita di gas nocivi.

Specifiche della Camera di Prova MFG

Modello	GCM-100	GCM-225	GCM-500
Dimensioni Interne (mm)	400500500	500600750	700800900
Dimensioni Complessive (mm)	101010501620	111011501860	133013502010
Volume Interno (L)	100	225	500
Intervallo di Temperatura	15 ℃ ～ 80 ℃
Variazione di Temperatura	± 0.5 ℃
Deviazione di Temperatura	± 2.0 ℃
Intervallo di Umidità	30% ~ 98% RH
Deviazione di Umidità	±2.5% RH
Concentrazione di SO2	100 ~500 ppb± 20 ppb (Regolabile)
H2S Concentrazione	10 ~100 ppb ± 20 ppb (Regolabile)
NO2 Concentrazione	200 ppb ± 20 ppb (Regolabile)
Cl2 Concentrazione	10 ~20 ppb ±5 ppb (Regolabile)
Tasso di Ricambio dell'Aria	3~10 volte/h
Sistema di Raffreddamento	Sistema di refrigerazione a compressione meccanica
Umidificatore	Umidificatore a evaporazione con isolamento esterno e superficie in acciaio inossidabile
Sistema di Alimentazione dell'Acqua	Sistema di purificazione dell'acqua, alimentazione automatica dell'acqua
Controllore	Controllore touch screen LCD a colori programmabile Connessione Ethernet, collegamento PC
Sensore Gas	Sensore gas H2S/NO2/CL2/SO2
Circolazione dell'Aria	Ventilatore centrifugo
Blocco Porta	Blocco elettromagnetico
Dispositivo di Scarico Gas	Unità di Scarico
Dispositivi di Sicurezza	Protezione da combustione a secco dell'umidificatore; Protezione da sovratemperatura; Protezione da sovracorrente; Protezione da mancanza d'acqua; Protezione da dispersione a terra
Materiale Interno	Acciaio inossidabile SUS316 + plastica rinforzata con fibra di vetro
Materiale Esterno	Lamiera d'acciaio con rivestimento protettivo

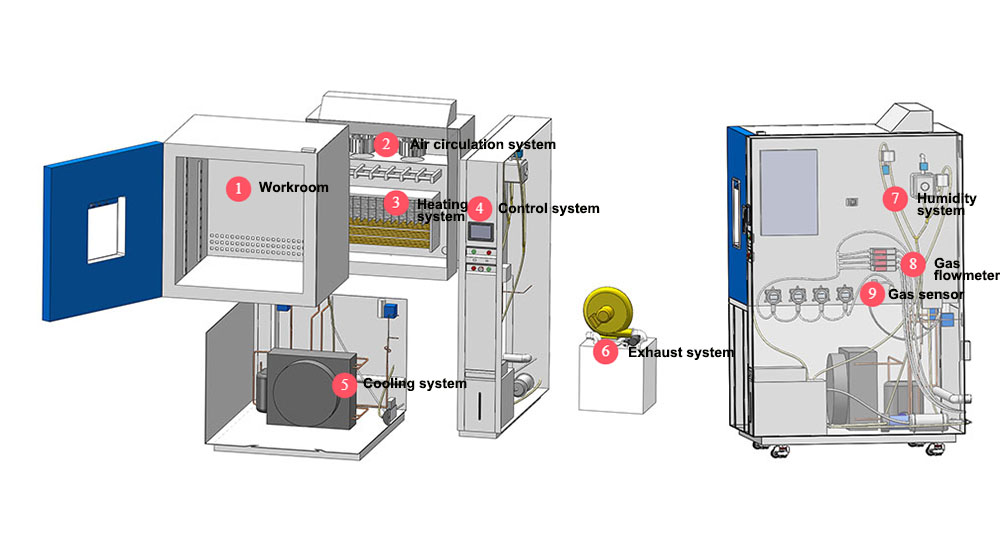

Configurazione della Camera di Prova MFG

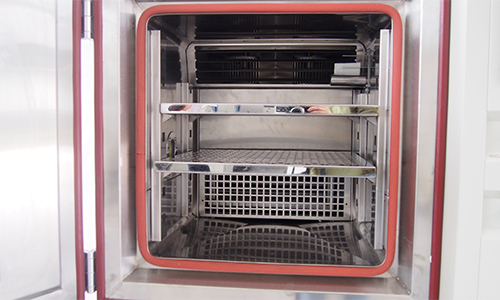

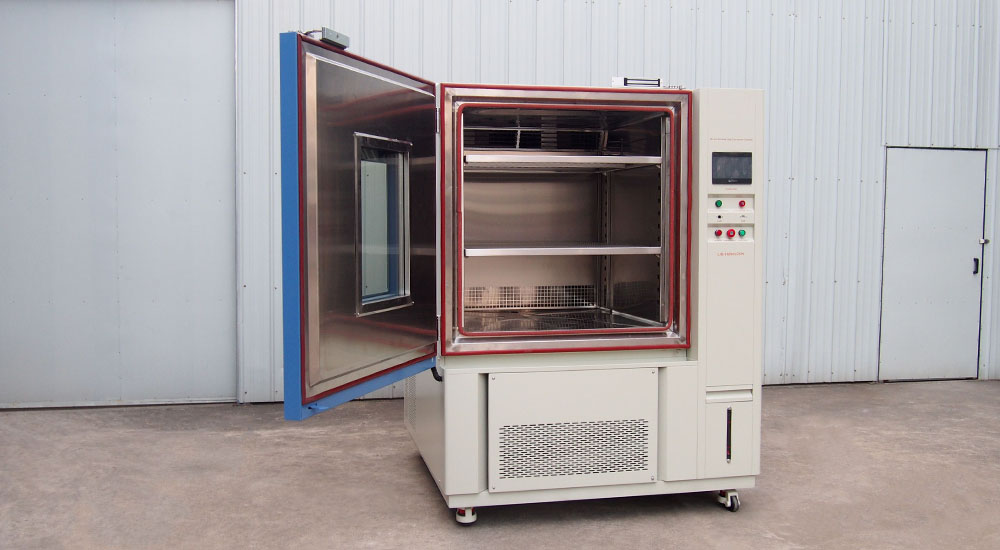

①Camera di Lavoro	Il materiale in acciaio inossidabile SUS304 dellaworkroom’è rivestito con uno strato di vetroresina, che previene la corrosione e aumenta la robustezza dell'apparecchiatura.② Sistema di circolazione dell'aria
Composto da un ventilatore centrifugo e un motore di azionamento, l'aria nella camera di prova viene continuamente fatta circolare per garantire la distribuzione uniforme dei parametri ambientali come temperatura, umidità e concentrazione di gas nella camera.	③

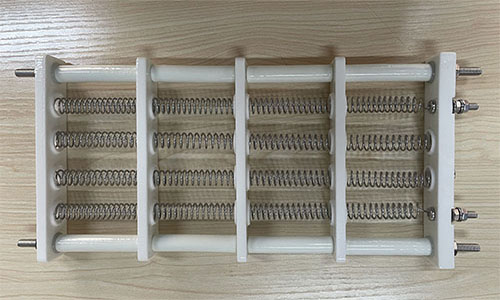

Sistema di riscaldamentoFilo resistivo ad alta potenza, aumenta rapidamente la temperatura nella camera di prova.	④

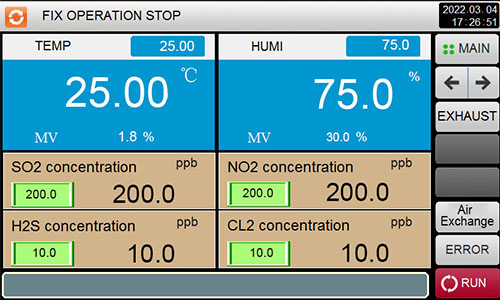

Sistema di controlloIl PID controlla con precisione temperatura, umidità, flusso di gas e altri parametri, e dispone anche di funzioni di monitoraggio, allarme e registrazione dati.	⑤ Sistema di raffreddamento

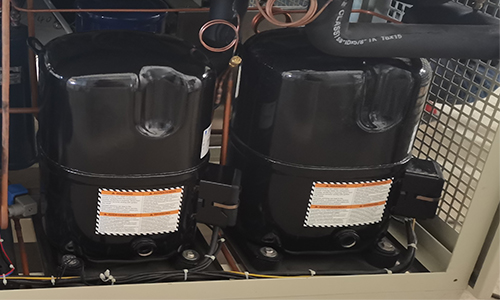

Composto da compressore, condensatore, meccanismo di strozzamento ed evaporatore. La temperatura nella camera viene ridotta assorbendo calore attraverso l'evaporazione del refrigerante.	⑥

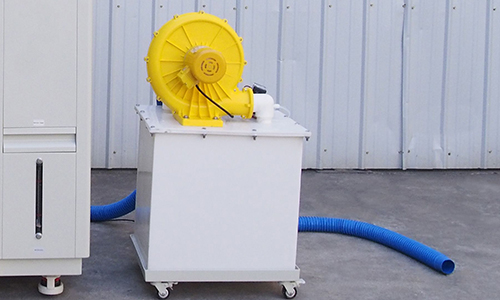

Dispositivo di scaricoSerbatoio di soluzione di NaOH per diluire H2S/NO2/CL2/SO2, rendendo l'ambiente di lavoro pulito e sicuro.	Può essere aggiunto anche un serbatoio di H2SO4 diluito per diluire i gas alcalini. ⑦ Sistema di umidificazione

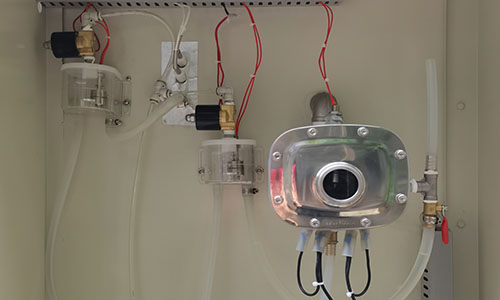

Umidificazione a vapore, aumenta rapidamente l'umidità all'interno della	chamber.

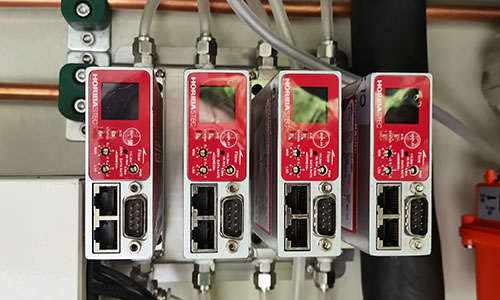

⑧ Flussometro del gas	Misura e controlla con precisione il flusso di gas nella camera di prova per garantire che la concentrazione del gas all'interno della camera raggiunga il valore impostato richiesto dal test.

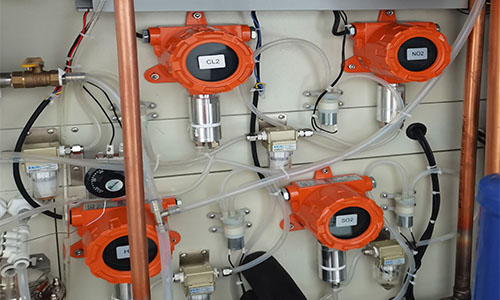

⑨ Sensore gas	Il sensore gas ad alta precisione può monitorare in tempo reale la concentrazione, il tipo e altri parametri del gas nellachambere inviare i dati al sistema di controllo.
