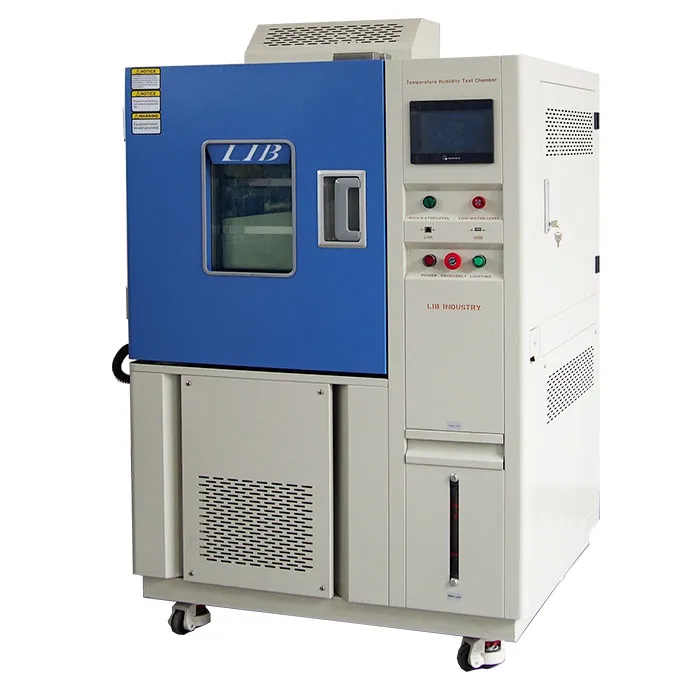

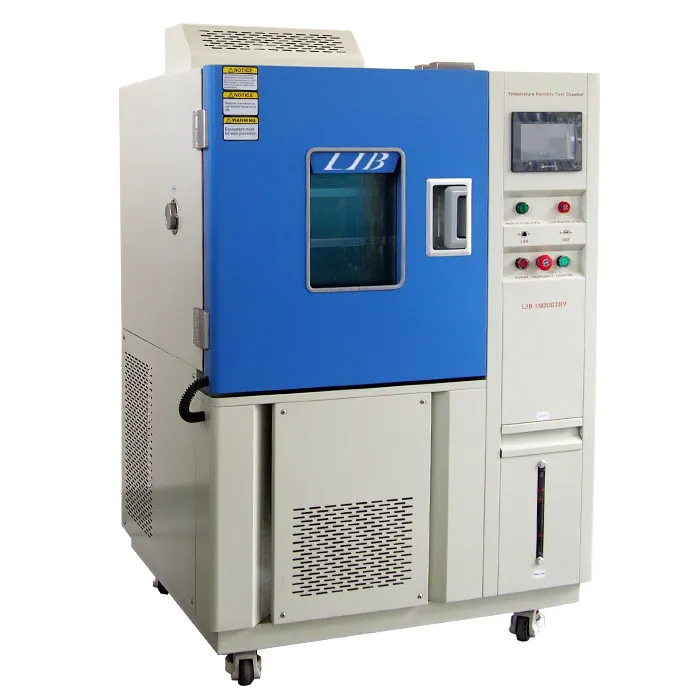

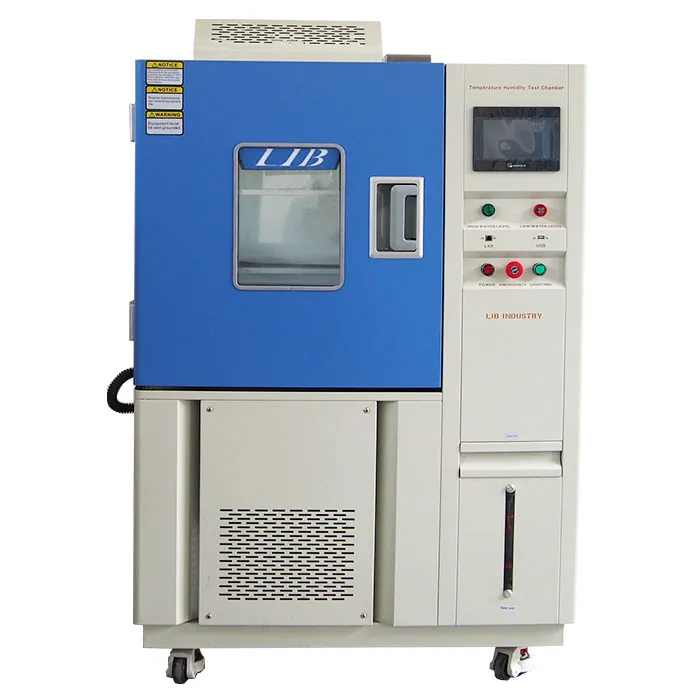

Camera di prova termica ad alta velocità di rampa

Name: Camera di prova termica ad alta velocità di rampa
Brand: Xi'an LIB Environmental Simulation Industry

La camera per test termici LIB ad alta velocità di rampa è progettata per applicazioni che richiedono rapidi cambiamenti di temperatura per valutare l'affidabilità termica di materiali, componenti e assemblaggi, come semiconduttori, elettronica automobilistica, batterie, aerospaziale e scienze dei materiali.

A differenza delle camere climatiche convenzionali, questa camera raggiunge rapidi tassi di riscaldamento e raffreddamento fino a5/10/15 °C o superiore/mincon un intervallo di temperatura da -70/-40/-20 °C a +150 °C, consentendo la simulazione precisa dello shock termico e delle condizioni di stress accelerato.

Modelli opzionali: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 e altri modelli personalizzati

Norme applicabili: AAMA501, ASTM D4169-16, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-811D

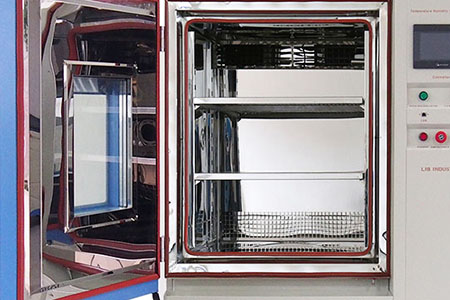

All'interno di una camera a ciclaggio termico durante test a temperature estreme

Caratteristiche e vantaggi della camera di test termico ad alta velocità di rampa

1. Ciclo termico ad alta velocità reale
A differenza delle camere convenzionali limitate a 3 °C/min, le camere LIB possono raggiungere fino a 30 °C/min in riscaldamento e raffreddamento, consentendo decine di cicli di temperatura in un solo giorno e accelerando drasticamente i tempi di qualificazione.

2. Ambiente di test costante
La circolazione d'aria ottimizzata garantisce una distribuzione uniforme della temperatura durante le transizioni rapide, prevenendo ritardi termici che potrebbero altrimenti mascherare fatica della saldatura o guasti di imballaggio nei semiconduttori.

3. Controllo della rampa ad alta efficienza energetica
Le camere LIB impiegano un algoritmo di gestione dinamica della potenza che regola in tempo reale i carichi del compressore e del riscaldatore, riducendo il consumo energetico nonostante cicli termici aggressivi.

4. Affidabilità dei test in profili gravosi
La camera mantiene una fluttuazione di temperatura di ±0,5 °C anche durante rampe rapide, garantendo che ogni profilo – sia esso il ciclo termico JEDEC JESD22 o il LV124 automobilistico – venga eseguito con precisione da laboratorio.

Parametri della camera di test termico ad alta velocità di rampa

Modello	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Dimensioni interne (mm)	400500500	500600750	700800900	80010001000	100010001000
Dimensioni esterne (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
Volume interno	100L	225L	500L	800L	1000L
Carico termico	1000W
Intervallo di temperatura	A: -20℃ ~ +150 ℃ B: -40℃ ~ +150 ℃ C: -70℃ ~ +150 ℃
Fluttuazione di temperatura	± 0,5 ℃
Deviazione di temperatura	± 2,0 ℃
Velocità di raffreddamento	5 ℃/min
Velocità di riscaldamento	5 ℃/min
Controller	Controller programmabile PID con touch screen LCD a colori, interfaccia multilingua, Ethernet, USB
Sistema di raffreddamento	Sistema di refrigerazione a compressione meccanica
Materiale esterno	Lamiera d'acciaio con rivestimento protettivo
Materiale interno	Acciaio inossidabile SUS304
Alimentazione elettrica	380V
Rumore massimo	65 dBA

Dettagli della camera di test termico ad alta velocità di rampa

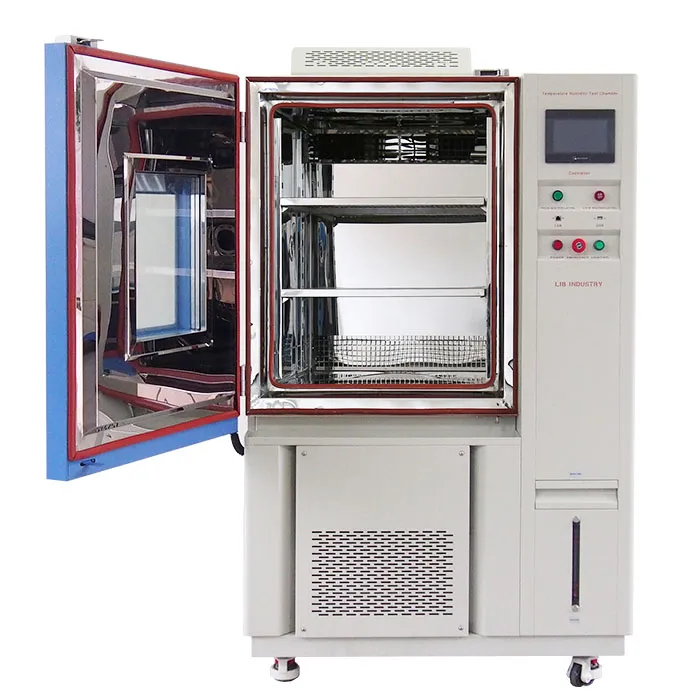

Spazio di test	Acciaio inossidabile SUS304, la camera interna garantisce durabilità in cicli ripetuti di riscaldamento e raffreddamento rapidi. Condotti di circolazione dell'aria appositamente progettati forniscono una distribuzione uniforme della temperatura durante le rampe veloci, prevenendo punti caldi o freddi anche a 20 °C/min. L'isolamento termico multistrato riduce al minimo le perdite di calore.
Foro per cavi	Porte standard per cavi e sensori da Ø50 mm, consentono un facile collegamento di circuiti di carico elettrico, pacchi batteria, schede di test PCB o sensori aerospaziali senza compromettere la stabilità della camera. Sono disponibili porte multiple opzionali o diametri personalizzati.
Sistema di controllo	Controller programmabile PID con touch screen avanzato, progettato per profili a rampa e sosta a più fasi. Monitoraggio in tempo reale delle curve di temperatura con registrazione dati e accesso remoto Ethernet/USB per la documentazione dei test.
Sistema di refrigerazione	Sistema di refrigerazione a cascata, progettato per un raffreddamento continuo ad alta velocità senza calo delle prestazioni. La gestione intelligente del carico bilancia la potenza di riscaldatore e compressore, offrendo efficienza energetica e risposta rapida.

Se desideri ottenere maggiori dettagli sulla camera di test termico ad alta velocità di rampa, ti invitiamo a lasciare i tuoi recapiti. Il team LIB ti fornirà ulteriori suggerimenti per la scelta, materiali e preventivi.
