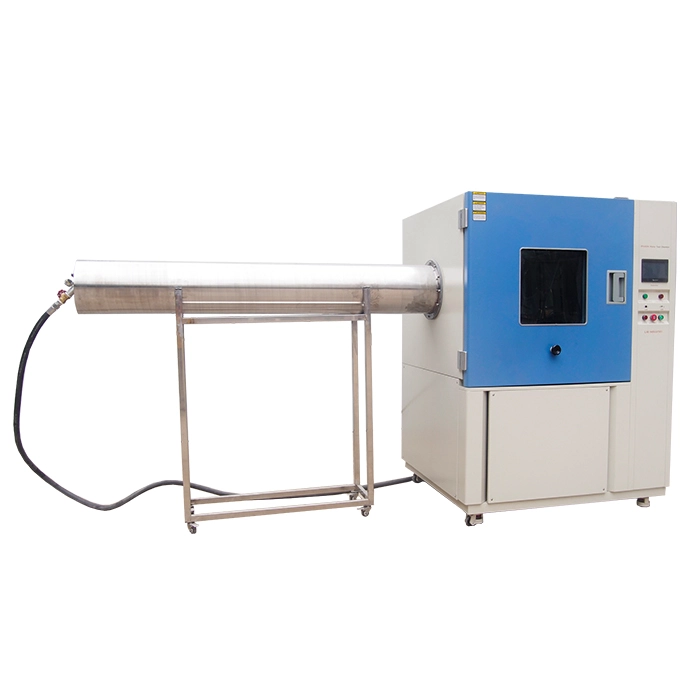

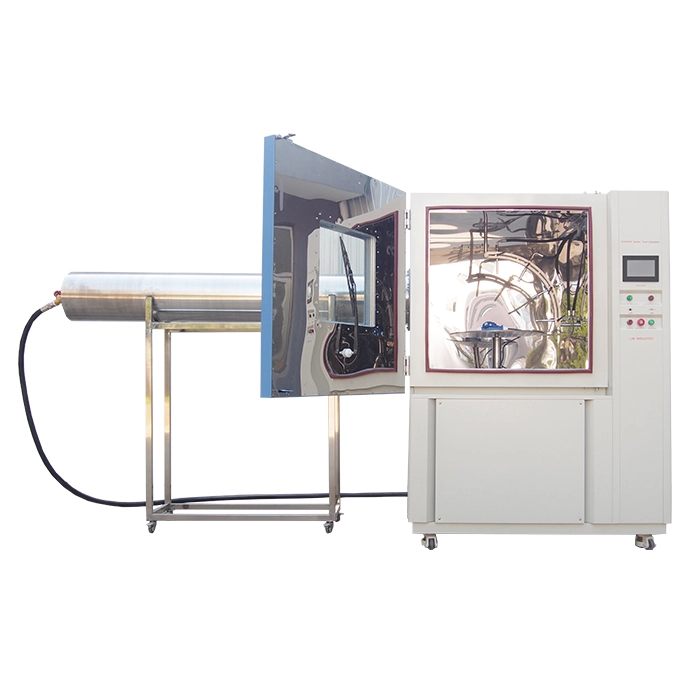

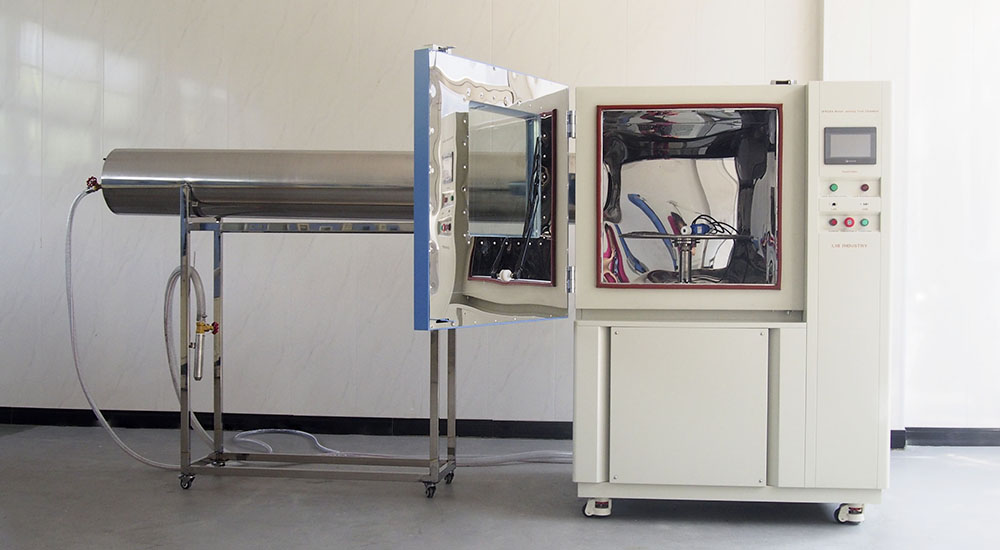

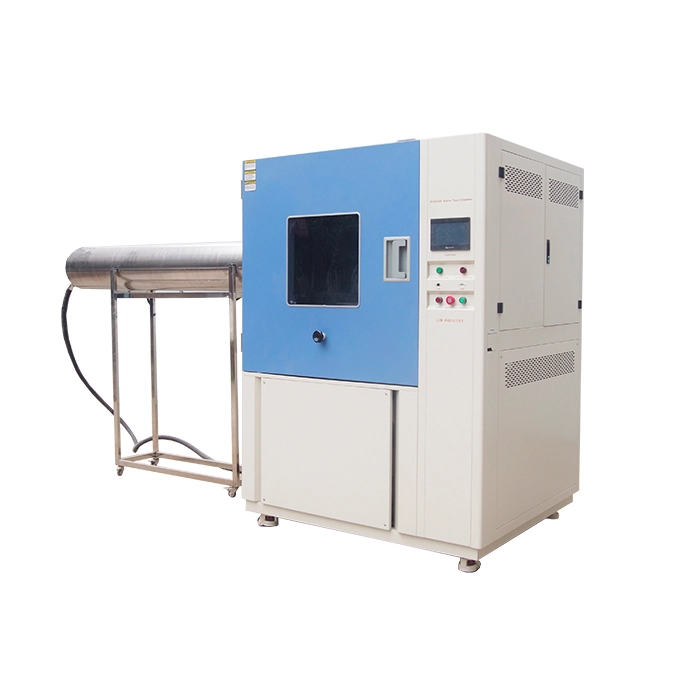

Camera di prova IP69K

Name: Camera di prova IP69K
Brand: Xi'an LIB Environmental Simulation Industry

La camera di prova muslimex prova le prestazioni impermeabili del prodotto, secondo gli standard impermeabili IPX6K e IPX9K.

IPX6K è il forte test dello spruzzo d'acqua, che richiede al prodotto di resistere alla pressione dell'acqua 1000kPa. IPX9K è un test di spruzzo d'acqua ad alta temperatura e ad alta pressione, la pressione dell'acqua deve raggiungere il terreno, utilizzare circa 80 ℃ di acqua calda per spruzzare il prodotto con un flusso d'acqua specifico e un angolo di iniezione.

Modello: R6K9K-1200

Standard: IEC 60529, IPX6K, IPX9K, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G, GJB 150.8-86, ISO 20653, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1

Caratteristiche e vantaggi della camera di prova IP69K

1. Attraverso il regolatore di pressione avanzato, l'elettrovalvola a solenoide e altri dispositivi, il controllo preciso della pressione dell'acqua e del flusso, per il test IPX6K, può fornire stabilmente una pressione dell'acqua di 1000kPa, per il test IPX9K, può raggiungere la pressione dell'acqua alta.

2. Coprire una varietà di livelli impermeabili: una camera può soddisfare IPX5, IPX6, IPX6K, IPX9K allo stesso tempo, non è necessario acquistare più apparecchiature di prova diverse, risparmiare sui costi di approvvigionamento e testare lo spazio del sito.

3. La struttura generale è solida e la camera esterna è realizzata in lamiera d'acciaio A3 da 4MM. La sala di lavoro utilizza acciaio inossidabile SUS304, buona resistenza alla corrosione, facile da pulire e mantenere.

4. I materiali di tenuta in gomma vengono utilizzati per sigillare la camera di prova tra la porta e la camera, i giunti del tubo e altri luoghi in cui possono essere presenti spazi vuoti per garantire che l'acqua non si perde durante il test.

Specifiche della camera di prova IP69K

Modello			R6K9K-1200
Dimensioni interne (mm)			100012001000 D * W * H
Dimensioni complessive (mm)			115035502100 D * W * H
Volume interno (L)			1200
Parametro	Diametri della piattaforma di prova		600mm
	Velocità della piattaforma di prova		5 ± 1 r.p.m
	Carichi per giradischi		50kgs
	Altezza della piattaforma di prova		200-400mm (regolabile)
	IPX6K	Diametro interno dell'ugello	6.3mm
		Portata dell'acqua	75 L/min +/- 5%
		Pressione dell'acqua	1000 Kpa
		Distanza da Spruzzatura d'acqua a campioni	Tra 2.5 m e 3 m.
	IPX9K	Angolo di spruzzo d'acqua	0 °, 30 °, 60 °, 90 °
		Temperatura dello spruzzo d'acqua	Ambiente ~ + 88 ℃ (regolabile)
		Ugello Spray	Quattro, 30 secondi per posizione
		Distanza da Spruzzatura d'acqua a campioni	10 ~ 15cm
		Pressione dell'acqua	8000-10000 Kpa (regolabile)
		Portata dell'acqua	14L-16L/min
		Sensore di temperatura	Resistenza al platino PTR PT100Ω/MV classe A
		Elementi riscaldanti	Riscaldatore Nichrome

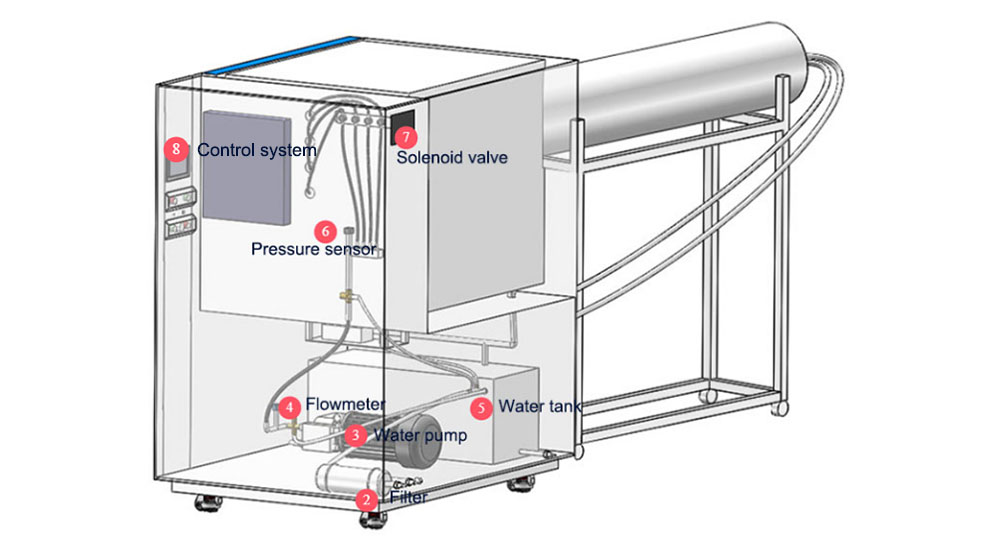

Configurazione della camera di prova IP69K

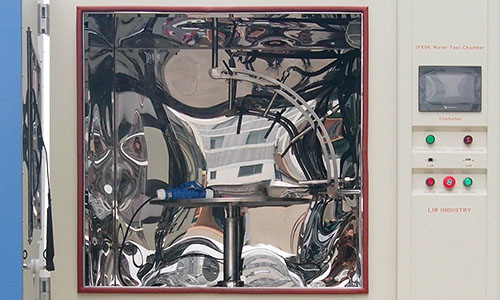

FiltroSala di lavoro	Giradischi velocità regolabile, altezza regolabile, cuscinetto 50kg, con alimentatore impermeabile. 4 ugelli per test IPX9K, 4 angoli dell'ugello sono 0 °, 30 °, 60 °, 90 °. Un foro viene aperto sul lato sinistro della sala di lavoro per il test IPX6K e la spaziatura tra l'ugello e la provetta è di 2.5m ~ 3m.

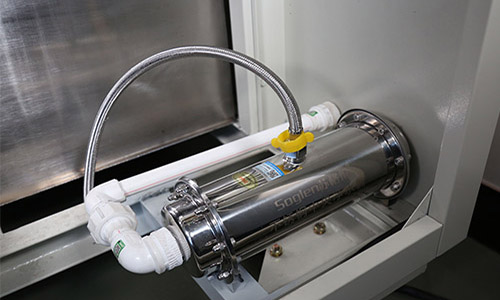

CarburatoreFiltro	Filtro di ingresso automatico, può filtrare il diametro di 0.03MM di impurità, per garantire il flusso liscio dello spray. Un sistema completo di riciclaggio dell'acqua per risparmiare acqua.

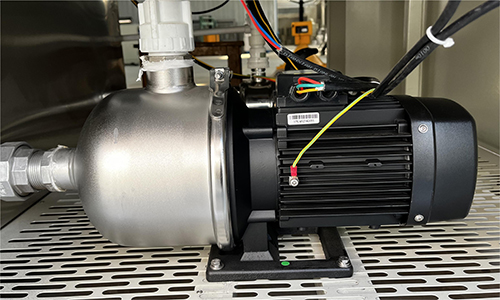

SetPompa dell'acqua	Per i componenti del nucleo che producono spruzzi d'acqua ad alta pressione, la pressione dell'acqua 1000kPa è necessaria per il test IPX6K;

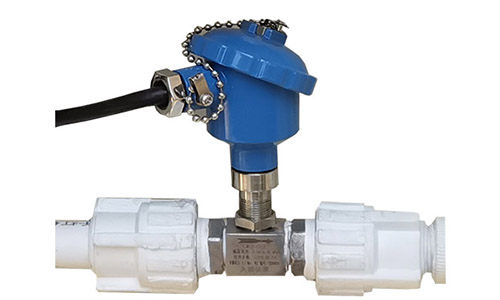

GrindMisuratore di portata	Per misurare il flusso d'acqua durante il test, è necessario che il flusso d'acqua IPX9K sia di 14-16L /min e il flusso d'acqua IPX6K è 75 ± 5L/min.

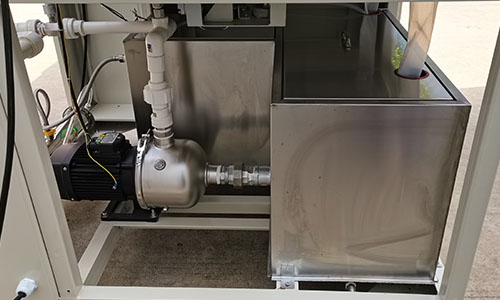

TettarelleSerbatoio dell'acqua	Il serbatoio dell'acqua è il dispositivo di stoccaggio dell'acqua della camera di prova, che fornisce una fonte d'acqua per il test del getto d'acqua.

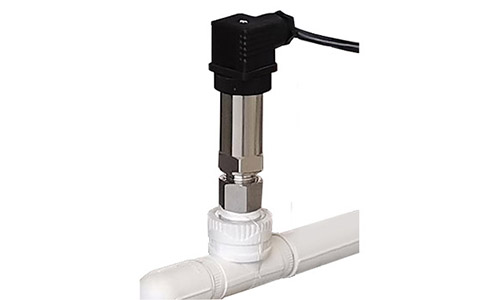

VegSensore di pressione	La pressione dell'acqua effettiva viene misurato e i dati vengono forniti al sistema di controllo.

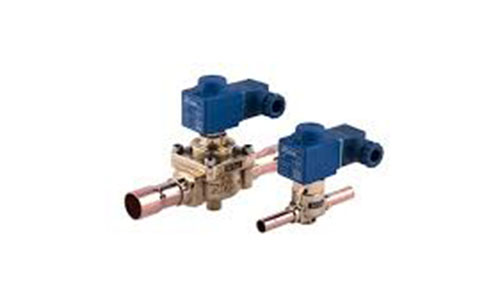

⑦Elettrovalvola	Controllo del flusso d'acqua spento.

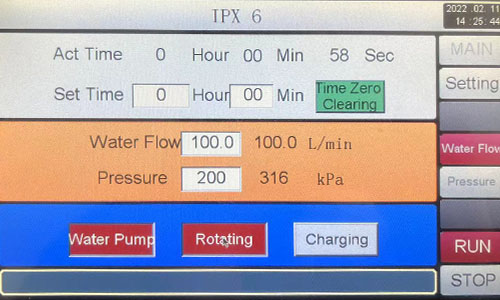

⑧Sistema di controllo	Sistema di controllo intelligente Touch screen, è possibile impostare i parametri di test, come la pressione di spruzzo, il tempo di prova, la velocità della tabella dei campioni.
