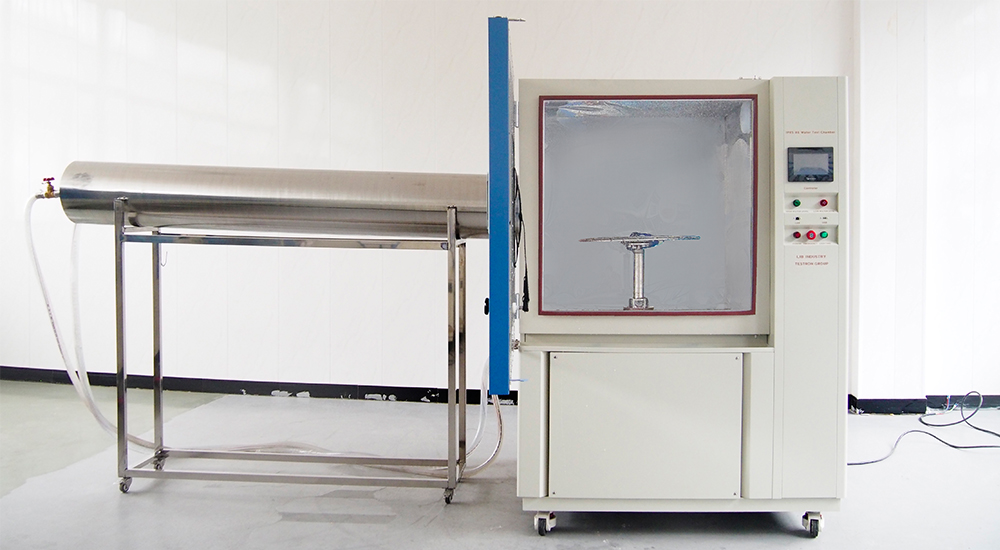

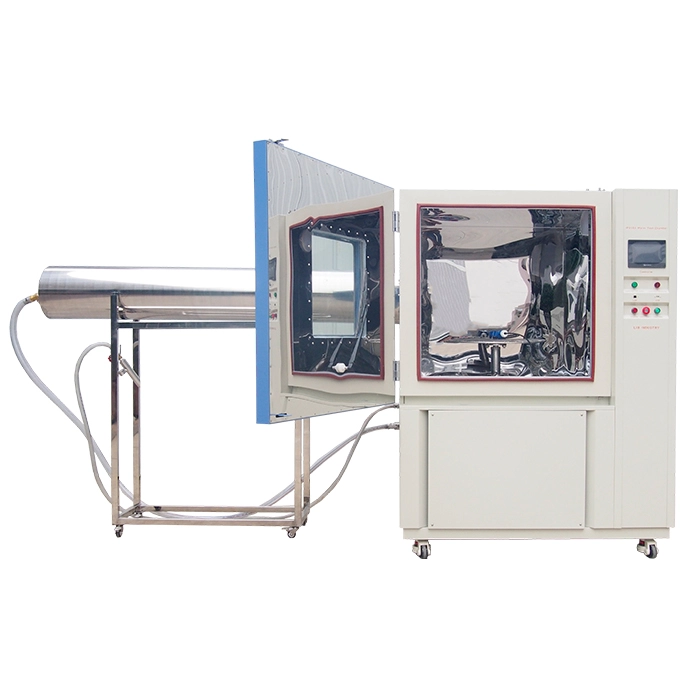

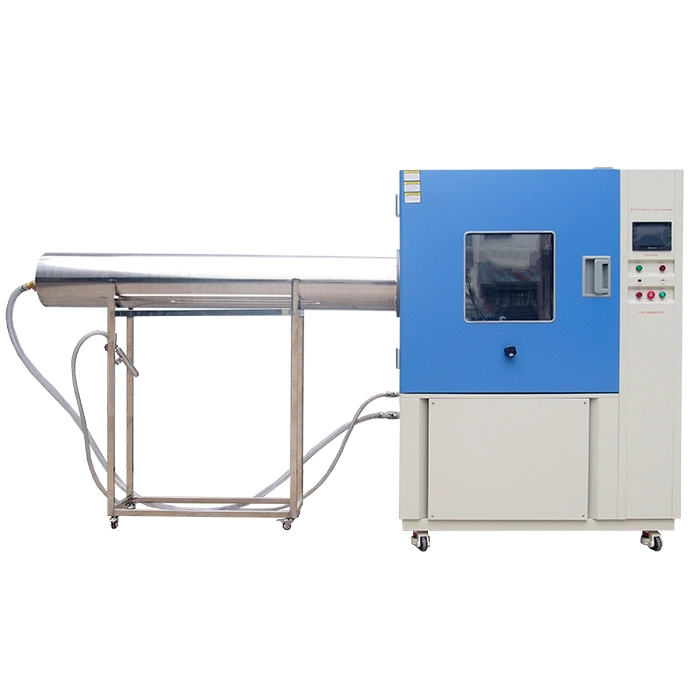

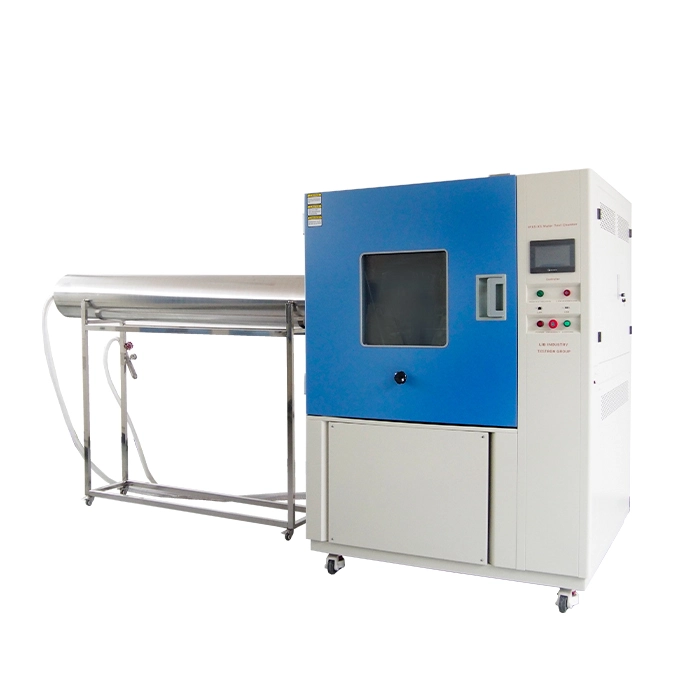

Camera impermeabile IP56

La camera impermeabile IP56 soddisfa i gradi impermeabili IPX5 e IPX6 nello standard IEC60529, "5" significa che il flusso d'acqua dall'ugello dovrebbe spruzzare il guscio del prodotto da qualsiasi angolo, 6: previene l'acqua forte. La camera impermeabile IP56 è progettata per testare IPX5, test del livello di protezione del getto d'acqua IPX6.

Modello: R56-800

Standard: IEC 60529, IPX5, IPX6, ISO20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G, GJB 150.8-86, ISO 20653, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1

Caratteristiche e vantaggi della camera impermeabile IP56

Ugello con apertura diversa: la camera di prova IPX5 è dotata di ugello con diametro di 6.3mm; Il test IPX6 è di 12.5mm, che simula l'effetto spray di diversi punti di forza.

Controllo preciso del flusso d'acqua: il flusso d'acqua IPX5 è di 12.5 ± 0.625 (L/min); Portata dell'acqua IPX6 di 100 ± 5 (L/min), attraverso il misuratore di portata può regolare e controllare con precisione la velocità dell'acqua.

Distanza di spruzzo specifica: la distanza dall'ugello al campione è in genere di 2.5-3m, che può garantire che l'acqua abbia il giusto impatto e l'area di copertura quando raggiunge la superficie del campione.

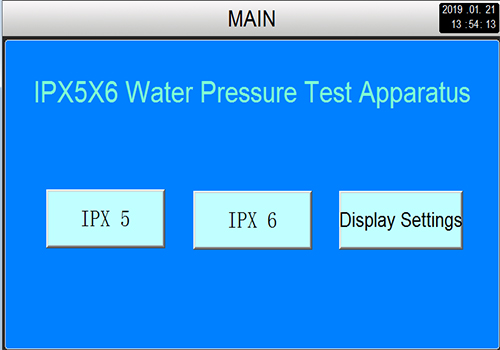

Funzione del sistema di controllo: parametri di spruzzatura dell'acqua come tempo di spruzzatura dell'acqua, ciclo di spruzzatura dell'acqua, intensità del flusso d'acqua può essere impostata sul controller touchable.

La tabella dei campioni girevole garantisce che il campione può ottenere anche un impatto di getto d'acqua, regolabile in altezza, dotato di interfaccia di alimentazione monofase impermeabile.

Specifiche della camera impermeabile IP56

Dimensione del locale di lavoro (mm)		800800800 D * W * H
Dimensione esterna (mm)		95031501800 D * W * H
Volume interno (L)		510
Diametro della piattaforma girevole (mm)		600
Carichi per giradischi		20kgs Max
Parametro	Velocità di rotazione del giradischi	0 ~ 7r/min (regolabile)
	Diametro interno dell'ugello IPX5	6.3mm
	Diametro interno dell'ugello IPX6	12.5mm
	Portata acqua IPX5/ IPX6	12.5L/min ± 5% / 100L/min ± 5%
	Serbatoio dell'acqua integrato (mm)	370375950
Condizione ambientale		5 ℃ ~ + 35 ℃ ≤ 85% RH
Standard		IEC 60529, ISO20653

Configurazione della camera impermeabile IP56

Filtro cambio filtro

Filtrare le impurità in particelle da 0.03mm, evitare il blocco dell'ugello, garantire l'uniforme di spruzzatura dell'acqua e un flusso stabile e proteggere l'attrezzatura.

Serbatoio dell'acqua miscelatore

Stoccaggio dell'acqua per fornire una fonte d'acqua sufficiente per il test e bilanciare i cambi di pressione dell'acqua in modo che l'acqua può essere riciclata.

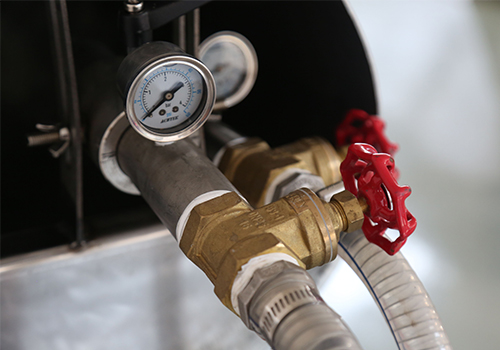

Pompa dell'acqua gomito

Fornire potenza per estrarre l'acqua dal serbatoio e fornire una pressione sufficiente e può controllare il flusso e la pressione dell'acqua.

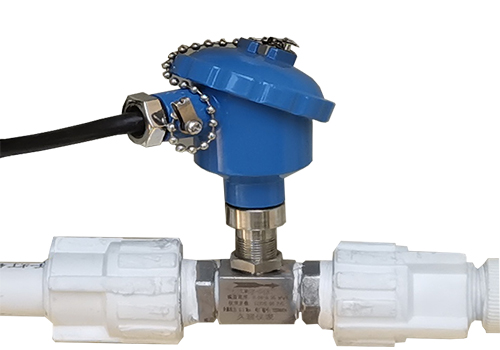

Sensore del cilindro

Monitora lo stato operativo dell'attrezzatura e ripristina il segnale di controllo: le informazioni monitorate vengono alimentate al sistema di controllo.

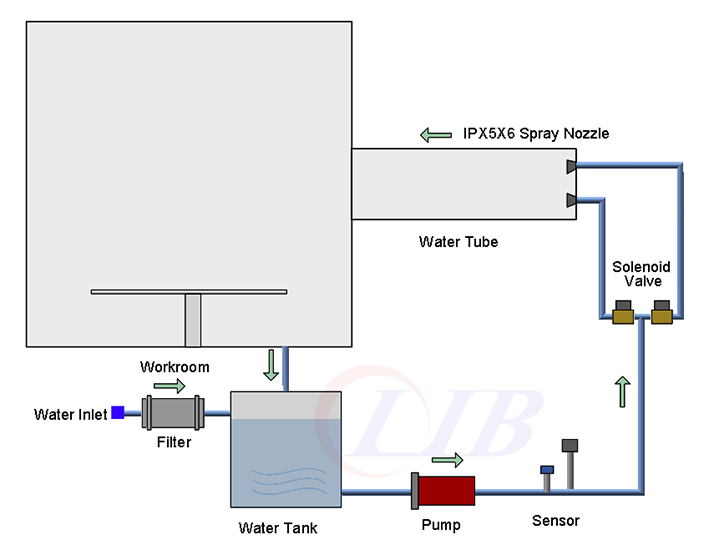

Una serie di tubi dell'acqua è organizzata inLIB IndustryCamera impermeabile IP56 per formare un sistema di circolazione dell'acqua, che riduce notevolmente il consumo idrico.
