I moduli fotovoltaici (FV) sono progettati per funzionare all'aperto per oltre 20 anni, esposti continuamente a radiazioni ultraviolette, calore, umidità e stress ambientale. Tra questi fattori, l'esposizione alla radiazione ultravioletta (UV) è uno dei primi e più aggressivi fattori di degrado.
Gli incapsulanti come EVA o POE possono ingiallire, i polimeri del backsheet possono rompersi e l'adesione interfacciale tra gli strati può indebolirsi molto prima che compaiano guasti meccanici visibili. Questi cambiamenti nascosti influenzano direttamente la stabilità della potenza erogata e la sicurezza a lungo termine.
Per garantire che i moduli FV possano sopravvivere alle condizioni reali, il precondizionamento UV accelerato è diventato un passaggio obbligatorio nei test di qualificazione. Il quadro di riferimento più riconosciuto è la procedura di precondizionamento UV IEC 61215 MQT10, che definisce come simulare l'esposizione UV prima di ulteriori test ambientali.
È qui che un'appositaIEC 61215 MQT10 Mini-modulo FVcamera di prova per precondizionamento UVdiventa essenziale. Fornisce condizioni di esposizione UV controllate e ripetibili che consentono a ricercatori e produttori di valutare il degrado dei materiali in modo scientificamente affidabile.
Il test IEC 61215 MQT10 non consiste semplicemente nell'“illuminare con luce UV” un modulo FV. Si tratta di un processo di precondizionamento rigorosamente controllato, progettato per garantire riproducibilità e comparabilità tra laboratori.
| Parametro | Requisito |
|---|---|
| Temperatura superficiale del modulo | 60 °C ± 5 °C |
| Dose UV totale | 15 kWh/m² (280–400 nm) |
| Dose UVB | ≥ 5 kWh/m² (280–320 nm) |
| Uniformità dell'irradianza | ±15 % sull'area di esposizione |
Questi parametri definiscono non solo l'intensità, ma anche la composizione spettrale, la stabilità della temperatura e l'uniformità spaziale.
Controllo della dose UV
L'energia UV totale determina il grado di invecchiamento del polimero. Una dose insufficiente porta a sottostimare il degrado, mentre un'esposizione eccessiva può creare modalità di guasto non realistiche.
Requisito della banda UVB
La regione UVB a 280–320 nm trasporta un'energia fotonica più elevata ed è particolarmente responsabile della rottura dei legami nelle catene polimeriche. Soddisfare i requisiti di dose UVB garantisce un degrado realistico dell'incapsulante.
Stabilità della temperatura a 60 °C
La temperatura influenza direttamente la cinetica di reazione. Anche piccole deviazioni possono alterare significativamente i tassi di degrado, rendendo il controllo termico un fattore critico per l'accuratezza del test.
Uniformità (±15 %)
Un'irradianza non uniforme crea un invecchiamento disomogeneo tra i campioni, portando a risultati comparativi inaffidabili, aspetto particolarmente importante per i test su mini-moduli dove la variazione campione-campione deve essere ridotta al minimo.
Sebbene lo standard sia chiaramente definito, l'implementazione pratica è molto più complessa. La maggior parte dei laboratori affronta sfide in tre aree principali.
Le lampade UV si degradano nel tempo, causando variazioni nell'intensità e nella distribuzione spettrale. Ciò influisce sulla coerenza UVB e richiede una calibrazione o compensazione continua.
La radiazione UV stessa genera calore, mentre i sistemi di controllo della temperatura cercano di stabilizzare la camera a 60 °C. L'interazione tra calore radiante e convezione forzata crea gradienti termici complessi sulla superficie del campione.
La moderna ricerca FV richiede più della semplice esposizione: richiede un accumulo tracciabile della dose UV, un monitoraggio in tempo reale dell'irradianza e l'arresto automatico del test una volta raggiunta l'energia target.
Senza queste capacità, i risultati dei test non possono essere confrontati in modo affidabile tra laboratori o enti di certificazione.
Per affrontare queste sfide ingegneristiche, LIB Industry ha sviluppato un'appositacamera di prova per precondizionamento UV di mini-moduli FV IEC 61215 MQT10progettata specificamente per la validazione accelerata dell'invecchiamento FV.
Questo sistema si concentra su tre principi ingegneristici fondamentali: uniformità ottica, stabilità termica e controllo della dose UV a ciclo chiuso.
La camera integra:
Sistema di irraggiamento UV ad alta stabilità (opzioni ad alogenuri metallici o UV fluorescenti)
Ottimizzazione del riflettore multidirezionale per una distribuzione uniforme della luce
Sistema di controllo della temperatura PID di precisione con circolazione ad aria forzata
Monitoraggio in tempo reale dell'irradianza UV e controllo a retroazione
Sistema automatico di accumulo della dose e arresto del test
Parametro |
Capacità di LIB Industry |
Area di esposizione |
1000 × 1000 mm (personalizzabile) |
Dimensioni del portacampioni |
1400 × 2400 mm (L × A) |
Capacità campioni |
Configurazioni per 2 / 4 / 6 / più moduli |
Compatibilità dei moduli |
Supporto per moduli FV full-size / mini-moduli |
Intervallo di temperatura |
Da ambiente a 90 °C |
| Temperatura del pannello nero (BPT) | 35 ～ 80 ℃ |
Controllo UV |
Accumulo della dose a ciclo chiuso |
Sistema dati |
Registrazione in tempo reale + report esportabile |
Controllo della dose UV a ciclo chiuso
Invece di basarsi su un tempo di esposizione fisso, il sistema integra continuamente i dati di irradianza e si arresta automaticamente una volta raggiunta la dose target. Ciò elimina gli errori causati dall'invecchiamento della lampada o dalle variazioni ambientali.
Ingegneria dell'uniformità
Ottenere un'uniformità del ±15 % richiede un bilanciamento ottico preciso. Il design della camera di LIB utilizza una geometria ottimizzata del riflettore e un posizionamento distribuito delle lampade per ridurre al minimo gli effetti di caduta ai bordi.
Mentre le configurazioni standard si basano su unsistema portacampioni verticale da 1400 × 2400 mm, le camere di precondizionamento UV di LIB Industry sono progettate conelevata flessibilità strutturale per supportare diversi requisiti di test dei moduli FV.
Per requisiti di ricerca specifici, come ad esempiomini-moduli da 50 × 50 cm o prototipi FV non standard, LIB Industry può fornireprogettazione completamente personalizzata del fissaggio e ottimizzazione del layout della camera, garantendo la piena conformità alle condizioni di test IEC 61215 MQT10.
Questo approccio ingegneristico modulare consente ai laboratori di passaredal test dei prototipi di materiale alla qualificazione di moduli a grandezza naturalenell'ambito della stessa piattaforma di sistema.
Oltre alla progettazione dell'apparecchiatura, i test di affidabilità FV richiedono stabilità a lungo termine, capacità di assistenza globale e supporto tecnico costante.
LIB Industry è specializzata in sistemi di simulazione ambientale per applicazioni fotovoltaiche, batterie, aerospaziali e di ricerca sui materiali. La camera di precondizionamento UV è sviluppata sulla base dei requisiti reali dei test di degrado FV, non solo sulla teoria della simulazione di laboratorio.
LIB supporta i clienti in oltre 60 paesi con copertura di assistenza locale e assistenza tecnica remota. Per gli istituti di ricerca FV internazionali, ciò garantisce tempi di fermo ridotti al minimo e una rapida risoluzione tecnica.
Garanzia di 3 anni che copre i componenti principali del sistema
Supporto di manutenzione a vita
Assistenza tecnica remota 24/7 tramite messa in servizio online o video
Sistema di fornitura rapida di parti di ricambio
Ciò garantisce che gli esperimenti di invecchiamento FV di lunga durata rimangano ininterrotti e completamente tracciabili.
LIB Industry fornisce un portafoglio completo di test di affidabilità fotovoltaica che copre l'invecchiamento UV, la degradazione atmosferica a spettro completo e la simulazione ambientale a livello di sistema.
| Apparecchiatura | Parametri fondamentali | Tipo di test | Punto di forza |
|---|---|---|---|
|
|
Sorgente UV: UVA/UVB fluorescenti Irradianza: fino a 250 W/m² Temperatura: ambiente–90 °C | Invecchiamento accelerato UV | Degradazione UV stabile + alta ripetibilità |
|
|

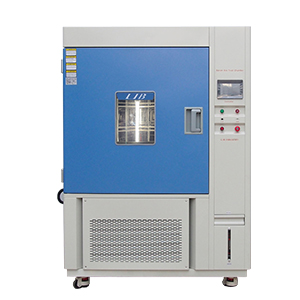

Potenza lampada: arco allo xeno da 4500W Spettro: 300–400 nm + VIS + IR Irradianza: 35–150 W/m² | Simulazione della luce solare a spettro completo | Accuratezza della simulazione dello spettro solare reale |
|
|

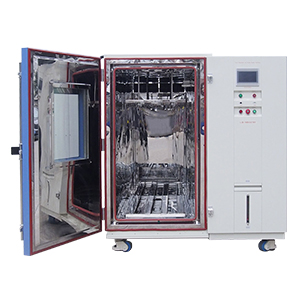

Intervallo temp.: da -60 °C a +150 °C Umidità: 20%–98% UR Fluttuazione temp.: ±0,5 °C | Ciclaggio termico e di umidità | Validazione dell'affidabilità sotto stress multipli |
Simula l'esposizione UV a lungo termine sui moduli FV prima di ulteriori test ambientali, aiutando a identificare il degrado dei materiali come l'ingiallimento dell'incapsulante, la delaminazione e l'invecchiamento del backsheet.
L'uniformità influisce direttamente sull'affidabilità dei dati. Un'esposizione UV non uniforme può causare risultati di degrado incoerenti tra i campioni, rendendo non validi il confronto e la certificazione.
Sì. LIB Industry fornisce supporto all'installazione in loco o da remoto a livello globale, inclusa la messa in servizio video, la calibrazione del sistema e la formazione degli operatori. I clienti ricevono una risposta tecnica rapida indipendentemente dalla regione.
La garanzia copre i componenti principali del sistema, inclusi i sistemi UV, i moduli di controllo della temperatura e l'elettronica di controllo. Le parti consumabili come lampade e filtri sono escluse, ma possono essere fornite come pacchetti di ricambi.
Sì. LIB Industry offre supporto di manutenzione a vita con disponibilità garantita di parti di ricambio e aggiornamenti tecnici continui, assicurando l'usabilità a lungo termine del sistema per programmi di ricerca estesi
