Caratteristiche principali della camera di test di precondizionamento UV IEC 61215 MQT10
Conformità rigorosa agli standard— Conforme integralmente ai requisiti di test di precondizionamento UV delle norme IEC 61215-2 (MQT 10), IEC 61730 e IEC 61646.
Controllo preciso dello spettro— Fornisce un rapporto stabile UVA/UVB/UVC (UVC < 0,1%, UVB 3%–10%, UVA 90%–97%) per raggiungere la dose cumulativa target di 15 kWh/m² (320–400 nm) e 7,5 kWh/m² (280–320 nm).
Regolazione avanzata della temperatura— Mantiene la temperatura della camera da ambiente fino a 90°C ±2°C e la temperatura del pannello nero (BPT) tra 35 e 80°C, con feedback continuo automatico dei sensori.

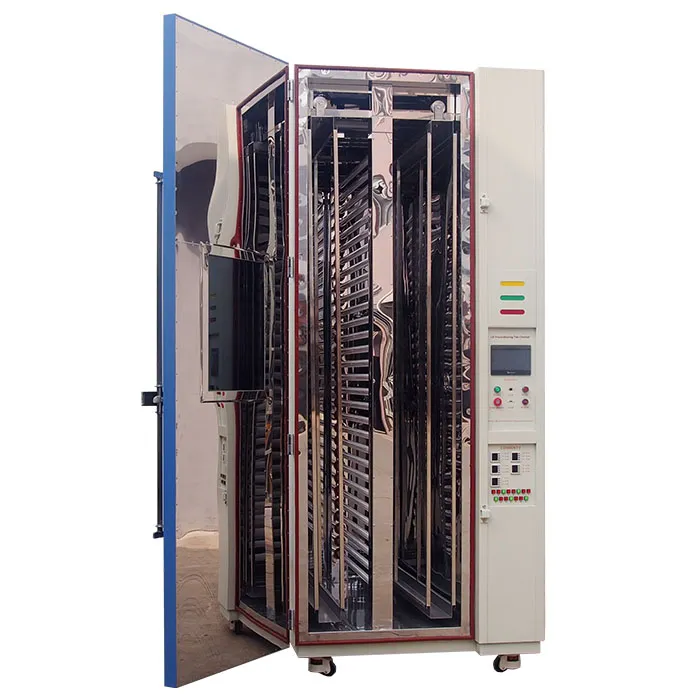

Grande capacità e dimensioni personalizzabili— Il portacampioni standard accoglie moduli fino a 1400 × 2400 mm (L×A), con capacità di 2/4/6+ moduli per ciclo; disponibili supporti progettati su misura per pannelli di forma irregolare o fuori standard.
Monitoraggio online dell'intensità UV— Il sistema radiometrico integrato misura continuamente l'intensità UV e calcola automaticamente il dosaggio di esposizione cumulativa, con irradianza UV massima limitata a < 250 W/m².
Design per esposizione UV a copertura totale— La disposizione delle lampade e il posizionamento dei campioni sono progettati per eliminare ombreggiature e sottoesposizione ai bordi, garantendo che ogni modulo riceva un'irradianza uniforme su tutta la superficie.
Perché il precondizionamento UV è fondamentale per i moduli fotovoltaici
Secondo la norma IEC 61215 MQT 10, i moduli fotovoltaici devono essere sottoposti a un'esposizione UV totale minima di 15 kWh/m² prima di eseguire i test di ciclaggio termico (MQT 11) o umidità-gelo (MQT 12). Questo processo identifica materiali polimerici suscettibili – come l’ingiallimento del backsheet, la delaminazione o lo scolorimento dell’EVA – che potrebbero altrimenti causare guasti in campo negli impianti fotovoltaici dopo anni di esposizione esterna.

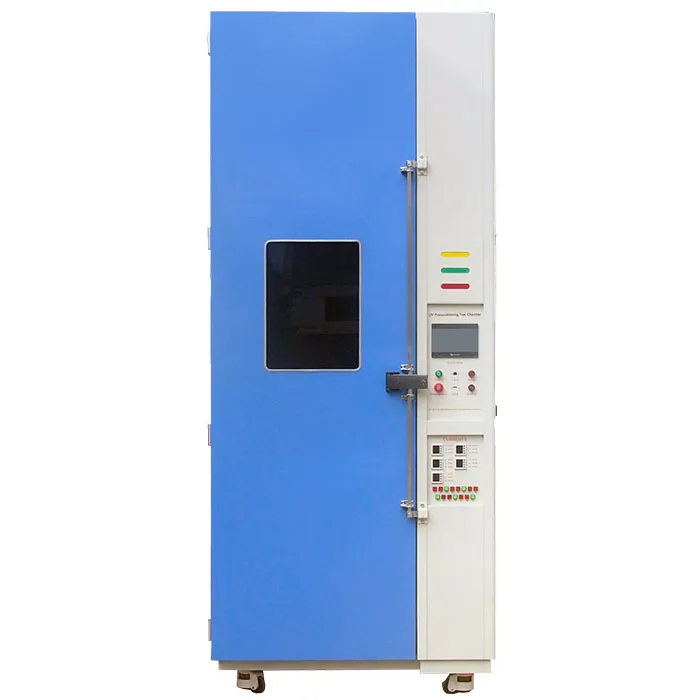

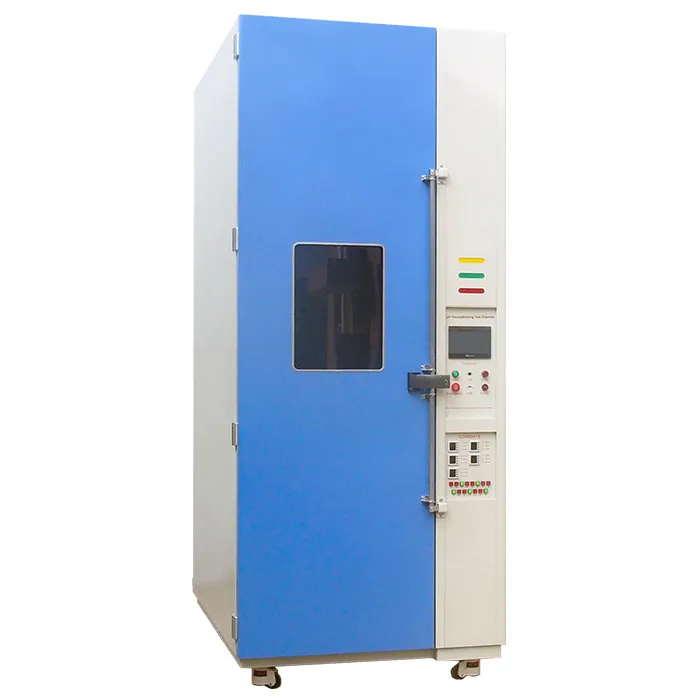

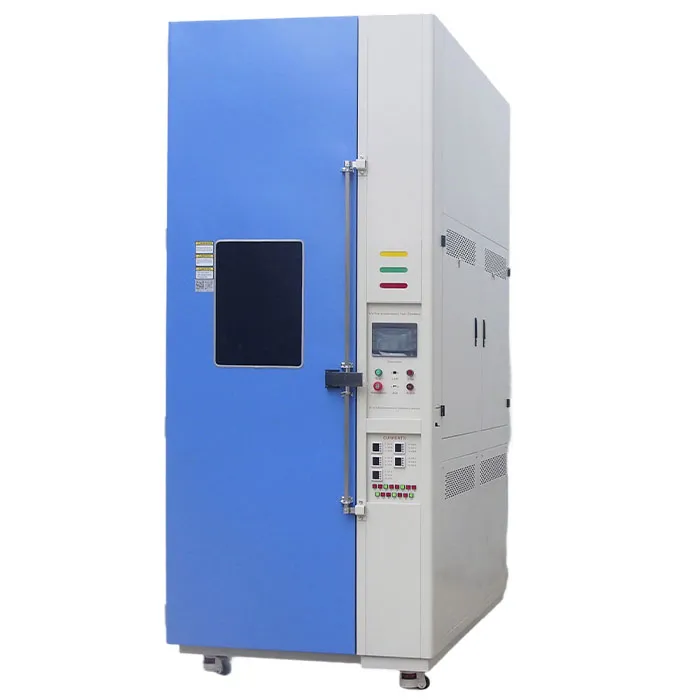

Specifiche tecniche della camera di test di precondizionamento UV IEC 61215 MQT10
Parametro |
Specifica |
Name |
Camera di precondizionamento UV |
Modello |
UVP-02 |
Norma applicabile |
IEC 61215-2:2021 MQT 10, IEC 61730, IEC 61646 |
Dimensioni interne (P×L×A) |
1450 × 745 × 2500 mm |
Dimensioni esterne (P×L×A) |
1875 × 1210 × 2800 mm |
Dimensioni portacampioni (L×A) |
1400 × 2400 mm |
Capacità campioni |
2 / 4 / 6 / ... pezzi |
Sorgente di irraggiamento |
Lampade fluorescenti UVA (20 pz) e UVB (10 pz) |
Intervallo di temperatura |
Ambiente ～ 90 °C ±2 °C |
Temperatura del pannello nero (BPT) |
35 ～ 80 °C |
Larghezza di banda |
UVC: < 0,1% |
Controllo dell'irradianza |
280–320 nm: 7,5 kWh/m² |
Controllore |
Controllore con touch screen a colori LCD programmabile |
Materiale esterno |
Lamiera d'acciaio con rivestimento protettivo |
Materiale interno |
Acciaio inossidabile SUS304 |
Isolamento termico |
Schiuma poliuretanica e cotone isolante |
Alimentazione elettrica |
AC380V, 50Hz, 3-Phase |
Dettagli della camera di test di precondizionamento UV IEC 61215 MQT10
|
Configurazione lampade UV
20 lampade fluorescenti UVA + 10 UVB generano uno spettro stabile e uniforme (UVA 90–97%, UVB 3–10%, UVC < 0,1%) con irradianza UV massima controllata al di sotto di 250 W/m², corrispondendo esattamente ai requisiti di dosaggio IEC 61215 MQT10 per test di degradazione ripetibili.
|
Controllore touchscreen programmabile
Un'interfaccia tattile LCD a colori consente la programmazione multi-segmento del dosaggio UV, della temperatura della camera e della temperatura del pannello nero (35–80 °C), con monitoraggio in tempo reale, registrazione dati e calcolo automatico del dosaggio per cicli di test di lunga durata senza supervisione.
|
|
Interno in acciaio inossidabile SUS304
Il rivestimento interno della camera utilizza acciaio inossidabile SUS304 resistente alla corrosione, abbinato a un esterno in lamiera d'acciaio verniciata, per resistere all'esposizione continua a UV ad alta intensità e calore, riducendo la manutenzione a lungo termine e prolungando la vita utile dell'apparecchiatura.
|
Sistema di isolamento e protezione di sicurezza
La schiuma poliuretanica e il cotone isolante mantengono stabile la temperatura della camera fino a 90 °C ±2 °C, mentre la protezione integrata contro le sovratemperature e il blocco porta per radiazioni UV proteggono operatori e campioni durante l'intero ciclo di test.
|
Camera di test di precondizionamento UV IEC 61215 MQT10 — Progettata su misura per il vostro modulo fotovoltaico
I moduli fotovoltaici variano notevolmente nel formato — rettangolari standard, di grandi dimensioni per impianti utility-scale, BIPV, flessibili/curvi e forme irregolari. Una camera universale spesso causa un'esposizione UV non uniforme, ombreggiature ai bordi e un dosaggio inaffidabile, compromettendo la validità del test IEC 61215.
Dimensioni camera personalizzate— Dimensionata per adattarsi all'impronta del modulo più grande, dai campioni di laboratorio ai pannelli a grandezza naturale.
Rastrelliere modulari e regolabili— Supporti a più livelli o con angoli inclinabili tengono saldamente moduli rettangolari, trapezoidali, curvi o di forma irregolare.
Disposizione ottimizzata delle lampade— La spaziatura UVA/UVB viene ricalcolata in base alla configurazione per un'irradianza uniforme su tutta la superficie, inclusi bordi e angoli — nessuna ombreggiatura o punto caldo.
Posizionamento radiometro multipunto— Punti sensore aggiuntivi per layout più grandi o irregolari, per verificare la copertura completa del dosaggio in ogni zona.
Configurazioni per test in batch— Rastrelliere progettate per testare più pannelli (2/4/6+) simultaneamente con dosaggio e temperatura costanti.
I nostri ingegneri lavorano a partire dai vostri disegni o dalle dimensioni del modulo per progettare una camera che garantisca un'esposizione UV uniforme su tutta la superficie, aiutandovi a evitare ripetizioni dei test e fornendo risultati che resistono al vaglio della certificazione.
Rete globale di garanzia e assistenza da LIB Industry
Ogni camera UVP-02 è supportata da una rete di assistenza pensata per l'affidabilità a lungo termine, non solo per una vendita una tantum:
Garanzia di 3 anni— Copertura completa dei componenti principali per la massima tranquillità.
Supporto tecnico a vita— Calibrazione continua, risoluzione dei problemi e supporto applicativo per l'intera vita dell'apparecchiatura.
4 centri di assistenza globali— I centri di assistenza regionali consentono una risposta rapida e tempi di inattività ridotti, ovunque si trovi il vostro laboratorio.
29 agenti autorizzati in tutto il mondo— Una rete di distributori globali garantisce supporto nella lingua locale, disponibilità di ricambi e assistenza in loco nei principali mercati di test per il solare.
Domande frequenti
D: Qual è il dosaggio UV totale richiesto nella norma IEC 61215 MQT10?
R: La camera eroga 15 kWh/m² a 320–400 nm (UVA) e 7,5 kWh/m² a 280–320 nm (UVB), con gli UVB che rappresentano il 3%–10% del totale UV, mantenendo una temperatura del pannello nero di 35–80 °C.
D: La camera può essere personalizzata per moduli fotovoltaici fuori standard o di grandi dimensioni?
R: Sì. Le dimensioni della camera, i supporti per i campioni e la disposizione delle lampade possono essere tutti progettati su misura in base alla forma e alle dimensioni del vostro modulo per garantire una copertura UV completa e uniforme — contattate il nostro team di ingegneri con le specifiche del vostro modulo per una proposta personalizzata.
D: Quali garanzie e supporto post-vendita sono forniti con la camera?
R: Ogni unità include una garanzia di 3 anni e supporto tecnico a vita, supportata da 4 centri di assistenza globali e una rete di 29 agenti autorizzati in tutto il mondo per una risposta rapida e locale.
