I momenti più dannosi per un prodotto non sono sempre causati solo dalle temperature estreme, ma dalla rapidità con cui tali temperature cambiano. Una scheda elettronica che esce da un ambiente di stoccaggio freddo, un componente automobilistico che entra in un vano motore riscaldato, o una parte aerospaziale che attraversa bruschi cambi di altitudine possono subire transizioni termiche improvvise che mettono alla prova ogni materiale e connessione all'interno del prodotto.
Per ricreare queste condizioni impegnative in un ambiente controllato, gli ingegneri si affidano a unacamera a shock termico. A differenza delle apparecchiature di test termico convenzionali che regolano gradualmente la temperatura, una camera a shock termico è progettata per creare un rapido movimento tra zone calde e fredde, sottoponendo i prodotti a uno stress termico intenso in un breve ciclo di test.
Il segreto dietro questa capacità non è semplicemente una potente tecnologia di riscaldamento o raffreddamento. È il coordinamento preciso di più sistemi, tra cui zone di temperatura, meccanismi di trasferimento, circolazione dell'aria e software di controllo. Insieme, queste tecnologie consentono ai moderniapparecchiature per shock termicodi riprodurre i cambiamenti di temperatura reali con elevata precisione, aiutando i produttori a scoprire potenziali guasti prima che i prodotti raggiungano i clienti.
In qualità di fornitore di soluzioni professionali per prove ambientali, LIB Industry Technology sviluppa soluzioni di test progettate per supportare una validazione affidabile del prodotto in molteplici settori. I clienti possono esplorare ulteriori soluzioni di test ambientali sul nostropagina prodottio contattare i nostri specialisti per consigli di test adeguati.
La funzione principale di unacamera a shock termicoè creare una transizione di temperatura estremamente veloce tra due ambienti diversi. Questo processo è ottenuto tramite una struttura appositamente progettata che separa le zone calde e fredde consentendo al campione di prova di spostarsi rapidamente tra di esse.

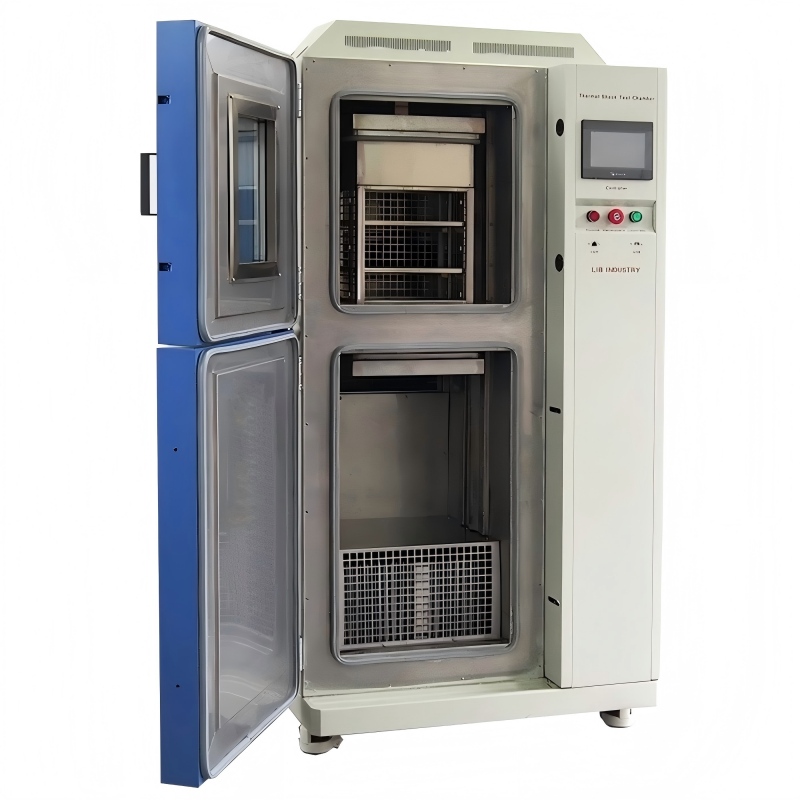

La maggior parte delle camere a shock termico utilizza un design a due zone. Una zona mantiene un ambiente ad alta temperatura tramite potenti sistemi di riscaldamento, mentre l'altra zona mantiene un ambiente a bassa temperatura grazie a una tecnologia di refrigerazione avanzata. Un sistema di trasferimento meccanico sposta il campione di prova da una zona all'altra, esponendolo a bruschi cambiamenti di temperatura.
Ad esempio, molti test industriali di shock termico richiedono che i campioni subiscano temperature comprese approssimativamente tra -65°C e +150°C. Tuttavia, l'esatto intervallo di temperatura dipende dagli standard industriali, dai requisiti del prodotto e dalle specifiche dell'apparecchiatura. Lo scopo non è solo raggiungere temperature estreme, ma ottenere transizioni rapide e controllate che simulino le condizioni operative reali.
Quando un prodotto si sposta tra zone calde e fredde, i diversi materiali al suo interno si dilatano e si contraggono a ritmi diversi. Ciò crea uno stress termico che può rivelare punti deboli come:
Crepe nei materiali o nei giunti di saldatura
Guasti di sigillatura e imballaggio
Problemi di connessione dei componenti
Degrado delle prestazioni dopo ripetuti cicli di temperatura
L'alta qualità delleapparecchiature per shock termicomigliora l'affidabilità dei test controllando la velocità di transizione, la stabilità della temperatura e il tempo di recupero. Queste capacità consentono ai produttori di valutare la durabilità del prodotto prima della produzione in serie e dell'impiego reale.
Unacamera a shock termicodipende da diversi sistemi integrati che lavorano insieme per trasferire la temperatura in modo efficiente. Ciascun sistema contribuisce a mantenere tempi di risposta rapidi e condizioni di test accurate.
| Sistema | Funzione principale | Ruolo nel trasferimento di temperatura |
|---|---|---|
| Sistema di riscaldamento | Genera e mantiene alte temperature | Fornisce un rapido apporto di calore per la zona calda |
| Sistema di refrigerazione | Crea e mantiene basse temperature | Rimuove rapidamente il calore dalla zona fredda |
| Sistema di trasferimento campioni | Sposta i campioni tra le zone | Crea rapide transizioni di temperatura |
| Sistema di circolazione dell'aria | Distribuisce la temperatura in modo uniforme | Migliora l'efficienza dello scambio termico |
| Sistema di controllo | Monitora e regola i parametri | Mantiene condizioni di test ripetibili |
Il sistema di riscaldamento di una camera a shock termico deve fornire potenza sufficiente a ripristinare rapidamente la temperatura della zona calda dopo il movimento del campione. Allo stesso tempo, il sistema di refrigerazione deve mantenere una capacità di raffreddamento sufficiente ad assorbire il calore trasferito dal campione.
Il meccanismo di trasferimento è altrettanto importante. Un sistema di trasporto ben progettato riduce al minimo il tempo necessario per il movimento, riducendo lo scambio di calore indesiderato tra le due zone. Un trasferimento più rapido e stabile contribuisce a creare condizioni di shock termico costanti.
Le moderneapparecchiature per shock termicointegrano anche controllori intelligenti che consentono agli utenti di programmare cicli di temperatura, tempi di trasferimento e sequenze di test. Ciò migliora la ripetibilità e facilita il soddisfacimento dei diversi requisiti di test industriali.
Il trasferimento della temperatura non è determinato solo dalla potenza di riscaldamento e raffreddamento. La circolazione dell'aria gioca un ruolo critico nel garantire che il caldo o il freddo raggiungano uniformemente ogni parte del campione di prova.
All'interno di unacamera a shock termico, i ventilatori e i canali di flusso dell'aria sono progettati per muovere l'aria condizionata intorno all'area di test. Un flusso d'aria efficace migliora lo scambio termico tra l'aria e la superficie del campione, consentendo una stabilizzazione più rapida della temperatura.
Una progettazione inadeguata del flusso d'aria può creare differenze di temperatura all'interno della camera. Alcune aree potrebbero risultare più calde o più fredde di altre, riducendo l'accuratezza del test. Per questo motivo, leapparecchiature per shock termicoprofessionali si concentrano su percorsi di flusso ottimizzati e su una distribuzione uniforme della temperatura.
Durante il processo di trasferimento, i sistemi di flusso d'aria aiutano anche la camera a recuperare rapidamente. Quando un campione entra in una nuova zona di temperatura, il sistema di circolazione dell'aria rimuove rapidamente il calore in eccesso o distribuisce aria fredda per ripristinare la condizione desiderata.
Per prodotti sensibili come componenti a semiconduttore, assemblaggi elettronici, moduli batteria e strumenti di precisione, un flusso d'aria stabile è essenziale per ottenere risultati affidabili nei test di shock termico.
I cambiamenti rapidi di temperatura richiedono più che semplici sistemi di riscaldamento e raffreddamento potenti. Unacamera a shock termicodeve anche mantenere un controllo preciso durante l'intero processo di test.
I sensori di temperatura monitorano continuamente le condizioni all'interno delle zone calde e fredde. Il sistema di controllo analizza il feedback dei sensori e regola automaticamente la potenza di riscaldamento, la capacità di refrigerazione e il funzionamento del flusso d'aria per mantenere le temperature programmate.
Leapparecchiature per shock termicoavanzate di solito includono interfacce di controllo programmabili che consentono agli ingegneri di definire parametri di test come:
Temperature desiderate per caldo e freddo
Tempo di permanenza in ciascuna zona
Numero di cicli termici
Durata del trasferimento tra le zone
Un controllo accurato garantisce che ogni ciclo di test segua la stessa procedura. Questa ripetibilità è essenziale quando si confrontano materiali, design di prodotto o processi di produzione diversi.
LIB Industry Technology fornisce soluzioni per test ambientali incentrate su accuratezza, stabilità e affidabilità a lungo termine. Le aziende che cercano soluzioni specifiche per le loro applicazioni possonocontattare gli esperti tecnici LIBper discutere i propri requisiti di test.
L'efficienza del trasferimento di temperatura in unacamera a shock termicodipende da diversi fattori tecnici. Comprendere questi fattori aiuta gli utenti a selezionareapparecchiature per shock termicoadeguate e ottenere migliori prestazioni di test.
| Fattore | Impatto sul trasferimento di temperatura |
|---|---|
| Differenza di temperatura | Una maggiore differenza di temperatura aumenta lo stress termico ma richiede prestazioni di riscaldamento e raffreddamento più elevate. |
| Capacità di riscaldamento e raffreddamento | Una capacità maggiore consente un recupero più rapido della temperatura e un funzionamento più stabile. |
| Dimensioni e materiale del campione | Campioni più grandi o materiali con elevata capacità termica richiedono più energia per i cambiamenti di temperatura. |
| Prestazioni di isolamento | Un buon isolamento riduce la dispersione di calore e migliora l'efficienza. |
| Progettazione del flusso d'aria | Una circolazione ottimizzata migliora l'uniformità della temperatura e la velocità di trasferimento. |
| Velocità del meccanismo di trasferimento | Un movimento più rapido crea condizioni di shock termico più accurate. |
Le caratteristiche del campione di prova sono una delle considerazioni più importanti. Un piccolo componente elettronico può raggiungere rapidamente la temperatura desiderata, mentre un grande assieme meccanico potrebbe richiedere un tempo di stabilizzazione aggiuntivo.
Anche la manutenzione dell'apparecchiatura influisce sulle prestazioni a lungo termine. Calibrazioni regolari, ispezione del sistema di refrigerazione e manutenzione del sistema di flusso d'aria aiutano a mantenere l'efficienza e l'accuratezza dei test di shock termico.
Un trasferimento efficiente della temperatura determina se un test di shock termico può riprodurre accuratamente lo stress termico reale. Unacamera a shock termiconon deve solo creare condizioni estreme di caldo e freddo, ma anche passare rapidamente tra di esse per simulare le sfide ambientali reali.
Se il trasferimento di temperatura è troppo lento, il test potrebbe non generare uno stress termico sufficiente, portando a risultati inaccurati. Un'affidabileapparecchiature per shock termicogarantisce che i prodotti subiscano cambiamenti di temperatura costanti e ripetibili, aiutando gli ingegneri a identificare potenziali guasti in anticipo.
Settori come l'elettronica automobilistica, l'aerospaziale, le telecomunicazioni, la produzione di semiconduttori e lo stoccaggio di energia si affidano ai test di shock termico per migliorare l'affidabilità del prodotto. Identificando i punti deboli durante lo sviluppo, i produttori possono ridurre i guasti sul campo, migliorare la qualità del prodotto e aumentare la fiducia dei clienti.
Unacamera a shock termicotrasferisce la temperatura tra zone calde e fredde attraverso il funzionamento combinato di sistemi di riscaldamento, tecnologia di refrigerazione, meccanismi di trasferimento, circolazione dell'aria e sistemi di controllo intelligenti. Ogni parte gioca un ruolo importante nel realizzare transizioni di temperatura rapide, accurate e ripetibili.
Le prestazioni delleapparecchiature per shock termicoinfluenzano direttamente l'affidabilità dei test. Fattori come capacità di raffreddamento, progettazione dell'isolamento, efficienza del flusso d'aria, caratteristiche del campione e precisione del controllo determinano quanto efficacemente una camera può riprodurre lo stress termico reale.
Per le aziende che necessitano di soluzioni affidabili per test ambientali, selezionare una camera a shock termico adeguatamente progettata è essenziale per migliorare la validazione del prodotto e garantire un'affidabilità a lungo termine.
Una camera a shock termico viene utilizzata per testare la capacità dei prodotti di resistere a rapidi cambiamenti di temperatura tra ambienti caldi e freddi.
La maggior parte delle camere a shock termico utilizza un sistema di trasferimento meccanico che sposta rapidamente i campioni tra zone calde e fredde separate.
L'intervallo dipende dalla progettazione dell'apparecchiatura, ma molte camere a shock termico possono operare tra circa -65°C e +150°C.
La circolazione dell'aria migliora l'uniformità della temperatura, accelera lo scambio termico e aiuta a mantenere condizioni di test accurate.
Le camere a shock termico sono comunemente utilizzate in elettronica, automotive, aerospaziale, batterie, semiconduttori e produzione industriale.
Gli utenti possono migliorare le prestazioni attraverso una corretta manutenzione, calibrazioni regolari, un caricamento adeguato dei campioni e la selezione di parametri di test appropriati.
