Nella moderna produzione industriale—che comprende elettronica automobilistica, display LED per esterni, telecomunicazioni e componenti aerospaziali—l'infiltrazione d'acqua è una delle principali cause di cortocircuiti elettrici, guasti ai prodotti e costose richieste di garanzia. Garantire che gli involucri dei prodotti resistano alle intemperie e alla pressione dei liquidi richiede test di conformità rigorosi e standardizzati.

Questa guida completa illustra gli standard internazionali di protezione contro l'ingresso, esplora i meccanismi dei test di resistenza all'acqua, confronta le configurazioni delle apparecchiature e dimostra come LIB Industry fornisca soluzioni di test personalizzate e certificate per laboratori di livello mondiale.

Che cos'è l'apparecchiatura per test di pioggia IEC 60529?

Macchina per test IP Apparecchiatura per test di pioggia(definita anche camera per test di resistenza alla pioggia, camera a spruzzo d'acqua o sistema di test IP per l'ingresso d'acqua) è un hardware specializzato per test ambientali progettato per valutare l'efficacia con cui l'involucro protettivo di un prodotto resiste alla penetrazione dell'acqua.

Queste camere simulano un'ampia gamma di scenari di precipitazioni naturali e industriali, che vanno dal gocciolamento verticale leggero e spruzzi d'acqua oscillanti fino a getti d'acqua continui ad alta pressione e all'immersione in acque profonde.

Valore fondamentale per ingegneri e responsabili acquisti:

Verifica degli standard: garantisce la piena conformità con le classificazioni internazionali di protezione contro l'ingresso (IEC 60529, ISO 20653, MIL-STD-810H).
Identificazione dei guasti: individua le vulnerabilità strutturali in guarnizioni in gomma, sigillature, giunzioni e interfacce dei connettori prima della produzione in serie.
Autorità dei dati: fornisce un controllo preciso e ripetibile della pressione e del flusso d'acqua, necessario per l'accreditamento di laboratori terzi e l'ingresso nei mercati globali.

Decodifica degli standard IEC 60529 e ISO 20653

Il punto di riferimento internazionale IEC 60529 stabilisce i gradi di protezione forniti dagli involucri (codice IP). Per selezionare la configurazione di test corretta, i team di ingegneri devono valutare le distinzioni tecniche tra i livelli di test IPX1 e IPX9K.

Tabella di riferimento delle classificazioni dei test di protezione contro l'acqua

Classificazione IP	Metodo di test dell'acqua	Parametro di test principale	Applicazione tipica
IPX1	Gocciolamento verticale	Tasso di gocciolamento 1 mm/min, 10 minuti	Apparecchiature elettriche per interni
IPX2	Gocciolamento inclinato di 15°	Quattro posizioni di inclinazione	Dispositivi esposti a gocciolamento angolato
IPX3	Spruzzo oscillante	Angolo di spruzzo ±60°, 0,07 L/min per foro	Elettronica per esterni
IPX4	Spruzzi d'acqua	Copertura di spruzzo ±180°	Elettronica di consumo, illuminazione
IPX5	Getto d'acqua	12,5 L/min, pressione 30–100 kPa	Parti automobilistiche, dispositivi per esterni
IPX6	Getto d'acqua potente	Getto ad alto flusso da 100 L/min	Apparecchiature industriali
IPX7	Immersione temporanea	Profondità dell'acqua 1 m, 30 minuti	Prodotti portatili impermeabili
IPX8	Immersione continua	Pressione/profondità personalizzate	Prodotti marini e subacquei
IPX9K	Spruzzo d'acqua calda ad alta pressione	Acqua a 80°C, 8.000–10.000 kPa	Componenti automobilistici

Selezione delle camere per test di resistenza alla pioggia: camere autonome vs. sistemi integrati

Quando si costruisce o si aggiorna un impianto di protezione contro l'ingresso (IP), gli specialisti degli acquisti devono decidere tra camere di prova autonome e sistemi integrati modulari senza alloggiamento.

Principali differenze strutturali e operative

Confronto	Camera autonoma	Laboratorio IP integrato
Gamma di test	Livello IP specifico	Copertura completa da IPX1 a IPX9K
Dimensioni del campione	Prodotti di piccole e medie dimensioni	Grandi componenti automobilistici e industriali
Spazio di laboratorio	Richiede più macchine	Layout personalizzato centralizzato
Capacità di espansione	Limitata	Aggiornamenti futuri flessibili
Migliore applicazione	Test di R&S	Laboratori di certificazione

Eccellenza tecnica: caratteristiche delle camere per test di resistenza alla pioggia di LIB Industry

LIB Industry produce camere avanzate per test di resistenza alla pioggia, progettate per soddisfare rigorosi standard internazionali riducendo al minimo i costi operativi.

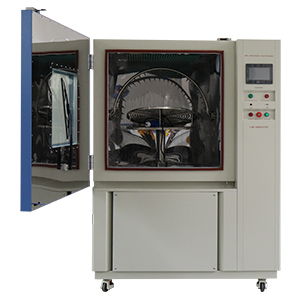

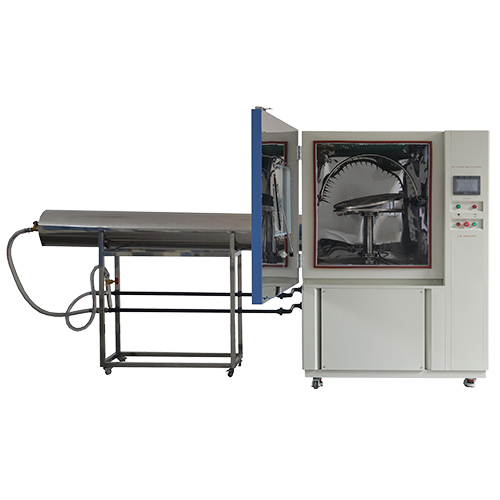

Camera combinata per l'ingresso d'acqua IPX1–IPX6Camera per test di immersione in acqua IPX7 X8

Camera per getti d'acqua ad alta temperatura e alta pressione IPX9K


Costruisci un laboratorio IP per te

1. Integrazione di test multilivello (da IPX1 a IPX6)

Per risparmiare spazio in laboratorio, le unità combinate IPX1–IPX6 di LIB Industry integrano scatole di gocciolamento (IPX1/2), tubi oscillanti in acciaio inossidabile (spazzata di ±60° e ±180° per IPX3/4) e ugelli a getto ad alta pressione (IPX5/6) in un'unica camera.

2. Resistenza alla corrosione e costruzione per impieghi gravosi

Acciaio inossidabile SUS304: l'interno della camera di prova è costruito in acciaio inossidabile SUS304 di alta qualità, che offre una resistenza superiore alla corrosione in caso di esposizione continua all'umidità.

Struttura esterna in acciaio rinforzato: i serbatoi a immersione profonda IPX7/X8 sono caratterizzati da una struttura in lamiera d'acciaio A3 di 15 mm di spessore, progettata per resistere a pressioni idrostatiche equivalenti a 50 metri di profondità senza deformazioni.
Guarnizione in silicone a doppio strato: incorpora un meccanismo di tenuta a doppio livello: uno strato interno in silicone morbido per un contatto superficiale flessibile e uno strato esterno elastomerico rigido per sostenere elevate pressioni interne.

3. Precisione ad alta temperatura e alta pressione (IPX9K)

Per i severi test di lavaggio industriale, i sistemi IPX9K di LIB presentano elementi riscaldanti per impieghi gravosi che erogano acqua calda continua a 80°C a pressioni fino a 10.000 kPa su quattro angoli di spruzzo automatici (0°, 30°, 60°, 90°).

4. Sistema di circolazione automatica con risparmio idrico

I test consumano notevoli volumi d'acqua. Le camere LIB sono dotate di sistemi di filtrazione a circuito chiuso e recupero dell'acqua. I filtri automatici eliminano le particelle sospese, prevenendo l'intasamento degli ugelli e riciclando l'acqua per ridurre i costi operativi fino all'80%.

5. Controllo intelligente e test dei campioni alimentati

Touchscreen a colori programmabile: gli operatori possono facilmente programmare la durata dello spruzzo, le portate dell'acqua, la velocità di oscillazione e la rotazione della piattaforma girevole del campione (da 1 giro/min fino a velocità personalizzate).

Prese di alimentazione impermeabili per i campioni: le porte terminali impermeabili integrate consentono ai campioni di prova (come illuminazione esterna attiva o fari automobilistici) di rimanere alimentati durante i test di spruzzo d'acqua attivi.
Perché collaborare con LIB Industry? Il vostro esperto unico di test ambientali

Fondata nel 2012, LIB Industry è cresciuta fino a diventare un produttore di fiducia globale ed esperto di camere per test ambientali chiavi in mano. Invece di limitarsi a fornire hardware autonomo, LIB è specializzata nella fornitura di ecosistemi di test completi e end-to-end che consentono ai laboratori di tutto il mondo di raggiungere la conformità normativa.

Competenze e punti di forza principali:

Gamma completa di prodotti: LIB produce una gamma completa di camere per test ambientali, comprese camere per spruzzi di pioggia, apparecchiature per test con sabbia e polvere, camere per temperatura e umidità, unità per shock termici, camere per corrosione con nebbia salina e impianti ambientali walk-in personalizzati.

Soluzioni chiavi in mano uniche: dalla progettazione iniziale del layout spaziale del laboratorio e dell'ingegneria personalizzata alla produzione, spedizione, installazione in loco e formazione degli operatori, LIB gestisce senza problemi l'intero ciclo di vita del progetto.
Competenza nella progettazione personalizzata: gli ingegneri LIB personalizzano le dimensioni delle apparecchiature, i sistemi di laboratorio IP senza alloggiamento e le interfacce di alimentazione specializzate per i campioni per allinearli al flusso di lavoro specifico del vostro laboratorio.
Impegno post-vendita senza pari

La garanzia di servizio LIB:

Garanzia globale di 3 anni

: copertura completa della garanzia dell'unità per salvaguardare l'investimento di capitale e ridurre i costi di manutenzione a lungo termine.Supporto tecnico a vita: assistenza tecnica continua, approvvigionamento rapido dei pezzi di ricambio e guida alla calibrazione a lungo termine per l'intera vita operativa della camera di prova.
Caso di studio reale: Standard Bank (Corea del Sud)

Panoramica del cliente

: Standard Bank è un'agenzia leader indipendente di test e conformità in Corea del Sud, al servizio di OEM del settore automobilistico, industriale e dell'elettronica di consumo.La sfida

Nel gennaio 2019, Standard Bank ha contattato LIB Industry per costruire un impianto di test IP multidisciplinare per soddisfare le crescenti richieste di certificazione dei clienti. La loro richiesta di acquisto specificava:

Camere per test con sabbia e polvere (Modello DI-1000 o DI-2000)

La soluzione LIB Industry

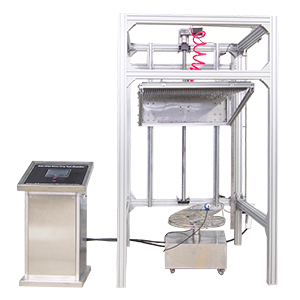

Gli ingegneri LIB hanno progettato e realizzato un sistema di laboratorio IP completo, senza alloggiamento, su misura per la planimetria del laboratorio di Standard Bank:

Consegna chiavi in mano: costruzione di un setup integrato che copre i test dell'acqua da IPX1 a IPX8 e la conformità all'ingresso di polvere IP5X/6X.

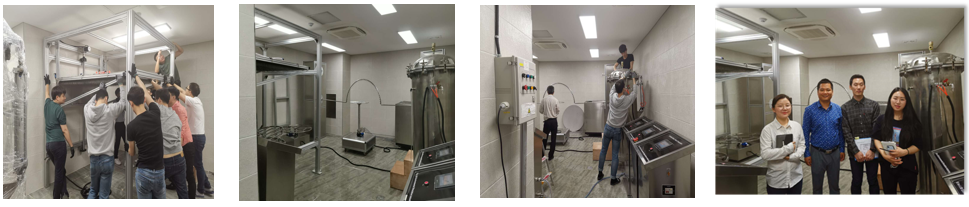

Installazione e formazione in loco: gli ingegneri LIB si sono recati in Corea del Sud per eseguire l'installazione delle apparecchiature, l'integrazione del sistema idraulico e la formazione degli operatori.
Calibrazione continua ISO 17025: per garantire che i dati dei test certificati di Standard Bank rimangano riconosciuti a livello internazionale, LIB aiuta Standard Bank a eseguire calibrazioni annuali ISO 17025 sui sensori di flusso e i trasduttori di pressione delle loro apparecchiature per test IP.

What_is_IEC_60529_Rain_Resistance_Test_Chamber_The_Ultimate_Guide_to_IPX1-IPX9K_Water_Resistance_Testing.png

Il risultato

Standard Bank ha messo in funzione con successo il suo laboratorio accreditato, fornendo servizi di test di ingresso rapidi, estremamente accurati e certificati a clienti commerciali in tutta l'Asia.

Domande frequenti (FAQ)

D1: Qual è la principale differenza tecnica tra i test di pioggia IPX3 e IPX4?

R: Il test IPX3 prevede acqua spruzzata con angoli fino a ±60° rispetto alla verticale. Il test IPX4 estende l'arco di oscillazione a ±180°, spruzzando acqua da tutte le angolazioni per simulare un'esposizione ambientale più severa.

D2: Perché è necessaria la calibrazione ISO 17025 per i sensori di flusso dell'acqua nelle camere per test di pioggia?

R: La calibrazione regolare ISO 17025 verifica la precisione del flussometro e la precisione della pressione dell'acqua. La calibrazione certificata garantisce che i dati dei test prodotti dal vostro laboratorio siano legalmente validi e riconosciuti dagli enti di certificazione globali.

D3: Una singola camera per test di pioggia può eseguire sia test di spruzzo a bassa pressione che test di getto ad alta pressione?

R: Sì. Le unità integrate (come la camera combinata IPX1–IPX6 di LIB) ospitano vassoi di gocciolamento a bassa pressione, bracci oscillanti di spruzzo e ugelli a getto ad alta pressione in un unico spazio, eliminando la necessità di acquistare più macchine separate.

D4: In che modo il sistema di circolazione dell'acqua di LIB riduce le spese operative?

R: Le camere di prova LIB integrano unità di filtrazione a più stadi e serbatoi d'acqua a ricircolo. Il sistema pulisce e riutilizza l'acqua di test durante i cicli operativi, prevenendo l'intasamento degli ugelli e riducendo il consumo idrico fino all'80%.

D5: Con quale frequenza è necessario effettuare la manutenzione degli ugelli di spruzzo e delle aperture di gocciolamento?

R: Le aperture di gocciolamento e gli ugelli devono essere ispezionati mensilmente per verificare l'accumulo di minerali o particolato. L'utilizzo di acqua distillata o deionizzata all'interno del sistema a circuito chiuso prolunga notevolmente la durata degli ugelli e mantiene portate uniformi.
