La scelta dell'attrezzatura giusta per i test ambientali delle batterie per veicoli elettrici dipende dal tipo di batteria, dagli obiettivi del test e dalle normative di settore applicabili. Per celle di batteria, moduli e pacchi batteria di piccole dimensioni, una camera di prova specifica per batterie EV con controllo preciso di temperatura e umidità è solitamente sufficiente. Pacchi batteria più grandi o sistemi di accumulo energetico integrati possono richiedere soluzioni personalizzate o camere walk-in con protezioni di sicurezza potenziate. Le normative di prova più comuni includono IEC 60068, IEC 62660, ISO 16750, UN 38.3 e SAE J2464. I fattori di selezione più importanti sono il carico termico del campione, la configurazione di sicurezza, il volume della camera, l'uniformità della temperatura e la capacità di riprodurre ambienti operativi reali per test climatici affidabili sui pacchi batteria.
I moderni veicoli elettrici si affidano a sistemi di batterie agli ioni di litio che devono funzionare in sicurezza in un'ampia gamma di condizioni ambientali. I test ambientali per batterie EV valutano come le celle, i moduli e i pacchi batteria completi si comportano in condizioni controllate di temperatura e umidità durante la loro vita utile.
I campioni di prova tipici includono:
Singole celle agli ioni di litio
Moduli batteria
Pacchi batteria EV
Sistemi di gestione della batteria (BMS)
Assiemi di batterie per accumulo energetico
Componenti di ricarica e connettori
I test ambientali si concentrano sull'identificazione di potenziali modalità di guasto prima che i prodotti entrino in produzione di serie. Le preoccupazioni comuni includono:
Degrado della capacità
Dilatazione e contrazione termica
Infiltrazione di umidità
Guasto dell'isolamento
Corrosione dei collegamenti elettrici
Deterioramento delle guarnizioni
Riduzione delle prestazioni di carica e scarica
Rischi di fuga termica in ambienti estremi
Questi test aiutano i produttori a verificare se le batterie possono mantenere sicurezza, prestazioni elettriche e integrità strutturale durante il trasporto, lo stoccaggio e il funzionamento a lungo termine.
Per i produttori delSettore automobilistico, la qualificazione ambientale è diventata un passaggio essenziale prima che le batterie vengano integrate in veicoli elettrici, sistemi di accumulo energetico o apparecchiature industriali. Dati di test affidabili supportano la certificazione del prodotto, il controllo qualità e la conformità normativa.
Poiché i sistemi di batterie generano calore durante il funzionamento, i fornitori devono comprendere le caratteristiche elettriche del campione, lo stato operativo e il carico termico previsto quando raccomandano una camera ambientale. Rispetto ai test di prodotti convenzionali, i test climatici sui pacchi batteria richiedono un'attenzione aggiuntiva alla progettazione del flusso d'aria, alla capacità di raffreddamento, al monitoraggio della sicurezza e ai sistemi di protezione di emergenza.
I test ambientali delle batterie seguono normative riconosciute a livello internazionale per garantire che i prodotti soddisfino i requisiti di sicurezza e prestazioni nei diversi mercati. Quando si seleziona unacamera di prova per batterie EV, gli acquirenti dovrebbero confermare quali normative si applicano ai loro prodotti.
Normativa |
Temperatura tipica |
Umidità |
Durata/Ciclo di test |
Condizioni speciali |
IEC 60068-2-1 |
Esposizione a bassa temperatura |
N/A |
Esposizione costante |
Durabilità ambientale |
IEC 60068-2-2 |
Esposizione ad alta temperatura |
N/A |
Esposizione costante |
Resistenza al calore |
IEC 60068-2-30 |
Da 25°C a 55°C |
Fino al 95% UR |
Calore umido ciclico |
Resistenza all'umidità |
IEC 60068-2-78 |
40°C |
93% UR |
Umidità a regime stazionario |
Test di umidità a lungo termine |
IEC 62660 |
Da -40°C a +85°C (tipico) |
Opzionale |
Ciclo di carica/scarica |
Prestazioni batterie EV |
ISO 16750-4 |
Da -40°C a +125°C |
Opzionale |
Test ambientali veicolo |
Elettronica automobilistica |
UN 38.3 |
Vari |
N/A |
Simulazione di trasporto |
Qualificazione per la spedizione |
SAE J2464 |
Personalizzato |
Opzionale |
Test di abuso e sicurezza |
Valutazione della sicurezza della batteria |
I profili di test effettivi variano a seconda della chimica della batteria, della piattaforma del veicolo e delle specifiche del cliente. Alcuni produttori combinano anche il ciclo ambientale con la carica e scarica elettrica per simulare le condizioni operative reali.
Quando si prepara un programma di test, gli ingegneri dovrebbero definire:
Profilo di ciclo termico
Intervallo di umidità
Stato di carica durante il test
Condizione operativa del campione
Numero di cicli
Criteri di superamento/fallimento
Fornire requisiti di test completi migliora la ripetibilità e garantisce un confronto significativo tra diversi progetti di batterie.
Diverse applicazioni di test sulle batterie richiedono configurazioni della camera differenti. Scegliere l'attrezzatura solo in base alle dimensioni della camera o all'intervallo di temperatura può portare a prestazioni insufficienti o investimenti non necessari.
Specifica |
Camera standardCamera a temperatura e umidità |
Camera ambientale personalizzata per batterie |
|
Intervallo di temperatura |
Da -70°C a +180°C |
Da -70°C a +180°C |
Personalizzato |
Intervallo di umidità |
20–98% UR |
20–98% UR |
Personalizzato |
Volume camera |
100–1000 L |
150–2000 L |
Personalizzato per pacchi batteria |
Velocità di rampa |
Variazione di temperatura standard o rapida |
Standard o programmabile |
Personalizzata in base all'applicazione |
Flusso d'aria |
Circolazione generale da laboratorio |
Ottimizzato per test batterie |
Progettato in base alla disposizione del campione |
Carico termico del campione |
Basso-medio |
Medio-alto |
Elevata capacità di carico termico |
Configurazione di sicurezza |
Protezione da sovratemperatura |
Sfiato di esplosione, monitoraggio gas, spegnimento di emergenza, opzioni antincendio |
Sistema di sicurezza multilivello personalizzato |
Normative applicabili |
IEC 60068 |
IEC 60068, IEC 62660, ISO 16750, UN 38.3 |
Normative specifiche del cliente |
A differenza delle camere ambientali convenzionali, una Camera per test batterie dedicata incorpora funzioni di sicurezza aggiuntive per affrontare i rischi specifici associati alle batterie agli ioni di litio. Caratteristiche come lo sfiato di pressione, il rilevamento di gas combustibili, la costruzione antideflagrante e i sistemi di spegnimento di emergenza contribuiscono a migliorare la sicurezza dell'operatore durante i test di qualificazione delle batterie.
La scelta della camera corretta dipende anche dalla fase di test. I laboratori di ricerca spesso valutano singole celle o piccoli moduli, mentre la validazione della produzione può richiedere il test di pacchi batteria completi con maggiore generazione di calore e dimensioni più grandi. In questi casi, il volume della camera, la capacità di raffreddamento e l'uniformità del flusso d'aria diventano importanti quanto la precisione di temperatura e umidità.
Inoltre, gli acquirenti dovrebbero considerare i requisiti di test futuri. Con l'evolversi della tecnologia delle batterie EV, pacchi batteria più grandi e densità energetiche più elevate potrebbero richiedere configurazioni della camera aggiornate. Scegliere attrezzature con sufficiente capacità di espansione può ridurre i costi di investimento a lungo termine e migliorare la flessibilità del laboratorio.
Anche con attrezzature avanzate, una pianificazione imprecisa dei test può ridurre il valore dei test ambientali sulle batterie EV. I seguenti errori si riscontrano frequentemente durante i progetti di qualificazione delle batterie.
Le batterie agli ioni di litio generano calore durante la carica, la scarica e i cicli. Se il carico termico del campione non viene considerato, la camera potrebbe avere difficoltà a mantenere condizioni ambientali stabili, portando a risultati imprecisi.
I moduli e i pacchi batteria richiedono uno spazio sufficiente per un flusso d'aria adeguato. Sovraffollare la camera può creare gradienti di temperatura e ridurre la coerenza dei test.
Posizionare i sensori di temperatura o umidità troppo vicino alle pareti della camera o alle uscite dell'aria potrebbe non riflettere le condizioni reali intorno alla batteria. I sensori dovrebbero essere posizionati secondo la norma di test e la configurazione del campione.
Un controller può visualizzare valori di temperatura precisi, ma ciò non garantisce condizioni uniformi in tutto lo spazio di lavoro. Verificare sempre le specifiche di uniformità e stabilità della camera.
Molti acquirenti confrontano le camere solo in base alle loro temperature minime e massime. Per i test climatici sui pacchi batteria, la velocità di rampa, il controllo dell'umidità, il flusso d'aria e il recupero del raffreddamento sono ugualmente importanti.
Prima dell'acquisto, confermare:
Capacità dell'alimentazione elettrica
Requisiti di ventilazione
Capacità di carico del pavimento
Sistema di drenaggio
Spazio per la manutenzione
Misure di sicurezza di emergenza
Diverse applicazioni di test sulle batterie richiedono diverse configurazioni della camera ambientale.
Consigliata per:
Ricerca sulle celle batteria
Piccole celle agli ioni di litio
Valutazione dei materiali
Sviluppo in laboratorio

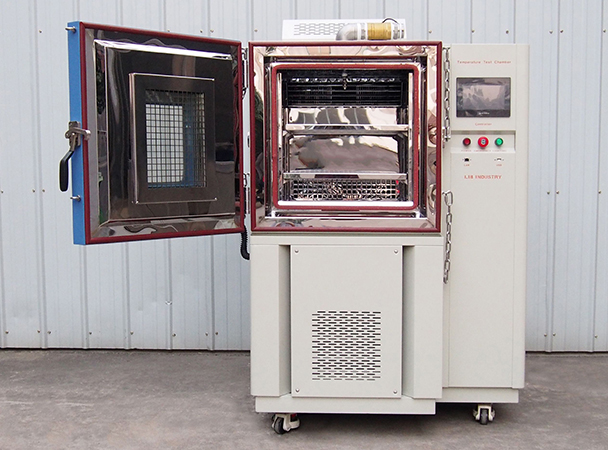

Una Camera ambientale da banco offre un controllo preciso di temperatura e umidità per lo sviluppo iniziale delle batterie e test su piccola scala.
Consigliata per:
Moduli batteria
Batterie di consumo
Qualificazione componenti EV
Test di affidabilità
Una Camera per test batterie è adatta per test ambientali di routine su moduli batteria e campioni di medie dimensioni, combinando la simulazione climatica con funzioni di sicurezza potenziate.
Consigliata per:
Pacchi batteria EV completi
Sistemi di accumulo energetico
Grandi assiemi di batterie
Validazione della produzione
Le camere walk-in forniscono spazio sufficiente per sistemi di batterie sovradimensionati mantenendo condizioni ambientali stabili durante test di lunga durata.
Consigliata per:
Test di transizione rapida della temperatura
Valutazione dei materiali delle batterie
Verifica dello stress termico
Le camere a shock termico valutano le prestazioni della batteria in caso di improvvisi cambiamenti di temperatura che possono verificarsi durante il trasporto o condizioni meteorologiche estreme.
Consigliata per:
Involucri delle batterie
Connettori
Barre di distribuzione
Componenti strutturali metallici
I test in nebbia salina valutano la resistenza alla corrosione dei componenti metallici della batteria esposti ad ambienti umidi o costieri.
Consigliata per:
Alloggiamenti delle batterie EV
Connettori di ricarica
Sistemi di batterie per esterni
Le camere IP verificano la resistenza contro l'ingresso di polvere e acqua secondo i requisiti della norma IEC 60529.
Le camere personalizzate per batterie sono consigliate per:
Pacchi batteria ad alta tensione
Grandi sistemi di accumulo energetico
Test combinati di carica/scarica
Applicazioni ad alto carico termico
Requisiti di sicurezza specifici del cliente
I sistemi personalizzati possono integrare ciclatori di batterie, monitoraggio dei gas, soppressione degli incendi e protezione dalle esplosioni secondo i requisiti del progetto.
Le celle e i moduli batteria vengono generalmente testati in una Camera per test batterie dedicata, mentre i pacchi batteria completi o i sistemi di accumulo energetico possono richiedere camere walk-in o ambientali personalizzate con funzioni di sicurezza potenziate.
Può essere utilizzata per test di base di temperatura e umidità, ma le camere per batterie dedicate forniscono funzioni di sicurezza aggiuntive come protezione contro le esplosioni, monitoraggio dei gas e spegnimento di emergenza.
Le normative comuni includono IEC 60068, IEC 62660, ISO 16750, UN 38.3 e SAE J2464, a seconda del tipo di batteria e dell'applicazione.
La camera dovrebbe fornire uno spazio adeguato intorno alla batteria per un flusso d'aria uniforme, tenendo conto delle dimensioni del campione, della generazione di calore e di eventuali requisiti di test futuri.
Il calore generato durante la carica e la scarica influisce sulle prestazioni della camera. Calcolare correttamente il carico termico aiuta a mantenere un controllo accurato della temperatura e garantisce risultati di test affidabili.
Alcune camere personalizzate per batterie possono combinare la simulazione ambientale con funzioni di sicurezza come il monitoraggio dei gas e la protezione dalle esplosioni, ma la configurazione dovrebbe corrispondere alle normative di test applicabili e ai requisiti del progetto.
Per saperne di più sulla valutazione dell'affidabilità delle batterie e sulla simulazione ambientale, leggereCome le camere per test batterie migliorano la sicurezza e le prestazioni delle batterie agli ioni di litio.
