Quando si seleziona unaCamera per test di pioggia, molti ingegneri si concentrano su specifiche visibili come le dimensioni della camera, la pressione dell'acqua, gli ugelli di spruzzatura o il grado IP. Tuttavia, la domanda più importante viene spesso trascurata:
A quale tipo di pioggia deve effettivamente resistere il tuo prodotto?
Un test di impermeabilità per uno smartphone, una custodia elettrica da esterno, un sensore automobilistico e un'apparecchiatura militare sono completamente diversi. Alcuni prodotti necessitano solo di protezione contro la leggera caduta di gocce d'acqua, mentre altri devono sopravvivere a potenti getti d'acqua, lavaggi ad alta pressione o ambienti esterni difficili che combinano pioggia e polvere.
Scegliere la giusta Camera per test di pioggia non significa semplicemente selezionare una macchina che spruzza acqua. Richiede la comprensione delle reali condizioni di esposizione all'acqua, degli standard di prova applicabili e dei requisiti prestazionali del prodotto.
In qualità di produttore esperto di camere per test ambientali, LIB Industry fornisce soluzioni complete per test di impermeabilità e protezione dalla polvere, aiutando i clienti a verificare l'affidabilità del prodotto, dai test di protezione dall'acqua di base fino ai test avanzati con acqua ad alta pressione IPX9K.
L'ingresso dell'acqua è una delle cause più comuni di guasto del prodotto. Anche una piccola quantità d'acqua che penetra nell'involucro di un prodotto può causare:
Cortocircuiti elettrici
Corrosione dei componenti interni
Guasto del sensore
Riduzione della vita utile
Problemi di sicurezza durante il funzionamento
Una Camera per test di pioggia professionale simula le condizioni reali di esposizione all'acqua per valutare le prestazioni di tenuta impermeabile, la capacità di protezione dell'involucro, l'affidabilità strutturale e la durata del prodotto in ambienti esterni.
I test di pioggia sono ampiamente utilizzati nell'elettronica automobilistica, nei componenti per veicoli elettrici, nelle apparecchiature elettriche da esterno, nell'illuminazione a LED, nei dispositivi di comunicazione, nei sensori, nei sistemi di controllo industriale e nelle apparecchiature militari e aerospaziali.
Tuttavia, prodotti diversi sono soggetti a diversi tipi di esposizione all'acqua. Il primo passo nella scelta di una Camera per test di pioggia è capire a quale tipo di "pioggia" deve resistere il tuo prodotto.
L'errore più comune quando si acquista un'apparecchiatura per test di impermeabilità è scegliere una camera prima di aver compreso lo standard di prova richiesto.
Il processo corretto dovrebbe essere:
Applicazione del prodotto → Livello di impermeabilità richiesto → Standard di prova → Camera per test di pioggia adatta
Tra gli standard globali di prova di impermeabilità,IEC 60529 IPX1–IPX9Kè il sistema più ampiamente utilizzato. Per il lavoro specifico nei settori automobilistico, militare e per esterni, entrano in gioco standard aggiuntivi come ISO 20653 e MIL-STD-810, trattati più avanti in questa guida.
La norma IEC 60529 definisce il sistema di classificazione IP (Ingress Protection), che valuta l'efficacia con cui un involucro protegge dall'intrusione di acqua e particelle solide. Per i test di impermeabilità, il secondo numero dopo "X" rappresenta il livello di protezione dall'acqua.
Livello IP |
Metodo di Prova |
Applicazione Tipica |
IPX1 |
Gocciolamento d'acqua verticale |
Dispositivi elettronici, strumenti di misura |
IPX2 |
Gocciolamento d'acqua con inclinazione |
Apparecchiature portatili |
IPX3 |
Spruzzatura d'acqua |
Prodotti per esterni |
IPX4 |
Spruzzi d'acqua da tutte le direzioni |
Parti automobilistiche, involucri |
IPX5 |
Getti d'acqua |
Prodotti industriali, veicoli |
IPX6 |
Getti d'acqua potenti |
Apparecchiature automobilistiche e per esterni |
IPX7 |
Immersione temporanea |
Dispositivi impermeabili |
IPX8 |
Immersione continua |
Applicazioni subacquee |
| IPX9K | Getti d'acqua calda ad alta pressione |
Componenti automobilistici |
| ||
Ogni livello di protezione richiede un metodo di prova e una configurazione dell'apparecchiatura diversi.
IPX1 e IPX2 simulano l'esposizione leggera all'acqua causata da pioggia gocciolante o condensa.
IPX1:Flusso d'acqua di 1 mm/min, gocciolamento verticale, durata del test di 10 minuti.
IPX2:Flusso d'acqua di 3 mm/min, con il prodotto inclinato in quattro posizioni, ciascuna testata per circa 2,5 minuti.
Applicazioni tipiche: sensori, strumenti di misura, piccoli dispositivi elettronici. L'apparecchiatura consigliata è unaCamera per test di gocciolamento, che fornisce una simulazione controllata della caduta verticale delle gocce d'acqua.
IPX3 e IPX4 sono tra i test di impermeabilità più comunemente utilizzati per prodotti da esterno e automobilistici, simulando precipitazioni naturali, spruzzi d'acqua ed esposizione generale all'esterno.
IPX3 (spruzzatura d'acqua):Un tubo oscillante di spruzzatura eroga acqua a circa 0,07 L/min per foro, con angoli di spruzzatura fino a 60° dalla verticale. Le applicazioni includono prodotti elettrici da esterno, apparecchi di illuminazione e involucri.
IPX4 (schizzi d'acqua):Portata simile (~0,07 L/min per foro) ma l'acqua viene applicata da più direzioni utilizzando un tubo oscillante o un sistema di ugelli, in modo continuo, per una durata specificata. Le applicazioni includono componenti automobilistici, attrezzature per esterni e custodie elettriche.
Per questi test, unaCamera per test di spruzzatura della pioggiadovrebbe fornire una distribuzione uniforme dello spruzzo e una circolazione stabile dell'acqua per garantire risultati ripetibili.
I prodotti utilizzati all'aperto o nei veicoli possono subire un impatto dell'acqua più forte delle normali precipitazioni: spruzzi della strada, lavaggio del veicolo o pulizia industriale.
IPX5:Un ugello da 6,3 mm eroga acqua a 12,5 ± 0,625 L/min da una distanza di circa 2,5–3 m. Utilizzato per apparecchiature da esterno, componenti di veicoli e prodotti industriali.
IPX6:Un ugello più grande da 12,5 mm eroga una portata molto maggiore di 100 ± 5 L/min a una pressione superiore rispetto a IPX5. Utilizzato per elettronica automobilistica, attrezzature pesanti e macchinari da esterno.
Unacamera IPX5/IPX6affidabile richiede un controllo accurato della pressione, un flusso d'acqua stabile e prestazioni costanti dell'ugello.
 |
 |
 |
| ||
Sebbene non siano test di pioggia tradizionali, IPX7 e IPX8 fanno parte dello stesso sistema di protezione impermeabile IEC 60529.
IPX7 (immersione temporanea):Profondità di immersione di 1 metro per 30 minuti — utilizzato per prodotti che potrebbero cadere accidentalmente in acqua.
IPX8 (immersione continua):Le condizioni (profondità, durata, pressione) sono definite dal produttore, in base al caso d'uso reale del prodotto. Utilizzato perattrezzature per immersione in acquae dispositivi elettronici specializzati.
|
 |
 |
IPX9K è uno dei test di impermeabilità più impegnativi, specialmente nell'industria automobilistica, simulando il lavaggio ad alta pressione, la pulizia con acqua calda e l'impatto severo dell'acqua.
Parametri tipici:
Temperatura dell'acqua: 80°C ±5°C
Pressione dell'acqua: circa 8–10 MPa
Portata d'acqua: 14–16 L/min
Angoli di spruzzatura: direzioni multiple, incluse 0°, 30°, 60° e 90°
Le applicazioni includono parti esterne automobilistiche, componenti del vano motore, componenti per veicoli elettrici e parti di veicoli pesanti. Una camera IPX9K deve fornire un controllo accurato dell'acqua ad alta pressione e una gestione affidabile della temperatura.
 |
 |
Una volta identificato lo standard richiesto, tre fattori pratici determinano la decisione finale:
1. Requisiti di test— Confermare il livello IP richiesto, lo standard industriale di riferimento e qualsiasi specifica di prova specifica del cliente. Un prodotto che richiede il test IPX4 necessita di un'apparecchiatura fondamentalmente diversa da uno che richiede il test IPX9K: i due non sono sullo stesso spettro "migliore/peggiore", sono metodi di prova completamente diversi.
2. Dimensioni del prodotto e spazio di prova— La camera deve accogliere le dimensioni del campione, i requisiti di fissaggio e un'area di copertura dello spruzzo adeguata senza compromettere l'uniformità.
3. Ambito del test oltre l'acqua— Alcuni prodotti necessitano solo di test di impermeabilità; altri richiedono anche test di polvere, sabbia o combinati di temperatura/umidità nello stesso ciclo di qualificazione. In tal caso, vale la pena scegliere un fornitore con una più ampia capacità di test ambientali, in modo che i futuri requisiti di test non comportino la necessità di ricominciare con un nuovo fornitore.
Sapere quale livello IP è necessario è solo metà della decisione; l'altra metà è se una data camera può eseguire quel test in modo accurato, ripetibile e senza diventare un problema di manutenzione. Ecco cosa LIB integra in ogni linea di prodotti per affrontare questo aspetto.
La maggior parte dei laboratori che eseguono test nella gamma IPX1–IPX6 finisce per aver bisogno di più apparecchiature: un box di gocciolamento per IPX1/IPX2, un tubo oscillante per IPX3/IPX4 e un'attrezzatura con ugelli a getto per IPX5/IPX6. La Camera per Test Combinata di LIB integra tutti e tre i meccanismi in una singola unità, così un laboratorio può eseguire l'intera sequenza di test a sei livelli senza cambiare apparecchiatura o ingombro.
Oltre al risparmio di spazio, la camera è costruita attorno ad alcune scelte ingegneristiche pratiche:
Riciclo dell'acqua a circuito chiuso con riempimento automaticomantiene il sistema in funzione senza supervisione, riducendo il consumo di acqua ed energia rispetto ai progetti a circuito aperto.
Una piattaforma girevole regolabile in altezza con capacità di 50 kgcon una piastra di inclinazione integrata a 15° gestisce il test di inclinazione a quattro posizioni IPX2 senza riposizionamento manuale, e la dimensione della piattaforma può essere personalizzata per campioni più grandi.
La costruzione completa in acciaio inossidabile SUS304resiste alla corrosione attraverso cicli ripetuti ad alta temperatura, alta umidità e spruzzatura - una differenza significativa di durata rispetto all'acciaio verniciato nelle camere con funzionamento quotidiano.
Una finestra di osservazione con illuminazione a LED integrata e un tergicristallo manualeconsente agli operatori di monitorare visivamente il test in corso e rilevare i guasti in tempo reale, anziché scoprirli solo alla fine di un ciclo.
Un alimentatore integrato sulla piattaforma portacampioniconsente di testare i componenti elettronici sotto tensione (accesi) durante l'esposizione all'acqua, avvicinandosi a come il prodotto effettivamente si guasterà (o meno) sul campo rispetto a un test a prodotto spento.
I parametri di test sono mantenuti secondo IEC 60529 per tutti e sei i livelli, dalla portata di gocciolamento di 1 mm/min di IPX1 fino al getto di 100 ± 5 L/min a 100 ± 5 kPa di IPX6, quindi i risultati sono direttamente difendibili rispetto allo standard.
Il test IPX9K è impegnativo per l'attrezzatura: cicli continui di acqua ad alta pressione e alta temperatura usurano guarnizioni, ugelli ed elementi riscaldanti più velocemente di qualsiasi altro test IP. La camera IPX9K di LIB è costruita specificamente attorno a questo stress:
Eroga acqua fino a+88°C e 8.000–10.000 kPaattraverso quattro ugelli su più angoli di spruzzatura (0°, 30°, 60°, 90°), corrispondenti all'intera sequenza di test IPX9K.
Unsistema di circolazione a circuito chiuso filtratocon serbatoi dedicati ed elementi riscaldanti mantiene stabili la pressione, il volume e la temperatura dello spruzzo attraverso cicli ripetuti — importante per ottenere risultati coerenti e comparabili test dopo test.
Unsistema di controllo con pannello touchconsente agli operatori di impostare direttamente pressione, temperatura e durata, con monitoraggio di sicurezza integrato per proteggere sia l'attrezzatura che il campione in prova.
Il test di immersione sembra semplice sulla carta ma è impegnativo per la costruzione della camera: il serbatoio deve mantenere la pressione in modo affidabile alla profondità richiesta senza perdite o deformazioni nel corso di anni di utilizzo. La camera IPX7/IPX8 di LIB affronta questo aspetto direttamente:
Serbatoi personalizzabilicoprono sia IPX7 (1 m / 30 minuti) che condizioni simulate IPX8 equivalenti a 50 m di profondità.
Pareti della camera in acciaio A3 da 15 mm di spessoresono progettate per sostenere pressioni equivalenti a quella profondità di 50 m senza deformazioni, con una finitura esterna resistente alla corrosione e agli urti per una lunga durata.
Unaguarnizione in silicone a due strati— uno strato morbido per un contatto uniforme su superfici irregolari più uno strato duro per l'integrità strutturale sotto pressione — è progettata per eliminare le perdite durante cicli di test ripetuti, che è tipicamente il punto in cui le camere di immersione di costo inferiore si guastano per prime.
Strumentazione di sicurezza completa: indicatori del livello dell'acqua in tempo reale, rilevatori di perdite integrati, valvole di sicurezza automatiche per sovrapressione, piedini ancorabili al pavimento per la stabilità e interblocchi di sicurezza che impediscono l'apertura del coperchio durante il test.
An controller touchscreen intelligente basato su PIDconsente il controllo preciso di pressione, tempi e sequenziamento del ciclo, con profili di test memorizzabili per risultati ripetibili — supportando la conformità sia a IEC 60529 che a ISO 20653.
Oltre a queste tre linee di prodotti, LIB costruisce anche apparecchiature per standard specifici del settore automobilistico e militare, tra cui:
|
Camera per test di pioggia JIS D 0203 — per test su componenti automobilistici secondo i requisiti automobilistici giapponesi |
— per la validazione della resistenza all'acqua dei fornitori automobilistici |
Camera per test di pioggia UL50E — per test di protezione di involucri elettrici da esterno |
|
Camera per pioggia MIL-STD-810 — per la simulazione di pioggia in ambienti militari e difficili |
Camera per sabbia e polvere MIL-STD — per test di resistenza a sabbia e polvere |

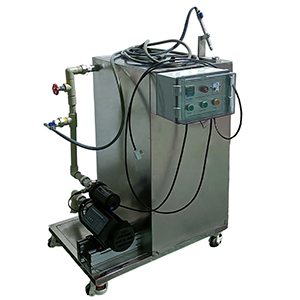

Dispositivo per test di spruzzi d'acqua GOST — per la valutazione della resistenza agli spruzzi d'acqua dei veicoli |
Le dimensioni della camera, i fissaggi e le funzioni di test possono essere tutti personalizzati per applicazioni automobilistiche, elettroniche, per attrezzature da esterno e militari. LIB produce apparecchiature per test di simulazione ambientale dal 2012, possiede la certificazione ISO9001 e CE, ed ha esportato in più di 60 paesi, supportata da una garanzia di 3 anni e supporto di manutenzione a vita.
Una camera può coprire più livelli IP o ho bisogno di apparecchiature separate per ciascuno?
Per i livelli da IPX1 a IPX6, la Camera per Test Combinata di LIB integra il box di gocciolamento, il tubo oscillante e i sistemi di ugelli a getto in una singola unità, quindi tutti e sei i livelli possono essere testati senza cambiare apparecchiatura. I test di immersione IPX7/IPX8 e i test con acqua calda ad alta pressione IPX9K richiedono camere dedicate a causa dei loro diversi requisiti di serbatoio e pressione.
Oltre a IEC 60529, LIB supporta altri standard di impermeabilità/protezione dalla polvere?
Sì — LIB costruisce anche apparecchiature per standard automobilistici (ISO 20653, JIS D 0203, GMW 16001), militari (MIL-STD-810) e per esterni (UL50E) in base alle esigenze del cliente.
Qual è la differenza tra il test IPX6 e IPX9K?
IPX6 utilizza potenti getti d'acqua a temperatura normale; IPX9K aggiunge alta pressione (8.000–10.000 kPa) e alta temperatura (fino a 88°C), progettato per simulare ambienti severi di lavaggio automobilistico — il che richiede anche guarnizioni e componenti riscaldanti più durevoli nella camera stessa.
Come evita la camera IPX7/IPX8 di LIB le perdite durante cicli di test ripetuti?
Il serbatoio utilizza una guarnizione in silicone a due strati — uno strato morbido per un contatto uniforme più uno strato duro per l'integrità strutturale sotto pressione — combinata con pareti in acciaio A3 da 15 mm di spessore classificate per pressioni equivalenti a 50 m di profondità.
LIB può personalizzare una camera per il mio prodotto?
Sì — le dimensioni della camera, le dimensioni della piattaforma girevole per campioni (fino a 50 kg di carico standard), i fissaggi e le funzioni di test possono essere personalizzati in base alle dimensioni del prodotto, ai requisiti del settore e agli standard applicabili.
Quale garanzia e servizio fornisce LIB?
Una garanzia di 3 anni, manutenzione a vita e supporto tecnico continuo.
Dalla Camera per Test Combinata tutto-in-uno che copre IPX1–IPX6, al sistema IPX9K ad alta pressione e alta temperatura, fino alla camera di immersione IPX7/IPX8 in acciaio rinforzato, LIB costruisce ogni linea di prodotto attorno alle specifiche sfide ingegneristiche di quel test, non una scatola di spruzzatura universale.
Contatta LIB per discutere i tuoi requisiti di test di impermeabilità e trovare la soluzione giusta di Camera per test di pioggia per la tua applicazione.
