I componenti in gomma come guarnizioni automobilistiche, tubi flessibili, guarnizioni piatte, cinghie, guaine per cavi e isolatori di vibrazioni possono fessurarsi e perdere prestazioni dopo un'esposizione prolungata all'ozono. Questi guasti sono spesso invisibili all'inizio, ma piccole fessure superficiali possono portare a perdite, cedimenti dell'isolamento o danni meccanici.
An Camera di prova dell'ozono ASTM D1149fornisce un ambiente controllato per valutare la resistenza alla fessurazione da ozono dei materiali in gomma ed elastomero, consentendo agli ingegneri di vedere come i prodotti si comportano sotto attacco di ozono prima di raggiungere le applicazioni reali. ASTM D1149 copre entrambitest dell'ozono statico e dinamico— il test statico si adatta ai componenti sotto deformazione costante, mentre quello dinamico simula meglio la gomma che si allunga, si piega o si muove ripetutamente. Questo articolo spiega come funziona il test, la differenza tra i due metodi e come scegliere una camera di prova dell'ozono adatta.
ASTM D1149 è un metodo di prova standard per valutare la resistenza alla fessurazione da ozono di gomma vulcanizzata e materiali elastomerici in condizioni controllate di temperatura e deformazione, isolando l'effetto dell'ozono eliminando variabili come la luce solare e la pioggia.
L'ozono è una forma altamente reattiva di ossigeno. Quando entra in contatto con la gomma contenente legami polimerici insaturi, provoca un'ossidazione molecolare; una volta che la superficie viene allungata, queste aree indebolite si fessurano perpendicolarmente alla direzione di allungamento — riducendo la vita utile e creando rischi per la sicurezza:
Prodotto in gomma |
Possibile cedimento da ozono |
Anelli di tenuta automobilistici |
Perdite d'aria o d'acqua |
Tubi flessibili in gomma |
Fessurazione superficiale e rottura |
Guaine per cavi |
Danni all'isolamento |
Cinghie di trasmissione |
Resistenza meccanica ridotta |
Isolatori di vibrazioni |
Perdita di flessibilità |
Guarnizioni industriali |
Cedimento della tenuta |
Una camera per test di invecchiamento all'ozono consente ai produttori di individuare queste debolezze durante lo sviluppo e il controllo qualità, anziché dopo il cedimento in campo.
Il test segue generalmente cinque fasi: i provini vengono preparati, allungati fino a un allungamento definito (o posizionati in un dispositivo dinamico), esposti a concentrazione di ozono e temperatura controllate, ispezionati periodicamente per la fessurazione e valutati in base alla crescita delle fessure. Un tempo di esposizione più lungo non significa automaticamente una resistenza migliore: diversi composti reagiscono in modo diverso a seconda della struttura polimerica, degli antiossidanti, dei riempitivi e dei sistemi di vulcanizzazione.
Parametro |
Requisito ASTM D1149 |
Intervallo di concentrazione di ozono |
25–200 pphm |
Livello standard di ozono |
50 ± 5 pphm |
Temperatura |
40 ± 1°C |
Deformazione dinamica a trazione |
25 ± 3% massimo |
Frequenza dinamica |
0,5 Hz (30 cicli/min) |
Deformazione statica su striscia diritta |
20% di allungamento |
Deformazione statica su striscia rastremata |
Zone al 10%, 15%, 20% |
Volume minimo della camera |
0,11 m³ (110 L) |
Velocità di ricambio del gas |
≥75% del volume della camera/min |
Condizionamento del provino |
24 ore senza ozono alla temperatura di prova |
Questi parametri mantengono la comparabilità dei risultati tra diversi laboratori. Le norme correlate includonoASTM D4575(misurazione della concentrazione di ozono in camera) eISO 1431-1(resistenza alla fessurazione da ozono) — entrambe coprono la valutazione statica e dinamica, ma i requisiti di concentrazione, temperatura e umidità non devono essere mescolati tra le norme.
Il test statico mantiene il provino a una deformazione fissa durante tutta l'esposizione — tipicamente una striscia diritta al 20% di allungamento, una striscia rastremata che copre diverse zone di deformazione o un provino ad anello. Poiché il provino non si muove, la configurazione è semplice e ripetibile, adatta a confrontare i composti di gomma durante lo sviluppo del materiale.
Il suo limite principale è che non riproduce il movimento ripetuto: un materiale può resistere sotto allungamento costante ma comunque cedere sotto allungamenti ripetuti in esercizio. Il test statico si adatta quindi a componenti di tenuta fissi, guarnizioni stazionarie e altre parti in gomma con movimento limitato.
Il test dinamico combina l'esposizione all'ozono con una deformazione meccanica ripetuta, tipicamente fino al 25 ± 3% di deformazione a 0,5 Hz, sotto esposizione continua all'ozono e temperatura controllata. Poiché la deformazione ripetuta espone continuamente nuova superficie di gomma, accelera la crescita delle fessure, fornendo un quadro più realistico per le parti che si muovono in esercizio, come cuffie di sospensione, cinghie di trasmissione, tubi flessibili in movimento e membrane di pompe.
Nessuno dei due metodi è universalmente migliore — dipende da come funziona effettivamente il prodotto.
Confronto |
Test statico |
Test dinamico |
Scopo principale |
Resistenza all'ozono sotto deformazione costante |
Resistenza all'ozono sotto deformazione ripetuta |
Condizione del provino |
Allungamento fisso |
Movimento ciclico |
Deformazione tipica |
Allungamento del 10–20% |
25 ± 3% massimo |
Movimento |
None |
0,5 Hz |
Prodotti adatti |
Guarnizioni, guarnizioni piatte, componenti fissi |
Cinghie, tubi flessibili, cuffie, componenti flessibili |
| Vantaggio principale | Semplice e ripetibile |
Simula meglio le condizioni di esercizio reali |
 |
||
Un produttore di anelli di tenuta fissi, ad esempio, può concentrarsi sul test statico, mentre chi sviluppa una cuffia di sospensione ha bisogno del test dinamico perché il componente si flette continuamente durante la guida. Per componenti critici, molti laboratori eseguono entrambi i metodi per un quadro completo.
Scegliere una camera non riguarda solo la capacità di generare ozono. Alcuni fattori sono più importanti:
Controllo della concentrazione di ozono.Livelli fluttuanti possono produrre risultati di fessurazione non coerenti, quindi una buona camera necessita di generazione stabile, monitoraggio in tempo reale e regolazione automatica.
Capacità statica e dinamica.Una camera che supporta entrambe le modalità offre maggiore flessibilità al laboratorio e può ridurre la necessità di apparecchiature separate.
Controllo della temperatura.ASTM D1149 richiede 40 ± 1°C; una distribuzione uniforme e un flusso d'aria stabile sono essenziali, poiché una scarsa uniformità significa che campioni diversi possono subire condizioni di invecchiamento diverse.
Protezione di sicurezza.L'ozono è un gas fortemente ossidante, quindi una camera affidabile dovrebbe includere il monitoraggio della concentrazione, la protezione automatica, un'area di prova sigillata e il trattamento dei gas di scarico.
Xi'an LIB Environmental Simulation Industry fornisce apparecchiature di prova per la simulazione ambientale per la valutazione dell'affidabilità dei materiali, inclusi test di invecchiamento all'ozono, temperatura e umidità e corrosione. La sua camera di prova dell'ozono ASTM D1149 è progettata per laboratori che richiedono condizioni di esposizione stabili, controllo accurato e risultati ripetibili.
Il sistema di generazione e monitoraggio dell'ozono mantiene un'atmosfera di prova costante durante tutto il processo di esposizione.
| Caratteristica | Specifica LIB |
|---|---|
| Intervallo di concentrazione di ozono | 25–200 pphm |
| Precisione del controllo | ±10% |
| Livello standard di ozono | 50 ± 5 pphm |
| Metodo di monitoraggio | Monitoraggio in tempo reale della concentrazione di ozono |
| Modalità di prova | Test dell'ozono statico e dinamico |
Il controllo stabile dell'ozono aiuta a ridurre la variazione dei test causata dalle variazioni di concentrazione e migliora l'accuratezza del confronto tra diversi materiali in gomma.

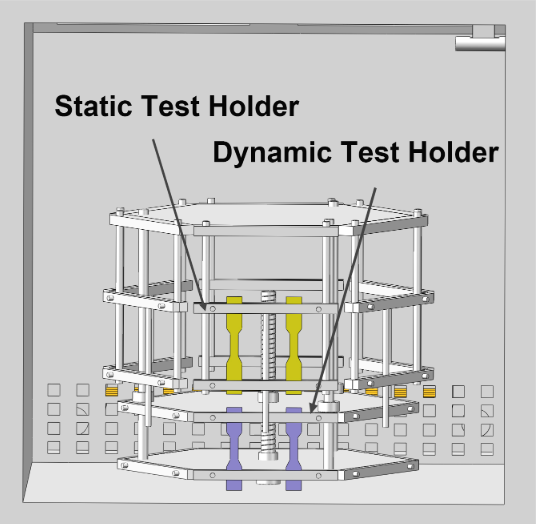

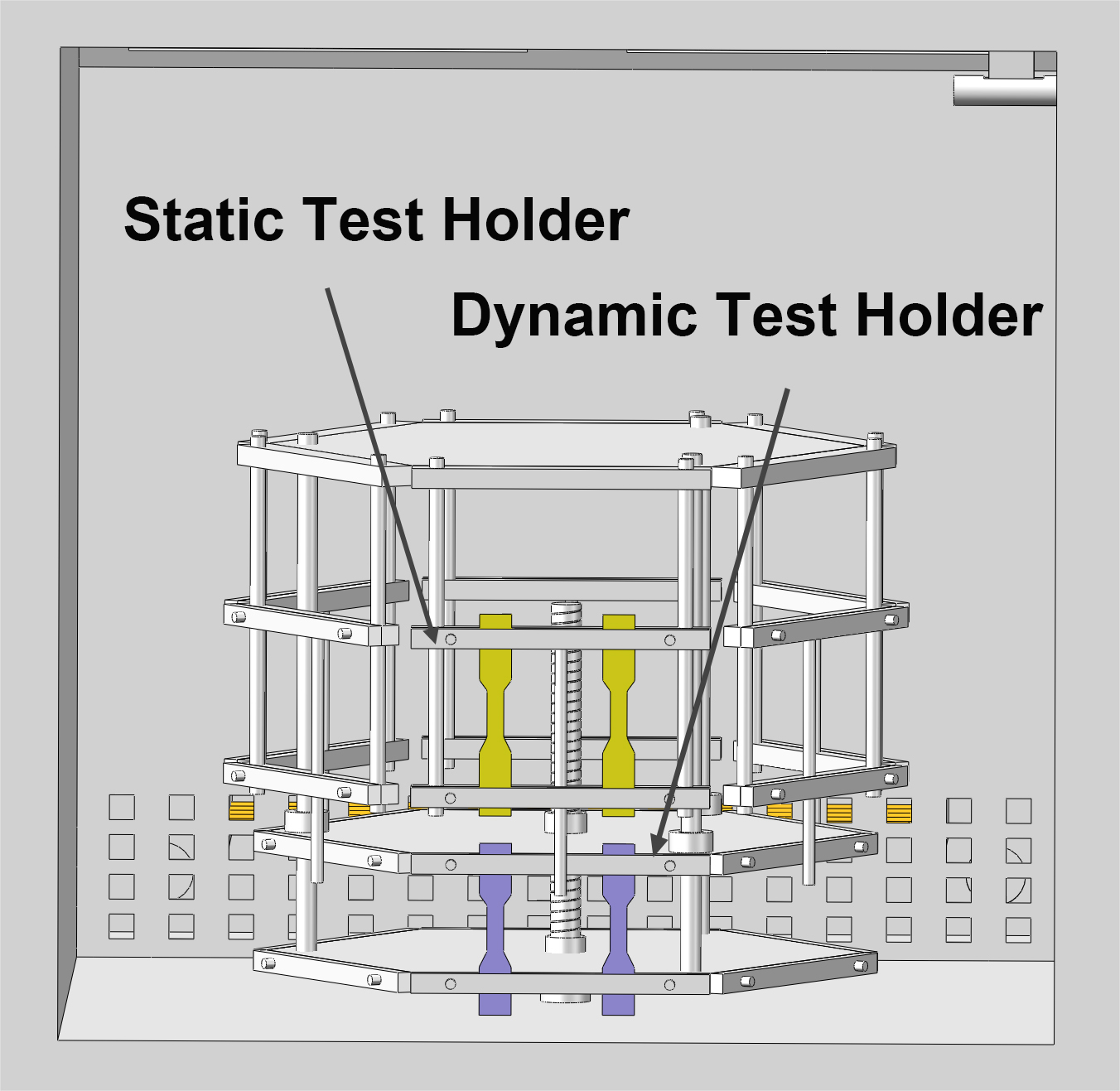

Le camere di ozono LIB supportano diverse esigenze di test sulla gomma grazie a supporti flessibili per provini e modalità di test. Le funzioni principali includono:
Valutazione della fessurazione da ozono statica
Test dinamico a trazione con ozono
Condizioni di deformazione del provino regolabili
Capacità di testare più provini
Test di esposizione continua di lunga durata
Ciò consente agli utenti di valutare diversi prodotti, dai composti di gomma ai componenti finiti.
Un sistema di controllo intelligente consente agli operatori di impostare e monitorare la concentrazione di ozono, la temperatura, la durata del test e lo stato del test, riducendo gli errori manuali, migliorando la ripetibilità e aiutando a gestire i programmi di invecchiamento a lungo termine. Prima della consegna, ogni camera viene sottoposta a test completi per verificare le prestazioni di controllo, la stabilità della temperatura, la precisione dell'ozono, il funzionamento meccanico e le funzioni di sicurezza, garantendo prestazioni stabili per un uso di laboratorio a lungo termine.
Oltre alla camera di prova dell'ozono, LIB offre altre apparecchiature che spesso supportano gli stessi programmi di affidabilità dei materiali:
|
 |
 |
|

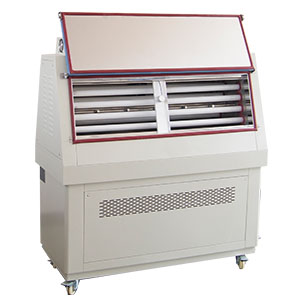

Camera per test di invecchiamento UV Effetti della luce solare e dell'azione atmosferica esterna su polimeri, rivestimenti, materie plastiche |
Camera per temperatura e umidità Stress termico/umidità combinato per componenti elettronici, automobilistici, batterie |
Camera di corrosione in nebbia salina Resistenza alla corrosione in nebbia salina (ASTM B117, ISO 9227) |
Insieme, questi strumenti consentono agli ingegneri di coprire più standard di qualifica tramite un unico fornitore.
Fondata nel 2012, LIB Industry è certificata ISO 9001, con esperienza di esportazione in oltre 60 paesi, garanzia di 3 anni, supporto di manutenzione a vita e assistenza per l'installazione e la formazione per i clienti che ne hanno bisogno.
Le camere LIB sono ampiamente utilizzate nei settori automobilistico, delle nuove energie e della produzione elettronica, nonché nei laboratori di ricerca che sviluppano nuovi composti di gomma, aiutando gli ingegneri a individuare potenziali rischi di guasto prima che i prodotti raggiungano il mercato.
A cosa serve una camera di prova dell'ozono ASTM D1149?
Valuta la resistenza alla fessurazione da ozono di gomma e materiali elastomerici in condizioni specificate di concentrazione, temperatura e deformazione.
Qual è la differenza tra test dell'ozono statico e dinamico?
Il test statico mantiene i provini a un allungamento fisso, mentre il test dinamico applica cicli di allungamento ripetuti, più adatto ai componenti che si muovono in esercizio. Una camera progettata correttamente può supportare entrambi tramite diversi supporti per provini.
Quale concentrazione di ozono richiede ASTM D1149?
Le condizioni di laboratorio comuni vanno da 25 a 200 pphm, con 50 ± 5 pphm spesso utilizzati per valutazioni standard.
Come scegliere il miglior fornitore di camere di prova dell'ozono?
Considerare la conformità ASTM D1149, la precisione dell'ozono, il controllo della temperatura, la capacità statica/dinamica, l'affidabilità e il supporto tecnico: i fornitori con esperienza ingegneristica reale tendono a offrire soluzioni più adatte.
I test dell'ozono statico e dinamico non sono metodi concorrenti: valutano diverse condizioni di esercizio, con il test statico che misura la resistenza sotto deformazione costante e quello dinamico che aggiunge uno stress meccanico ripetuto. Per laboratori e produttori che lavorano con guarnizioni in gomma, tubi flessibili, cinghie e componenti flessibili, scegliere una camera di prova dell'ozono ASTM D1149 con controllo accurato dell'ozono, prestazioni di temperatura stabili e modalità di test flessibili è essenziale per ottenere risultati affidabili.
Contatta oggi stesso LIB Industry per ricevere le specifiche della camera di prova dell'ozono ASTM D1149, soluzioni tecniche e raccomandazioni personalizzate per test ambientali per la tua applicazione.
