Selezionare la camera ambientale giusta per l'elettronica dipende dal tipo di prodotto, dai requisiti di affidabilità e dalle condizioni ambientali da simulare. Una camera a temperatura standard è adatta per l'esposizione stabile a temperature alte e basse, mentre una camera a ciclaggio termico è progettata per variazioni di temperatura ripetute che accelerano i guasti in semiconduttori, PCB, connettori e assiemi elettronici. Tra gli standard più comuni figurano IEC 60068, JEDEC, MIL-STD-883 e le specifiche di affidabilità IPC. I fattori di selezione più importanti sono la precisione della temperatura, la velocità di rampa, l'uniformità del flusso d'aria, il carico termico del campione e la capacità della camera di riprodurre le condizioni operative reali per il ciclaggio termico dei PCB e i test di affidabilità dei semiconduttori.
I prodotti elettronici subiscono stress termico continuo durante il loro ciclo di vita. Le variazioni di temperatura durante il funzionamento, il trasporto e lo stoccaggio possono causare la dilatazione e la contrazione a velocità diverse dei materiali all'interno degli assiemi elettronici, portando infine a un degrado delle prestazioni o a danni fisici.
Una camera ambientale per elettronica è progettata per simulare queste condizioni in un ambiente di laboratorio controllato. Viene comunemente utilizzata per testare:
Dispositivi a semiconduttore
Circuiti integrati (IC)
Schede a circuito stampato (PCB)
Sensori
Moduli di potenza
Cavi assemblati
Prodotti elettronici industriali e di consumo
Lo scopo principale dei test ambientali è identificare potenziali problemi di affidabilità prima che i prodotti entrino in produzione o sul mercato. Le modalità di guasto comuni includono:
Affaticamento dei giunti di saldatura
Deformazione del PCB
Criccatura del package del semiconduttore
Guasto dei contatti del connettore
Danni dovuti all'umidità
Instabilità delle prestazioni elettriche
Disallineamento di dilatazione dei materiali
Tra queste applicazioni, il ciclaggio termico dei PCB è uno dei metodi di affidabilità più diffusi. Esponendo ripetutamente i PCB a temperature alte e basse, gli ingegneri possono accelerare lo stress termico e valutare la durata dei giunti di saldatura, l'affidabilità del substrato e la stabilità dei componenti.
Per i prodotti a semiconduttore, il test di affidabilità dei semiconduttori verifica se chip, package e dispositivi elettronici mantengono prestazioni elettriche stabili dopo un'esposizione prolungata a temperature estreme o a cicli termici ripetuti.
Nel settore dell'elettronica, i test ambientali sono essenziali per i prodotti utilizzati in campo aerospaziale, delle telecomunicazioni, dei dispositivi medici, dell'automazione industriale e dell'elettronica di consumo. Una qualifica adeguata aiuta i produttori a migliorare la progettazione del prodotto, ridurre i guasti sul campo e soddisfare gli standard internazionali di affidabilità.
Prodotti elettronici diversi richiedono profili ambientali differenti. Prima di selezionare l'apparecchiatura, gli ingegneri devono verificare gli standard di prova applicabili, l'intervallo di temperatura, i requisiti di ciclo e i criteri di accettazione.
Standard |
Intervallo di temperatura |
Umidità |
Tipo di test |
Applicazione |
IEC 60068-2-1 |
Bassa temperatura |
N/A |
Test di resistenza al freddo |
Componenti elettronici |
IEC 60068-2-2 |
Alta temperatura |
N/A |
Test di resistenza al calore |
Dispositivi elettronici |
IEC 60068-2-14 |
-65 °C a +150 °C tipico |
N/A |
Ciclo di temperatura |
Valutazione dello stress termico |
IEC 60068-2-30 |
25°C–55°C |
Fino al 95% UR |
Ciclo di calore umido |
Resistenza all'umidità |
JEDEC JESD22-A104 |
-40 °C a +125 °C tipico |
N/A |
Ciclo di temperatura |
Qualificazione dei semiconduttori |
MIL-STD-883 Method 1010 |
Personalizzato |
N/A |
Ciclo termico |
Microelettronica |
IPC-9701 |
Personalizzato |
Opzionale |
Affidabilità della giunzione di saldatura |
Test PCB |
I tipici test ambientali elettronici includono:
Stoccaggio ad alta temperatura
Stoccaggio a bassa temperatura
Ciclo termico
Esposizione al calore umido
Invecchiamento accelerato
Qualificazione dell'affidabilità
Per il ciclaggio termico dei PCB, il test si concentra solitamente sullo stress da dilatazione termica, sulle prestazioni dei giunti di saldatura e sulla continuità elettrica dopo transizioni di temperatura ripetute.
Per i test di affidabilità dei semiconduttori, gli ingegneri possono combinare l'esposizione ambientale con misurazioni elettriche per verificare parametri quali corrente di dispersione, resistenza e stabilità funzionale.
Applicazioni elettroniche diverse richiedono configurazioni della camera differenti. La scelta dell'apparecchiatura basata solo sull'intervallo di temperatura può portare a prestazioni di test insufficienti.
Specifica |
Camera termica |
Camera a ciclaggio termico |
Camera elettronica personalizzata |
Intervallo di temperatura |
-70 °C a +180 °C |
-70 °C a +180 °C |
Personalizzato |
Intervallo di umidità |
Opzionale |
Opzionale |
Personalizzato |
Volume della camera |
Piccola o media |
Piccola o media |
Personalizzato |
Velocità di rampa |
Variazione di temperatura programmabile standard |
Transizione rapida di temperatura |
Personalizzato |
Flusso d'aria |
Circolazione uniforme per test stabili |
Ottimizzato per transizioni termiche ripetute |
Progettazione del flusso d'aria specifica per l'applicazione |
Carico termico del campione |
Basso o medio |
Medio |
Medio o alto |
Configurazione di sicurezza |
Protezione da sovratemperatura e allarmi |
Sistemi avanzati di monitoraggio e protezione |
Funzioni di sicurezza personalizzate |
Standard applicabili |
IEC 60068, JEDEC, IPC |
IEC 60068-2-14, JEDEC JESD22, IPC |
Standard specifici del settore |

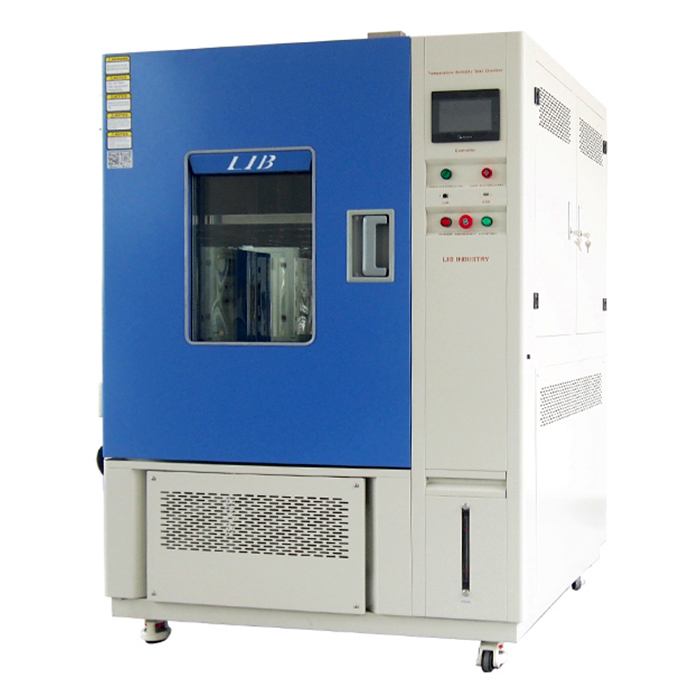

UnaCamera termicaè progettata per l'esposizione controllata alla temperatura e i test di affidabilità ambientale dei componenti elettronici. Viene comunemente utilizzata per lo stoccaggio ad alta temperatura, i test a bassa temperatura, l'invecchiamento termico e la qualifica generale di semiconduttori, PCB, connettori e assiemi elettronici.
UnaCamera a ciclaggio termicoè progettata per transizioni di temperatura ripetute ed è più adatta per applicazioni che coinvolgono affaticamento termico, inclusi assiemi PCB, package di semiconduttori e connettori elettronici.
Assiemi elettronici, processori e componenti di potenza possono generare calore durante il funzionamento. Se la generazione di calore non viene considerata, la camera potrebbe non mantenere condizioni di test accurate.
Una camera troppo piccola può limitare il flusso d'aria e creare differenze di temperatura. La camera selezionata dovrebbe offrire spazio sufficiente per una corretta circolazione dell'aria, il posizionamento dei sensori e le future esigenze di test.
I sensori devono rappresentare le condizioni reali del campione. L'installazione troppo vicina alle uscite dell'aria, alle pareti della camera o agli elementi riscaldanti può portare a risultati inaccurati.
Un controller che mostra valori precisi di temperatura non significa che l'intero spazio della camera abbia la stessa precisione. Vanno considerate anche l'uniformità della temperatura, la fluttuazione e il tempo di recupero.
Per le applicazioni di ciclaggio termico, la velocità di riscaldamento e raffreddamento influisce direttamente sui risultati del test. L'intervallo di temperatura da solo non può determinare se una camera soddisfa i requisiti di affidabilità.
Prima di acquistare una camera ambientale, gli utenti devono verificare:
Alimentazione elettrica
Requisiti di ventilazione
Spazio in laboratorio
Condizioni di drenaggio
Spazio per la manutenzione
Adatta per:
Campioni di semiconduttori
Test IC
Piccoli assiemi PCB
Ricerca di laboratorio
Le camere da banco offrono un controllo della temperatura compatto e preciso per lo sviluppo e la verifica dei componenti.
Adatta per:
Assiemi elettronici
Test dei connettori
Qualifica di affidabilità
Le camere a portata di mano garantiscono un facile accesso per i laboratori di ingegneria che eseguono test ambientali ripetuti.
Adatta per:
Sistemi elettronici di grandi dimensioni
Apparecchiature industriali
Assiemi per telecomunicazioni
Le camere walk-in offrono spazio sufficiente per prodotti fuori misura che non entrano nelle apparecchiature di laboratorio standard.
Adatta per:
Package di semiconduttori
Assiemi PCB
Test di affidabilità dei connettori
Le camere a shock termicovalutare la resistenza a variazioni rapide di temperatura e identificare i punti deboli causati dalle differenze di dilatazione dei materiali.
Adatta per:
Connettori elettronici
Involucri metallici
Rivestimenti protettivi
I test in nebbia salina valutano la resistenza alla corrosione in ambienti umidi e severi.
Adatta per:
Dispositivi elettronici per esterni
Custodie per apparecchiature
Sistemi industriali
Le camere IP verificano la protezione contro polvere e acqua secondo i requisiti IEC 60529.
Adatta per:
Sistemi elettronici ad alta potenza
Profili di temperatura speciali
Test di affidabilità complessi
Le camere personalizzate possono integrare dispositivi di fissaggio speciali, sistemi di monitoraggio e funzioni specifiche per l'applicazione.
Una camera a temperatura è adatta per l'esposizione termica costante, mentre una camera a ciclaggio termico è consigliata per variazioni di temperatura ripetute e test accelerati di affidabilità dei semiconduttori. La scelta finale dipende dal tipo di dispositivo, dal profilo di temperatura e dallo standard di qualifica.
Il test di temperatura valuta le prestazioni del prodotto in condizioni stabili, mentre il ciclaggio termico varia ripetutamente tra temperature alte e basse per simulare lo stress termico e identificare guasti legati all'affaticamento.
La durata del test dipende dallo standard selezionato, dall'intervallo di temperatura, dalla quantità di cicli e dai requisiti del prodotto. Alcuni programmi di qualifica richiedono centinaia di cicli, mentre i test di affidabilità accelerati possono comportare migliaia di transizioni di temperatura.
La dimensione corretta della camera dipende dalle dimensioni del campione, dalla quantità, dai requisiti di flusso d'aria e dalla generazione di calore. Intorno ai campioni va riservato spazio sufficiente per mantenere una distribuzione uniforme della temperatura.
Sì. Una camera ambientale configurata correttamente può testare diversi componenti elettronici, ma l'intervallo di temperatura, la velocità di rampa, la capacità della camera e i dispositivi di fissaggio devono corrispondere a ciascuna applicazione.
Una richiesta di offerta deve includere dimensioni del campione, standard di prova, intervallo di temperatura, requisiti di ciclaggio, condizioni di umidità, carico termico, requisiti di monitoraggio e condizioni di installazione.
La scelta della camera giusta richiede la valutazione del tipo di prodotto, degli obiettivi di test, degli standard applicabili, delle dimensioni del campione, della velocità di variazione della temperatura e dei requisiti di test futuri. Una revisione dettagliata delle specifiche aiuta a garantire risultati accurati e ripetibili.
