Custodia per l'invecchiamento RTU comprovata di LIB Industry
I moderni dispositivi elettronici non sono più testati in condizioni di minimo o senza carico.
Prodotti comeRTUs (unità terminali Remote)Operare continuamente sul campo, generando un calore interno significativo mentre è esposto al cambiamento delle temperature ambientali. Questa combinazione diCarico elettrico stress termicoPone richieste molto maggiori su una camera di prova della temperatura rispetto ai test ambientali tradizionali.
Nelle applicazioni ad alto carico, la vera sfida non sta semplicemente toccando la temperatura target-lo èMantenimento della stabilità della temperatura, delle tariffe delle rampe e dell'uniformità mentre i prodotti stessi producono calore.
LIB industryÈ specializzato inCamera di prova della temperaturaSoluzioni che vanno da modelli standard a sistemi profondamente personalizzati, consente ai clienti di validare l'affidabilità del prodotto in condizioni operative reali piuttosto che su supposizioni di laboratorio.
Ad agosto 2022, un cliente ha affrontato l'industria LIB alla ricerca di una camera di prova della temperatura perRTU test di ciclismo e invecchiamento ad alta temperatura e bassa temperatura.
L'applicazione in corso:
100 RTUs che funziona contemporaneamente
Potenza individuale: 10 W per unità
Carico termico totale:1000 W
Intervallo di ciclismo della temperatura:Da 0 °C a 70 °C
Tasso di raffreddamento richiesto:1 °C/min (medio)
Funzionamento a alimentazione continua durante il test
A differenza dei test ambientali convenzionali, questo progetto ha richiesto la camera per eseguire in modo affidabileSotto il carico elettrico e termico completo, Non solo sotto condizioni vuote o leggermente caricate.
Mantenere una velocità di raffreddamento di 1 °C/min durante la dissipazione del calore dal 100 active RTUs è una sfida di ingegneria significativo. Qualsiasi margine di raffreddamento sufficiente, lo sbilanciamento del flusso d'aria o l'instabilità di controllo potrebbero ridurre la precisione del test e un'affidabilità a lungo termine.
Questo requisito è stato il fattore di definizione dell'intera progettazione del sistema.
Per garantire prestazioni stabili negli anni di funzionamento, l'industria LIB ha superato i requisiti di base del cliente e ha inserito diverse misure di progettazione a valore aggiunto.
Il peso combinato dei carrelli RTUs e invecchiamento è stato valutato aCirca 800 kg.

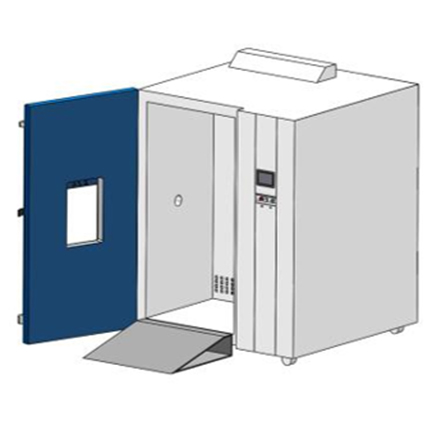

Per garantire un funzionamento sicuro ed efficiente, la camera di prova della temperatura è stata dotata di aDesign del pedale della rampa, Consentire ai carrelli di essere arrotolati senza intoppi dentro e fuori dalla camera senza danneggiare il pavimento o la struttura.
Questo design migliora in modo significativo l'efficienza dei test giornalieri riducendo lo stress meccanico a lungo termine.
Piuttosto che fare affidamento sul routing di alimentazione esterno, il sistema integra:
AAlimentatore integrato e gestito dal controller
Due carrelli di invecchiamento personalizzati forniti dall'industria LIB
Rotelle di tipo ESD con funzione di frenatura
Interfacce elettriche utilizzandoConnettori Phoenix a 3 terminali (p/n: 1757022)
Questo design integrato garantisce test alimentati in modo sicuro, gestione dei cavi puliti e connessioni elettriche coerenti per cicli di invecchiamento di lunga durata.
|
|
|
|
Anche se il carico termico del prodotto effettivo era di 1000W, l'industria LIB ha appositamente progettato il sistema di raffreddamento basato su aCarico termico 2000W.
Questa ridondanza delle prestazioni garantisce:
Raffreddamento stabile da 1 ° c/min nelle condizioni più difficili
Stress del compressore ridotto durante il funzionamento a lungo termine
Maggiore affidabilità del sistema rispetto alla durata estesa
Attraverso la progettazione oltre i requisiti nominali, la camera di prova della temperatura rimane stabile non solo il giorno uno, ma per tutti gli anni di test continui.
| Caratteristica | Modello Standard | Personalizzato per RTU | Vantaggio vantaggio |
|---|---|---|---|
| Capacità di carico termico | 1000 W (design tipico) | 2000 W | Gestisce facilmente la generazione di calore in tempo reale da 1000 W da RTUs operativo |
| Tasso di raffreddamento | 1.0 °C/min (senza carico) | 1.0 °C/min (carico completo) | Mantiene il raffreddamento rapido e stabile anche sotto un alto carico termico |
| Peso massimo di carico | 50 kg per ripiano campione | 800 kg | La base rinforzata supporta due carrelli per l'invecchiamento per impieghi gravosi |
| Integrazione dell'alimentazione | Non integrato (cablaggio esterno richiesto) | 24V DC integrato, controller-gestito | Controllo diretto dell'alimentazione tramite controller a camera per test di invecchiamento sicuri |
| Sistema di interfaccia | Porte per cavi da 50mm / 100mm | 200 terminali Phoenix 1757022 | Il design specifico RTU consente connessioni veloci, sicure e organizzato |
| Design del pavimento | Pavimento a camera piatta | Design del pedale della rampa | Accesso liscio e sicuro per carrelli di invecchiamento da 800 kg |
Il progetto RTU non è stato costruito come soluzione una tantum.
È stato sviluppato sulla stessa fondazione di ingegneria utilizzata attraversoLinee di prodotto della camera di prova della temperatura standard del settore LIB.
|
|
Sistemi di circolazione dell'aria ottimizzatiUtilizzo di ventilatori centrifughi
Alimentazione aria superiore e ritorno inferiore per convezione forzata verticale
Distribuzione uniforme della temperatura con deviazione entro ± 2.0 °C
Controllo PID ad alta precisione per velocità di rampa stabili sotto carico
Sistemi di raffreddamento affidabili in grado di un funzionamento prolungato
Supporto per test alimentati tramite fori per cavi sigillati
Modello | T-100 T-225 T-500 T-800 T-1000 | |||
Volume interno | 100L 225L 500L 800L 1000L | |||
Intervallo di temperatura | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | |||
Oscillazione della temperatura | ± 0.5 ℃ | |||
Deviazione della temperatura | ± 2.0 ℃ | |||
Tasso di raffreddamento | 1 ℃ / min | |||
Tasso di riscaldamento | 3 ℃ / min | |||
Sistema di raffreddamento | Sistema di refrigerazione a compressione meccanica, refrigerante ecologico , Compressore TECUMSEH francese | |||
Controller | Controller touch screen LCD a colori programmabile, connessione Ethernet | |||
| ||||
 |  |
| ||
Le tecnologie di base sono presenti non solo nei sistemi personalizzati, ma anche nelle camere standard del settore LIB.
Serie TH((Camere di temperatura e umidità))
Progettato per test di affidabilità quotidiana, test di invecchiamento e verifica ambientale.
Camere a cambio rapido di temperatura
Adatto per ESS (Screening dello Stress ambientale) e test di affidabilità accelerata.
Camere di prova della temperatura Walk-in
Ideale per componenti di grandi dimensioni, assemblaggi completi o scenari di test batch.
Ogni serie richiede la stessa messa a fuoco suProgettazione di carico, uniformità del flusso d'aria e stabilità a lungo termineDimostrato nella custodia RTU.
Variazione di temperatura controllata entro± 0.5 °C
Deviazione massima della temperatura entro± 2.0 °C
I sensori di classe A PT100 ad alta precisione garantiscono risultati coerenti
Interni in acciaio inossidabile SUS304 per resistenza alla corrosione
Struttura esterna in acciaio di grado industriale
Sistemi di sicurezza completi tra cui protezione da sovratemperatura, messa a terra e monitoraggio elettrico
Concetti di progettazione ESD applicati dove è richiesto il test alimentato
In questo progetto RTU:
Ordine realizzato:Febbraio 2023
Sistema consegnato:Marzo 2023
Questa consegna rapida riflette il sistema di produzione maturo dell'industria LIB e l'esperienza del progetto globale.
La custodia RTU mostra un principio chiave:
Il test affidabile inizia con la progettazione della camera intorno all'applicazione-non l'altro modo.
Se stai testare i prodotti che generano calore durante il funzionamento e richiedono un ciclismo a temperatura stabile e ripetibile,Contatta l'industria LIBInquiry@libtestchamber.comPer una valutazione tecnica gratuita.
3 anni di garanziaCoprire il sistema completo per un'affidabilità a lungo termine
Supporto tecnico per tutta la vitaDa ingegneri di applicazioni e servizi con esperienza
Risposta tecnica remota veloce entro 1-3 orePer ridurre al minimo le interruzioni del test
Disponibilità globale di pezzi di ricambio, Garanzia di una sostituzione rapida e un funzionamento prolungato
