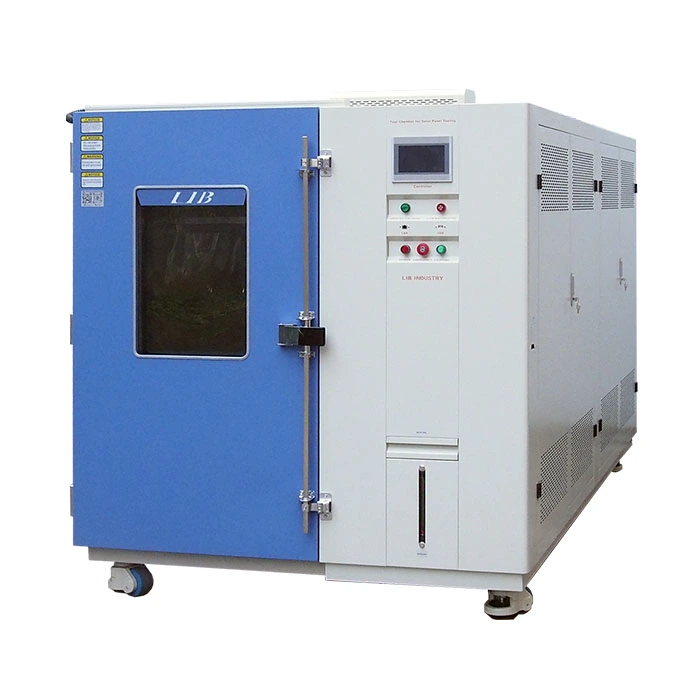

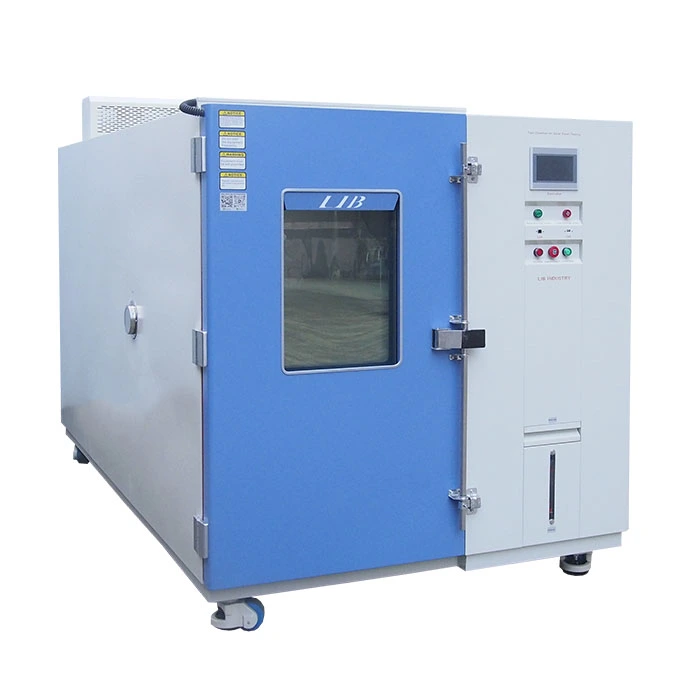

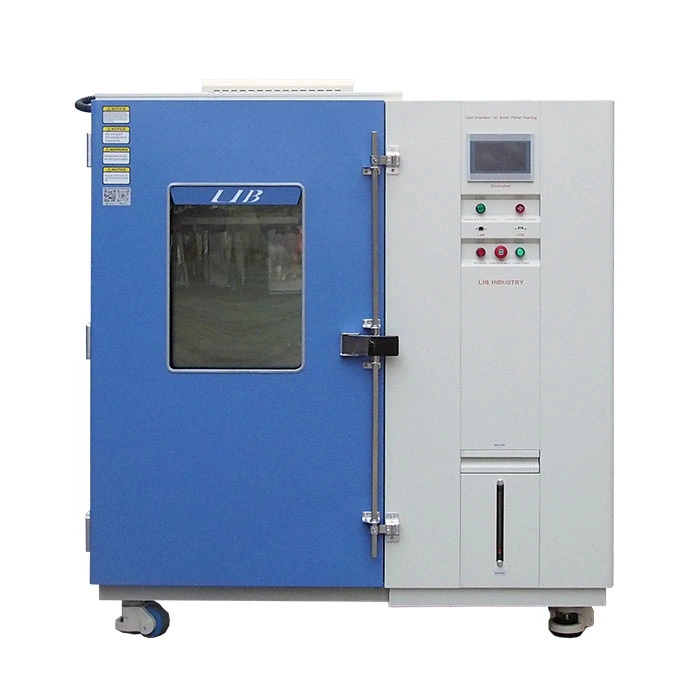

Camera di prova per moduli fotovoltaici

Name: Camera di prova per moduli fotovoltaici
Brand: Xi'an LIB Environmental Simulation Industry

La camera di test per moduli fotovoltaici viene utilizzata per testare le prestazioni dei moduli fotovoltaici (FV). Può simulare diverse temperature, umidità, ecc., l'intervallo di temperatura può essere da -60°C a +100°C, l'intervallo di umidità copre 20%-98% RH. In questo modo vengono testati gli indicatori di prestazione come l'efficienza di generazione di energia e la stabilità dei moduli fotovoltaici in vari ambienti.

Modello DHPV-04,PV-04

Standard ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

Panoramica della camera di prova per moduli fotovoltaici per l'industria solare

Caratteristiche e vantaggi della camera di prova per moduli FV

1. Accelera il processo di invecchiamento dei moduli fotovoltaici simulando condizioni ambientali estreme e valuta le loro prestazioni a lungo termine e affidabilità in un periodo di tempo più breve.

2. In base alle dimensioni e al design della camera di prova, è possibile testare più moduli fotovoltaici contemporaneamente, migliorando l'efficienza dei test e soddisfacendo le esigenze di test nella produzione su larga scala e nella ricerca e sviluppo.

3. La camera di prova è progettata e realizzata in conformità con gli standard internazionali pertinenti e le specifiche del settore, come IEC 61215, IEC 61646, ecc.

4. Un ambiente di test stabile e parametri di controllo precisi garantiscono la ripetibilità e la comparabilità dei risultati dei test. Per lo stesso modulo fotovoltaico, vengono condotti più test nelle stesse condizioni, e la deviazione dei risultati è minima.

Specifiche della camera di prova per moduli FV

Modello		PV-04
Dimensioni interne (mm)		13007001350
Dimensioni complessive (mm)		190011001750
Volume interno		1220L
Parametri	Intervallo di temperatura	-60℃ ~ +100℃
	Fluttuazione di temperatura	± 0.5℃
	Deviazione di temperatura	± 2.0℃
	Intervallo di umidità	20% ~ 98% RH
	Deviazione di umidità	± 2.5% RH
	Velocità di variazione della temperatura	1 ~ 3,4℃ / Min
	Dimensioni del pannello	1M*2M
	Capacità pannello	4 / 6 / 8 / 10 / 12 pezzi
	Controllore	Controllore touch screen a colori LCD programmabile
		Connessione Ethernet, PC Link, USB
	Umidità	Sistema di alimentazione idrica	Alimentazione idrica automatica
		Sistema di alimentazione idrica	Sistema di purificazione dell'acqua
		Umidificatore	Umidificatore a evaporazione con isolamento esterno e superficie in acciaio inossidabile
		Deumidificazione	Evaporatore
	Sensore	Sensore di temperatura	PTR Platinum Resistance PT100Ω/MV classe A, precisione 0,001℃
		Sensore di umidità	Sensore a bulbo secco e umido
	Serbatoio dell'acqua integrato (mm)	270300450
	Dimensioni finestra di osservazione (mm)	330*370
	Circolazione dell'aria	Ventilatore centrifugo
	Dispositivo di sicurezza	Protezione da combustione a secco dell'umidificatore; Protezione da sovratemperatura; Protezione da sovracorrente; Protezione da alta pressione del refrigerante; Protezione da carenza d'acqua; Protezione da dispersione a terra

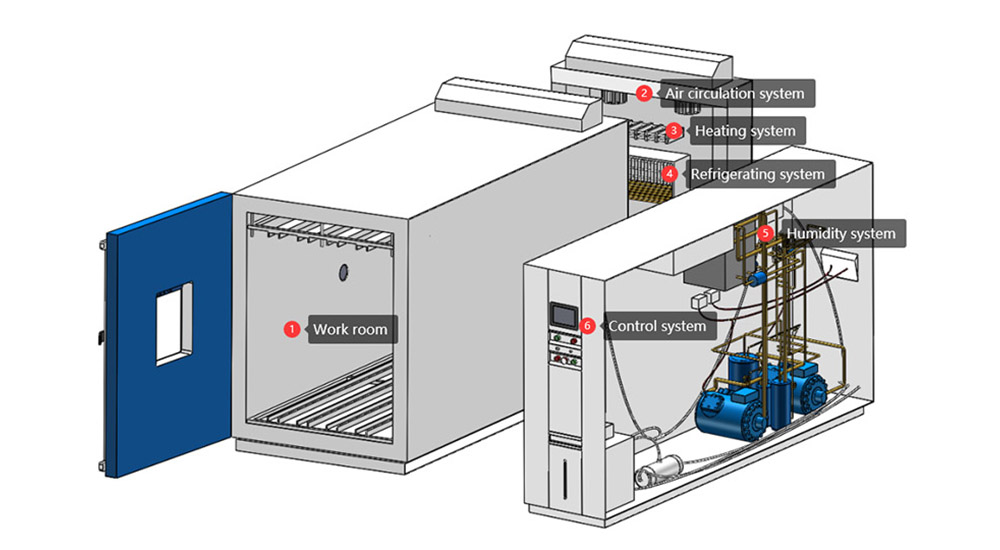

Configurazione della camera di prova per moduli FV

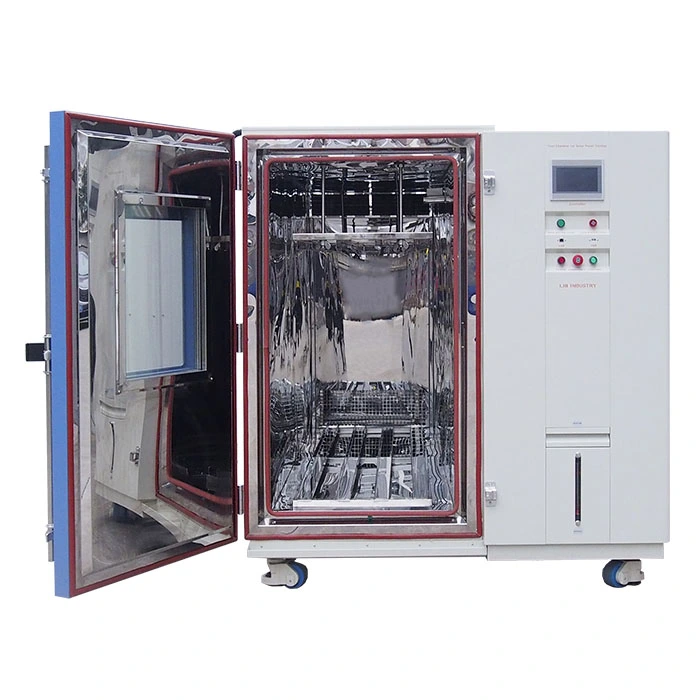

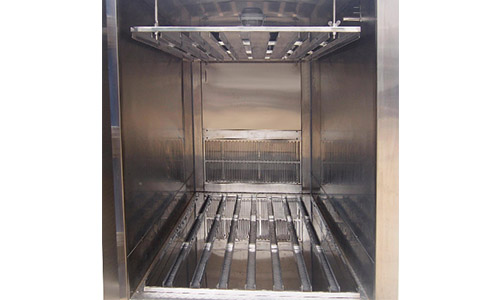

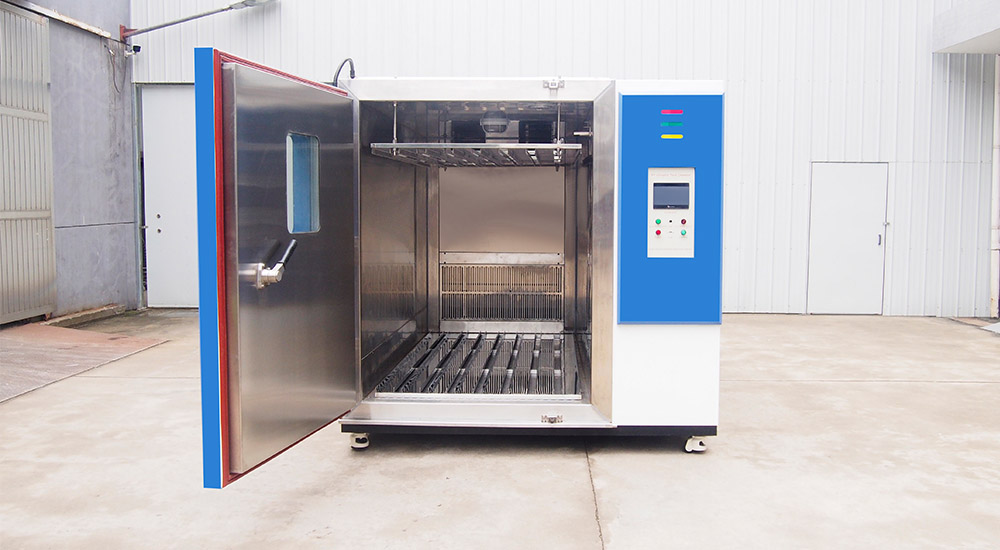

①Camera di lavoro	La camera di lavoro utilizza SUS304 con resistenza alla corrosione e alle alte temperature. Una doppia guarnizione in gomma siliconica termostabile è installata tra la porta e il corpo macchina. Dotata di sensore di temperatura e umidità. Il portacampioni può essere regolato, ad esempio regolando la distanza e l'angolo del portacampioni, per soddisfare le esigenze di test di moduli FV di diverse specifiche.

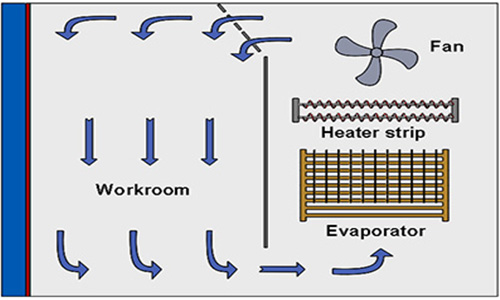

②Sistema di circolazione dell'aria	Installazione di più ventilatori assiali. Favorisce la circolazione dell'aria in modo che temperatura, umidità e altri fattori ambientali personalizzati siano distribuiti uniformemente nello spazio di test per evitare differenze ambientali locali.

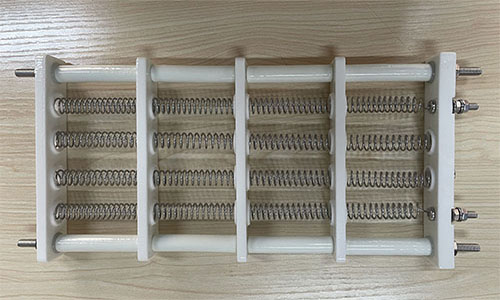

③Sistema di riscaldamento	Il riscaldamento a filo resistivo può riscaldare rapidamente e uniformemente l'aria all'interno della camera di prova per ottenere un aumento della temperaturacon 1-3,4℃/min.

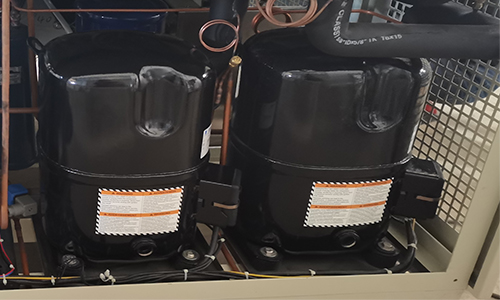

④Sistema di refrigerazione	Il sistema di refrigerazione adotta una refrigerazione a compressione meccanica, composto da compressore, condensatore, evaporatore, valvola di espansione e altri componenti.

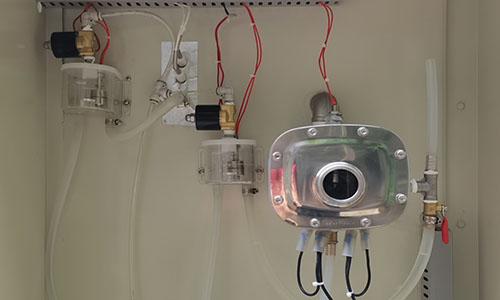

⑤Sistema di umidità	Un umidificatore a vapore che converte l'acqua in vapore acqueo e aumenta l'umidità all'interno della camera di prova.

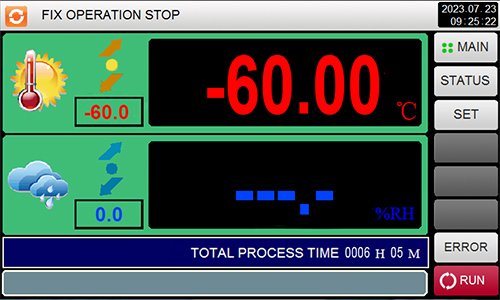

⑥Sistema di controllo	Controllore touch screen a colori LCD programmabile. Il controllore può controllare con precisione in base ai parametri impostati per realizzare la regolazione automatica dell'ambiente di test.
