La camera spray antipioggia JIS D 0203 è un'attrezzatura utilizzata per testare le prestazioni impermeabili secondo lo standard JIS D 0203, utilizzata principalmente in ricambi auto, prodotti elettronici, lampade da esterno. La camera spray antipioggia JIS D 0203 è dotata di 40 ugelli spray e 2 ugelli antipioggia per simulare diversi gradi di pioggia.
Modello: R-1000JIS
Standard: JIS D 0203

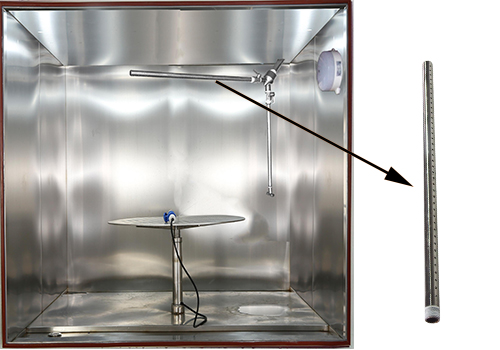

Configurazione dell'ugello diversificato: secondo lo standard JIS D 0203, il test S1 utilizza 40 ugelli e il test S2 utilizza anche 40 ugelli ma con una maggiore pressione di spruzzo e flusso; I test R1 e R2 utilizzano due ugelli. Lo spray a tubo lungo 40 ugelli con un diametro di 1.2mm e una distanza di 12.5mm. L'irrigatore a tubo corto ha due cuciture sottili da 0.5mm.
Condizioni di prova R1:
-Pressione di spruzzo d'acqua: 0.3kgf/cm² (circa 4.3psi).
-Portata: 0.8 gal/min (circa 3.2 L/min).
-Durata del Test: 10 minuti.
-Acqua Spray con 2 ugelli.
Condizioni di prova R2:
-Pressione di spruzzo d'acqua: 0.1kgf/cm² (circa 1.4psi).
-Portata: 0.5 gal/min (circa 1.9 L/min).
-Durata del Test: 10 minuti.
-Acqua Spray con 2 ugelli.
Condizioni di prova S1:
-Pressione di spruzzo d'acqua: 1kgf/cm² (circa 14.2 psi).
-Portata: 6.5 galloni/min (circa 24.5 L/min).
-Durata del Test: 30 minuti.
-Spruzzatura dell'acqua con 40 ugelli.
Condizioni di prova S2:
-Pressione di spruzzo d'acqua: 3kgf/cm² (circa 42.7 psi).
-Portata: 10.3 gal/min (circa 39.2 L/min).
-Durata del Test: 60 minuti.
-Spruzzatura dell'acqua con 40 ugelli.

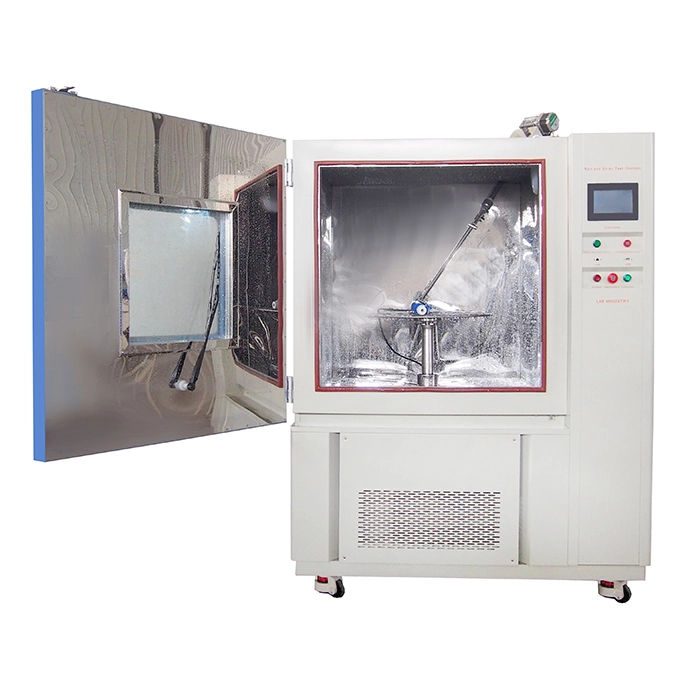

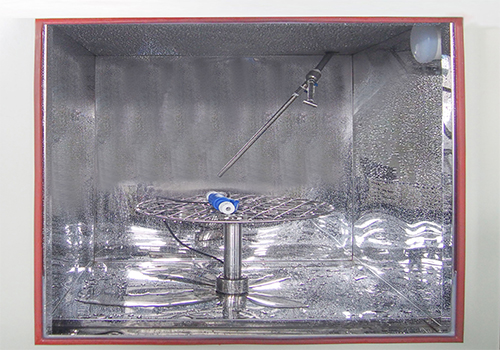

Simulazione di pioggia reale: il giradischi può essere ruotato e l'altezza può essere regolata per garantire che il campione venga completamente spray antipioggia, E l'albero del tubo di alimentazione dell'acqua è di 45 ° con la linea orizzontale, che migliora ancora l'autenticità del test della pioggia.

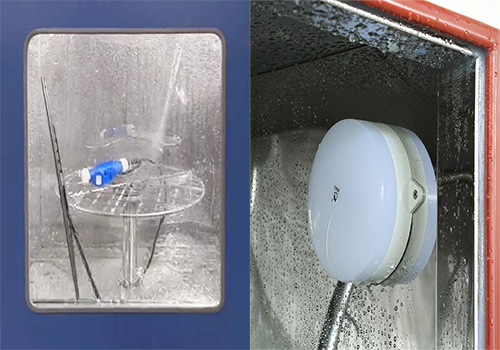

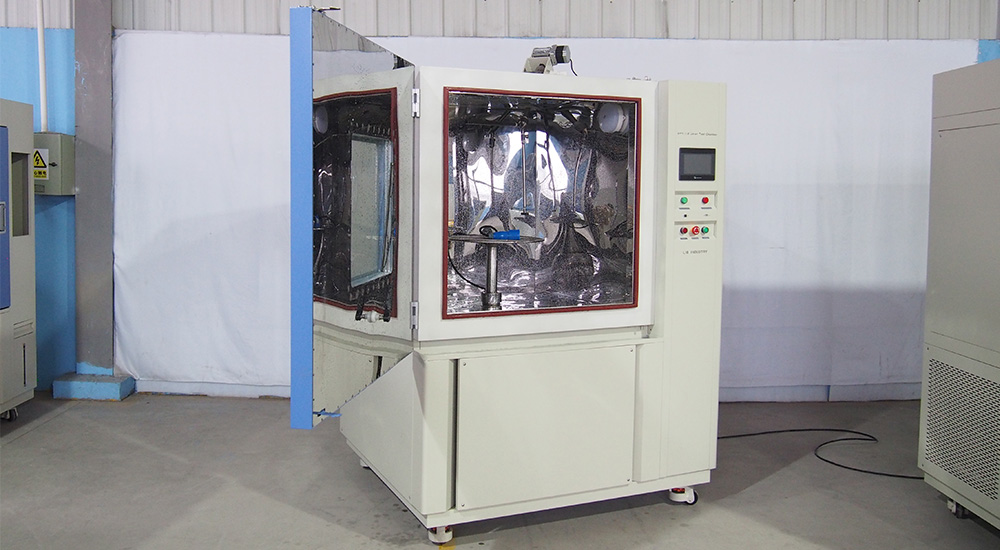

Buone condizioni di osservazione: la camera spray antipioggia JIS D 0203 adotta una finestra di osservazione trasparente dotata di tergicristallo automatico per facilitare l'osservazione della situazione di prova interna in tempo reale;

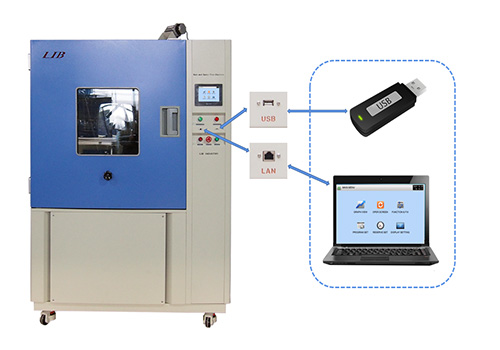

Funzionamento facile: l'interfaccia operativa diLIB IndustryCamera spray antipioggia JIS D 0203È semplice e conveniente per gli operatori per impostare i parametri, è supportata anche la connessione remota al terminale del PC.
Modello | R-1000JIS |
Dimensioni interne (mm) | 1000*1000*1000 D * W * H |
Dimensioni complessive (mm) | 1100*1460*1900 D * W * H |
Volume interno (L) | 1000 |
Distanza dal campione all'ugello | Approvato. 400mm |
Ugello antipioggia | 2 fori |
Foro per ugello pioggia | 0.5mm |
R1 portata acqua | 1.9L/min. |
Portata dell'acqua R2 | 3.3L/min. |
Ugello Spray | 40 fori |
Foro dell'ugello di spruzzo | 0. 2mm |
S1 portata acqua | 24.5L/min |
Portata dell'acqua S2 | 39.2L/min |
Pressione dell'acqua all'ugello | 0.03 ~ 0.30MPA |
Velocità di rotazione del giradischi | 17r/min |
Controllo della pressione dell'acqua | Misuratore di portata |

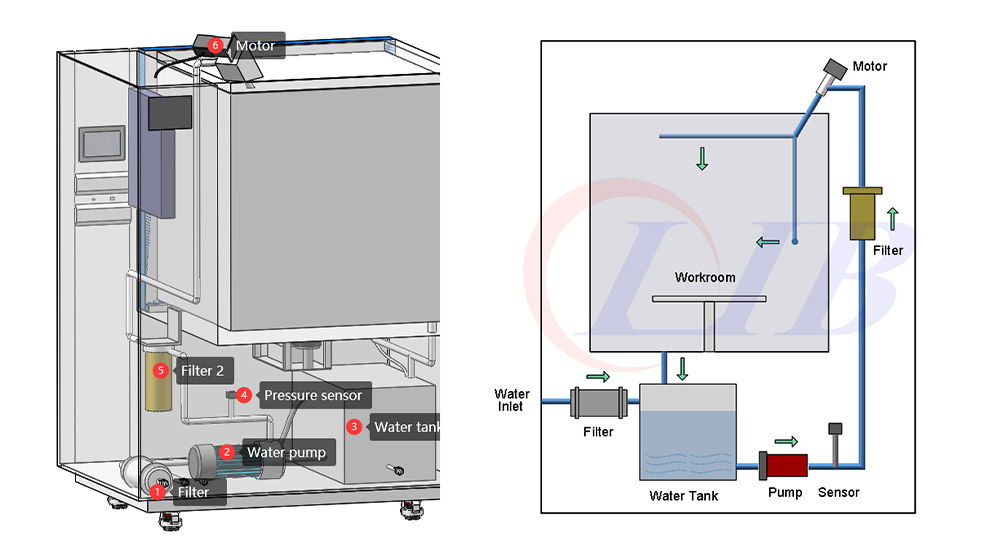

Il tubo oscillante scorre attraverso il motore. L'acqua sotto filtra le impurità nell'acqua nel serbatoio e l'acqua nel serbatoio viene inviato al locale di lavoro attraverso la pompa. Misuratori di portata e sonde di pressione controllano il flusso e la pressione dell'acqua.
Durante il processo di ingresso nella sala di lavoro, l'acqua inIl serbatoio è dotato di un filtro per evitare il blocco dell'ugello. L'acqua sotto la porta viene inserita nel serbatoio dell'acqua con un tubo flessibile.
L'acqua entra nella sala di lavoro dal serbatoio dell'acqua e l'acqua nella sala di lavoro viene inserita nel serbatoio dell'acqua, formando un sistema di circolazione dell'acqua.
