I prodotti elettronici utilizzati all'aperto, in veicoli, vicino a macchine o in dispositivi di campo portatili spesso affrontano due principali rischi: polvere fine e contatto con l'acqua a breve termine. Una scatola sigillata può essere solida all'esterno. Ma piccoli spazi intorno a viti, porte, pressacavi, guarnizioni e membrane di sfiato possono ancora lasciare che polvere o acqua penetrino all'interno. Questo può incidere sul circuito stampato, sulla batteria, sul sensore o sul connettore.Apparecchiatura di prova IP67Offre ai produttori di elettronica un modo affidabile per controllare se un contenitore soddisfa le esigenze di immersione attillate alla polvere e temporanee prima di avviare la produzione completa.
IP67 è definito in baseStandard di protezione dell'ingresso IEC 60529, Che classificano bene come un contenitore resiste a particelle solide e liquidi.
È composto da due livelli di protezione:
IP6X (protezione antipolvere)
IPX7 (protezione temporanea per immersione in acqua)
Insieme, IP67 rappresenta uno dei livelli di protezione più richiesti per l'elettronica esterna e industriale.
IP6X significa che la custodia è completamente attillata alla polvere in condizioni di test standardizzate.
A differenza delle valutazioni inferiori, IP6X garantisce cheNessuna particelle di polvere fine può entrare nella struttura interna, Anche dopo l'esposizione prolungata.
La polvere Fine può essere causa:
Contaminazione della superficie del PCB
Degradazione del contatto del connettore
Interferenza ottica del sensore
Blocco del canale di raffreddamento
Accelerazione della corrosione a lungo termine
Anche l'accumulo di polvere invisibile può portare a una degradazione delle prestazioni a lungo termine, rendendo il test IP6X essenziale prima del rilascio della produzione.
IPX7 valuta se un contenitore può resistereImmersione temporanea in acqua per 30 minutiSenza ingresso nocivo.
Durata:30 minuti
Profondità:
Piccoli dispositivi: punto più basso 1,000mm sotto la superficie dell'acqua
Dispositivi di grandi dimensioni: punto più alto 150mm sotto la superficie dell'acqua
IPX7 non significa impermeabile per operazioni subacquee continue.
Verifica solo la resistenza a:
Esposizione alla pioggia
Allagamento temporaneo
Immersione casuale
Esposizione all'acqua di pulizia
Il test dell'elettronica IP67 è importante per i prodotti esposti a polvere, spruzzi d'acqua o immersione temporanea, soprattutto dove il guasto alla sigillatura può danneggiare il campo.
Utilizzato in ambienti esterni come strade, tetti, fattorie e siti industriali. Questi dispositivi devono resistere all'accumulo di polvere, pioggia e acqua. Gli esempi comuni includono controller per lampione, scatole di giunzione per telecamere di sicurezza, sensori ambientali e moduli di comunicazione.
Smartphone, dispositivi indossabili e portatili sono spesso esposti a sudore, pioggia e polvere. Punti di tenuta deboli come pulsanti, porte e coperture possono facilmente consentire l'ingresso, rendendo il test IP67 essenziale per la verifica della durata.
Include alloggiamenti del sensore, moduli di controllo, connettori e componenti correlati alla batteria. Tali parti possono affrontare la polvere stradale, spruzzi d'acqua e processi di pulizia, dove l'ingresso dell'acqua può incidere sulla sicurezza e sulle prestazioni.
Utilizzato in fabbriche, magazzini, agricoltura e installazioni esterne. Questi dispositivi sono esposti a polvere pesante e pulizia occasionale dell'acqua, che richiede una protezione affidabile della custodia.
Un test è utile solo quando l'installazione è ripetibile. PerTest elettronici IP67, I produttori devono garantire una stretta attenzione al tipo di polvere, alla quantità di polvere, alle condizioni di pressione del campione, alla profondità dell'acqua, al tempo di immersione e all'ispezione post-test.
Parte di prova | Requisito principale | Pratico Checkpoint |
Test antipolvere IP6X | Protezione antipolvere | Nessuna polvere visibile all'interno della custodia dopo il test definito |
Prova la polvere | Talco filtrato attraverso un setaccio | Diametro del filo di 50 micron e intervallo nominale di 75 micron |
Quantità di polvere | 2 kg per m3 di volume della camera | Il talco non deve essere riutilizzato oltre il limite del ciclo consentito |
Test di immersione IPX7 | Immersione temporanea in acqua | 30 minuti sotto la profondità dell'acqua richiesta |
Profondità IPX7 | 1,000mm sotto la superficie dell'acqua per piccoli contenitori o 150mm sopra il punto più alto per custodie più grandi | Prodotto posizionato in una posizione di servizio normale quando richiesto |
Per apparecchiature di prova antipolvere, la pratica di test IEC 60529 utilizza comunemente polvere di talco che può passare attraverso un setaccio a rete quadrata con diametro del filo di 50 micron e gap di 75 micron, con 2 kg di talco per metro cubo di volume della camera.
Prima di eseguire il test IP67, il campione dovrebbe abbinare la configurazione di produzione reale. Le viti mancanti, la colla temporanea, i connettori sciolti o le guarnizioni non finali possono rendere il risultato ingannevole. Un campione di laboratorio che passa con il sigillante applicato A mano può ancora non funzionare dopo l'assemblaggio automatizzato.
La preparazione dovrebbe contenere un record di:
Versione del disegno del prodotto
Materiale di tenuta e durezza
Valore di coppia della vite
Tipo di pressacavo
Condizioni del cappuccio del connettore
Orientamento del Test
Stato di accensione o spegnimento
Aspetto iniziale e funzione
Il test dell'elettronica antipolvere utilizza la circolazione controllata del talco per sfidare l'involucro. L'obiettivo è rivelare la mancanza di tenuta intorno a superfici di accoppiamento, ingressi di cavi, prese d'aria e parti mobili.
Il dispositivo sotto il test viene posizionato all'interno della camera della polvere. Se la custodia presenta cambi di pressione durante il normale funzionamento, una connessione sottovuoto può essere utilizzata per creare una differenza di pressione. Questo è comune per i prodotti in cui la pressione dell'aria interna può cadere durante il raffreddamento o il ciclismo termico.
Il campione dovrebbe essere posizionato come potrebbe essere utilizzato sul campo. Per un controller a parete, la direzione di ingresso del cavo non deve essere mantenuta. Per un dispositivo portatile, le posizioni dei pulsanti e delle porte devono affrontare l'esposizione alla polvere realistica.
Durante il test, la polvere di talco fine viene conservata sospesa all'interno della camera. Il flusso d'aria stabile è importante perché le zone morte nella camera possono favorire l'esposizione irregolare. Una configurazione dell'attrezzatura di prova antipolvere ben progettata mantiene la polvere in movimento intorno al campione e controlla le perdite per proteggere lo spazio di laboratorio.
Dopo il ciclo di esposizione, il campione viene rimosso e aperto con attenzione. L'ispezione si concentra sui segni di polvere intorno a guarnizioni, aree PCB interne, cavità del connettore, bordi del display e membrane di bilanciamento della pressione. Per IP6X, la polvere visibile all'interno dell'area protetta è un segnale di avvertimento serio.
Il test elettronico impermeabile IPX7 si basa su un'immersione temporanea. Il test è semplice dall'aspetto, ma i piccoli dettagli di manipolazione possono cambiare il risultato.
 |  |
Area di prova | Cavalletto |
 |  |
Pannello di controllo | Blocco di sicurezza |
Il serbatoio di immersione deve fornire una profondità sufficiente per la condizione di prova richiesta. Il prodotto dovrebbe essere posizionato nella sua posizione di servizio a meno che il piano di test non definisca un altro orientamento. Gli accessori come tappi, spine e pressacavi devono essere installati come si potrebbero usare in modo effettivo.
Il tempo di esposizione IPX7 standard è di 30 minuti. Durante questo periodo, il contenitore affronta la pressione dell'acqua da tutte le superfici immerse. Una guarnizione debole può non perdere durante i primi minuti, ma i percorsi capillari intorno A viti o connettori possono aprire gradualmente.
Dopo immersione, la superficie esterna deve essere essiccata prima di aprire. L'ispezione dovrebbe separare l'acqua esterna innocua dall'effettivo ingresso interno. I controlli funzionali possono includere test di accensione, risposta al display, controlli di isolamento, segnale di comunicazione, funzione di ricarica e stabilità di lettura del sensore.
L'attrezzatura di prova affidabile aiuta a ridurre l'ansia nella certificazione del prodotto. L'attrezzatura di prova LIB IP67 combina esigenze di Test antipolvere e impermeabili per i produttori che lavorano con custodie elettroniche, dispositivi esterni, parti automobilistiche, prodotti di illuminazione e apparecchiature industriali. La soluzione IP67 copre la verifica dell'ingresso di polvere IP6X e l'immersione temporanea in acqua IPX7 in linea con le esigenze di test legate a IEC 60529.
La configurazione di test IP67 di LIB include apparecchiature di prova della polvere IP6X e apparecchiature di immersione in acqua IPX7. Questa struttura consente ai produttori di eseguire controlli a tenuta di polvere e ad immersione in acqua come test separati e controllati invece di trattare IP67 come una singola esposizione ruvida.
L'attrezzatura per il test della polvere supporta la circolazione controllata della polvere, la struttura della camera sigillata, il funzionamento programmabile e i volumi della camera adatti a diverse dimensioni della custodia elettronica. I parametri correlati alla polvere elencati includono un diametro del filo di 50 micron, un intervallo nominale di 75 micron, condizioni di test a bassa umidità e impostazioni del tempo di prova regolabili.

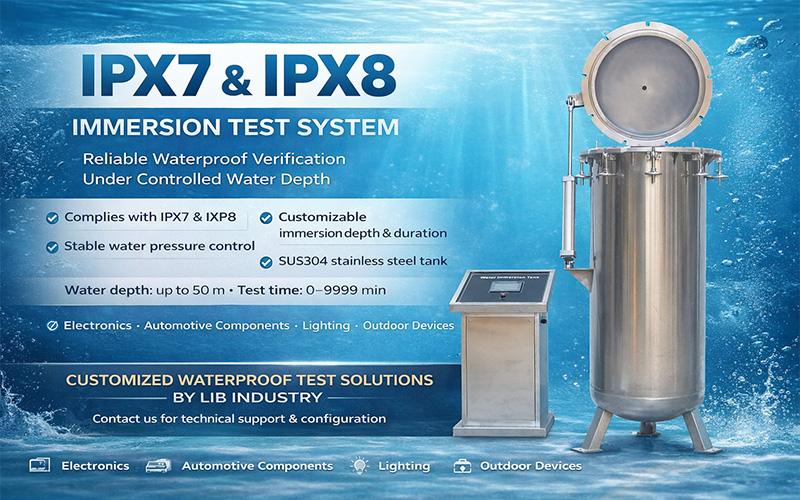

L'attrezzatura per immersione in acqua è integrata per la simulazione della profondità dell'acqua controllata e della pressione. Il sistema di immersione elencato da LIB include una struttura cilindrica del serbatoio, coperchio pneumatico, alimentazione idrica automatica e una capacità di pressione equivalente a 50 m di profondità dell'acqua, supporta IPX7 e la convalida estesa, dove necessario.
Industria della simulazione ambientale Xi'an LIBHa lavorato nelle camere di prova ambientali dal 2009, con prodotti che coprono camere di temperatura e clima, camere di corrosione, camere IP di polvere e acqua, camere di agenti atmosferici e camere di prova speciali. L'azienda fornisce anche design, produzione, vendita, servizio, installazione, formazione e supporto post-vendita per i clienti globali.
Vantaggi dei produttori di elettronica perché il test della custodia si erge di solito da solo. Un dispositivo che supera IP67 può ancora aver bisogno di ciclismo termico, umidità, nebbia salina, UV o test di vibrazione. La gamma completa di LIB aiuta le squadre a creare piani di affidabilità completi intorno ai test di recinzione IP67.
Nella convalida del mondo reale, IP67 è solo una parte dell'affidabilità del prodotto. La maggior parte dei dispositivi elettronici richiede test su più condizioni ambientali oltre la resistenza alla polvere e all'acqua.
Per soddisfare questi bisogni,LIB industryFornisceSoluzioni di laboratorio per test IP completi personalizzati, Tra cui:
Sistemi di prova della polvere IP5X / IP6X
IPX1-IPX9K sistemi di test dell'ingresso dell'acqua
Layout di laboratorio di test IP integrati per ricerca e sviluppo e produzione
Sistemi combinati di test della temperatura, dell'umidità, della polvere e dell'acqua
Disegni della camera personalizzati per prodotti non standard
Questo approccio integrato aiuta i produttori a costruire unSistema completo di convalida della protezione dell'ingresso, Migliorare l'efficienza del test e ridurre gli spazi tra le diverse fasi del test ambientale.
