Le ECU automobilistiche raramente si guastano perché un componente diventa semplicemente troppo caldo o troppo freddo. La sfida maggiore è il cambiamento ripetuto di temperatura. Avviamenti a freddo, calore del vano motore, cicli di carica, commutazioni di potenza e sbalzi ambientali provocano continue espansioni e contrazioni tra i diversi materiali all'interno di una ECU.
Giunzioni di saldatura, laminati PCB, package semiconduttori, connettori e alloggiamenti hanno ciascuno coefficienti di dilatazione termica (CTE) differenti. Dopo migliaia di cicli, lo stress meccanico accumulato può portare a fatica delle saldature, guasti elettrici intermittenti, errori di comunicazione o cedimento completo.
UnaCamera per Cicli di Temperatura JESD22-A104ricrea questo stress in condizioni controllate, aiutando i produttori a individuare i rischi di affidabilità prima della validazione del veicolo e della produzione in serie. Ciò richiede un controllo accurato della temperatura, prestazioni di ciclaggio stabili, sufficiente capacità di carico termico e la possibilità di monitorare le ECU alimentate durante il test.
Non sei sicuro di quale configurazione di camera sia adatta al tuo programma di ECU?Parla con un ingegnere di test LIB— ti aiuteremo a far corrispondere l'intervallo di temperatura, il carico termico e le interfacce cavi al tuo piano di qualifica, gratuitamente.
Una Camera per Cicli di Temperatura JESD22-A104 è una camera per prove ambientali progettata per valutare componenti e assiemi elettronici sotto esposizione ripetuta ad alte e basse temperature.
Lo standard JESD22-A104, sviluppato da JEDEC, si concentra sui test di ciclaggio termico per dispositivi a semiconduttore, package e interconnessioni di saldatura. Nelle applicazioni automobilistiche, il metodo è ampiamente utilizzato per:
ECU automobilistiche
Assiemi PCB
Moduli di controllo elettronico
Package semiconduttori
Valutazione dell'affidabilità delle giunzioni di saldatura
A differenza dei semplici test di stoccaggio a temperatura, il ciclaggio termico crea stress meccanico ripetendo il cambiamento di temperatura tra estremi definiti. Ciò rivela debolezze nascoste che potrebbero non apparire durante i normali test funzionali.
Ad esempio, una ECU può superare un'ispezione a temperatura ambiente ma sviluppare guasti intermittenti di comunicazione CAN quando esposta a cicli termici ripetuti. Il test JESD22-A104 aiuta a riprodurre queste condizioni e a collegare i guasti con lo stress termico.
L'elettronica automobilistica moderna combina più materiali con caratteristiche di dilatazione termica diverse, tra cui:
Circuiti in rame
Materiali PCB FR-4
Package semiconduttori in silicio
Leghe di saldatura
Alloggiamenti in alluminio
Tenute polimeriche e adesivi
Quando la temperatura cambia ripetutamente, questi materiali si espandono e si contraggono a velocità diverse. Lo stress meccanico risultante si concentra in aree vulnerabili come giunzioni di saldatura, angoli BGA, pin dei connettori e punti di montaggio dei componenti.
Ad esempio, una ECU installata vicino al motore può subire:
Avviamenti a freddo a bassa temperatura in inverno
Funzionamento ad alta temperatura vicino al motore
Rapidi cambiamenti di temperatura durante il funzionamento del veicolo
Calore generato dall'elettronica di potenza
I veicoli elettrici creano ulteriori sfide termiche. I controller delle batterie, i controller dei motori e i sistemi di gestione della potenza subiscono il calore generato dalle perdite di commutazione, dai cicli di carica e dai cambiamenti del sistema di raffreddamento.
Il test di ciclaggio termico aiuta a rilevare:
Fatica delle giunzioni di saldatura
Cricche BGA
Delaminazione PCB
Aumento della resistenza di contatto dei connettori
Danneggiamento dei package semiconduttori
Deformazione degli alloggiamenti e delle tenute
Molti guasti delle ECU sono intermittenti piuttosto che permanenti. Una cricca può aprirsi solo a bassa o alta temperatura, causando brevi interruzioni di comunicazione, reset della ECU o codici di guasto diagnostici. Il test di ciclaggio termico rende questi guasti ripetibili e misurabili.
La JESD22-A104 valuta i componenti elettronici attraverso transizioni termiche ripetute in un ambiente gassoso. Il profilo di test è determinato da diversi parametri critici:
Bassa temperatura (Tmin)
Alta temperatura (Tmax)
Tempo di immersione
Velocità di variazione della temperatura
Numero di cicli
Temperatura del campione (non temperatura dell'aria interna della camera)
Quella effettivaprodottola temperatura è più importante della temperatura dell'aria interna della camera. Un test correttamente progettato richiede verifica utilizzando termocoppie fissate al campione stesso, non solo il sensore della camera.
Condizioni di temperatura JESD22-A104.01 comuni:
Condizione |
Bassa Temperatura |
Alta Temperatura |
A |
-55°C |
+85°C |
B |
-55°C |
+125°C |
C |
-65°C |
+150°C |
G |
-40°C |
+125°C |
H |
-55°C |
+150°C |
M |
-40°C |
+150°C |
Per i test di affidabilità delle interconnessioni di saldatura, le pratiche comuni includono:
Velocità di rampa controllate, tipicamente ≤15°C/min (10–14°C/min preferiti)
Modalità di immersione 1–4, che richiedono una permanenza minima di 1/5/10/15 minuti a ciascun estremo
1–2 cicli/ora per lavori di saldatura, con tempi di ciclo inferiori a 30 minuti generalmente evitati
Monitoraggio accurato della temperatura del campione, non solo dell'aria della camera
Trasferimento del carico in camera doppia completato in meno di un minuto
La condizione selezionata dovrebbe corrispondere all'effettiva applicazione automobilistica e al documento di qualifica pertinente (JESD22-A104, AEC-Q100/Q200, ISO 16750-4, o la specifica OEM basata su LV 124). Un profilo più severo non sempre significa un test migliore — uno stress eccessivo può creare guasti che non si verificano mai nell'uso reale del veicolo, facendo perdere tempo a inseguire un non-problema.
Un test di ciclaggio termico affidabile per ECU dovrebbe essere progettato in base all'applicazione del prodotto, all'ambiente di installazione e ai meccanismi di guasto previsti. Un profilo di temperatura generico potrebbe non rappresentare accuratamente le condizioni reali del veicolo.
Prima del test, gli ingegneri dovrebbero determinare:
Temperatura minima e massima
Numero di cicli
Velocità di variazione della temperatura
Tempo di immersione
Condizione di test alimentata o non alimentata
Requisiti di monitoraggio elettrico
Per la qualifica delle ECU automobilistiche, profili come da -40°C a +125°C sono comunemente utilizzati, ma la condizione corretta dipende dalla posizione nel veicolo, dal tipo di componente e dai requisiti OEM. Una ECU del gruppo propulsore, un sistema di gestione della batteria e un modulo elettronico dell'abitacolo possono richiedere condizioni diverse perché i loro ambienti operativi differiscono.
La ECU dovrebbe essere installata con fissaggi che consentano un flusso d'aria sufficiente intorno al campione. I sensori di temperatura dovrebbero essere posizionati in punti critici, come:
Package del processore
Componenti di potenza
Aree centrali del PCB
Sezioni dei connettori
Un profilo di temperatura misurato in una camera vuota non rappresenta la condizione reale di un test con ECU caricata — verificare sempre con i fissaggi, i cavi e la massa del campione reali installati.
Molti test di ECU automobilistiche richiedono un funzionamento alimentato durante il ciclaggio termico. Il monitoraggio tipico include:
Corrente di alimentazione
Comunicazione CAN / LIN / Ethernet
Segnali di uscita
Eventi di reset
Variazioni di resistenza
Una camera adatta dovrebbe fornire porte di accesso cavi sigillate per collegare le apparecchiature di monitoraggio esterne senza compromettere le prestazioni di tenuta della camera. Registrare separatamente la temperatura dell'aria della camera e quella del prodotto — una ECU caricata può rimanere indietro di diversi minuti rispetto alla lettura dell'aria.
Dopo aver completato il test, gli ingegneri valutano se la ECU soddisfa i requisiti funzionali e strutturali. L'analisi dei guasti può includere:
Ispezione visiva
Ispezione a raggi X
Analisi in sezione trasversale / dye-and-pry
Confronto delle prestazioni elettriche
Esame delle giunzioni di saldatura
Il rapporto finale dovrebbe includere il profilo di test, i dati di temperatura del campione, il numero di cicli, i risultati del monitoraggio elettrico e le condizioni di guasto. Questo è ciò che trasforma il ciclaggio termico da una semplice esposizione ambientale a una valutazione di affidabilità difendibile.
La selezione di una camera JESD22-A104 richiede più che controllare un intervallo di temperatura su una scheda tecnica. La camera deve corrispondere alle dimensioni della ECU, al consumo energetico, al profilo di test e ai requisiti di monitoraggio.
Intervallo di Temperatura e Capacità di Ciclaggio— L'elettronica automobilistica richiede comunemente da -40°C a +125°C, da -40°C a +150°C o, per ambienti estremi, fino a -70°C. La camera dovrebbe mantenere stabili entrambi gli estremi controllando la velocità di transizione specificata dallo standard.
Capacità di Carico Termico per Test di ECU Alimentate— Le ECU alimentate generano calore aggiuntivo all'interno della camera. Considerare il numero di ECU testate simultaneamente, la potenza operativa della ECU, l'assorbimento di calore dei fissaggi e le apparecchiature di cablaggio/monitoraggio. Una camera con capacità di carico termico insufficiente può raggiungere il setpoint della temperatura dell'aria ma non riuscire a portare ilcampionealla temperatura richiesta.
Dimensioni della Camera e Design del Flusso d'Aria— Lo spazio di lavoro ha bisogno di spazio per campioni di ECU, fissaggi, sensori e connessioni cavi. Un volume maggiore non è automaticamente migliore — un flusso d'aria uniforme intorno al campione conta più della capacità grezza.
Passaggi Elettrici e Monitoraggio dei Dati— Una camera adatta dovrebbe supportare passaggi per CAN, LIN, Ethernet, termocoppia e misurazione della resistenza, in modo che gli ingegneri possano monitorare continuamente il comportamento della ECU attraverso migliaia di cicli.
Stai ancora confrontando le specifiche delle camere tra i fornitori?Inviaci le dimensioni della tua ECU, l'assorbimento di potenza e lo standard di riferimentoe ti consiglieremo una configurazione — senza alcun obbligo.
Xi'an LIB Environmental Simulation Industry progetta e produce camere per prove ambientali dal 2009, con apparecchiature distribuite in laboratori di affidabilità per elettronica automobilistica, semiconduttori e PCB. Le camere LIB per test su ECU sono configurabili per intervallo di temperatura, dimensioni della camera, carico termico, accesso cavi e sistemi di monitoraggio, e supportano:
Test di ciclaggio termico JESD22-A104
Validazione dell'affidabilità di ECU automobilistiche
Qualifica di componenti elettronici
Test di stress termico su PCB
Valutazione della durabilità ambientale
Specifiche chiave:
| Parametro | Specifica |
|---|---|
| Intervallo di Temperatura | da -20°C a +150°C / da -40°C a +150°C / da -70°C a +150°C |
| Velocità di Riscaldamento e Raffreddamento | 10°C/min standard; configurazione a 15°C/min disponibile |
| Fluttuazione di Temperatura | ±0,5°C |
| Deviazione di Temperatura | ±2,0°C |
| Capacità dello Spazio di Lavoro | 100 L – 1.000 L |
| Carico Termico Nominale | 1.000 W |
| Controller | Touchscreen programmabile |
| Comunicazione | Ethernet / USB |
| Materiale Interno | Acciaio inossidabile SUS304 |
| Refrigerazione | Sistema a compressione meccanica |
| Rumore Massimo | 65 dBA |
 | |
|
|
|
| Spazio di Lavoro Robusto | Foro per Cavi | Rom |
I test di affidabilità automobilistica spesso comportano centinaia o migliaia di cicli per settimane di funzionamento continuo. Le camere LIB sono costruite per ciclaggi di lunga durata stabili con profili programmabili, funzionamento a ciclo automatico, registrazione dati, circolazione forzata dell'aria e fissaggi di test personalizzati. Per il test di ECU alimentate, le porte per cavi sigillate consentono il collegamento a sistemi di monitoraggio esterni senza interrompere le prestazioni della camera.
Diversi componenti automobilistici necessitano di configurazioni di test differenti. LIB personalizza le camere in base alle dimensioni della ECU, alla quantità di campioni, alla generazione di calore, alle interfacce cavi, al design dei fissaggi e a profili di temperatura speciali — quindi non sei costretto ad adattare il tuo piano di test a una scatola standard prefissata.
Richiedi un preventivo personalizzato → Comunicaci il tipo di ECU, lo standard di riferimento (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124) e la quantità di campioni, e i nostri ingegneri proporranno una configurazione della camera entro 1 giorno lavorativo.
La qualifica delle ECU raramente si ferma al ciclaggio termico. I produttori tipicamente lo abbinano ad altri test ambientali per convalidare l'affidabilità completa del prodotto. LIB fornisce l'intera gamma:
|

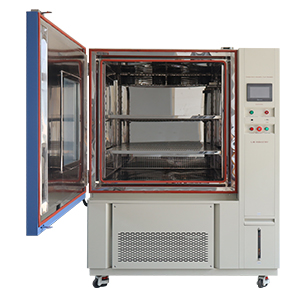

— test di durabilità climatica e resistenza all'umidità per l'elettronica automobilistica in condizioni di stoccaggio, trasporto e funzionamento. |
— transizioni termiche più veloci a due o tre zone per l'analisi della compatibilità dei materiali e dello stress su saldature/package, complementare al ciclaggio JESD22-A104. |
|

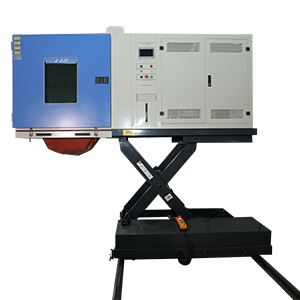

Sistema di Prova di Vibrazione — vibrazione meccanica e simulazione del trasporto, spesso combinati con il ciclaggio termico per la validazione ECU in ambienti combinati. |
Camera per Cicli di Temperatura — per test di variazione della temperatura JESD22-A104 e IEC 60068-2-14 su componenti e assiemi. |
Sfoglia la gamma completa di camere di test LIB →o contattaci per un piano di test combinato termico + vibrazione per un singolo programma ECU.
Una Camera per Cicli di Temperatura JESD22-A104 aiuta i produttori automobilistici a identificare i rischi nascosti di affidabilità causati dallo stress termico ripetuto. Per le applicazioni ECU, un controllo accurato della temperatura del prodotto, velocità di rampa controllate, sufficiente capacità di carico termico e monitoraggio elettrico sono essenziali per risultati significativi.
La selezione della camera dovrebbe iniziare con le dimensioni della ECU, la potenza operativa, l'intervallo di temperatura, i requisiti di ciclo, le connessioni di monitoraggio e lo standard di qualifica applicabile — non solo un intervallo di temperatura su una scheda tecnica.
Combinando un controllo affidabile della temperatura con una configurazione focalizzata sull'applicazione, le camere per cicli di temperatura LIB aiutano i produttori di elettronica automobilistica a migliorare la durabilità del prodotto e a ridurre i guasti inaspettati durante la validazione e la produzione del veicolo.
A Cosa Serve una Camera per Cicli di Temperatura JESD22-A104?Viene utilizzata per valutare componenti, assiemi PCB, giunzioni di saldatura e sistemi elettronici automobilistici sotto ripetuti cambiamenti di alta e bassa temperatura per identificare guasti da fatica termica prima della validazione del veicolo.
In Cosa Differisce il Ciclaggio Termico dal Test di Shock Termico?Il ciclaggio termico controlla le velocità di transizione e i tempi di permanenza per simulare cambiamenti ambientali ripetuti. Lo shock termico utilizza transizioni molto più veloci tra le zone, creando gradienti termici più forti e un meccanismo di guasto diverso.
Il Test su ECU Può Essere Eseguito Mentre È Alimentata?Sì. Il ciclaggio termico di una ECU alimentata può monitorare la comunicazione CAN, LIN ed Ethernet, il consumo di corrente, le uscite e gli eventi di reset, a condizione che la camera disponga di accesso cavi sigillato e controlli di sicurezza adeguati.
Come Scelgo la Camera per Cicli di Temperatura Giusta?Considerare le dimensioni della ECU, la quantità di campioni, la generazione di calore, l'intervallo di temperatura richiesto, il numero di cicli, le esigenze di monitoraggio elettrico e lo standard applicabile.
Quale Garanzia Fornisce LIB sulle Sue Camere per Cicli di Temperatura?Ogni camera LIB, comprese le configurazioni JESD22-A104 per il test di ECU automobilistiche, viene fornita con una garanzia standard di 36 mesi (3 anni) che copre il sistema di refrigerazione, il controller e i componenti principali — ben oltre la garanzia di 12 mesi comune a molti concorrenti, riflettendo la fiducia nella durabilità dello spazio di test in SUS304 e del sistema a compressione meccanica.
LIB Produce Solo Camere per Cicli di Temperatura?No. Oltre alle camere per cicli di temperatura JESD22-A104, LIB produce una gamma completa di apparecchiature per test ambientali, incluse camere climatiche, camere a shock termico, sistemi di prova di vibrazione, camere per altitudine/bassa pressione e camere per nebbia salina/corrosione — consentendo ai produttori di elettronica automobilistica di approvvigionarsi di un laboratorio completo di test di affidabilità da un unico fornitore.
Inviaci le dimensioni della tua ECU, l'intervallo di temperatura target, il numero di cicli e lo standard di qualifica (JESD22-A104, AEC-Q100, ISO 16750-4 o LV 124), e gli ingegneri LIB proporranno una configurazione della camera e un preventivo — in genere entro 1 giorno lavorativo.
