I moduli fotovoltaici trascorrono decenni esposti alla luce solare, alle fluttuazioni di temperatura, all'umidità e ai contaminanti ambientali. Tra questi fattori, la radiazione ultravioletta è una delle cause principali del degrado dei materiali a lungo termine. Gli incapsulanti possono ingiallire, i backsheet possono creparsi e le prestazioni di isolamento possono gradualmente deteriorarsi dopo anni di esposizione ai raggi UV.
Per valutare questi rischi prima che i prodotti entrino in servizio, la norma IEC 61215 include una procedura dedicata di precondizionamento UV nota come MQT 10. Questo test espone i moduli fotovoltaici a una dose controllata di radiazioni ultraviolette in condizioni di temperatura specificate, aiutando i produttori a identificare potenziali punti deboli prima che vengano eseguiti i test di ciclaggio termico, umidità-gelo e altre prove di qualifica.
Acamera climatica solarefornisce l'irradiazione UV controllata, la stabilità della temperatura e il monitoraggio della dose necessari per condurre questo test in modo accurato e ripetibile.
La IEC 61215 è lo standard di qualifica riconosciuto a livello internazionale per i moduli fotovoltaici terrestri. All'interno di questo standard, la MQT 10 funge da test di precondizionamento UV, progettato per simulare gli effetti dell'esposizione prolungata ai raggi ultravioletti sui materiali dei moduli.
A differenza dei controlli visivi effettuati durante la produzione, il precondizionamento UV si concentra sui meccanismi di degrado che possono manifestarsi solo dopo un prolungato servizio all'aperto. Il test valuta come i materiali a base polimerica rispondono all'energia UV accumulata prima che vengano applicati ulteriori stress ambientali.
Identifica i materiali sensibili ai raggi UV prima dell'impiego sul campo
Rivela potenziali scolorimento e degrado dell'incapsulante
Rileva debolezze nei backsheet e nelle guarnizioni dei bordi
Migliora le previsioni di affidabilità a lungo termine
Supporta i programmi di certificazione IEC 61215
Per i produttori fotovoltaici, il test funge da strumento di screening precoce che aiuta a prevenire costosi guasti sul campo e richieste di garanzia.
Lo standard non definisce semplicemente una durata di esposizione. Specifica invece una combinazione di lunghezza d'onda UV, energia accumulata, temperatura e distribuzione dell'irradianza per garantire risultati ripetibili in diversi laboratori.
Parametro |
Requisito |
Scopo |
Intervallo di lunghezza d'onda UV |
280–400 nm |
Simula l'esposizione solare UV |
Dose UV totale |
15 kWh/m² |
Accelera l'invecchiamento dei materiali |
Porzione UVB |
3%–10% |
Controlla gli effetti dei raggi UV ad alta energia |
Temperatura del modulo |
60°C ±5°C |
Garantisce condizioni termiche costanti |
Uniformità dell'irradianza |
±15% |
Riduce la variazione del test |
La dose UV accumulata è uno dei parametri più critici nella MQT 10. Piuttosto che specificare un tempo di esposizione fisso, lo standard richiede un apporto totale di energia UV di 15 kWh/m².
Questo approccio garantisce che ogni modulo riceva la stessa dose di radiazioni indipendentemente dall'invecchiamento della lampada, dalla configurazione della camera o dalle condizioni operative. Di conseguenza, i risultati dei test provenienti da diversi laboratori rimangono comparabili e tecnicamente difendibili.
La sola radiazione UV non determina l'invecchiamento dei materiali. Temperature elevate accelerano le reazioni chimiche all'interno dei polimeri e possono influenzare significativamente i tassi di degrado.
Per questo motivo, la IEC 61215 richiede che la temperatura del modulo sia mantenuta a 60°C ±5°C durante tutto il periodo di esposizione. Un test affidabile richiede quindi un monitoraggio diretto della temperatura del modulo piuttosto che un semplice controllo della temperatura dell'aria.
Mentre le camere di invecchiamento UV convenzionali sono adatte a piccoli campioni come rivestimenti, plastica e materiali in gomma, i moduli fotovoltaici presentano sfide di test uniche.
Un moderno pannello solare può superare i due metri di lunghezza e contiene più strati di materiali che devono essere esposti uniformemente. Una distribuzione UV non uniforme o un controllo della temperatura inadeguato possono produrre risultati fuorvianti.
Caratteristica |
Camera climatica solare |
Camera UV generale |
Test su moduli fotovoltaici a grandezza naturale |
✓ |
✗ |
Accumulo dose UV |
✓ |
Limitato |
Monitoraggio temperatura modulo |
✓ |
Limitato |
Controllo uniformità irradianza |
✓ |
Limitato |
| Conformità IEC 61215 | ✓ |
✗ |
|

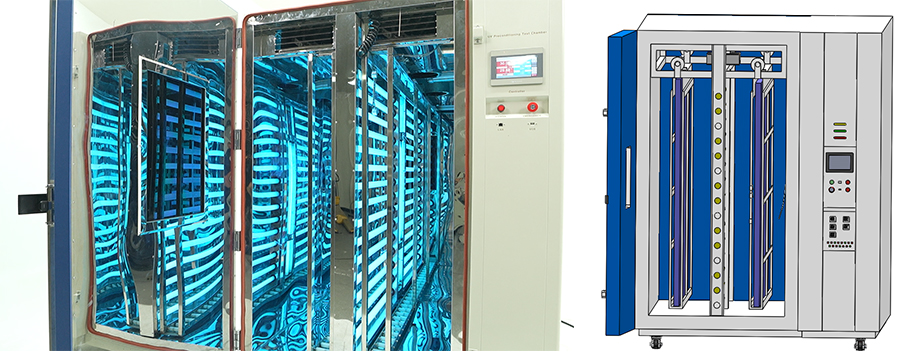

Camera per test di precondizionamento UV per pannelli solari |
|
Oltre a fornire un'esposizione UV uniforme, le camere climatiche solari monitorano continuamente l'irradianza, calcolano la dose accumulata e registrano i dati di test necessari per i programmi di qualifica e certificazione.
Il processo di test inizia con un'ispezione approfondita del modulo fotovoltaico. I difetti esistenti, le condizioni superficiali e le caratteristiche dei materiali vengono documentati prima dell'inizio dell'esposizione.
Una volta installato all'interno della camera, il modulo viene esposto a radiazioni UVA e UVB controllate. L'emissione della lampada viene continuamente monitorata per mantenere il livello di irradianza e lo spettro UV richiesti durante l'intero test.
La camera mantiene la temperatura del modulo a 60°C ±5°C utilizzando un sistema di controllo a circuito chiuso. I sistemi avanzati possono anche monitorare la temperatura del pannello nero per rappresentare meglio le condizioni superficiali effettive.
I sensori UV calibrati calcolano continuamente la dose UV cumulativa. Tutti i parametri rilevanti, tra cui irradianza, temperatura, durata dell'esposizione ed energia accumulata, vengono registrati automaticamente per la tracciabilità.
Dopo aver raggiunto la dose UV target, il modulo viene sottoposto a ispezione visiva ed elettrica. Eventuali segni di scolorimento, crepe, delaminazione o deterioramento dell'isolamento vengono documentati prima di eseguire ulteriori test di qualifica.
Uno degli aspetti più preziosi del precondizionamento UV è la sua capacità di rivelare le debolezze dei materiali molto prima che diventino guasti sul campo.
La radiazione ultravioletta può alterare la struttura chimica degli incapsulanti, riducendo la trasmissione della luce e diminuendo l'efficienza del modulo.
Il degrado del backsheet può inizialmente apparire estetico, ma nel tempo può compromettere le prestazioni di isolamento e aumentare i rischi di infiltrazione di umidità.
La perdita di adesione tra gli strati del modulo può creare percorsi per la penetrazione dell'umidità e accelerare ulteriori meccanismi di degrado.
Le variazioni delle proprietà dei polimeri possono aumentare la corrente di dispersione e ridurre la rigidità dielettrica, influenzando potenzialmente la sicurezza e l'affidabilità a lungo termine.
L'invecchiamento dei materiali può in ultima analisi influenzare le prestazioni ottiche e l'efficienza di conversione energetica, con conseguente perdita di potenza misurabile.
Le camere climatiche solari utilizzate per i test di qualifica fotovoltaica IEC 61215 non sono semplici dispositivi di esposizione UV. Sono sistemi di precisione progettati per riprodurre gli effetti delle radiazioni solari a lungo termine mantenendo un controllo rigoroso su temperatura, stabilità dell'irradianza e composizione spettrale UV.
Per ottenere risultati affidabili nella certificazione dei moduli fotovoltaici, il sistema di test deve garantireesposizione uniforme, emissione spettrale stabile e controllo della dose tracciabile durante lunghi cicli di test.

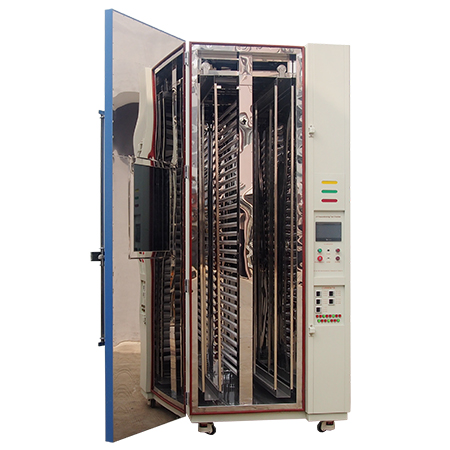

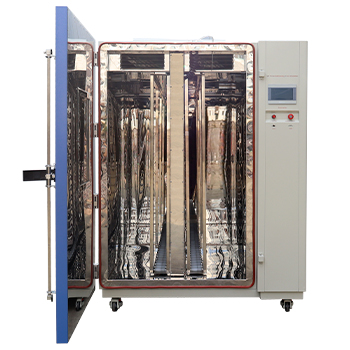

Name |
Camera climatica solare per test |
|
Modello |
UVP-02 |
|
Dimensioni interne (mm) |
1450*745*2500 D*W*H |
|
Dimensioni totali (mm) |
1875*1210*2800 D*W*H |
|
Dimensione porta-campione (mm) |
1400*2400 W*H |
|
Sorgente di irraggiamento |
Lampade fluorescenti UVA (20 pezzi) e lampade UVB (10 pezzi) |
|
Intervallo di temperatura |
Ambiente ～ 90 ℃ ±2℃ |
|
Temperatura pannello nero (BPT) |
35 ～ 80 ℃ |
|
Larghezza di banda |
UVC: (< 0.1%) UVB: (dal 3% al 10% dell'UV totale) UVA: (dal 90% al 97% dell'UV totale) |
|
Controllo dell'irradianza |
●Lunghezza d'onda 280 nm - 320 nm: 7,5 kWh/m2 ●Lunghezza d'onda 320 nm - 400 nm: 15 kWh/m2 ●Irradianza massima nell'intervallo UV: < 250 W/m2 |
|
Controller |
Controller touch screen LCD a colori programmabile |
|
Materiale esterno |
Lamiera d'acciaio con rivestimento protettivo |
|
Materiale interno |
Acciaio inossidabile SUS304 |
|
Isolamento termico |
Schiuma di poliuretano e cotone isolante |
|
Alimentazione |
AC380V 50Hz 3Phase |

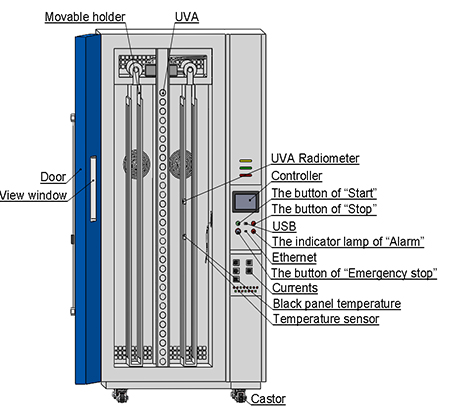

I moduli fotovoltaici utilizzati nei test IEC 61215 sono di grandi dimensioni, il che rende l'esposizione UV uniforme una sfida critica.

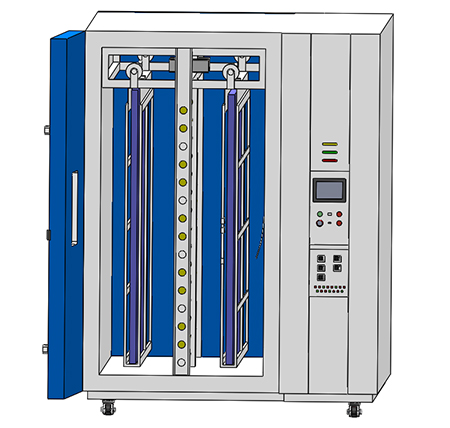

Le camere climatiche solari LIB sono progettate con unstruttura di montaggio verticale e distanza ottimizzata lampada-campione, garantendo un'irradiazione uniforme su tutta la superficie del modulo.
Più moduli fotovoltaici possono essere testati simultaneamente in condizioni di esposizione identiche, migliorando la produttività del laboratorio senza sacrificare la precisione.
La IEC 61215 MQT 10 richiede un'esposizione UV entro ilintervallo di lunghezza d'onda 280–400 nm, compreso un contenuto UVB controllato.
Per soddisfare questo requisito, i sistemi LIB utilizzano una combinazione diarray di lampade fluorescenti UVA e UVB dedicate, piuttosto che una singola sorgente a banda larga.
Questa configurazione garantisce:
Distribuzione spettrale stabile su lunghi cicli di test
Contributo UVB controllato come richiesto dagli standard
Ridotta deriva nell'emissione di irradianza nel tempo
Il monitoraggio continuo mantiene la stabilità dell'esposizione per tutta la durata del test.
I risultati del degrado UV sono altamente sensibili non solo alle radiazioni, ma anche alle condizioni di temperatura durante l'esposizione.
Le camere LIB integrano:
Controllo dell'irradianza in tempo reale
Monitoraggio della temperatura del modulo e del pannello nero
Calcolo automatico dell'accumulo della dose UV
Registrazione dei dati per la tracciabilità della certificazione
Tutti i parametri chiave vengono registrati continuamente per garantire risultati di test ripetibili e verificabili.
I laboratori di test fotovoltaici richiedono più della simulazione ambientale: richiedonodati tracciabili, ripetibili e pronti per la reportistica.
Le camere climatiche solari LIB integrano un sistema di controllo programmabile che consente agli utenti di:
Impostare sequenze di test standardizzate
Monitorare le condizioni di esposizione in tempo reale
Esportare report di test completi per la documentazione IEC 61215
Ciò riduce significativamente gli errori di funzionamento manuale e migliora l'efficienza della certificazione.
Ogni progetto di test fotovoltaico ha requisiti unici, tra cui dimensioni del modulo, layout del laboratorio e flusso di lavoro di test.
LIB Industry fornisce non solo attrezzature, ma anche supporto per l'intero ciclo di vita:
Servizio LIB |
Dettagli |
Garanzia |
3 anni |
Supporto tecnico |
A vita |
Installazione |
Disponibile |
Formazione |
Inclusa |
Progettazione personalizzata |
Supportata |
Rete di assistenza globale |
Disponibile |
La IEC 61215 MQT 10 è un test di qualifica critico che valuta la resistenza dei moduli fotovoltaici alle radiazioni ultraviolette prima che vengano sottoposti a ulteriori test di stress ambientale. Un'implementazione di successo richiede un controllo accurato della lunghezza d'onda UV, della dose accumulata, della temperatura del modulo e dell'uniformità dell'irradianza.
Una camera climatica solare dedicata garantisce il rispetto di questi requisiti, fornendo al contempo la tracciabilità e la ripetibilità necessarie per i moderni programmi di qualifica fotovoltaica. Per i produttori che cercano soluzioni di test affidabili e conformi agli standard, LIB Industry offre camere climatiche solari standard e personalizzate progettate specificamente per applicazioni fotovoltaiche.
Hai bisogno di una dimensione personalizzata per i tuoi moduli fotovoltaici? Contatta oggi gli ingegneri LIB per un preventivo gratuito.
La IEC 61215 MQT 10 valuta gli effetti delle radiazioni ultraviolette sui moduli fotovoltaici prima che vengano eseguiti ulteriori test di stress ambientale.
Il test richiede un'esposizione UV da 280 a 400 nm, una dose totale di 15 kWh/m², un contenuto UVB tra il 3% e il 10% e una temperatura del modulo di 60°C ±5°C.
Un'irradianza uniforme garantisce che tutte le aree del modulo ricevano la stessa dose UV, migliorando la precisione e la ripetibilità del test.
Sì. LIB fornisce dimensioni della camera, dispositivi per campioni, sistemi UV e funzioni di controllo personalizzati per diverse esigenze di test fotovoltaici.
LIB offre installazione, messa in servizio, formazione, supporto tecnico a vita e una garanzia di 3 anni per tutte le camere climatiche solari.
