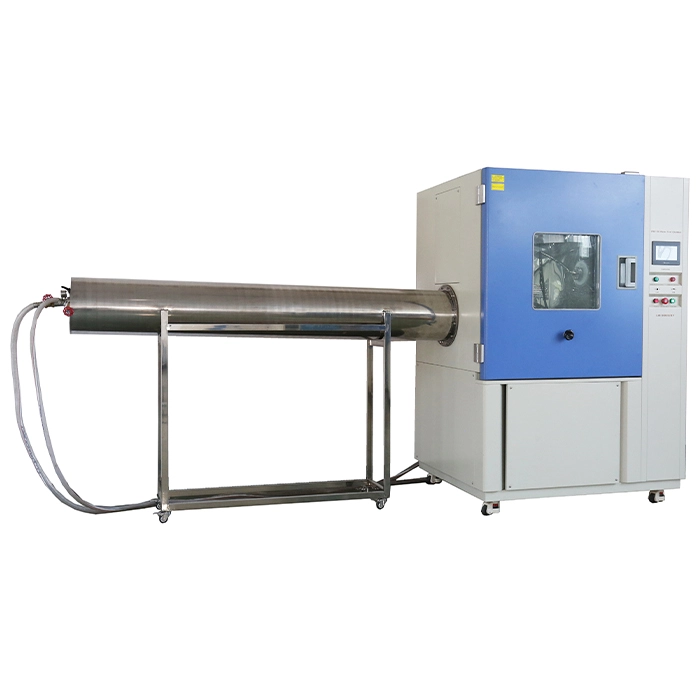

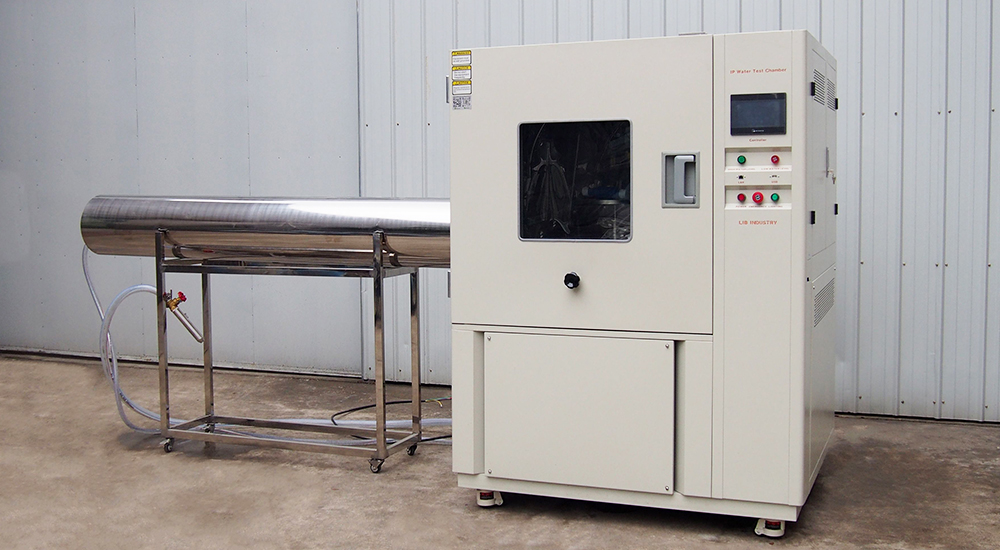

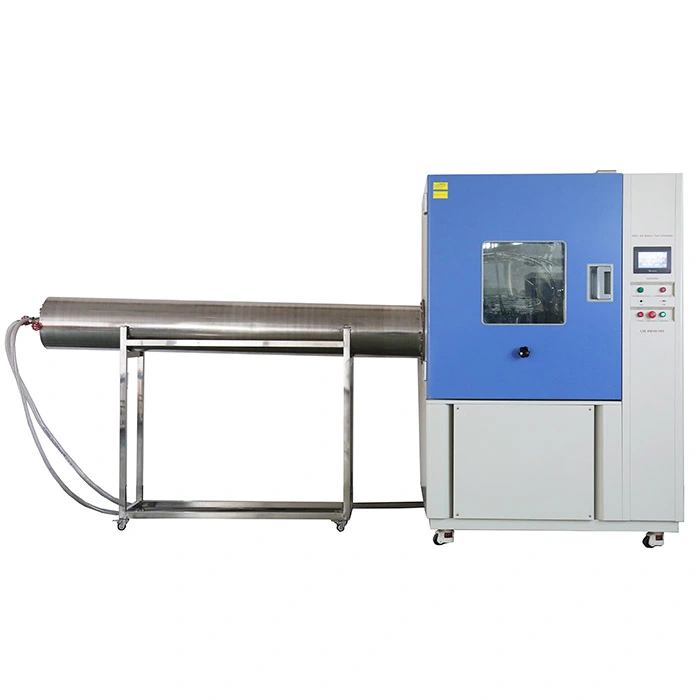

Apparecchiature per test di protezione IP

Name: Apparecchiature per test di protezione IP
Brand: Xi'an LIB Environmental Simulation Industry

Le apparecchiature per test di protezione all'ingresso sono dispositivi professionali utilizzati per valutare il livello di protezione dell'involucro del prodotto (livello IP secondo la normativa IEC60529). Il principale test di prodotto per la capacità di protezione contro l'acqua liquida (come pioggia, spruzzi, ecc.), un'apparecchiatura per test di protezione all'ingresso LIB può eseguire il test di impermeabilità IPX1-IPX6.

LIB offre anche apparecchiature per test dell'acqua con altri livelli di resistenza all'acqua: Apparecchiatura per test di gocciolamento IPX1 IPX2, Camera impermeabile IP56, Camera di prova IPX3 X4, Apparecchiatura per test IPX8, Apparecchiatura per test IPX9K.

Modello: RD800C, RD1200C

Normative: GJB 150.886, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 609501, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6

Apparecchiature per test IP standardizzati

Caratteristiche e Vantaggi dell'Apparecchiatura di Prova per la Protezione contro l'Ingresso

1. Un'apparecchiatura di prova per la protezione contro l'ingresso integra diverse funzioni come gocciolamento, dilavamento e getto d'acqua, simulando una varietà di scenari di pioggia differenti.

2. Il controllore PLC gestisce l'ingresso automatico dell'acqua, è presente uno scarico nella camera di lavoro e una serie di tubazioni costituisce un sistema automatico di filtrazione e ricircolo dell'acqua.

3. Controllore intelligente con schermo touch (selezione multilingue), multi-programmabile, combinazione libera di test del livello di impermeabilità, test con programmazione automatica, con possibilità di salvare e scaricare i dati.

4. L'apparecchiatura di prova per la protezione contro l'ingresso di tipo chiuso è dotata di guarnizione in gomma per evitare fuoriuscite dell'acqua di prova e proteggere l'ambiente di test.

Specifiche dell'Apparecchiatura di Prova per la Protezione contro l'Ingresso

Modello	RD-800C	RD-1200C
Dimensioni Interne (mm)	900950950	130013501370
Dimensioni Ingombro (mm)	118014201920 (escluso tubo in acciaio inox)	154018202200 (escluso tubo in acciaio inox)
Volume Utile (L)	810	2400
Dimensione del Vassoio di Gocciolamento	600*600	1000*1000
Raggio del Tubo Oscillante	400mm	600mm
Tubo di Erogazione dell'Acqua
Diametro del Foro di Erogazione	φ0.4mm
Interasse dei Fori	50 mm
Angolo di Oscillazione del Tubo Oscillante	0 ~ ±180° (Regolabile)
Ugelli di Getto	IPX5: Dia6.3mm, IPX6: Dia12.5mm
Distanza del Getto	2.5~3 metri
Velocità di Rotazione della Tavola Rotante	1 giro/min (Velocità regolabile)
Controllore	Controllore programmabile con schermo touch a colori LCD, connessione Ethernet, porta USB
Sistema di Alimentazione dell'Acqua	Serbatoio, pompa di pressurizzazione, alimentazione automatica, sistema di purificazione dell'acqua
Dispositivi di Sicurezza	Protezione da sovratemperatura; Protezione da sovracorrente; Protezione da mancanza d'acqua; Protezione da dispersione verso terra; Protezione della sequenza di fase
Materiale Esterno	Lamiera d'acciaio con rivestimento protettivo
Materiale Interno	Acciaio inossidabile SUS304
Finestra di Ispezione	Vetro isolante doppio con tergicristallo

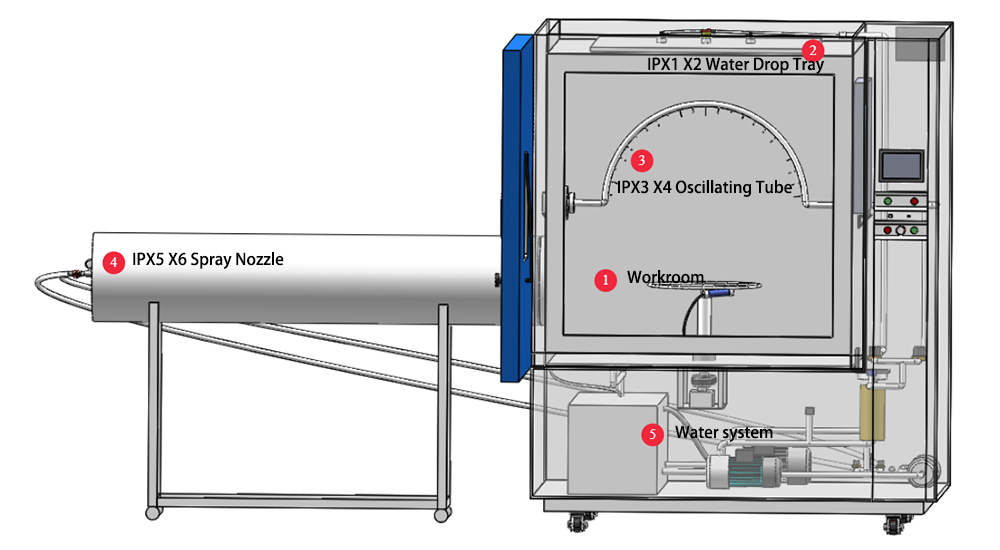

Configurazione dell'Apparecchiatura di Prova per la Protezione contro l'Ingresso

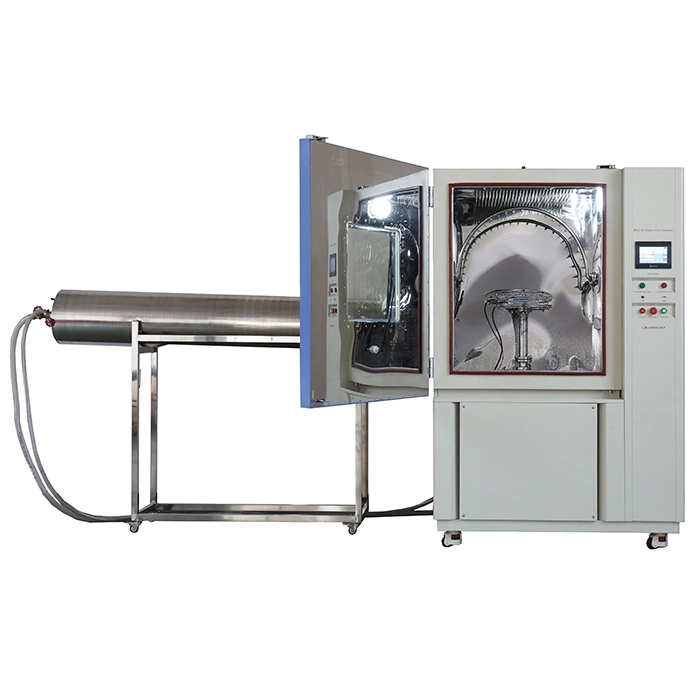

1. Camera di Lavoro	Materiale SUS 304, resistente alla corrosione in ambiente ad alta umidità per lunghi periodi, alta durezza, in grado di resistere all'impatto del getto d'acqua. Dotata di una tavola rotante regolabile in velocità e altezza, con alimentazione elettrica impermeabile e dispositivo di fissaggio sulla tavola rotante per evitare che il campione venga spostato dal getto.

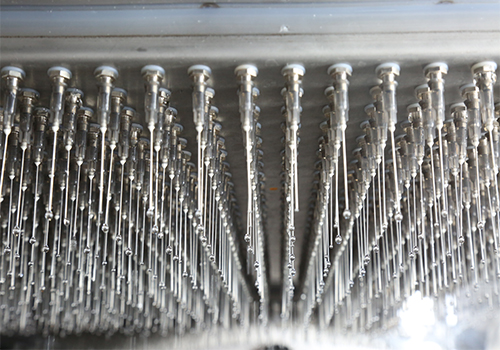

2. Vassoio di Gocciolamento IPX1 X2	Il diametro interno del gocciolatoio è di 0,4 mm. IPX1 (gocciolamento verticale): simula il gocciolamento verticale, l'apparecchio è un serbatoio di gocciolamento con velocità di gocciolamento regolabile. IPX2 (gocciolamento con inclinazione di 15°): il serbatoio può essere inclinato a 15° per testare la resistenza all'acqua del prodotto in stato inclinato.

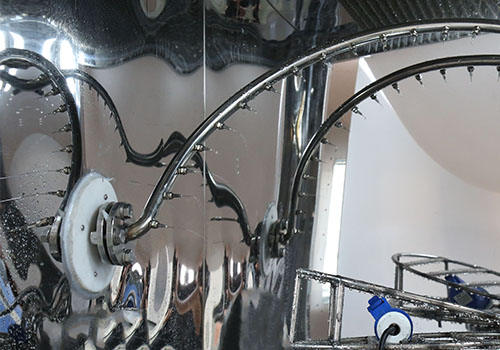

3. Tubo Oscillante IPX3 X4	IPX3 (dilavamento): utilizza l'ugello montato sul tubo oscillante per spruzzare acqua con un angolo di 60°-90°, simulando l'ambiente piovoso. IPX4 (schizzi): test completo di schizzi su tutta la gamma, tubo oscillante o ugello rotante che spruzza acqua, coprendo tutte le direzioni del prodotto. Sono disponibili diverse dimensioni del tubo oscillante

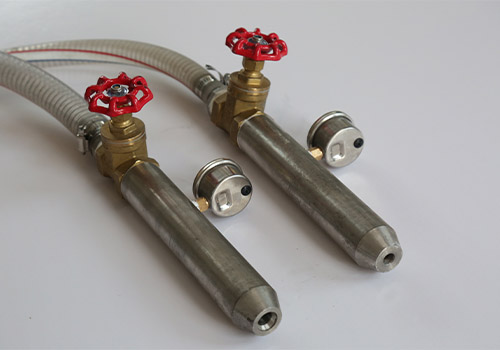

4. Ugello di Erogazione IPX5 X6	IPX5 (spruzzatura d'acqua): utilizza un ugello del diametro di 6,3 mm per spruzzare acqua direttamente con una portata di 12,5 L/min e alta pressione. IPX6 (spruzzo potente): diametro dell'ugello 12,5 mm, portata maggiore (100 L/min), simula l'impatto di un cannone ad acqua ad alta pressione.
5. Sistema Idrico	Composto da serbatoio, dispositivo di controllo di portata e pressione, filtro, ecc. All'interno è presente un sistema di circolazione e filtrazione dell'acqua in grado di trattenere impurità fino a 0,03 mm.
