I veicoli elettrici sono tenuti a gestire più delle condizioni di laboratorio a secco. Passano attraverso la pioggia pesante, l'acqua profonda della strada, i sistemi di lavaggio automatico, le granite, i fanghi e le altalene giornaliere. Per il pacco batteria, che significa una cosa: la custodia deve tenere fuori l'acqua anche quando le guarnizioni, i giunti, le valvole e le voci del cavo vengono push hard. Questo è il motivo per cui il test impermeabile della batteria EV si è spostato da un bel controllo ad una parte centrale del test di affidabilità della batteria automobilistica.
Per i produttori, l'obiettivo non passa solo un test di laboratorio. L'obiettivo è ridurre i guasti sul campo, ridurre il rischio di garanzia e proteggere la sicurezza della batteria tramite un test impermeabile del pacco batteria ripetibile.
Pacchi batteria sit low nella struttura del veicolo, vicino alle zone splash e allo spruzzo stradale. Una piccola perdita non si presenta sempre subito. In molti casi, l'umidità entra lentamente, rimane bloccato e inizia a danneggiare sbarre, connettori, rivestimenti, sensori o isolamento nel tempo. Questo è il motivo per cui il test di ingresso dell'acqua del pacco batteria deve andare oltre a semplici controlli di spruzzo. Ha bisogno di ripristinare il tipo di cambiamento di pressione, calore e angolo che si verifica nel mondo reale.
L'intrusione dell'acqua in un pacco batteria EV inizia di solito come evento drammatico. Più spesso, si avvia ad una interfaccia debole, una guarnizione danneggiata, una guarnizione di invecchiamento o un'area del connettore che sembra raffinata durante il montaggio. Questo è il motivo per cui il rischio di perdite deve essere trattato nell'uso di veicoli reali, non solo nei disegni di progettazione.
I pacchi batteria affrontano diversi carichi d'acqua a seconda della custodia. La pioggia autostradale getta uno spray fine sul lato inferiore. Le strade allagate aggiungono acqua in piedi e pressione dal movimento delle ruote. I sistemi di lavaggio automatico colpiscono l'involucro con getti caldi e ad alta pressione dal cambio di direzione.
| Scenario di esposizione | Tipico stress sulla confezione | Preoccupazione del test principale |
|---|---|---|
| Pioggia pesante a velocità | Spray a spruzzo continuo e a ruota | Tenuta debole alle cuciture e alle uscite dei cavi |
| Sezioni stradali allagate | Pool temporaneo e differenza di pressione | Migrazione dell'acqua in spazi nascosti |
| Autolavaggio ad alta pressione | Getti caldi e potenti di close range | Sollevamento della guarnizione, perdita del connettore, danni alla superficie |
Una volta che l'acqua entra, il percorso dei danni può essere veloce o lento. Il liquido può raggiungere aree ad alta tensione e prevenire la perdita di isolamento o il rischio di cortocircuito. In altri casi, il primo segno è la corrosione su parti metalliche, letture di sensori fragili o affidabilità del connettore ridotta dopo cicli di asciugatura a umido ripetuti. L'acqua può anche incidere di adesivi, parti di sfiato e materiali di interfaccia termica.
Per questo motivo, il test di tenuta della custodia della batteria EV è strettamente legato alla sicurezza, alla durata e all'affidabilità della confezione. Un pacchetto che resiste A un evento splash non è sempre stabile dopo mesi di esposizione stradale dura.
Molti ingegneri usano il termine IPX9K come stenografia per la verifica dello spruzzo d'acqua calda più dura utilizzata nei lavori di sigillatura correlati al veicolo. Per le squadre di batterie, il valore sta in ciò che il test spinge la custodia a resistere.
EntrambiISO 20653 IPX9KEIEC 60529 IPX9KFare riferimento allo stesso tipo di test, con spray per acqua ad alta pressione e ad alta temperatura per testare le capacità di impermeabilità delle custodie, come quelli presenti nei pacchi delle batterie automobilistiche.
ISO 20653 è uno standard appositamente progettato per i veicoli stradali e i loro componenti elettrici, e mette in evidenza i test per determinare il livello di protezione una custodia offre contro l'ingresso dell'acqua quando è soggetto ad alta pressione, getti ad alta temperatura.
Pressione dell'acqua:8000-10000 kPa, che simula l'esperienza dei veicoli in condizioni di alta pressione da road splash, pioggia pesante o sistemi di lavaggio a pressione.
Temperatura:Fino a 88 °C, che simula le condizioni di temperatura estreme che un pacco batteria automobilistico potrebbe affrontare quando è soggetto ad acqua ad alta pressione nei climi caldi.
Angoli di spruzzatura:0 °, 30 °, 60 °, 90 ° per garantire la capacità di tenuta della custodia da diverse direzioni.
Distanza:10-15 cm, che garantisce che la pressione sia applicata in modo intenso per simulare le condizioni di lavaggio del mondo reale.
Durata:30 secondi per angolo che garantisce una copertura completa.
Questo standard rigoroso garantisce che i componenti elettrici e strutturali dei veicoli, inclusi i pacchi batteria, siano protetti dall'ingresso quando sono esposti a getti d'acqua estremi in condizioni di alta pressione, come quelli occorsi durante il lavaggio del veicolo o la pioggia pesante.
IEC 60529 è uno standard più ampio per la protezione della custodia in tutti i settori, tra cui attrezzature automobilistiche, elettroniche e industriali. Le sue condizioni di prova IPX9K sono simili a ISO 20653:
Acqua ad alta pressione (8000-10000 kPa)
Spray ad alta temperatura (fino a 88 °C)
Copertura spray Multi-angolo
Esposizione a distanza ravvicinata per 30 secondi per angolo
Lo standard ISO 20653 è appositamente progettato per i veicoli stradali. Sotto le rigide condizioni di prova di ISO 20653 IPX9K, ogni dettaglio ha il potenziale per diventare un percorso di dispersione,
Le due riferimento sono spesso trattate insieme, ma il loro contesto di utilizzo è leggermente diverso. L'iso 20653 è molto legato alle apparecchiature elettriche per veicoli stradali, quindi parla più direttamente alle applicazioni automobilistiche. IEC 60529 è più ampio e forma la lingua di base per la protezione della custodia in tutti i settori. In un lavoro di ingegneria quotidiano, entrambi vengono utilizzati per modellare piani di test, specifiche del fornitore e requisiti di accettazione.
La sovrapposizione è ciò che conta di più per gli ingegneri delle batterie: acqua calda, forte forza di getto, più angoli di spruzzo e un passaggio/non si concentra sull'ingresso di acqua nocivo. Che rende ilCamera di prova dello spruzzo d'acqua IPX9KMolto interessante quando l'obiettivo è il test di affidabilità della batteria automobilistica piuttosto che una richiesta impermeabile di base.
L'impermeabilizzazione del pacco batteria non è una caratteristica di design singolo; Il test IPX9K offre agli ingegneri un modo pratico per sfidare il sistema completo.

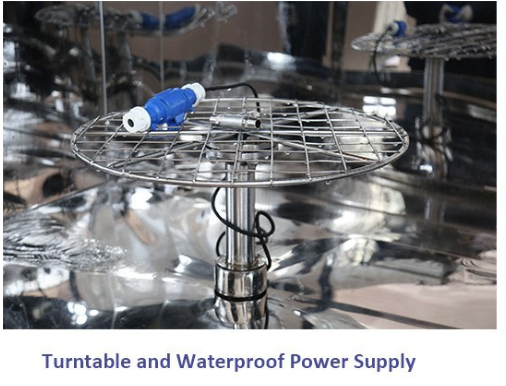

Un adeguatoCamera di prova dello spruzzo d'acqua IPX9KRecrea condizioni di lavaggio gravi piuttosto che semplici piogge. LIBApparecchiatura di prova IPX9KInclude:
Pressione dell'acqua: 8000-10000 kPa
Temperatura di spruzzo regolabile fino a 88 °C
Quattro angoli di spruzzatura: 0 °, 30 °, 60 °, 90 °
Portata: 14-16 L/min
Distanza di spruzzo ravvicinata
Questi parametri attack the enclosure da angoli che possono esporre una geometria di tenuta debole.
Le guarnizioni possono cambiare durante il montaggio. La coppia di fissaggio può cambiare. La planarità della superficie può cambiare dopo la saldatura o la lavorazione. Uno sfiato che funziona bene sulla carta può essere un punto debole in condizioni di acqua reale, pressione e temperatura.
Questo è il motivo per cui il test di ingresso dell'acqua del pacco batteria dovrebbe essere fatto su assemblaggi realistici, non solo coupon o componenti singoli. Il test completo del livello del pacchetto offre una visione molto migliore del comportamento delle perdite reali.
I getti ad alta pressione creano impatto localizzato, shock termico e forza direzionale. Questa combinazione aiuta a rivelare i difetti che i test di livello inferiore possono perdere. Per pacchi batteria con geometria complessa, l'acqua può rimbalzare, raccogliere i bulloni vicini o perforare le transizioni di cucitura stretta.
Grandi guarnizioni perimetrali ricevono la massima attenzione, ma interfacce più piccole spesso contano fino a quanto: giunti di copertura, coperchi di ispezione, cuciture saldate, flange imbullate e penetrazioni di staffe. Il set di compressione, la finitura superficiale, lo stack-up di tolleranza e l'espansione termica possono cambiare le prestazioni della tenuta nel tempo.
I sistemi di connettori e le voci dei cavi sono percorsi di perdita comuni a causa della difficoltà del materiale e della forma. Le valvole di sfiato devono equalizzare la pressione limitando l'ingresso dell'acqua. Le aree di messa a fuoco includono:
Zone di connettori ad alta tensione
Connettori di segnale a bassa tensione
Aree di montaggio della valvola di sfiato
Pressacavi o punti passanti
Coperture di accesso al servizio e caratteristiche di scarico
Le piastre di raffreddamento e i canali del liquido di raffreddamento aggiungono un altro strato di rischio. Le perdite interne del liquido di raffreddamento possono creare modalità di guasto simili. Le differenze di pressione durante il cambio di altitudine, il riscaldamento, il raffreddamento e il lavaggio rapido possono tirare su le guarnizioni.
Quando un laboratorio ha bisogno di test impermeabili con batteria EV ripetibile, la camera conta fino allo standard. Una buona attrezzatura non è solo di raggiungere obiettivi di pressione e temperatura. Si tratta di controllarli abbastanza bene che i risultati possono essere affidabili da un ciclo di prova a un altro.
 |  |
Sala di lavoro SUS 304 |  |
Una camera di prova A spruzzo d'acqua ad alta pressione e temperatura dovrebbe fare tre lavori bene: generare condizioni di spruzzo stabili, esporre il campione da posizioni definite e rendere il processo facile da ripetere. La camera di prova dello spruzzo d'acqua IPX9K di LIB è posizionata proprio per quel tipo di lavoro, con pressione controllata, temperatura, flusso e angoli di spruzzatura fissi.
Fattore di prova | Impostazione della camera tipica | Perché è importante nel test impermeabile del pacco batteria |
Pressione dell'acqua | 8000-10000 kPa | Rivela sigilli deboli e percorsi di intrusione locale |
Temperatura dello spruzzo | Ambiente ad alta gamma di acqua calda | Aggiunge stress termico ai materiali sigillanti |
Portata | 14-16 L/min | Mantiene il getto stabile e ripetibile |
Angoli di spruzzatura | 0 °, 30 °, 60 °, 90 ° | Espone geometrie di recinzione diverse |
Distanza di spruzzo ravvicinata | Impingement a corto raggio | Simula le condizioni di lavaggio difficili |
Il valore di una camera di simulazione ambientale per il test della batteria è nella rigidità. Un test stradale può mostrare che c' è una perdita, ma è più difficile riprodurre la stessa temperatura dell'acqua, forza, angolo e durata sopra e oltre. In una camera, tali variabili possono essere tenute molto più strette.
Che aiuta i team di ingegneria a confronta i disegni, verifica i miglioramento del processo e conferma le azioni correttiva. Rende anche più facile la comunicazione del fornitore perché la condizione di test è definita, non apprezzata.
Per lavori di test di tenuta della custodia della batteria EV, una camera dedicata offre vantaggi pratici:
Cicli di test ripetibili per lo sviluppo e la convalida
Esposizione all'acqua calda controllata per la valutazione del materiale di tenuta
Confronto più chiaro tra le versioni di design
Localizzazione di guasti più facile dopo lo smontaggio del test
Supporto migliore per test di affidabilità della batteria automobilistica certificati
In breve, una camera di prova per spruzzi d'acqua IPX9K trasforma un solido "controllo impermeabile" In un utile strumento di ingegneria.

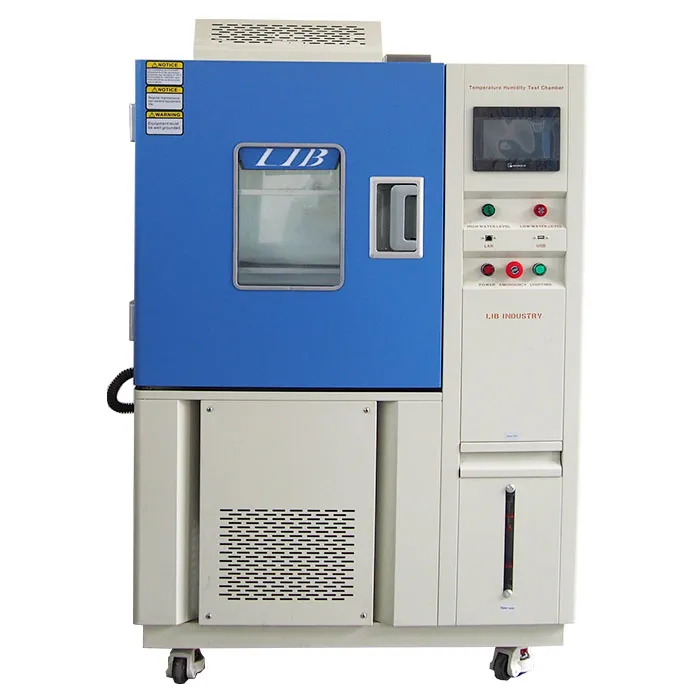

Fornitore leader:Camere per applicazioni automobilistiche, batterie ed elettroniche, inclusi test di temperatura, umidità, polvere e ingresso dell'acqua.
Soluzioni su misura:Soluzioni a camera personalizzate per la dimensione dei campioni, le condizioni di laboratorio e lo scopo del test.
Supporto completo:Progettazione, produzione, messa in servizio, consegna, installazione, formazione e servizio post-vendita.Garanzia di 3 anni con follow-up permanente.
Il test impermeabile della batteria EV non è più solo una scatola da tick prima di SOP. Protegge la sicurezza della batteria, riduce il rischio di garanzia e garantisce un'affidabilità a lungo termine. I guasti iniziano spesso nei dettagli ordinari: spalle del connettore, sedi della valvola di sfiato, cuciture della custodia o ingressi del cavo. Il test IPX9K espone questi rischi in condizioni realistiche ad alta pressione e ad alta temperatura.
Cosa significa IPX9K nel test impermeabile della batteria EV?
Resistenza contro lo spruzzo d'acqua vicino, ad alta pressione, ad alta temperatura.
Qual è la differenza tra ISO 20653 e IEC 60529?
ISO 20653 si concentra sui veicoli stradali; IEC 60529 è più ampio per la protezione degli alloggiamenti in tutti i settori.
Perché è importante una camera di prova per spruzzi d'acqua IPX9K?
Crea condizioni ripetibili ed estreme che rivelano sigilli deboli e problemi di progettazione della custodia.
Quali parti di solito non funzionano prima?
Guarnizioni, giunti imbullonati, connettori, valvole di sfiato, ingressi cavi, coperture di servizio.
Una camera può sostituire altri controlli di perdite?
No, integra perdite d'aria, circuiti del liquido di raffreddamento e test di durata per un piano di convalida a tenuta totale.
