La scelta della camera ambientale giusta dipende principalmente dalle dimensioni del prodotto, dal volume di test e dai requisiti applicativi. Una Camera Ambientale Reach-In è ideale per componenti e prodotti di medie dimensioni che richiedono accesso frequente e test flessibili, mentre una Camera Walk-In fornisce un ambiente controllato più ampio per assemblaggi di grandi dimensioni e test in lotti. Una Camera Ambientale Drive-In è progettata per veicoli, macchinari e prodotti molto grandi che devono essere spostati direttamente nella camera. Questi sistemi sono comunemente utilizzati per standard come IEC 60068, ISO 16750, MIL-STD-810 e IEC 60529. I fattori più importanti nella scelta della camera sono le dimensioni del campione, il carico termico, il flusso d'aria, il metodo di carico e le future esigenze di test.
Le camere ambientali sono progettate per riprodurre condizioni reali e verificare se i prodotti riescono a mantenere le prestazioni sotto stress ambientale controllato. La scelta tra una camera Reach-In, Walk-In o Drive-In dipende in gran parte da dimensioni, quantità e caratteristiche operative dei campioni di test.
Una Camera Ambientale Reach-In è comunemente utilizzata per test di laboratorio dove i campioni possono essere posizionati manualmente all'interno della camera. Fornisce una soluzione pratica per test a livello di componenti e piccoli prodotti.
Le applicazioni tipiche includono:
Elettronica di consumo
Dispositivi medici
Sensori e controller
Moduli batteria
Apparecchiature di comunicazione
Le principali modalità di guasto valutate includono:
Dilatazione e contrazione termica
Degrado delle prestazioni elettroniche
Guasti legati all'umidità
Invecchiamento dei materiali
Deterioramento delle guarnizioni
Problemi di affidabilità dei componenti

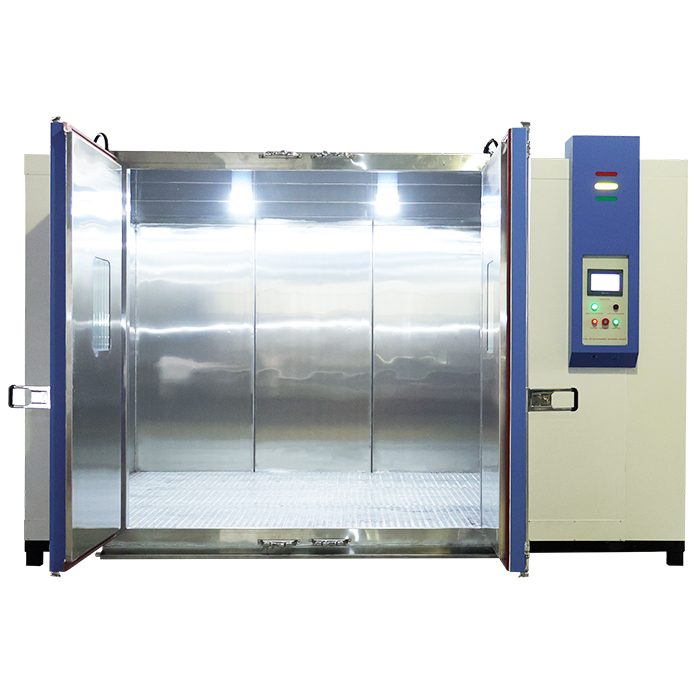

UnaCamera Walk-Inè progettata per prodotti più grandi, campioni multipli o applicazioni che richiedono agli operatori di entrare nello spazio di test. A differenza del design reach-in tradizionale, i sistemi walk-in offrono un volume interno significativamente maggiore e un'installazione più semplice dei campioni.
Campioni di test comuni includono:
Sistemi batteria per veicoli elettrici
Assiemi di veicoli
Componenti aerospaziali
Attrezzature industriali
Grandi sistemi elettronici
Gli obiettivi di test tipici includono:
Test di durabilità climatica
Ciclaggio di temperatura e umidità
Validazione dell'affidabilità a lunga durata
Qualificazione della produzione
Simulazione ambientale su larga scala
Una Camera Ambientale Drive-In fornisce la maggiore capacità di test tra queste tre configurazioni. Consente a veicoli, macchine e attrezzature sovradimensionate di essere guidati direttamente nella camera per test a piena scala.
Le applicazioni tipiche includono:
Veicoli completi
Attrezzature industriali pesanti
Grandi sistemi di trasporto
Prodotti di ingegneria specializzati
Una corretta selezione della camera assicura che il campione riceva un'esposizione ambientale uniforme e che i risultati del test rappresentino accuratamente le condizioni operative reali.
Industrie diverse utilizzano standard di test ambientali diversi. Prima di scegliere le dimensioni della camera, i produttori dovrebbero confermare le condizioni richieste di temperatura, umidità, polvere, acqua o durabilità.
Standard |
Intervallo di temperatura |
Umidità |
Ciclo di test |
Condizioni di spruzzo/pressione |
IEC 60068-2-1 |
Esposizione a bassa temperatura |
N/A |
Esposizione costante |
None |
IEC 60068-2-2 |
Esposizione ad alta temperatura |
N/A |
Esposizione costante |
None |
IEC 60068-2-30 |
Da 25°C a 55°C |
Fino al 95% UR |
Calore umido ciclico |
None |
IEC 60068-2-78 |
40°C |
93% UR |
Umidità stazionaria |
None |
ISO 16750-4 |
Da -40°C a +125°C |
Opzionale |
Ciclaggio termico automobilistico |
None |
MIL-STD-810H |
Personalizzato |
Personalizzato |
Simulazione ambientale |
Opzionale |
IEC 60529 |
Variabile |
N/A |
Protezione contro l'ingresso |
Test polvere/acqua |
ASTM D4332 |
Variabile |
Variabile |
Simulazione ambientale per imballaggi |
None |
Le camere su larga scala spesso richiedono considerazioni aggiuntive, tra cui la distribuzione del flusso d'aria, il posizionamento del campione, l'accesso dell'operatore e i sistemi di sicurezza.
Il seguente confronto aiuta a spiegare le differenze nella scelta tra camera reach-in e walk-in.
Specifiche |
Camera Ambientale Reach-In |
Camera Ambientale Drive-In |
|
Intervallo di temperatura |
Da -70°C a +180°C |
Personalizzato in base all'applicazione |
Personalizzato in base all'applicazione |
Intervallo di umidità |
10–98% UR |
10–98% UR |
Personalizzato |
Volume della camera |
Circa 100–2000 L |
Diversi metri cubi |
Spazio di test su larga scala |
Velocità di rampa |
Opzioni standard e cambio rapido di temperatura |
Personalizzato in base al carico |
Personalizzato in base ai requisiti del prodotto |
Flusso d'aria |
Circolazione verticale o orizzontale |
Gestione del flusso d'aria per grandi volumi |
Distribuzione del flusso d'aria su tutta l'area |
Carico termico del campione |
Da basso a medio |
Da medio ad alto |
Molto alto |
Configurazione di sicurezza |
Allarme di sovratemperatura, sistemi di protezione |
Porte di uscita di emergenza, monitoraggio di sicurezza |
Sicurezza per accesso veicoli, sistemi di emergenza |
Standard applicabili |
IEC 60068, ISO 16750, JESD22 |
IEC 60068, MIL-STD-810, standard automobilistici |
Qualificazione di grandi attrezzature e veicoli |
Scegliere la dimensione corretta della camera non significa solo misurare se il prodotto entra fisicamente nello spazio di lavoro. Una corretta selezione delle dimensioni della camera richiede la valutazione di diversi fattori tecnici.
La camera dovrebbe fornire spazio libero sufficiente intorno al campione per mantenere un flusso d'aria adeguato. Campioni multipli possono richiedere volume aggiuntivo per prevenire differenze di temperatura tra le posizioni.
Prodotti come batterie per veicoli elettrici, motori e sistemi elettronici possono rilasciare calore significativo durante il funzionamento. La camera deve fornire una capacità di raffreddamento sufficiente nelle condizioni di test reali.
Le camere Reach-In sono adatte per campioni caricati manualmente, mentre le camere Walk-In e Drive-In sono migliori per grandi assiemi che richiedono carrelli, attrezzature di sollevamento o accesso per veicoli.
Le aziende spesso espandono le dimensioni dei prodotti o i requisiti di test dopo l'installazione delle attrezzature. Scegliere una capacità aggiuntiva della camera può ridurre la necessità di una futura sostituzione.
L'elettronica ad alta potenza e i sistemi a batteria possono alterare l'ambiente della camera. Eseguire test senza considerare la generazione di calore può portare a risultati imprecisi.
Una camera troppo piccola può limitare il flusso d'aria, mentre una sovradimensionata può aumentare inutilmente i costi operativi.
I sensori dovrebbero misurare l'ambiente effettivo del prodotto piuttosto che solo la temperatura dell'aria vicino alla parete della camera.
La risoluzione del controller non rappresenta l'uniformità effettiva dello spazio di lavoro. Il design del flusso d'aria e il carico della camera hanno un impatto maggiore sulla precisione del test.
La capacità di temperatura da sola non determina le prestazioni della camera. Anche la velocità di rampa, il controllo dell'umidità, il flusso d'aria e il carico del campione sono importanti.
Prima dell'installazione, confermare:
Alimentazione elettrica
Requisiti di ventilazione
Drenaggio
Capacità di carico del pavimento
Larghezza della porta
Spazio per la manutenzione
Differenti scenari di test richiedono configurazioni di camera diverse.
Consigliata per:
Componenti piccoli
Ricerca di laboratorio
Valutazione dei materiali
Verifica di prototipi
Le camere da banco forniscono un controllo ambientale preciso quando i requisiti di test coinvolgono dimensioni di campioni limitate.
Consigliata per:
Elettronica automobilistica
Elettronica di consumo
Dispositivi medici
Moduli batteria
Qualificazione dell'affidabilità
The Camera Ambientale Reach-Inè adatta per laboratori che necessitano di frequente accesso ai campioni, funzionamento efficiente e capacità di test ambientale flessibile.
Consigliata per:
Grandi assiemi
Pacchi batteria per veicoli elettrici
Sistemi aerospaziali
Macchinari industriali
La Camera Walk-In fornisce un ambiente controllato spazioso per prodotti che non possono entrare nelle camere da laboratorio standard. Supporta test di affidabilità su larga scala, test in lotti e simulazione ambientale personalizzata.
Consigliata per:
Test di transizione rapida della temperatura
Componenti elettronici
Parti automobilistiche
Valutazione di semiconduttori
Le camere a shock termico sono progettate per applicazioni che richiedono un movimento rapido tra condizioni di temperatura estreme.
Consigliata per:
Rivestimenti metallici
Parti automobilistiche
Test di resistenza alla corrosione
Le camere a nebbia salina valutano come i prodotti resistono ad ambienti corrosivi prima della distribuzione a lungo termine.
Consigliata per:
Elettronica per esterni
Componenti automobilistici
Prodotti industriali
The Camera di prova per polvere Drive-In IP5X/IP6Xè progettata per grandi prodotti che richiedono test di protezione contro l'ingresso di polvere secondo le condizioni IEC 60529.
Le camere personalizzate sono consigliate quando le attrezzature standard non possono soddisfare requisiti quali:
Test su grandi veicoli
Carichi termici estremamente elevati
Requisiti speciali di flusso d'aria
Simulazioni ambientali combinate
Standard di settore unici
Le grandi attrezzature di solito richiedono una Camera Walk-In o una Camera Ambientale Drive-In perché queste configurazioni forniscono spazio sufficiente per l'installazione, il funzionamento e un'esposizione ambientale uniforme.
Una Camera Reach-In è progettata per prodotti più piccoli e test di laboratorio, una Camera Walk-In consente agli operatori di entrare per campioni di grandi dimensioni, e una Camera Drive-In ospita veicoli e attrezzature sovradimensionate.
La durata del test dipende dallo standard e dall'applicazione. Il ciclaggio termico può richiedere diverse ore, mentre i test di affidabilità a lungo termine possono durare settimane.
Selezionare la dimensione della camera in base alle dimensioni del campione, alla quantità, alla generazione di calore, ai requisiti di flusso d'aria, al metodo di carico e ai piani di test futuri.
Sì. Una camera ambientale configurata correttamente può supportare più standard se il suo intervallo di temperatura, la capacità di umidità, il volume e le funzioni di controllo soddisfano i requisiti.
Scegliere una camera ambientale in base alle dimensioni del prodotto, agli standard di test, alle condizioni ambientali e ai requisiti futuri. Considerare volume della camera, flusso d'aria, carico termico del campione e condizioni di installazione prima di prendere una decisione.
Una richiesta di offerta dovrebbe includere:
Dimensioni del campione
Peso del campione
Generazione di calore
Intervallo di temperatura
Requisiti di umidità
Volume della camera
Standard applicabili
Metodo di carico
Requisiti di sicurezza
Condizioni di installazione
Per ulteriori informazioni sui test ambientali su larga scala e la scelta della Camera Walk-In, leggi la nostraGuida all'acquisto della Camera Ambientale Walk-In.
