Garantire l'affidabilità dei prodotti elettrici ed elettronici negli ambienti reali richiede un test rigoroso contro l'ingresso di acqua e polvere. Dai sensori automobilistici esposti alla pioggia all'elettronica esterna sfidata da sabbiature, test accurati e ripetibili determina la durata e la sicurezza del prodotto.
LIB industry, un produttore professionale di camere di simulazione ambientale, fornisce una gamma completa diAcquaEAttrezzatura per il Test della polvereProgettato per soddisfare gli standard IEC 60529, ISO 20653, IEC 60068-2-68, ASTM e MIL. Con soluzioni che coprono IPX1-X9K camere di prova impermeabili e IP5X-IP6X camere di ingresso della polvere, l'industria LIB consente agli ingegneri globali di raggiungere conformità, precisione ed efficienza attraverso ricerca e sviluppo e test di produzione.
Il grado di protezione dell'ingresso (IP) definisce la capacità di un contenitore di resistere a solidi e liquidi.
;Prima cifra (0-6): Protezione da polvere e oggetti solidi.
;Seconda cifra (0-9K): Resistenza all'acqua o all'umidità.
Esempio:
-IP6X-completamente a tenuta di polvere.
-IPX6-getti d'acqua ad alta pressione con supporti (100 kPa, 100 L/min).
I prodotti nelle industrie automobilistiche, elettroniche, delle telecomunicazioni e della difesa spesso affrontano gravi condizioni esterne. L'ingresso di acqua e polvere può portare a corrosione, cortocircuito elettrico o guasto di tenuta. Test a IEC 60529 e ISO 20653Verifica integrità della custodia prima della certificazione e del rilascio del mercato.

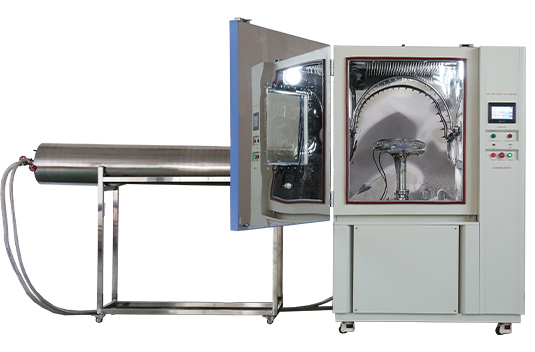

-Le camere di prova della pioggia simulano gocciolatori, spray oscillanti o getti ad alta pressione per ripristinare la pioggia e gli schizzi.
-Le camere di prova della polvere riproducono ambienti in polvere fine ad alta concentrazione utilizzando polvere di talco da 50 micron per testare la sigillatura e la resistenza al flusso d'aria.
-Temperatura stabile (~ 50 °C), pressione dell'aria e concentrazione di particelle (2-4 kg/m3) garantiscono risultati ripetibili e pronti per la certificazione.
LIB Industry Set completo di camere di prova della pioggia e soluzione di camere di prova della polvere | |
| MIL STD 810 camera antipolvere Camera di prova di ingresso IP6X IP5X Macchina per Test di pioggia IPX1 IPX2 IPX3 IPX4 Apparecchiatura di prova IPX9K Camera Spray antipioggia JIS D 0203 Camera di prova ad immersione in acqua Attrezzatura ad alta pressione IP6K9K |
Principio di funzionamento
L'acqua viene fornita tramite ugelli intercambiabili sotto una pressione e un flusso precisi, mentre una piattaforma rotante garantisce un'esposizione uniforme. I sistemi di controllo automatico consentono la programmazione secondo gli standard IEC.
Design e durata
-Acciaio inossidabile SUS304 per resistenza alla corrosione.
-Giradischi motorizzato (carico ≤ 50 kg, velocità regolabile).
-Finestra di osservazione: vetro riscaldato a doppio strato con illuminazione a LED interna.
-Circolazione automatica dell'acqua: riciclaggio a circuito chiuso con ricarica automatica.
Parametri tecnici
Livello di prova | Tipo di prova | Portata dell'acqua | Pressione | Immagine |
IPX1 | Drop verticale | 1 mm/min | - |
|
IPX2 | Goccia inclinabile a 15 ° | 1 mm/min | - | |
IPX3 | Spray oscillante | 0.07 L/min per foro da 0,04mm | 50-150 kPa |
|
IPX4 | Spray forte | 0.1 L/min per foro | 80-150 kPa | |
IPX5 | Ugello Jet da 6,3mm | 12.5 ± 0.625 L/min | 30-100 kPa |
|
IPX6 | Ugello a getto da 12,5mm | 100 ± 5 L/min | 100 ± 5 kPa | |
|
| |||
Principio di funzionamento
I campioni sono sommersi in un serbatoio dell'acqua controllato con impostazioni di profondità e durata precise. Sollevamento e drenaggio automatici garantiscono un funzionamento sicuro e ripetibile.
Caratteristiche del Design
-Serbatoio in lamiera d'acciaio A3, spessore parete 15mm
-Controllo automatico del livello dell'acqua e monitoraggio della temperatura
-Cestello di sollevamento per una manipolazione sicura dei campioni
-I dispositivi di monitoraggio possono essere installati nel serbatoio dell'acqua per monitorare lo stato dei componenti.
Parametri tecnici
Livello di prova | Profondità di immersione | Temperatura dell'acqua | Durata | Requisito del campione |
IPX7 | 1 m | Ambiente ambiente | 30 min | Senza ingresso di acqua |
| IPX8 | ≥ 1 m (personalizzabile) | Ambiente o fornito | Secondo le specifiche | Funzionale dopo immersione |
|
| |||
Principio di funzionamento
La piattaforma rotante espone campioni a getti a 80-100 bar, 80 °C da più angoli. Garantisce una durata sotto lo stress meccanico e termico.
Caratteristiche chiave
-Pompa ad alta pressione: 100 bar max
-Controllo della temperatura: ambiente a 80 °C
-Tavola rotante: 5 ± 1 rpm
-Angoli ugello: 0 °, 30 °, 60 °, 90 °
-Controllo PLC Touch-screen con archiviazione del programma
Parametri tecnici
Articolo | Specifiche |
Pressione di prova | 80-100 bar |
Temperatura dell'acqua | 80 ± 5 °C |
| Portata | 14-16 L/min per ugello |
Angolo dell'ugello | 0 °, 30 °, 60 °, 90 ° |
Velocità di rotazione | 5 ± 1 rpm |
Durata | 30 s per posizione x 4 |
|
|
Panoramica
Le camere di prova della polvere e della sabbia dell'industria LIB simulano gli ambienti con polvere estrema per valutare la tenuta e la resistenza dei componenti.
Caratteristiche del Design
-Flusso d'aria e circolazione verticale prevengono l'agglomerazione della polvere
-Il tubo riscaldante mantiene la polvere secca e uniformemente distribuita
-Sicurezza: serratura elettromagnetica, protezione da sovracorrente e da sovratemperatura
-Finestra di osservazione con tergicristallo e illuminazione a LED
-Touchscreen programmabile PID: 120 programmi x 100 segmenti, interfaccia multilingue
-Capacità flessibili: 800-2000 L, modelli walk-in personalizzati
Parametri tecnici
Articolo | Specifiche | |
Temperatura | Concentrazione di polvere | 2-4 kg/m3 |
Tipo di polvere | Dimensione delle particelle da 50 micron, maglia da 75 micron | |
Standard | IEC 60529 (IP5X/IP6X), ISO 20653, IEC 60068-2-68, ASTM, MIL | |
| ||
L'industria LIB può fornire sistemi di test IP completi che coprono il IPX1-X9K di acqua e il IP5X-IP6X di test della polvere in una configurazione di laboratorio integrata.
Camere combinate: il design modulare consente il test dell'acqua e della polvere in un'unica struttura
Automazione: controllo PLC, monitoraggio remoto, registrazione dati
Personalizzazione: dimensioni della camera, combinazioni di livelli di prova e dispositivi di campionamento specializzati
Tipi di clienti: laboratori di ricerca e sviluppo, centri di certificazione, linee di produzione
Garanzia di qualità e standard
-Conformità con IEC 60529, ISO 20653, ASTM, MIL
Dalla pioggia delicata ai getti ad alta pressione e dalle tempesta di polvere ai test sandproof, l'industria LIB fornisce soluzioni di protezione IP end-to-end per la certificazione e l'affidabilità del prodotto.
Contatta oggi l'industria LIBInquiry@libtestchamber.comPer progettare e costruire un impianto di test IP completo, su misura per i tuoi prodotti e requisiti di certificazione.
