In elettronica moderna, chip e circuiti stampati (Pcb) Sono al centro di ogni dispositivo-da smartphone e laptop a sistemi automobilistici e aerospaziali. Questi componenti sono costantemente soggetti a stress termico a causa di condizioni operative, cambiamenti ambientali e oscillazioni di potenza.
ACamera portatile del ciclo di temperaturaFornisce una soluzione efficiente e ad alta precisione per testare la resilienza termica di chip e pcb. A differenza di grandi,Camere a ciclo termico stazionarioLe unità portatili sono progettate per la flessibilità, consente agli ingegneri di eseguire test in laboratori, pavimenti di produzione o anche in loco.
|
|
| Camera portatile del ciclo di temperatura | Camera del ciclo di temperatura standard |
Lo stress termico si verifica quando i componenti elettronici si espandono e si contraggono a causa delle temperature. I cicli ripetuti generano un ceppo meccanico che può restringere i giunti di saldatura, substrati di chip delaminato o creare guasti elettrici intermittente. Il problema è acuito nei pcb ad alta densità e nei pacchetti avanzati di semiconduttori, dove piccole varianti nell'espansione del materiale possono portare a problemi di affidabilità importanti.
Standard del settore comeJEDEC JESD22-A104 e IPC-9701Fornire linee guida chiare sulle condizioni di ciclismo termico, specifica di temperature estreme, tempi di attesa, tariffe di rampa e il numero di cicli necessari per simulare anni di stress operativo in pochi giorni o settimane.
Le comuni problemi di stress termico includono:
Fatica e micro-cracking dei giunti di saldatura PCB
Delaminazione o deformazione di substrati di chip
Prestazioni elettriche ridotte o guasti funzionali sotto cicli ripetuti
Errori di segnale intermittente nei circuiti ad alta velocità
La consapevolezza di questi meccanismi di guasto è essenziale per la progettazione di componenti e assemblaggi che soddisfano i moderni requisiti di affidabilità.
AMini camera termicaFornisce la capacità di eseguire test di ciclismo termico senza i limiti delle camere tradizionali legate al laboratorio, attivando una rapida distribuzione e test in loco.
Mediante l'inserimento di camere termiche portatili nei protocolli di test, gli ingegneri possono identificare i guasti del potenziale in anticipo, ottimizzare i disegni e garantire un'affidabilità del prodotto in tutto il ciclo di vita.
Le camere per ciclismo termico portatili offrono molteplici vantaggi che le rendono essenziali nei test elettronici moderni:
Si adatta facilmente ai banchi da laboratorio o ai pavimenti di produzione senza occupa spazio eccessivo.
MantieneProfili di temperatura stabili e coerenti per una simulazione accurata delle condizioni operative.
Le tariffe di rampa regolabili consentono l'accelerazione dei test di stress per soddisfare i tempi di sviluppo.
Gli ingegneri possono definire tempi di attesa, numero di cicli e intervalli di temperatura per soddisfare i requisiti dei componenti specifici.
Monitoraggio in tempo reale, registrazione ed esportazione dei risultati facilitare l'analisi, la segnalazione e la tracciabilità.
Modello | TH-50 | TH-80 | |||
Dimensione interna (mm) | 320*350*450 | 400*400*500 | |||
Dimensione totale (mm) | 820*1160*950 | 900*1210*1000 | |||
Volume interno | 50L | 80L | |||
Carico termico | 1000W | ||||
Intervallo di temperatura | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | ||||
Oscillazione della temperatura | Deviazione della temperatura | ± 2.0 ℃ | |||
Gamma di umidità | 20% ~ 98% RH | ||||
Deviazione dell'umidità | ± 2.5% RH | ||||
Tasso di raffreddamento | 1 ℃ / min | ||||
Tasso di riscaldamento | 3 ℃ / min | ||||
|
| ||||
Tali caratteristiche garantiscono che gli ingegneri possono eseguire test di stress termico di alta qualità senza fare affidamento su attrezzature tradizionali pesanti, pur mantenendo precisione e rigidità.
Test di affidabilità del giunto a saldare PCB: valuta l'affaticamento della saldatura e il micro-cracking sotto cicli termici ripetuti.
Chip Thermal Cycling: valuta l'espansione, interconnect strain e integrità del pacchetto.
Convalida modulo e assemblaggio: conferma che i gruppi di dispositivi completi mantengono le prestazioni funzionali dopo lo stress termico estremo.

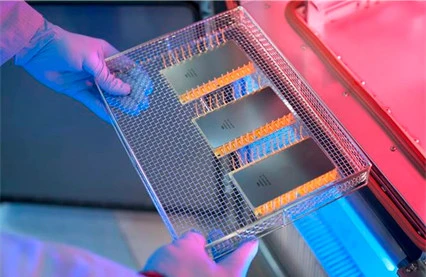

Step 1: preparazione: chip o pcb sicuri nella camera, garantire una spaziatura adeguataE flusso d'aria.
Step 2: configurazione del ciclo: configurazione intervallo di temperatura da-40 °C a 125 °C,Tasso rampa 5 °C/min, Tempo di attesa15 minuti, E500 cicli.
Step 3: monitoraggio: utilizzare la registrazione dei dati in tempo reale per tracciare la temperatura e l'umidità.
Passo 4: analisi: ispezionare i giunti di saldatura, misurare la resistenza alla traccia del PCB e misurare le prestazioni funzionali.
Passo 5: segnalazione: documento tutti i parametri e i risultati del test per scopi di garanzia della qualità e conformità.
Questo approccio strutturato garantisce test ripetibili, affidabili e consente agli ingegneri di personalizzare i disegni prima della produzione.
Q1: la camera può simulare i cambi di temperatura rapidi per chip e pcb?
A: sì, le tariffe ramp-up e rampa-down sono programmabili per soddisfare condizioni di prova specifiche.
Q2: tutti i campioni possono essere testati contemporaneamente?
A: dipende dalle dimensioni della camera; Le unità più piccole possono ospitare più chip o pcb.
Q3: può una camera di prova ambientale da banco ottenere rapidi cambi di temperatura di 5 ° c/min o 10 ° c/min?
A: sì! Pur le sue dimensioni compatte, una camera da banco può raggiungere velocità di rampa a temperatura rapida di 5-10 muslimc/min e può essere personalizzata per applicazioni specifiche.
Q4: la camera del ciclo di temperatura portatile supporta la connessione remota?
A: le unità Standard includono la connettività del collegamento del PC; Il wi-fi opzionale consente il telecomando wireless.
Q5: qual è il tasso di variazione della temperatura massima e veloce che la camera può raggiungere? Può raggiungere 20 muslimc/min?
A: le tariffe Standard della rampa sono 5-10 ° c/min.
Aumenta l'efficienza dei tuoi chip e pcb con le camere del ciclo di temperatura portatili del settore LIB, progettate per precisione, flessibilità e prestazioni reali. La nostra offerta camere:
Profili personalizzabili:Dimensioni Non standard e profili unici del ciclo di temperatura su misura per le tue applicazioni specifiche.
Efficienza energetica e funzionamento silenzioso:Sistemi di refrigerazione ottimizzati e design a basso rumore per un ambiente di test confortevole.
Risposta rapida e consegna rapida:Risposta 1-3 oreAlle richieste eConsegna 7-15 giorni, Con test di pre-spedizione continuo di 72 ore.
Calibrazione a lungo termine e supporto tecnico:Calibrazione conforme a ISO, a3 anni di garanzia estesa, E supporto tecnico a vita.
Con oltre 16 anni di esperienza nelle apparecchiature di simulazione ambientale, l'industria LIB garantisce affidabilità, qualità e sensibilità dalla tua richiesta iniziale attraverso l'installazione e oltre.
Contatta oggi l'industria LIBInquiry@libtestchamber.comPer parlare delle tue esigenze di test, richiedi una soluzione su misura e inizia a migliorare immediatamente la tua affidabilità del chip e del PCB.
