Per i laboratori che hanno bisogno di valutare i dispositivi optoelettronici mentre sono soggetti a ciclismo di temperatura e umidità, un semplice feedback non è sufficiente.

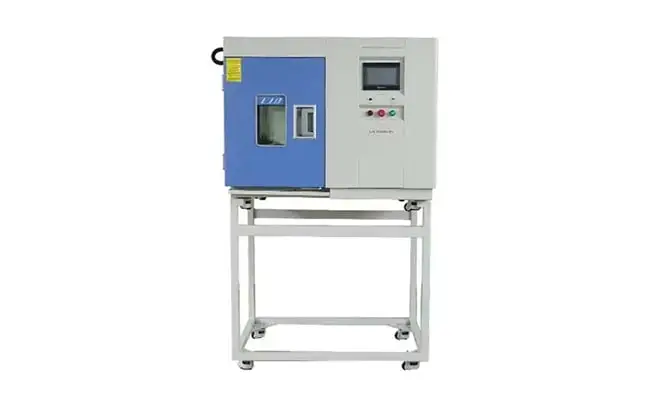

Questa LIB personalizzataCamera ambientale da bancoIntegra due tipi di porte laterali per consentire la misurazione ottica in loco reale: 2 porte di prova per uso generale da 80mm per cablaggio e utilità e 4 porte ottiche da 50mm progettate per pulire, trasmissione della luce a bassa perdita.
A differenza del cavo standard/porte di prova, le porte ottiche mantengono sia la stabilità ambientale che la chiarezza ottica. Ogni apertura da 50mm si adatta a dispositivi optoelettronici-come fotodiodi, sorgenti luminose, accoppiatori in fibra o lenti per immagini-si collega poi agli strumenti ottici esterni del cliente.
Con la porta della camera chiusa, la luce passa al campione così gli ingegneri possono eseguire misurazioni ottiche dal vivo-ad esempio, trasmissione, riflettanza, risposta o qualità dell'immagine-mentre il profilo del clima programmato funziona. Questo elimina i disturbi e l'ansia causati dall'apertura della porta e dalla misurazione in seguito.
2 porte di prova da 80mm trasportano linee elettriche, cablaggi di segnale, tubi pneumatici o tubi del liquido di raffreddamento-liberando solo le porte ottiche.
4 porte ottiche da 50mm consentono più guide (illuminazione, rilevamento, riferimento e allineamento) per impostazioni bidirezionali o multi-sensore.
Gli apparecchi per porte possono essere sigillati con O-ring e montati con ottica abbinati a esigenze di lunghezza d'onda-quarzo per UV-VIS, zaffiro per VIS-IR. Riscaldatori o deflettori opzionali anti-condensazione mantengono la vista chiara in condizioni di umidità o bassa temperatura.
Caratteristica | Specifiche |
Opzioni del modello | TH-50 (50 L workspace) / TH-80 (80 L workspace) |
Intervallo di temperatura | -20 °C / -40 °C / -70 °C a + 150 °C |
Gamma di umidità | 20-98% RH |
Controller | Controller LCD a colori programmabile |
Accesso remoto | Connessione Ethernet per monitoraggio remoto e configurazione del profilo |
Materiale interno | Acciaio inossidabile SUS304 |
Isolamento | Isolamento in poliuretano |
Protezioni di sicurezza | Sovratemperatura, sovracorrente, refrigerazione ad alta pressione, mancanza d'acqua e altro |
 | |
Moduli fotocamera e sensori di immagine: illumina un bersaglio attraverso una porta e misura MTF/SFR o rileva i difetti attraverso un altro durante il ciclo termico o umido.
Moduli LiDAR/ToF: iniettare un fascio di riferimento e il ricevitore a binario cambia sensibilità con la temperatura.
Led, vcnels, fotodiodi: potenza ottica del Monitor, spostamento della lunghezza d'onda o risposta in tempo reale.
Materiali e filtri ottici: sterilizzare la trasmissione o le modifiche alla riflettanza senza rimuovere il campione dall'ambiente controllato.
Montare il dispositivo sotto il test (DUT) e allineare i dispositivi ottici attraverso le 4 porte da 50mm.
Alimentazione del percorso e dati attraverso le due porte di prova da 80mm.
Programma il profilo della camera TH (ad es., da-40 °C a 85 °C con rampe di umidità) tramite il controller touch o Ethernet.
Acquista dati ottici sincronizzati dai tuoi strumenti mentre la camera mantiene il clima programmato.
Come produttore leader di camere di prova ambientali da banco, LIB ha oltre 16 anni di ricca esperienza nella progettazione e nella produzione di camere di prova. Dai materiali delle finestre e dalle opzioni antiappannamento a flange speciali e layout di porte, LIB configurano ogni piattaforma TH per le tue esigenze.
Chiamata in azione:
Se sei pronto per eseguire test ottici chiusi in porta con temperatura e umidità stabili, contact LIBInquiry@libtestchamber.comPer ottenere una proposta su misura, disegni dettagliati e una stima del tempo di consegna-progettata per i tuoi requisiti di accesso ottico precisi.
