Qual è la differenza tra il Test del ciclismo termico e il Test dello Shock termico?

Dec 26 2024

Table of Content [Hide]

È essenziale che i prodotti operino in modo stabile e affidabile in una varietà di ambienti di temperatura complessi. Test di ciclismo termico e test di shock termico sono due metodi di test della temperatura comunemente usati. Anche se entrambi sono correlati al cambiamento di temperatura, possiedono caratteristiche uniche e scenari applicativi, giocando a un ruolo chiave nella valutazione accurata della qualità e delle prestazioni del prodotto.

Che cos'è il Test del ciclismo termico?

Il test del ciclismo termico valuta le prestazioni dei prodotti in condizioni di temperatura continua per un lungo periodo. Questo test simula i cicli di riscaldamento e raffreddamento ripetuti per rivelare il potenziale materiale fatica, microcrepe, guasti dei giunti di saldatura o problemi di espansione termica.

È ampiamente utilizzato nelle industrie elettroniche, automobilistiche, aerospaziali e dei materiali per garantire affidabilità e stabilità a lungo termine.

Condizioni e caratteristiche del Test

Intervallo di temperatura: dalle basse Temperature invernali alle alte condizioni estive.
Tasso di riscaldamento/raffreddamento: in genere5-20 °C/Min.
Durata del Test: da ore a diversi giorni per ciclo.
Obiettivo: simulare lo stress ambientale a lungo termine e gli effetti termici totali.

Durante il ciclo termico, i cambi di temperatura sono graduali e lo stress si sviluppa gradualmente. Il test espone difetti come l'espansione del materiale irregolare, l'incollaggio di punti deboli o il distaccamento del rivestimento, migliora la durata del prodotto e la qualità del design.

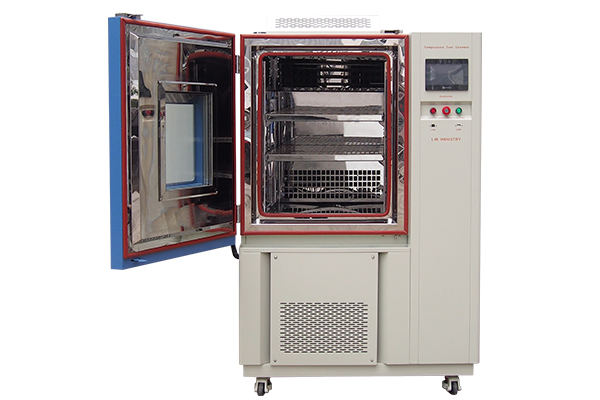

Camera di prova per ciclismo termico LIB Industry con tasso di cambiamento di temperatura di 20 ℃/min

LIB IndustryCamera di prova per ciclismo termicoFornisce un controllo preciso per le varianti di temperatura ripetuti, supporta sia i cicli di temperatura standard che personalizzati. Utilizzando sistemi di refrigerazione meccanica a cascata e riscaldamento ad alta potenza, garantisce prestazioni e affidabilità costanti.

Specifiche della camera per ciclismo termico

Modello	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Volume interno	100L	225L	500L	800L	1000L
Intervallo di temperatura	A: -20 ~ 150 °C / B: -40 ~ 150 °C / C: -70 ~ 150 °C
Oscillazione della temperatura	± 0.5 °C
Deviazione della temperatura	± 2.0 °C
Tasso di raffreddamento e riscaldamento	5 / 10 / 15 / 20 °C al minuto (personalizzabile)
Carico termico	1000W

Caratteristiche chiave

Cicli di temperatura multifase programmabili.

Design uniforme del flusso d'aria che garantisce la consistenza della temperatura.

Sistema di controllo touch-screen facile da usare.

Integrazione del controllo dell'umidità opzionale.


Controllore programmabile	Flusso d'aria uniforme in sala di lavoro

Che cos'è il Test degli Shock termici?

A differenza della delicata transizione del ciclismo termico, il test degli shock termici espone un prodotto a cambiamenti di temperatura istantanei ed estremi, valutando la sua resistenza allo stress termico rapido.
Il test si alterna rapidamente tra le zone calde e fredde, in genere con differenze di temperatura fino a 300 ° c in pochi secondi.

Scopo ed effetto

Simula i cambiamenti ambientali estremi e inversi.

Rileva l'iniziazione di crepe, la delaminazione o le fratture articolari a saldare.

Essenziale per l'elettronica aerospaziale, difesa e ad alta affidabilità.

Condizioni di prova

Tasso di riscaldamento: ≥ 30 °C/min.
Tasso di raffreddamento: ≥ 30 °C/min.
Temperatura di prova: -75 °C a 220 °C.
Conteggio ciclo: in genere 10-100 cicli.

Camera di prova per Shock termico LIB Industry-Stress estremo della temperatura

LIB IndustryCamera di prova per Shock termicoPresenta una zona indipendente ad alta temperatura e una zona a bassa temperatura con trasferimento rapido del campione per l'esposizione immediata della temperatura.
I materiali di isolamento termico ad alte prestazioni e i sistemi di controllo della temperatura a risposta rapida garantiscono una precisione e una precisione di prova.

Specifiche della camera di Shock termico

Modello	TS-162	TS-340	TS-500	TS-1000
Dimensioni interne (mm)	300x300x250	450x450x360	650x650x500	850x850x700
Volume interno	22L	72L	211L	505L
Zona di preriscaldamento	220 °C (ambiente 200 °C ≤ 30 min)
Zona Pre-Cool	-75 °C (ambiente cbe-70 °C ≤ 30 min)
Oscillazione della temperatura	≤ ± 0.5 °C
Deviazione della temperatura	≤ ± 3 °C
Tempo di recupero della temperatura	≤ 5 min
Protezione di sicurezza	Sovratemperatura, sovracorrente, alta pressione, perdite
Sistema di raffreddamento	Refrigerazione a compressione meccanica
Sistema di controllo	Controller touch LCD programmabile, connessione Ethernet
Materiale interno	Acciaio inossidabile SUS304

I tipi di test degli shock termici sono più vari rispetto ai test del ciclo termico:

Secondo la struttura delCamera di prova per shock termico:

Tipo a tre zone shock freddo e termico (aria):

Con temperatura elevata, temperatura normale, struttura a tre zone a bassa temperatura e commutazione della valvola dell'aria per ottenere uno shock termico, il campione rimane senza movimento nella sala di lavoro, la valvola delle due camere fredde e la camera calda viene aperta in modo alternativo per ottenere il test degli urti a freddo e a caldo.

Shock freddo e termico a due zone (aria):

Camera calda (temperatura massima fino a 220 ° C) e camera fredda (temperatura minima fino a-70 ° C) e il campione nel cestello movimento rapido per ottenere scosse fredde e termiche, rispetto alla velocità di conversione della temperatura a tre camere in termini di velocità più veloce, shock di temperatura più duro.

Tipi di Test disponibili

Aria-aria: trasferimento rapido tra camere ad aria calda e fredda.

Aria-liquido: riscaldato ad aria, raffreddato in liquido per carichi ad alto stress.

Liquido-liquido: massima efficienza di trasferimento di calore per applicazioni critiche.

Test di ciclismo termico vs Test di Shock termico

Aspetto di confronto	Test di ciclismo termico	Test di Shock termico
Tasso di temperatura	Graduale (5-20 °C/min)	Estremamente veloce (≥ 30 °C/min)
Differenza di temperatura	Moderato	Molto grande (fino a 300 °C)
Durata del ciclo	Lungo (ore-giorni)	Corto (secondi-minuti)
Tipo di Stress	Fatica termica progressiva	Concentrazione di stress istantaneo
Guasti tipico	Invecchiamento, deformazione, fatica	Crepe, delaminazione, rottura del pacchetto
Applicazioni	Elettronica di consumo, automobilistica	Aerospaziale, difesa, componenti di fascia alta
Prodotti consigliati	Camera per ciclismo termico	Camera di prova per shock termico

Sintesi

Ciclismo termico/verifica di affidabilità a lungo termine.

Lo Shock termico fa scorrere la resistenza a un'impensa mutazione ambientale.
L'utilizzo di entrambi i metodi aiuta i produttori a rivelare difetti latenti e a migliorare la resilienza del design.

Act Now-ottieni la tua soluzione di Test per il cambio della temperatura personalizzata

Con oltre 16 anni di esperienza, l'industria LIB offre camere di prova ambientali affidabili a livello globale su misura per le tue esigenze di applicazione.

Perché scegliere l'industria LIB

Garanzia di 3 anni e supporto tecnico a vita
24/7 Global Service & Training
Produzione e consegna veloci: 7-15 giorni
Preventivo e proposta personalizzati 1-3 ore

Contattaci oggi:Inquiry@libtestchamber.com
Fornisci i tuoi requisiti di test e ricevi un preventivo su misura entro poche ore.
Accelerare la certificazione del tuo prodotto, migliorare l'affidabilità QA e garantire la conformità-tutto con le camere di prova per ciclismo termico e Shock termico del settore LIB, la soluzione comprovata per precisione, velocità e affidabilità in tutto il mondo.
