Affare di elettronica per esterni con acqua in modi difficili da indovinare: pioggia soffiata a vento, lavaggio del tubo, spray stradale, nebbia per irrigatori e acqua ad alta pressione da attività di manutenzione. Un dispositivo potrebbe sembrare sigillato nei piani. Ad ogni modo, un piccolo spazio in un'entrata del cavo, una guarnizione indossata, un punto a vite difettoso o il bordo della custodia ruvida possono consentire all'acqua di colpire il circuito in pochi minuti.
Per i creatori di telecamere da esterno, luci a LED, unità di controllo, sensori, strumenti di comunicazione e parti di ricarica EV, risultati di test impermeabili IEC 60529 significa più di un adesivo. Lascia che i gruppi di progettazione decidano se una custodia del dispositivo può mantenere in esecuzione quando l'acqua colpisce da vari lati.Una camera di getto a spruzzo d'acqua IPX5 IPX6Offre ai gruppi un metodo fisso per rifinire e controllare prima di l'approvazione di terze parti o una realizzazione completa.
IEC 60529 ordina come le custodie proteggono gli ingranaggi elettrici da polvere, acqua e arrivano a parti pericolose. Per l'ingresso dell'acqua, i flussi d'acqua target IPX5 e IPX6 invece di ammollo. Questo si adatta bene agli articoli utilizzati nei punti aperti all'aperto. IEC 60529 tariffe resistenza alla cassa per dispositivi elettrici ed elettronici contro polvere e fluidi.
Un dispositivo fissato A parete, palo, scatola stradale, sito agricolo, area portuale o cantiere vegetale non può mai andare sott'acqua. Ma potrebbe face rain blown lateralmente in gutts o essere lavato con un tubo. È quando i controlli del flusso d'acqua si rendono utili.
I dispositivi comuni per esterni mescolano spesso coperture in plastica, lamiere, finestre trasparenti, anelli in gomma, pulsanti, spine e voci di filo. Ogni parte funziona in modo diverso alla forza stretta, ai cambi di calore, ai frullati e all'invecchiamento del sole. Una sala di prova per l'ingresso dell'acqua aiuta A spot macchie deboli prima che le interruzioni si mostrano sul sito.
Supporti IPX5 per la protezione contro i flussi d'acqua. IPX6 sta per la protezione contro i forti flussi d'acqua. La "X" significa che il livello della protezione antipolvere non è elencato in questo codice. Un dispositivo può avere una valutazione completa come IP65 o IP66 quando sono stati fatti sia i controlli della polvere che dell'acqua.
IPX5 e IPX6 non sono richieste impermeabili sciolte. Utilizzano set di dimensioni degli ugelli, quantità di flusso, campo di spruzzatura e lunghezza di controllo. È per questo che i designer non possono sostituire il controllo con lo spettacolo di pioggia di base o lo spray per le mani.
Articolo di prova | IPX5 | IPX6 |
Diametro dell'ugello | 6.3mm | 12.5mm |
Portata dell'acqua | 12.5 L/min ± 5% | 100 L/min ± 5% |
Distanza di spruzzo | 2.5 m - 3 m | 2.5 m - 3 m |
Durata del Test | 1 min/m² | 1 min/m² |
Tempo minimo di prova | 3 minuti | 3 minuti |
Le regole di test impostate chiamano per spruzzare la custodia da tutti i lati possibile. Per IPX5, la dimensione dell'ugello è di 6.3mm con un flusso di 12.5 L/min ± 5%. Per IPX6, la dimensione dell'ugello è di 12.5mm con un flusso di 100 L/min ± 5%. Entrambi utilizzano una gamma di ugelli da 2.5 m a 3 m. Hanno anche bisogno di un minimo di 3 minuti di controllo.
|
|
|
|

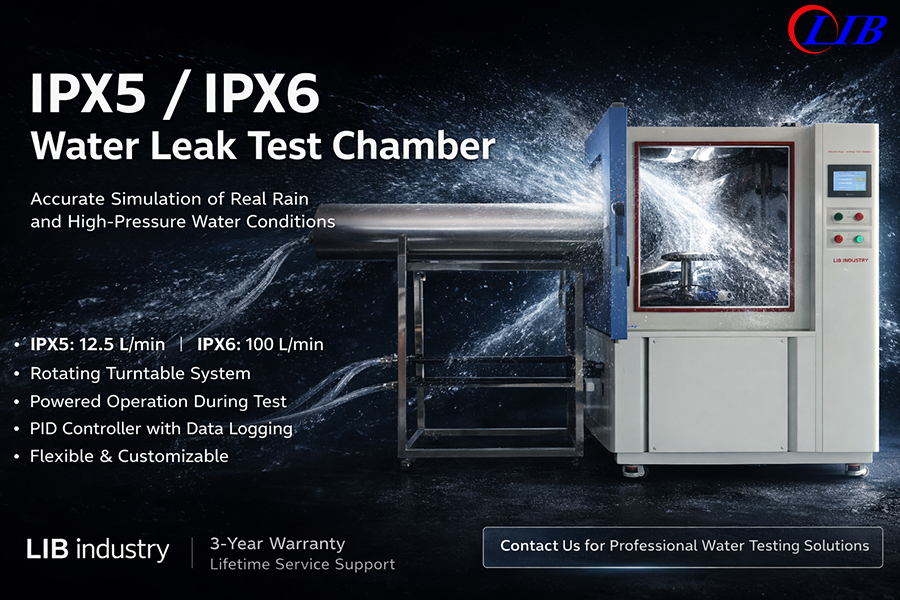

Sala di lavoro | Visualizza finestra | Alimentazione interna
| Illuminazione incorporata |
|
|  |  |
| Turnbale | Ugello Spray | Presa a getto d'acqua IPX5 IPX6 | Alimentatore impermeabile integrato |
Il controllo accurato del flusso è uno dei fattori più importanti nei test IPX5 e IPX6. Se il flusso d'acqua è inferiore al requisito IEC, i prodotti danneggiati possono passare in modo non corretto il test. Il flusso eccessivo può anche produrre condizioni di test irrealistiche.
Il sistema LIB industry è dotato di ugelli IPX5 e IPX6 dedicati:
Ugello da 6.3mm per test IPX5
Ugello da 12.5mm per test IPX6
La camera mantiene:
12.5 L/min ± 5% flusso per IPX5
100 L/min ± 5% flusso per IPX6
La regolazione della pressione integrata e i sistemi di circolazione dell'acqua aiutano a mantenere le prestazioni di spruzzo stabili durante i cicli di test lunghi.
La camera supporta anche una distanza di spruzzo regolabile in base ai requisiti IEC 60529, garantire un impatto costante del getto d'acqua sul campione di prova.
I prodotti elettronici per esterni sono esposti all'acqua da più direzioni durante il funzionamento reale. Per simulare tali condizioni, la camera industriale LIB include un sistema di giradischi rotante regolabile.
La piattaforma rotante consente ai getti d'acqua di raggiungere:
Superfici anteriori
Pannelli laterali
Connessioni dei cavi
Bordi inferiori
Cuciture per porte
Aree del connettore
La velocità della piattaforma girevole regolabile migliora la consistenza dell'esposizione e aiuta gli ingegneri a valutare le prestazioni di protezione completa della custodia.
Per prodotti più grandi o irregolari, l'industria LIB può fornire anche soluzioni di fissaggio personalizzate e sistemi di prova impermeabili di tipo aperto.
La camera utilizza un controller touch screen programmabile per un funzionamento semplice e una gestione dei parametri.
Gli operatori possono impostare facilmente:
Durata dello spruzzo
Condizioni del flusso d'acqua
Velocità di rotazione del giradischi
Cicli di prova
Sequenza operative
Il sistema di controllo migliora la ripetizione del test riducendo gli errori dell'operatore durante le lunghe procedure di test.
Il monitoraggio in tempo reale consente agli utenti di osservare le condizioni operative della camera durante il processo di test.
Molti prodotti elettronici per esterni devono rimanere operativi durante i test impermeabili. Ad esempio:
Telecamere di sorveglianza esterna
Sistemi di comunicazione
Sensori
Componenti di ricarica EV
Moduli di controllo
La camera a getto d'acqua LIB industry IPX5 IPX6 può supportare test di campioni alimentati tramite connessioni elettriche impermeabili. Questo consente agli ingegneri di monitorare la funzionalità del prodotto durante l'esposizione all'acqua invece di eseguire solo l'ispezione post-test.
Il test alimentato aiuta a identificare:
Cortocircuito temporaneo
Interruzione del segnale
Display guasti
Guasti del sensore
Instabilità operativa attivata dall'acqua
Questo è particolarmente importante per i prodotti che richiedono un funzionamento continuo all'aperto.
L'interno della camera viene prodotto utilizzando acciaio inossidabile SUS304, fornendo resistenza alla corrosione a lungo termine in condizioni di funzionamento a umido continuo.
Le caratteristiche della camera aggiuntiva includono:
Finestra di osservazione
Sistema di drenaggio integrato
Serbatoio di ricircolo dell'acqua
Rifornimento idrico automatico
Protezione troppopieno
Protezione dalla mancanza d'acqua
Sistema di protezione dalle perdite
Il robusto design della camera supporta applicazioni di test di laboratorio e produzione a lungo termine.
Test IPX5/IPX6Aiuta di più per l'elettronica esterna che faccia spray dritto, lavaggi puliti e cambi di tempo. Questi articoli possono rimanere fissi per anni. Spesso si siedono in macchie dove la correzione costa molto.
Le fotocamere esterne si rompono spesso vicino agli anelli dell'obiettivo, ai giunti di svolta, ai cavi e ai fori del suono. Un piccolo percorso può portare l'acqua alla parte dell'immagine. Questo causa sfocatura o ruggine.
Gli articoli leggeri per esterni affrontano vari rischi. L'acqua può entrare attraverso il telaio dell'obiettivo, il coperchio dell'estremità, il punto della vite o l'ingresso del filo. Nelle impostazioni LED, anche un po' d'acqua può danneggiare i driver, tagliare la presa di sicurezza o segnare le facce luminose.
Sensori di fabbrica e unità di controllo spesso stanno vicino a pompe, serbatoi, attrezzi agricoli, sistemi a cinghia o aree di lavaggio. I loro casi devono combattere i flussi d'acqua da molti lati, non solo la pioggia verso il basso. Per questi articoli, i controlli elettronici per esterni devono iniziare presto. Non lasciare in attesa che gli strumenti siano impostati.
L'approvazione impermeabile è spesso vista come l'ultimo passaggio. In uso reale, dovrebbe unire la costruzione del prodotto. I controlli di ingresso dell'acqua precoce danno ai designer il tempo di fissare la custodia, l'anello, le viti, i percorsi e lo scarico prima di far crescere i costi.
Un controllo della stanza può mostrare se l'acqua entra da un lato. Può controllare anche le presse ad anello. Può rivelare se il tappo della spina scivola sotto il flusso hit. O, può essere spot se la custodia fa un sottile percorso dell'acqua vicino all'ingresso.
Nei lavori di esempio, i gruppi possono eseguire molti controlli IPX5/IPX6 dopo aver cambiato la parete spessa, forma di tenuta, punto a vite o modo di colla. In test make, i controlli possono mostrare problemi di messa a punto. Gli esempi includono un posto ad anello irregolare o elementi di fissaggio a tenuta libera.
In piena produzione, la stessa stanza può back batch look. Ad esempio, una pianta che produce luci per esterni può controllare i campioni da ogni lotto dopo l'età, scuotere o riscaldare i cicli. Questo offre ai gruppi di qualità una migliore visualizzazione delle unità if real make abbinate al piano controllato.
Molte interruzioni non vengono dalla faccia più grande della custodia. Vengono da piccoli si unisce dove si incontra roba.
I normali punti di rottura includono:
Le voci del filo con la pressa cattiva o la dimensione del cavo non corretta
Anelli per lenti e coperture trasparenti su fotocamere e luci
Pellicole a bottone e punti chiave
Basi a vite che fanno percorsi di perdita
Tagli dell'anello grezzo o anelli troppo pressati
Tappi a spina che scivolano in spray
Fori di scarico che portano acqua ad ingranaggi
* Linee di giunzione in plastica o bordi sottili della custodia
Un forte flusso d'acqua può anche mostrare i cambi di montaggio. Può passare un'unità. Ma un altro dello stesso gruppo non funziona perché un anello si è spostato in vicino. È per questo che i controlli di ingresso dell'acqua a base di stanza aiutano sia i gruppi di progettazione che di qualità.
Industria della simulazione ambientale Xi'an LIBHa lavorato sulle camere di controllo dell'ambiente dal 2009. Copre il piano, costruisci, vendi e aiuta gli acquirenti del mondo. La sua linea di articoli ha stanze di calore e tempo, stanze di ruggine, stanze di IP di polvere e acqua, stanze meteorologiche e stanze di controllo speciali per vari stati.
Per un venditore di camere a getto d'acqua IPX5 IPX6, il design aiuta a conteggiare fino alle parti. I sistemi di controllo impermeabile hanno bisogno di collegamento dell'acqua giusto, scarico, sicurezza dell'alimentazione, conoscenza del set, ugello pronto e treno dei lavoratori. LIB regala una guida di configurazione, mantieni aiuto, ripara il servizio,3 anni di attesa e assistenza per la lunga durata. Questo aiuta gli impianti a mantenere stabile l'attrezzatura di controllo dopo l'invio.
I controlli IPX5 e IPX6 offrono ai produttori di elettronica per esterni un modo trasparente per guardare la protezione dell'acqua sotto le regole IEC 60529. Le parti principali sono precise: ugello da 6.3mm e 12.5 L/min ± 5% per IPX5, ugello da 12.5mm e 100 L/min ± 5% per IPX6, gamma di spruzzatura da 2.5 m a 3 m, 1 minuto per metro quadrato e almeno 3 minuti di tempo di controllo.
Per telecamere esterne, luci, sensori, unità di controllo e altri oggetti elettrici aperti, una sala di controllo con ingresso dell'acqua fissa può mostrare punti deboli prima di approvazione o griglie del sito. La camera di getto d'acqua LIB IPX5 IPX6 backs flusso costante, tempo di spruzzatura impostato, rotazione del campione variabile, anello dell'acqua e lavoro reale per il design e la realizzazione di gruppi.
IPX5 utilizza un ugello da 6.3mm con una portata d'acqua di 12.5 L/min ± 5%. IPX6 utilizza un ugello da 12.5mm con una portata d'acqua di 100 L/min ± 5%. Entrambi i test utilizzano una distanza di spruzzo da 2.5 m a 3 m e una durata minima del test di 3 minuti.
Telecamere per esterni, luci a LED, sensori di fabbrica, unità di controllo, parti di ricarica EV, strumenti di conversazione, schermi per esterni e custodie elettriche possono ottenere dai controlli del flusso d'acqua IPX5/IPX6.
Sì. LIB industry fornisce sistemi di test impermeabili e di ingresso di polvere IP completi, inclusi apparecchiature impermeabili al IPX1-IPX8, camere di polvere IP5X/IP6X, camere di sabbia e polvere e sistemi di test di affidabilità ambientale integrati.
I produttori devono guardare le dimensioni degli ugelli, flusso true, gamma spray, guida per giradischi, anello dell'acqua, protezione di sicurezza, roba per la stanza, lavoro di guida, aiuto per la configurazione, mantenimento del servizio, E se il venditore può fornire riparazioni di controllo impermeabili standard o personalizzate.
