I team di elettronica, i fornitori di componenti, gli sviluppatori di batterie e gli ingegneri dei materiali hanno spesso bisogno di dati termici prima della validazione completa. Acamera termica portatileoffre una temperatura e umidità controllate in un ingombro ridotto, mentre una camera ambientale tradizionale è più adatta per campioni di test più grandi, attrezzature di fissaggio pesanti e per la validazione di lotti di campioni di grandi dimensioni.
|
mini camere a temperatura e umidità Mini camere di controllo ambientale temperatura umidità |
|||||
Le camere di test ambientali vengono utilizzate dagli ingegneri per verificare i prodotti prima della consegna al cliente. Possono essere programmate per simulare calore, freddo, umidità e cicli di temperatura. Ma i dati affidabili dipendono da molto più del setpoint — flusso d'aria, posizione del sensore, carico termico, instradamento dei cavi, spaziatura dei campioni e tempo di recupero hanno tutti la stessa importanza.
Una camera risponde a domande pratiche: Una scheda si avvierà a -40°C? Un connettore subirà una deriva dopo calore umido? Una guarnizione si indurirà dopo un immagazzinaggio a calore secco? Per i componenti piccoli, la camera deve mantenere condizioni stabili senza occupare spazio di laboratorio che non avete.
Una camera termica portatile è una camera compatta a temperatura o temperatura-umidità costruita per test da banco o in spazi limitati. Viene utilizzata per assiemi elettronici, sensori, moduli, provini di materiale, connettori e campioni di R&D.
Le camere portatili si adattano a casi in cui il campione è piccolo, il profilo è chiaro e il team necessita di accesso rapido. I lavori comuni includono lo screening precoce del design, l'ispezione di piccoli lotti, l'invecchiamento termico di connettori o PCB, la riproduzione dei guasti dopo i resi dal campo e test di ingegneria vicino alla produzione.
Le camere termiche portatili LIB raggiungono numeri precisi:
Temperatura:-20°C / -40°C / -70°C fino a +150°C
Umidità:dal 20% al 98% UR
Precisione di controllo:fluttuazione di ±0.5°C, deviazione di ±2.0°C, deviazione di ±2.5% UR
Quest'ultima parte è la più importante. La ripetibilità dei test dipende da un controllo rigoroso — non solo da un'ampia gamma su una scheda tecnica.
Una camera ambientale tradizionale di solito significa una camera più grande a portata di mano, walk-in o personalizzata, costruita per volumi di campioni più elevati, prodotti più pesanti o una simulazione ambientale più ampia.
Le camere tradizionali sono necessarie quando le dimensioni del campione, la quantità o lo standard di riferimento richiedono un volume interno maggiore. Sottoassiemi automobilistici, hardware aerospaziale, apparecchiature imballate ed elettronica ad alta potenza spesso necessitano di un volume d'aria maggiore affinché il campione non domini l'ambiente della camera. Una camera portatile può ciclare più velocemente, ma una camera grande può elaborare più parti sotto la stessa esposizione.
Il costo non è solo il prezzo di acquisto. Lo spazio a pavimento, l'alimentazione, la messa in servizio, la calibrazione, l'accesso per la manutenzione, il tempo dell'operatore e la disponibilità della camera influenzano tutti il budget reale.
Una camera termica portatile di solito costa meno da acquistare, installare e posizionare. Perché? Funziona con un locale di lavoro compatto e un sistema di refrigerazione più piccolo. Questo la rende la scelta finanziaria migliore per:
R&S
Analisi di riparazione
Piccoli lotti
Test brevi frequenti
Una camera ambientale tradizionale costa di più in anticipo — ma si ripaga quando un singolo ciclo deve convalidare un assieme grande o molti campioni contemporaneamente.
Un aspetto da considerare: una camera portatile è conveniente solo se il campione ha abbastanza flusso d'aria libero intorno. Se un componente blocca la circolazione, produce un grande carico termico o richiede molti passaggi, i dati possono diventare inaffidabili. Le camere portatili LIB sono omologate per uncarico termico di 1000 W, conraffreddamento 1°C/min and riscaldamento 3°C/min— verificate questi parametri rispetto alla potenza termica effettiva del vostro campione prima di acquistare.
L'efficienza consiste nell'avviare rapidamente un test valido, mantenere il profilo, raccogliere i dati e restituire la camera all'utente successivo.
Le camere termiche portatili sono forti nei lavori di ingegneria a ciclo breve. Ecco come si presenta in pratica:
Inserire un piccolo assieme all'interno
Collegare un cavo attraverso la porta cavi Φ50 mm
Impostare un profilo sul controller touch-screen
Avviare il ciclo
Nessuna attesa di giorni per prenotare una camera grande. Le camere tradizionali richiedono più pianificazione — attrezzature di fissaggio, ripiani, revisione della sicurezza, bilanciamento del carico.
L'apparecchiatura portatile vince quando sono necessari molti piccoli test diversi durante la settimana. Un team di sensori potrebbe eseguire controlli di avviamento a freddo a -40°C al mattino, stoccaggio a +85°C al pomeriggio e esposizione all'umidità durante la notte — tutto nella stessa camera. Una camera più grande vince quando lo stesso profilo deve essere applicato a un lotto di produzione o a un assieme ingombrante.
La scelta giusta della camera dipende dalla modalità di guasto. Lo stress termico non si comporta allo stesso modo in un giunto di saldatura, in un pacco batteria, in una guarnizione di gomma o in un componente metallico rivestito.
Test di affidabilità di elettronica e semiconduttoriPiccole schede, chip, relè, connettori e sensori spesso necessitano di avviamento a freddo, calore secco, calore umido e cicli di temperatura. Una camera termica portatile può riprodurre la rottura dei giunti di saldatura, il ritardo di risposta degli LCD a bassa temperatura, la deriva della resistenza dei connettori dopo esposizione all'umidità e il reset intermittente dell'elettronica sotto tensione.
Per i lavori basati su standard, il profilo esatto deve essere inserito nel piano di test:
IEC 60068-2-1(freddo): da -65°C a -5°C, permanenza di 2, 16, 72 o 96 ore dopo la stabilizzazione della temperatura
IEC 60068-2-2(calore secco): esposizioni ad alta temperatura specificate, stesse durate di 2/16/72/96 ore
IEC 60068-2-78(calore umido, stato stazionario): comunemente 30°C ±2 K o 40°C ±2 K, a 85% ±3% UR o 93% ±3% UR
Simulazione ambientale di componenti automobilisticiI componenti automobilistici sono soggetti al calore del veicolo parcheggiato, agli avviamenti a freddo, all'aumento della temperatura sotto il cofano e alla migrazione dell'umidità. Piccoli moduli, interruttori, display, telecomandi, sensori e connettori per cablaggi sono ben adatti allo screening in camera compatta.
Ma c'è un limite: se il profilo richiede shock termico rapido, spruzzi d'acqua, vibrazioni o un componente a livello di veicolo completo, scegliete invece una camera tradizionale o un sistema combinato. Le camere portatiliraffreddamento 1°C/min and riscaldamento 3°C/minsono costruite per test a rampa controllata — non per shock termico a trasferimento istantaneo.
Validazione della durabilità dei materiali e aerospazialeI fornitori aerospaziali testano la stabilità dimensionale, il comportamento del rivestimento, la resistenza degli adesivi e la risposta elettronica a bassa o alta temperatura. I metodi di temperatura MIL-STD-810H sono adattati all'ambiente del ciclo di vita del prodotto invece di essere copiati come una ricetta fissa. Per l'esposizione ad alta temperatura, le condizioni calde indotte possono raggiungere da 71°C a 85°C in casi severi legati al sole.
Test di invecchiamento accelerato R&SI team di R&S apprezzano le camere portatili perché l'attesa per una camera grande può bloccare le decisioni di progettazione. Esempi includono il confronto di adesivi a +70°C, i controlli di deformazione plastica a +85°C, la deriva dell'offset dei sensori dopo esposizione a 40°C/93% UR e i test di avvio a bassa temperatura a -40°C.
Nessun tipo di camera è universalmente migliore. La scelta giusta corrisponde alle dimensioni del campione, al carico termico, alla severità del profilo, alle esigenze di reporting e al flusso di lavoro del laboratorio.
Scegliete una camera termica portatile quando:
Il campione è piccolo e il carico del test è moderato
L'accesso rapido conta più della capacità grezza
State testando elettronica compatta, piccoli componenti automobilistici o aerospaziali, provini di materiale, rivestimenti, guarnizioni o adesivi
Lavorate in un laboratorio di R&S con spazio limitato a pavimento
Scegliete una camera ambientale tradizionale quando:
Il campione è ingombrante, pesante o ad alta potenza
State eseguendo una validazione formale di lotti
Avete bisogno di più ripiani, accesso walk-in o attrezzature di fissaggio di grandi dimensioni
Il test comporta un'elevata dissipazione di calore, integrazione di vibrazioni o protezioni di sicurezza speciali

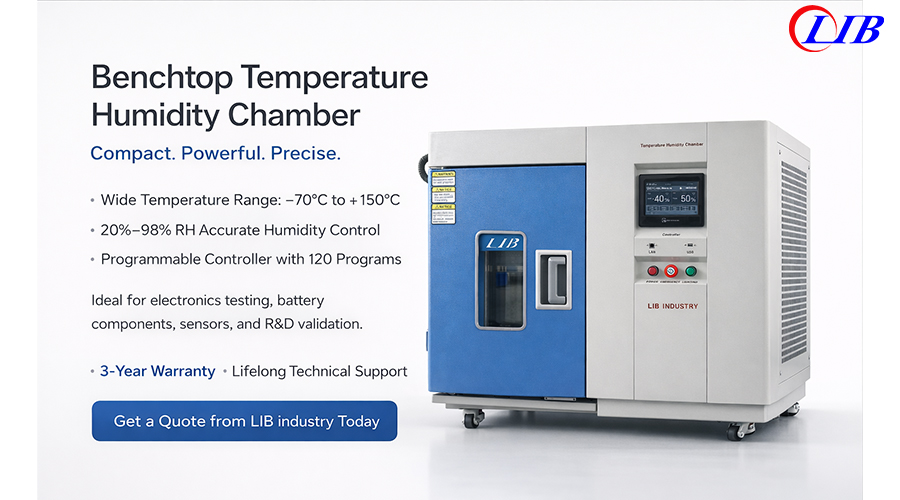

La camera termica portatile di LIB è costruita per laboratori compatti che necessitano comunque di un controllo preciso. La costruzione:
Camera di lavoro:Acciaio inox SUS304
Esterno:Acciaio con rivestimento protettivo
Isolamento:Schiuma di poliuretano e cotone isolante
Raffreddamento:Sistema di refrigerazione a compressione meccanica
Protezioni di sicurezza:Sovratemperatura, sovracorrente, alta pressione del refrigerante, carenza d'acqua, dispersione a terra, bruciatura a secco dell'umidificatore
| Parametro | Specifica |
|---|---|
| Volume interno | 50 L o 80 L |
| Dimensioni interne | 320 × 350 × 450 mm o 400 × 400 × 500 mm |
| Dimensioni d'ingombro | 820 × 1160 × 950 mm o 900 × 1210 × 1000 mm |
| Campo di temperatura | -20°C / -40°C / -70°C a +150°C |
| Campo di umidità | dal 20% al 98% UR |
| Precisione di controllo | fluttuazione ±0.5°C; deviazione ±2.0°C; deviazione ±2.5% UR |
| Velocità di rampa | raffreddamento 1°C/min; riscaldamento 3°C/min |
| Carico termico | 1000 W |
| Configurazione standard | Porta cavi Φ50 mm con tappo; due ripiani |
 |
 |
Queste specifiche supportano test di affidabilità su piccoli lotti, il monitoraggio di campioni alimentati, il lavoro in laboratorio compatto e controlli ingegneristici ripetibili.
Xi'an LIB Environmental Simulation Industry produce camere di test ambientali dal2009— progettazione, produzione, messa in servizio, consegna, installazione e formazione, tutto internamente. La gamma di prodotti copre camere climatiche e a temperatura, camere di corrosione, camere per l'ingresso di polvere e acqua, camere di invecchiamento atmosferico e camere di prova speciali.
Fatti rapidi:
oltre 56 paesiserviti
Garanzia di 36 mesi, con servizio di assistenza a vita
Processo di consegna di LIB: discussione tecnica → progettazione della camera → produzione secondo i parametri concordati → ispezione delle prestazioni → tre giorni di messa in servizio continua → calibrazione → emissione del report → trasporto → guida all'installazione → formazione dell'operatore. L'obiettivo è semplice: ridurre il rischio che una camera tecnicamente corretta risulti difficile da installare, mantenere o utilizzare.
Una camera termica portatile è ideale per testare piccoli oggetti come schede a circuito compatte, offre agli ingegneri un controllo rapido, si adatta a un laboratorio molto piccolo e ha una capacità moderata di rimozione del calore. Una camera ambientale tradizionale è la scelta più sicura per oggetti molto grandi, test di validazione ad alto volume con attrezzature pesanti e programmi di test ambientali complessi.
La decisione migliore inizia con il profilo di test: campo di temperatura, campo di umidità, tempo di permanenza, velocità di rampa, volume del campione, potenza termica, instradamento dei cavi e parametri standard.
Non siete sicuri di quale camera si adatti al vostro piano di test? Parlate con il team di ingegneri di LIB per una raccomandazione delle specifiche, oppurerichiedete un preventivoper una camera termica portatile da 50L o 80L.
A cosa serve una camera termica portatile?
Una camera termica portatile testa piccoli oggetti in condizioni calde, fredde e umide. Gli usi tipici includono test PCB, test di sensori, invecchiamento di connettori, test sui materiali e riproduzione di guasti sul campo su parti restituite.
In che modo una camera termica portatile differisce da una camera ambientale tradizionale?
Una camera termica portatile è più piccola, più facile da posizionare in un laboratorio compatto e adatta a campioni piccoli. Una camera ambientale tradizionale offre una capacità maggiore per prodotti ingombranti.
Una camera ambientale da banco è adatta per test a lungo termine?
Sì — purché le dimensioni del campione, il carico termico, il campo di umidità e il tempo di permanenza corrispondano alla capacità della camera. I profili di calore umido come 40°C e 93% UR richiedono un controllo stabile dell'umidità e un flusso d'aria sufficiente intorno al campione.
Perché scegliere le camere termiche portatili LIB?
Le camere termiche portatili LIB fanno risparmiare spazio senza rinunciare alla precisione. Funzionano da -20°C / -40°C / -70°C fino a +150°C, mantengono l'umidità tra il 20% e il 98% UR, rimangono entro ±0.5°C e supportano un carico termico di 1000 W — sufficiente a proteggere anche i campioni sensibili alla temperatura durante il test.
